锁紧钳是车间装配、维修焊接、钣金加工里出镜率极高的手动夹持器具,它和普通钢丝钳、尖嘴钳的核心差异,在于钳口闭合后可以依靠内部连杆机构形成机械自锁,不需要人手持续施加握力,就能把工件牢牢压在钳口之间,长时间保持固定的夹持力,这也是现场工人常把它叫做大力钳、压力钳的原因。

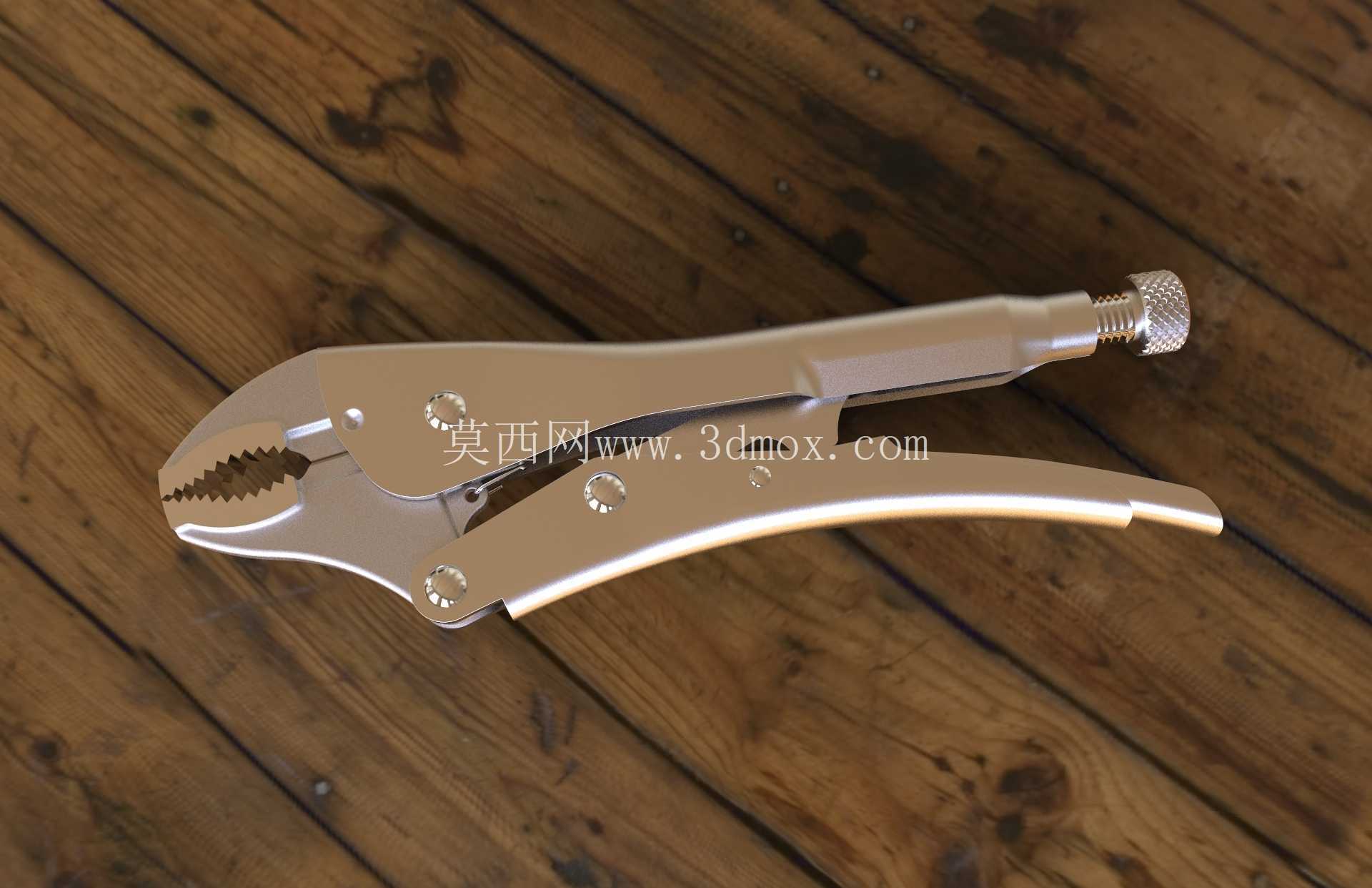

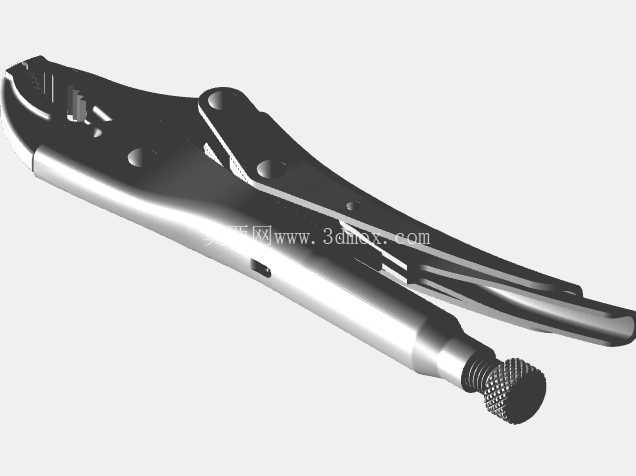

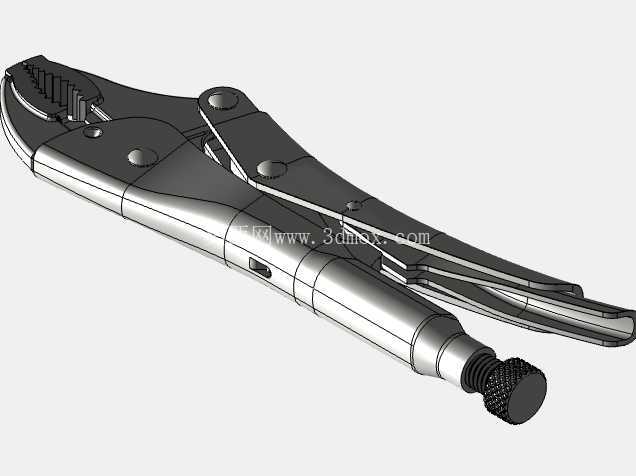

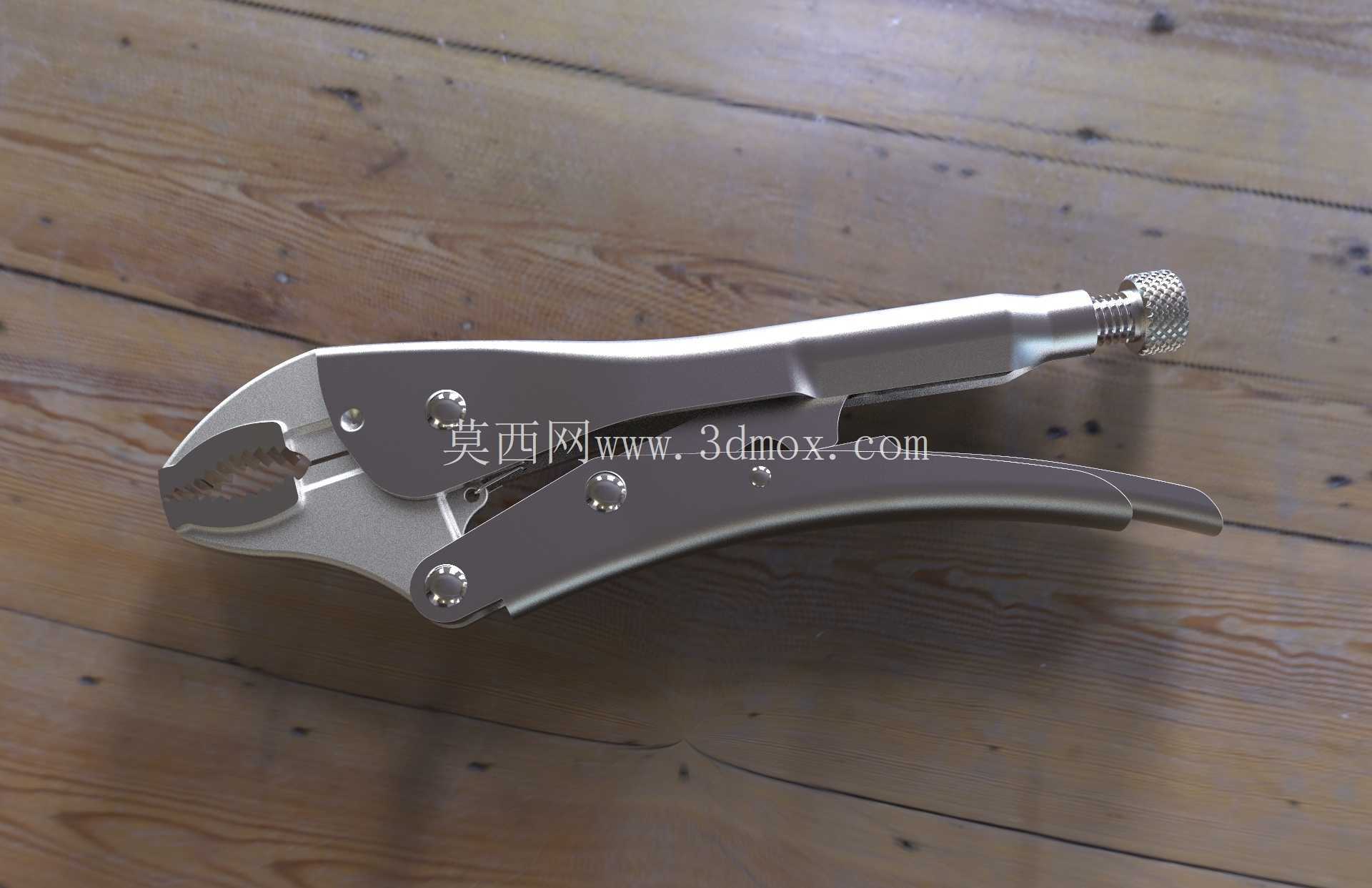

这套三维结构完整还原了圆口锁紧钳的全部运动构件:带齿纹的弧形钳口、上下两片冲压成型的钳臂、中部的偏心锁紧转轴、尾部的调节螺杆与滚花旋钮、还有钳臂内侧的复位弹簧,每一处铰接销轴的配合位置都按照实际装配关系搭建,运动副约束清晰,在装配环境里拖动活动钳臂,可以完整模拟从张开、贴合工件、扳动锁紧手柄到机构过死点锁死的全过程,转动尾部螺杆还能调整钳口最大开口量,对应夹持不同厚度工件时的预紧行程。
从实际使用场景来看,这类锁紧钳的用途非常宽泛:钣金焊接工位上,它可以把两块待焊的钢板临时拼合夹紧,替代焊工手扶,避免焊接过程中工件移位、焊后出现错边;管路维修现场,遇到锈蚀咬死的螺母、变形的管件,普通扳手咬不住打滑,用锁紧钳的齿口咬住工件外周,锁死之后就能传递很大的扭矩完成拆卸;装配流水线里,它还能充当临时固定夹具,把待粘接、待钻孔、待攻丝的工件锁在工作台边,解放双手完成其他操作;甚至在汽车维修、五金拆装、模具修配场景中,遇到需要持续施压保持位置的工序,都能看到它的身影。
它的锁紧原理依托偏心凸轮与四连杆的过死点特性:当钳口咬住工件后,用力扳动下方的活动手柄,连杆机构会越过力学死点,此时工件对钳口的反作用力会反过来让铰接结构越压越紧,除非主动扳动手柄解锁,否则钳口不会自行松脱。尾部的细牙调节螺杆用来设定钳口的初始开口:夹持厚工件时把螺杆向外旋出,增大两钳口的间距;夹持薄件、小直径管件时把螺杆向内旋入,让钳口在接触工件后手柄只需要扳动很小的角度就能进入锁死区间,既保证夹持力足够,又避免手柄行程过大操作费力。钳口内侧加工出交叉的硬质齿纹,咬合金属工件时可以嵌入表面微量,防止夹持过程中打滑转动,圆弧形的钳口轮廓同时适配扁平板材和圆形管件,不用更换钳头就能兼顾两类常见工件外形。
从结构尺寸与安装边界角度梳理,这类常规10英寸规格锁紧钳整体长度大概在250毫米左右,钳头最大开口通常可以覆盖0到50毫米的夹持范围,尾部调节螺杆的行程预留了足够的调节余量,钳臂采用弯折的流线型冲压钢板构型,握持区域贴合手掌握持弧度,锁紧手柄末端做了圆滑收边,扳动时不会硌伤手掌。整套工具没有多余的突出棱角,在工装台、维修包内收纳时不会剐蹭其他零件,铰接销轴全部采用沉头铆接结构,外表面和钳臂侧面基本齐平,运动过程中销轴不会和相邻工件发生干涉。钳臂之间的复位扭簧布置在中部铰接点附近,解锁手柄松开后,弹簧会自动把钳口弹开到预设开口位置,单手就可以完成取放工件、重新夹持的循环操作,不需要双手掰开钳臂,适配高频次重复夹持的作业节奏。
建模过程中对几个容易出错的配合位置做了重点还原:一是偏心转轴的偏心距取值,这个尺寸直接决定锁紧机构的死点位置,偏心量过小会出现锁不紧、受振动自行松脱的问题,偏心量过大则会导致手柄扳动力矩陡增,工人操作费力;二是钳口齿纹的角度与深度,齿纹太浅咬不住工件,太深则会在软质工件表面留下压痕损伤加工面;三是尾部螺杆和活动钳臂的螺纹配合长度,要保证全行程调节过程中螺杆不会脱出,同时滚花旋钮的外径设计要适合手指拧转,戴劳保手套时也能顺畅转动调整开口。整套模型把钳体的金属质感、销轴的装配层级、弹簧的布设位置都表达清楚,既可以作为手动工具结构设计的参考样例,也能用于工装夹具选型时核对夹持行程、机构占位,判断在指定作业空间内是否有足够的手柄扳动空间,避免工具选好后才发现工位间隙不足、手柄无法完全压下导致锁止失效。
