履带式桩孔钻机工程机械结构设计

　　这套履带式桩孔钻机的三维结构方案，面向城市建筑桩基施工、市政管网引孔、边坡支护钻孔以及小型地基加固作业场景展开设计，整机采用履带自行走底盘作为承载基础，区别于轮式牵引钻机，履带板接地比压控制在较低区间，可在泥泞施工场地、松散回填土层、临时施工便道上稳定转场，不会出现轮式设备陷车、侧滑的问题，底盘两侧配置的液压行走马达可实现原地转向，在狭小施工围挡内也能完成工位调整，不需要额外吊装转运。

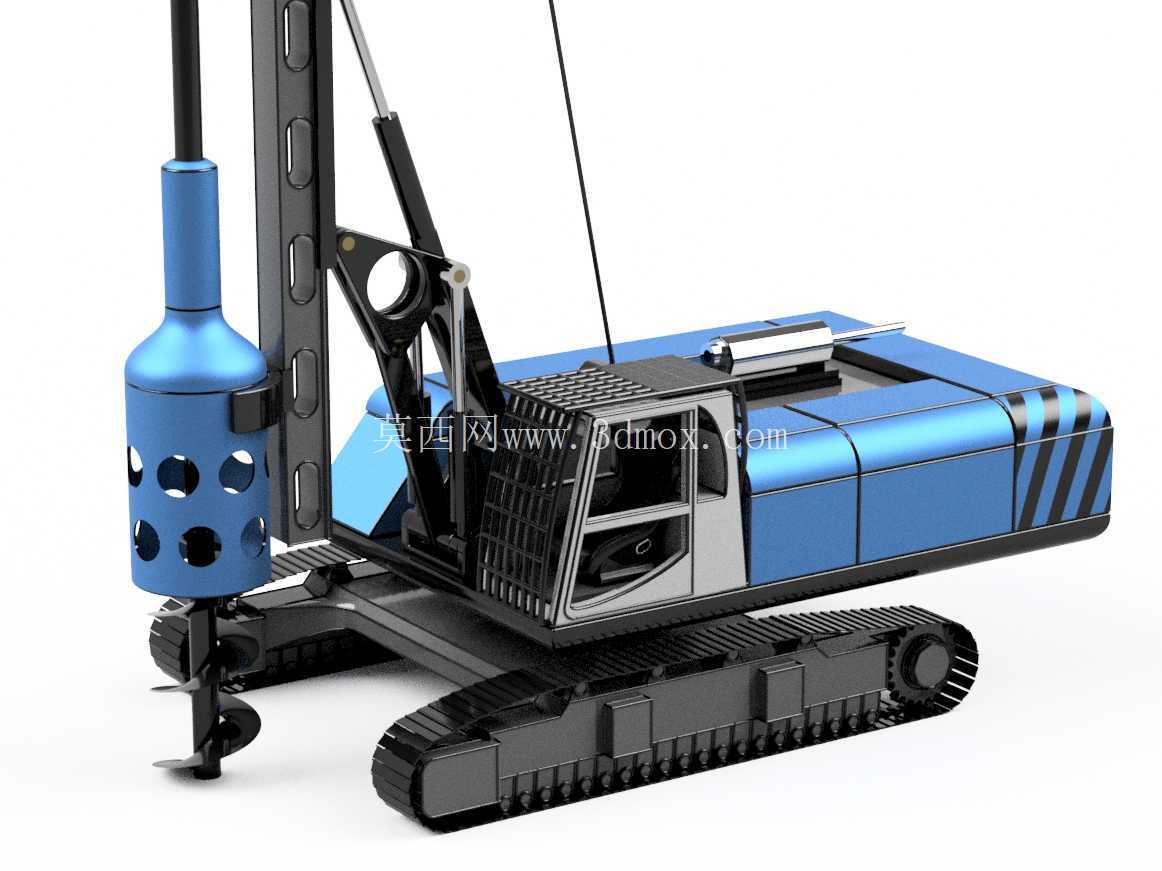

　　从实际施工用途来看，该设备前端配置的螺旋钻具搭配加长钻杆导向架，可完成垂直桩孔钻进、CFG桩引孔、路灯基础钻孔、光伏桩前置引孔等作业，钻架侧面布置的多组液压卷扬与加压油缸，可在钻进过程中为钻具提供恒定下压力，遇到硬质土层时可通过冲击加压模式破除硬夹层，钻架底部的回转支承结构可小幅度调整钻孔角度，既可以完成垂直孔作业，也能适配倾斜支护孔的施工需求，钻架顶端的滑轮组配合钢丝绳提升结构，可在钻杆接长、拆换钻头时快速完成提钻、换杆动作，不需要额外配置吊装设备辅助作业。

　　整机布局设计阶段优先考虑施工时的重心平衡，动力舱、液压油箱、燃油箱全部集中布置在履带底盘上方的后部平台，驾驶室设置在底盘前侧偏右位置，操作手视野可直接覆盖前端钻头作业区域与钻架全程动作，避免施工过程中视线盲区导致的钻杆偏斜、碰撞障碍物问题。机身侧面预留的液压管线快换接口，可根据施工需求更换螺旋钻、冲击抓斗、小型旋挖钻具，拓展设备的作业适配范围，不需要对主机结构做大幅改造。

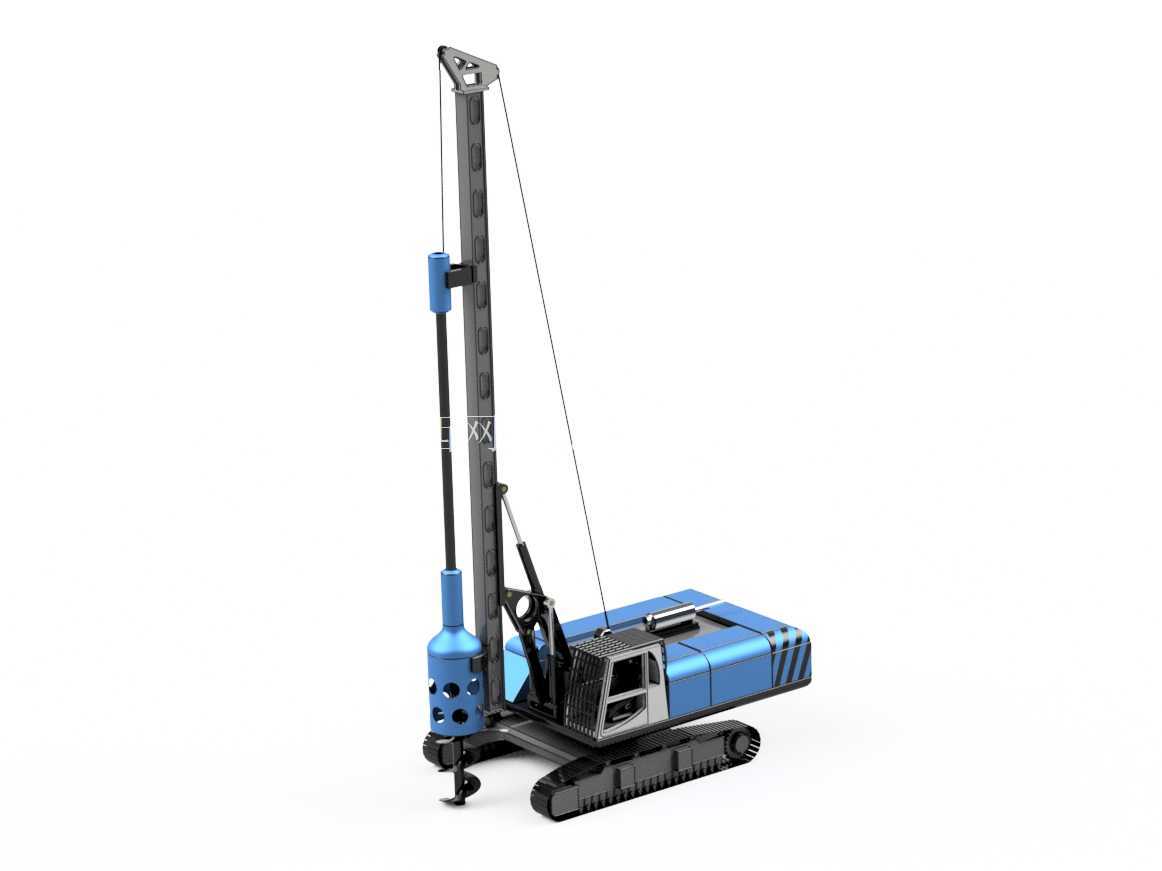

　　外形与安装边界方面，整机行走状态下钻架可向后小幅收折，整体运输宽度控制在常规平板拖车的限宽范围内，转场运输时不需要拆解钻架与底盘主体，到场后通过液压油缸即可将钻架举升至垂直工作状态，作业状态下的支腿展开后，整机横向支撑跨距可覆盖钻孔作业时的反扭矩，即使在偏载钻进、钻头遇到地下障碍物卡滞时，整机也不会出现倾翻风险。底盘的履带梁与主机架采用螺栓装配式连接，后期维护时可单独拆解单侧履带行走机构，不需要整体吊起主机。

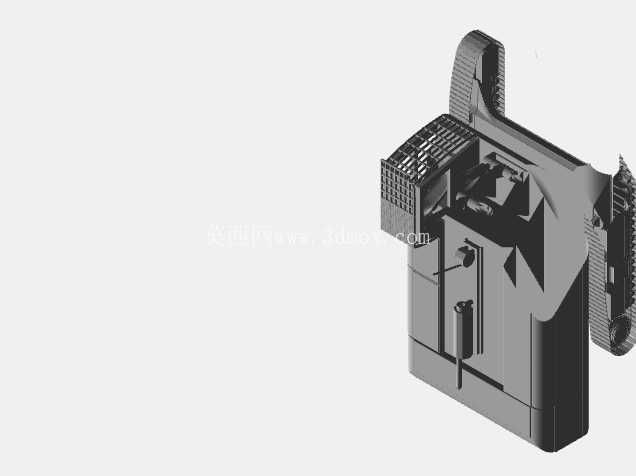

　　三维建模过程中对所有运动部件做了干涉校验：钻架举升全过程中，液压油缸的行程端点、管线弯折半径、驾驶室与钻架的安全间隙都逐一核对，钻具旋转时与底盘前端排土挡板的间距预留了足够的排土空间，钻出的渣土可沿钻头螺旋叶片直接输送到孔口两侧，不会堆积在履带行进路线上。液压管路沿钻架内侧的走线槽布置，外部加装防护挡板，避免施工过程中掉落的渣土、石块砸损油管，电气线束与液压油管分层排布，杜绝油液渗漏侵蚀线路的隐患。

　　针对长期施工的维护需求，设备的动力舱罩采用可向上翻起的结构，空滤、液压油滤芯、燃油加注口都布置在站在地面即可触及的位置，日常保养不需要攀爬机身，钻架上的钻杆导向滑块采用可更换耐磨衬板设计，磨损后仅需更换衬板即可恢复导向精度，不需要整体更换钻架导轨，大幅降低后期运维成本。整机配重块集成在机身后部，可根据选配钻具的最大重量调整配重厚度，保证不同作业配置下整机前后重心始终落在履带支撑区间内。
