拖挂式百米水井气动液压钻探机组

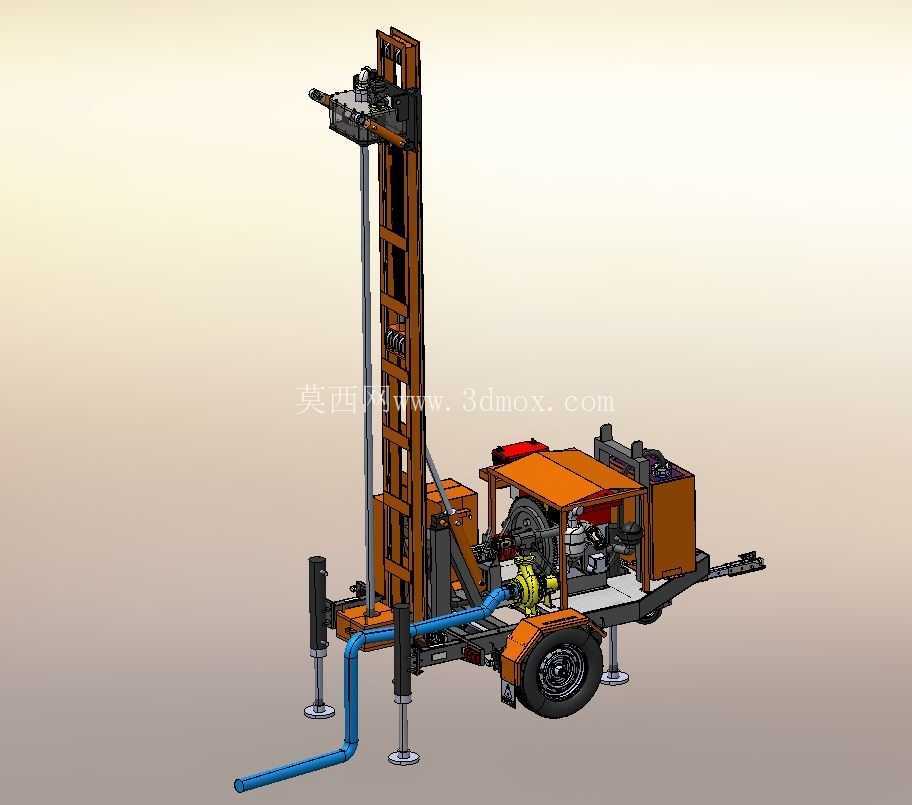

　　这套拖挂式钻探装备的三维结构，围绕民用浅井取水、农田抗旱灌溉、山区分散供水、工程地质勘察以及小型桩基引孔等野外作业场景搭建。整套机组采用单轴拖挂底盘承载，轮轴布置在机组重心偏后位置，前端设置牵引连接架，可由轻型皮卡或农用拖拉机转场；进入井位后，四个可收放液压支腿向外伸出并撑实地面，把轮胎载荷部分卸除，为钻架竖立和回转钻进提供稳定支撑边界。建模时没有把钻机做成固定式车间设备，而是按野外频繁移位、就位时间短、作业地面不平整的真实条件处理，底盘、支腿、动力舱、钻架和排浆管路之间的相对位置都保留了装配和运动校核空间。

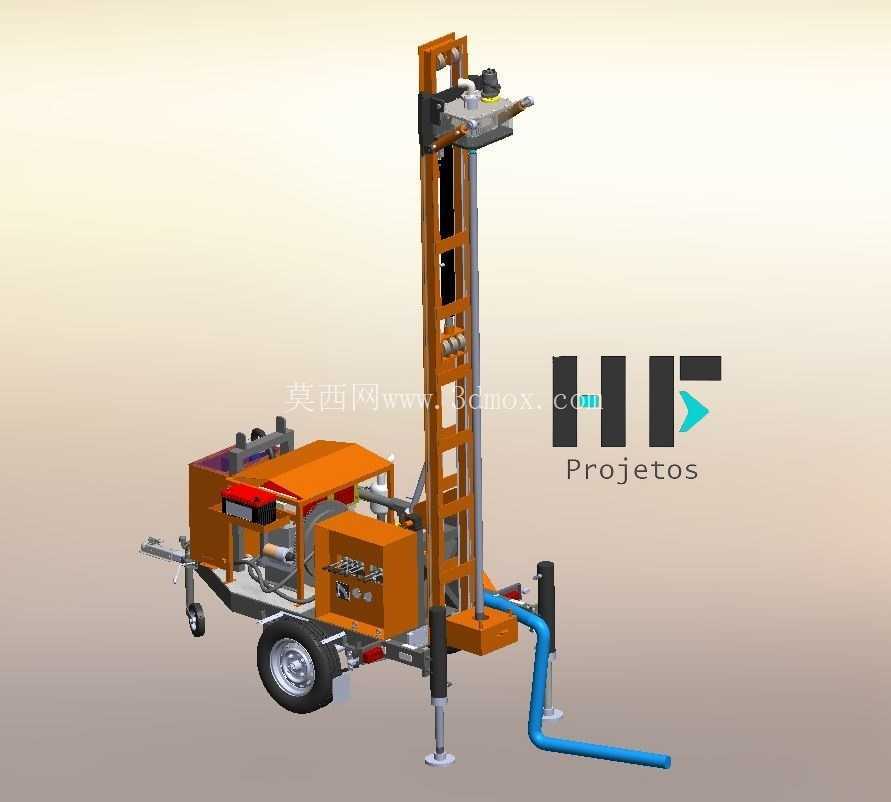

　　钻进执行部分以立式龙门钻架为核心，钻架沿底盘纵向布置，进给链条或导轨沿塔架贯通，动力头可沿塔身上下移动，完成钻杆接卸、加压进给和提升回转。气动液压系统在机组中承担两类任务：液压回路负责支腿伸缩、钻架起落、动力头进给与制动，气动回路则配合潜孔冲击作业，在岩层中形成冲击破碎，再由回转机构带动钻杆持续切削。与单纯液压回转钻机相比，这种气动冲击与液压进给结合的方式，在风化岩、卵石层和浅部基岩中更易保持进尺效率；在土层钻进时，又可通过低压回转和泥浆排渣维持孔壁稳定。

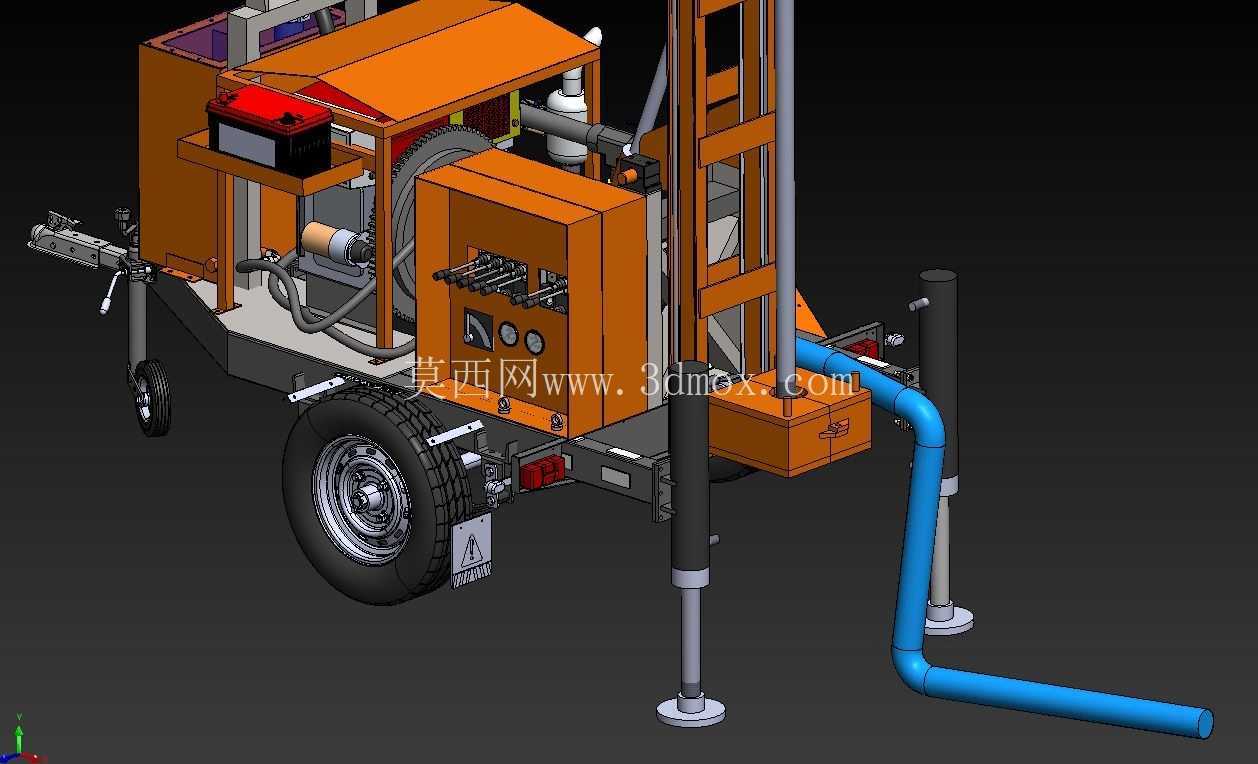

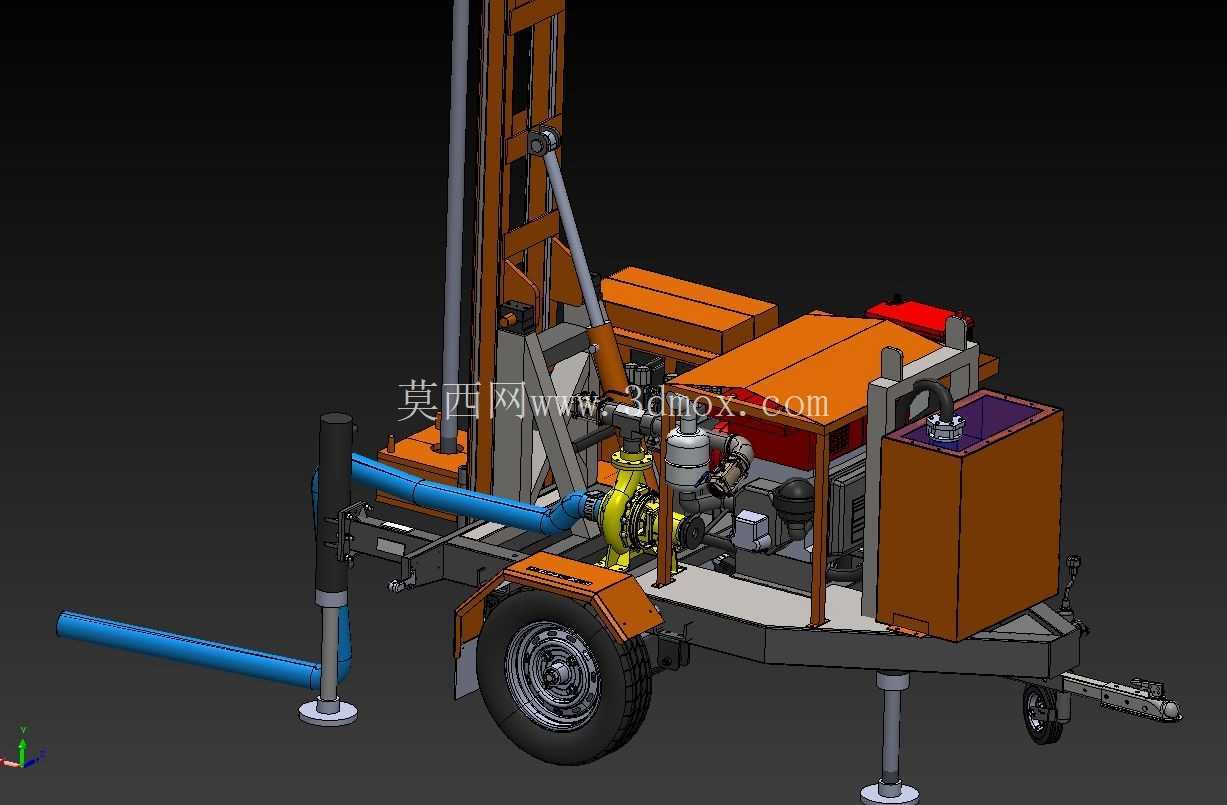

　　动力舱集中布置在内燃机、液压泵组、控制阀块、油箱、气路控制元件和散热部件，舱体外侧保留检修门板和散热开口。三维布局上，重型泵组和油箱靠近底盘低位，以降低拖挂行驶时的重心；控制阀块设置在便于操作的一侧，管路尽量沿机架边线固定，避免与钻杆摆动、支腿收放和人员通道干涉。蓝色排浆或供水管路从底盘侧部连接至孔口，弯折半径按软管装配关系处理，既表达现场接管方向，也为后期更换快换接头、增加泥浆泵或空气管路预留接口。

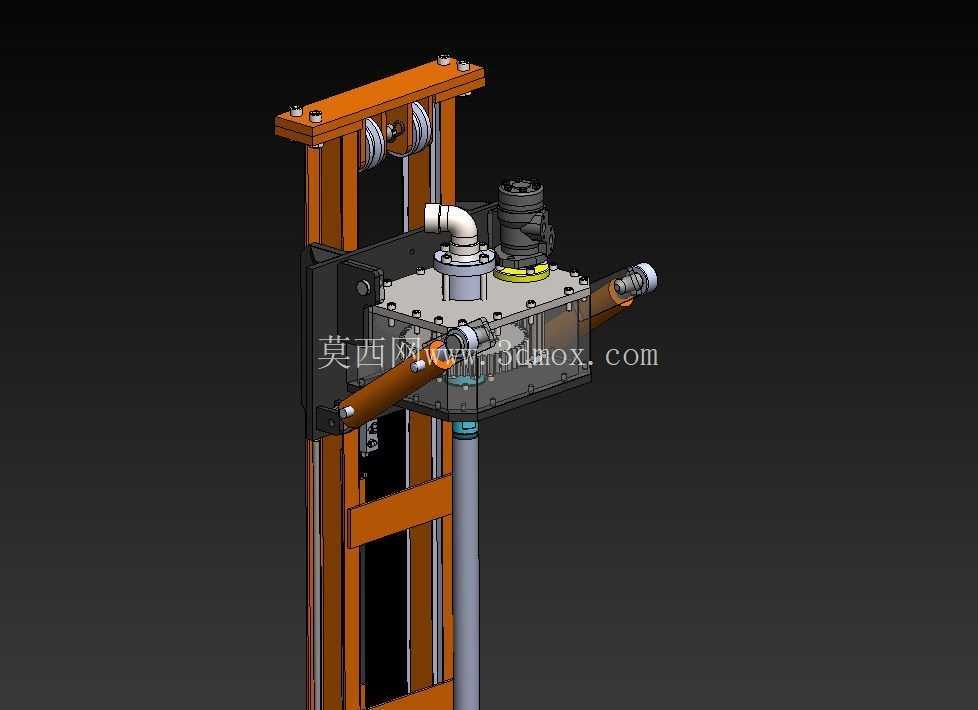

　　钻架顶部设置滑轮与提升导向结构，中部动力头通过滑板与导轨配合，滑板间隙、压条位置和进给驱动连接点在模型中均有明确表达。钻架底部与底盘之间采用铰接和支撑油缸组合，运输状态下塔架可近似平卧或小角度收拢，作业时再竖立锁定；这一结构决定了整机长度、高度和通过性之间的平衡。若在选型阶段套用过大的塔架，虽然钻孔深度冗余增加，但拖挂长度、重心高度和支腿跨距都会同步增大；若塔架过短，则接卸钻杆频率升高，辅助时间增加。该结构按百米级浅孔作业配置，在钻杆单根长度、塔架有效行程和底盘尺寸之间取折中。

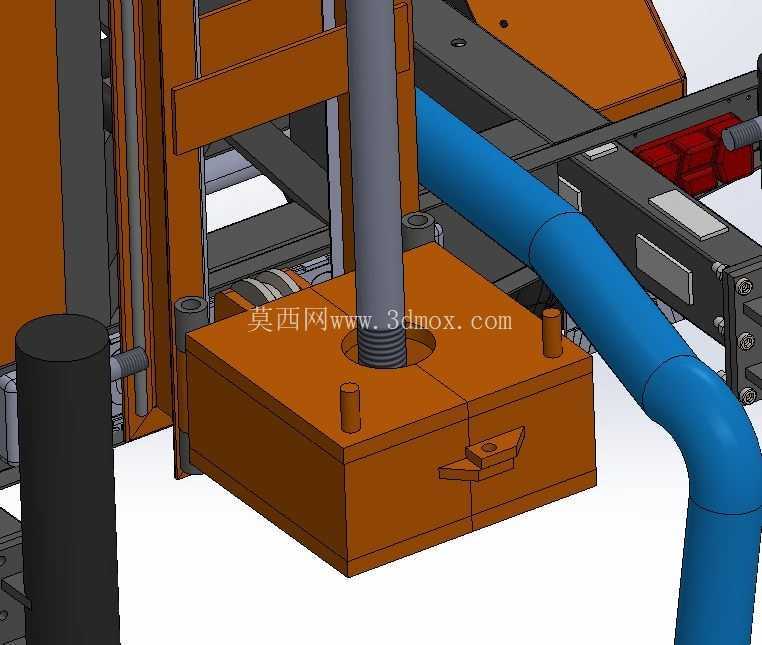

　　外形边界方面，模型需重点核对运输宽度、轮胎外缘、牵引架伸出长度、支腿展开范围和钻架竖立后的顶部高度。拖挂状态下，最宽处通常由轮胎、挡泥板和动力舱侧板决定；作业状态下，支腿盘着地位置超出底盘轮廓，现场布置时不能只按车体宽度预留场地。孔口位置位于钻架正下方，排浆软管、井口工具和钻杆堆放区应布置在操作者侧后方，避免高压胶管跨越人员站位。动力头后退极限、钻架起落弧线、机舱门开启角度和维护件抽出距离，也都属于建模阶段需要检查的安装边界，不能只看静态装配是否干涉。

　　从结构设计角度看，这类设备的难点不在单一零件造型，而在于多系统协同：底盘要承受行驶冲击和钻进反力，钻架要承受进给加压与冲击振动，液压管路要兼顾耐压和维修，气动控制要保证冲击作业时的响应，罩壳则要在防护、散热和减重之间取舍。模型中将焊接机架、轮轴、支腿、动力头、卷扬导向、管缆和罩壳作为一个整体呈现，能够直接用于干涉检查、作业姿态演示、运输状态校核以及零部件深化设计，也便于在方案阶段评估增加履带底盘、车载底盘或固定撬装底座时的改造路径。
