乐高瓦力拼装机器人结构造型

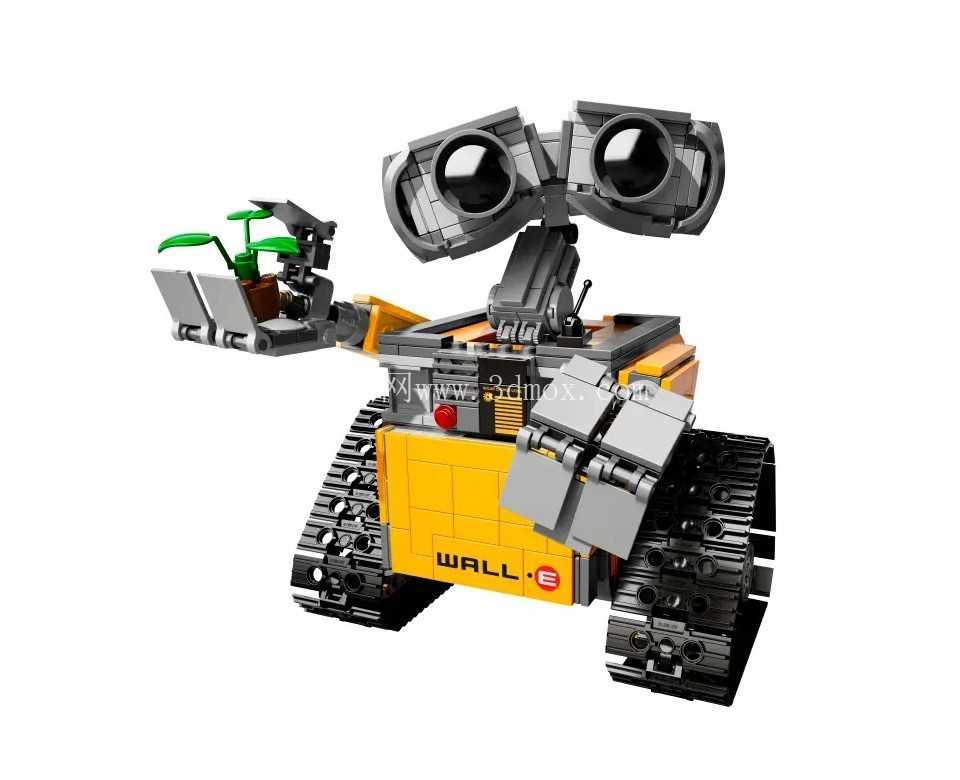

　　该作品还原的是履带式小型机器人瓦力的拼装结构，整体由模块化积木单元组合而成，适合作为玩具结构拆解、仿生机器人外观设计、科教演示装置以及影视道具数字化建模的参考对象。模型没有采用一体化外壳思路，而是把头部观察组件、颈部支撑、躯干箱体、履带行走机构、夹持手臂和装饰植物分别拆成可独立表达的装配区域，便于在三维环境中检查层级关系、转动空间和外观比例。

　　行走部分采用左右对称履带布局，履带环绕在带轮和支撑轮外侧，履带板以重复积木颗粒串联，形成连续闭合环。实际小型机器人采用履带结构，主要是为了在松散地面、小坡度障碍和不平整桌面环境中获得更大的接触面积，降低单位面积压强，同时避免轮式底盘在越障时容易打滑的问题。建模时需要重点关注履带节距、驱动轮齿形、从动轮张紧位置以及侧板与履带之间的侧向间隙；若后续用于运动仿真，履带环不能与机架发生干涉，转弯时左右履带的差速空间也要保留。

　　躯干是整机的承载核心，外观上以黄色箱体块面为主，内部可理解为电池、控制板、驱动电机和传动件的容纳区域。箱体前侧的标识、黑色边框和顶部灰色模块共同构成识别特征。工程化设计时，躯干不能只看作装饰外壳，它还承担连接颈部、手臂和底盘支架的作用。顶部平台需要给颈部俯仰机构留出安装面，侧面要布置手臂铰接座，底部则与履带机架形成固定连接。各连接点的位置决定了整机重心，若重心过高，履带制动或爬坡时会产生明显前倾趋势，因此头部和手臂的重量应尽量向躯干中心靠拢。

　　头部为双筒观察舱造型，两个大尺寸圆形镜头左右并列，外部由灰色弧形块和黑色内凹面组成。头部通过颈部多段支撑与躯干相连，能够表现抬头、低头和左右转向的姿态。对于展示模型，这种结构强调角色表情和视觉辨识度；若转化为真实小型机器人，双筒区域可布置摄像头、测距传感器或状态指示灯，颈部则需要舵机、连杆或转轴来实现视角调整。设计时要注意线束走向，头部转动范围内线缆不能被铰接件夹压，镜头前方也不应被颈部支架遮挡。

　　手臂部分位于躯干两侧，末端为夹爪结构。图中一侧手臂托举带绿植的小箱体，另一侧夹爪向前伸出，体现了抓取和持物功能。夹爪由多个块状指节、销轴和连接板组成，开合动作依赖指节绕铰接点旋转。真实用途上，这类轻型机械臂适合完成低负载拾取、桌面物品搬运和科普演示，不适合承受大扭矩或重载冲击。建模时应检查肩关节抬起、肘关节弯曲和腕部翻转之间的空间关系，夹爪闭合后手指不能互相碰撞，托举物体时物体底面与掌部支撑面需要保持足够接触面积。

　　绿植与小箱体作为末端承载物，虽然不是机器人本体的运动部件，却能直观体现夹爪的任务场景。小箱体被设计成开口容器形态，植物叶片向外伸展，用于表现机器人在叙事场景中携带生命体的动作。对结构设计而言，末端负载的外形会影响夹爪开度和重心位置，物体越远离手臂回转中心，肩关节所需保持力矩越大，因此在类似轻型机械手设计中，被夹持物应尽量靠近腕部，避免长臂状态下产生过大的倾覆力矩。

　　外形比例方面，整机呈现下宽上窄的稳定姿态，履带底盘宽度大于躯干，头部虽然宽大但位置靠后，与底盘形成较为平衡的视觉关系。安装边界上，履带外缘构成左右最大轮廓，手臂完全展开时构成侧向或前向运动包络，头部向上抬起时构成高度边界。进行展台布置、包装盒设计或动画路径规划时，不能只测量静止状态的长宽高，还要把手臂伸展、夹爪开合、头部转动和履带转向所需的额外空间计入。

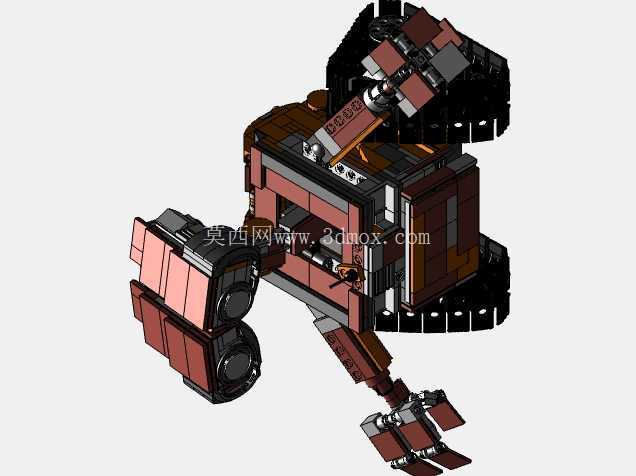

　　从建模方法看，这类拼装机器人适合采用分组件建模：先建立履带环和底盘框架，再搭建躯干箱体，随后装配颈部、头部和手臂，最后处理小道具与表面标识。重复履带板、颗粒凸点和对称镜头可以通过阵列、镜像和子装配复用提高一致性。外观块面虽然带有玩具属性，但各铰接处的轴线、孔位和支撑关系仍需按机械装配逻辑处理，这样模型不仅能用于静态渲染，也能进一步服务于运动分析、3D打印拼装、科教机器人方案展示和角色道具结构复刻。
