传送门惠特利球形智能机器人结构

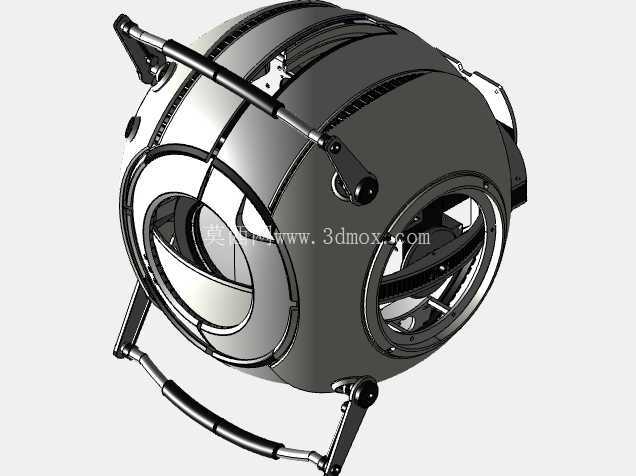

　　该结构以球形中央机体为核心，采用左右贯通的环形观察窗口与外部双自由度支撑环组合，整体呈现出紧凑、封闭且具备多向转动能力的机械形态。球形壳体承担主要防护与内部安装空间功能，外表面由多块弧面壳体拼接而成，壳体之间预留分模与装配接缝，既有利于后期拆件加工，也能在内部容纳驱动板、传感元件、线束、配重和小型执行机构。前后环形窗口并非单纯造型开口，其内侧设置多层圆环、限位边和局部齿状结构，可作为镜头组件、照明模块或视觉传感器的安装基准；窗口边缘的台阶面能够约束镜片、遮光罩和压圈的轴向位置，减少装配时的调整工作量。

　　外部支撑系统由上下两组弧形杆件和侧向连接臂构成，杆件沿球体外周布置，形成近似万向框架的运动边界。主支撑杆采用细长圆管截面，在控制重量的同时保留较好的抗弯能力；杆端通过铰接座与球壳连接，铰接点附近设置明显的转轴、压盖和紧固端头，便于将球体俯仰、侧转或偏航运动分解到不同旋转副上。下方弧形支架承担落地支撑和姿态限位作用，支架末端与支脚相连，可在静置状态下形成稳定接触；上方斜向杆件则更像操作或维持姿态的辅助臂，能够限制球体过度翻转，并为外部吊装、演示固定或动作联动提供连接位置。

　　从实际用途看，这类结构适合用于影视道具还原、互动展示装置、科普教学平台以及球形机器人概念验证。展示场景中，球体可在支架内完成转头、俯仰和视线跟随动作，环形窗口配合内部灯光后能够突出“眼部”视觉焦点；教学场景中，双环支架、铰接轴和球壳分块关系可用于讲解多自由度机构、运动包络和装配顺序；工程验证场景中，则可借助该外形评估球形本体在受限框架内的转动干涉、线束弯折半径以及内部器件重心布置。

　　设计思路上，球体直径决定了主要安装边界，外部支架不得进入球体旋转扫掠区域。建模时应先建立球心、前后窗口轴线和两侧铰接轴线，再以这些基准驱动外壳、支架和关节零件。环形窗口与球壳之间建议保留同轴约束，支撑环的回转中心则应尽量接近球体重心，这样在姿态变化时驱动力矩更平稳。侧臂与球壳连接位置需要留出轴承或衬套空间，轴端压盖不能与弧形杆发生碰撞；下方支脚的张开角度要兼顾稳定性和外观完整性，支脚底面应落在球体最大轮廓之外，避免设备放置时产生滚动趋势。

　　结构细节方面，壳体表面的深色分块、金属色环框和黑色杆件形成明确的材料层次。环框内侧可见近似齿圈的轮廓，若用于实体制作，可将其设计为静音齿圈、摩擦滚道或装饰齿纹；若需要主动驱动，齿圈可与小齿轮组成低速回转副，使球体在固定外框中实现精确角度转动。支撑杆端部的球形旋钮和铰接垫片既可以作为手动调节结构，也可以替换为阻尼轴，使姿态在无动力条件下保持。线束从支架走向球壳时，应沿铰接轴附近布置，并在旋转角度最大处预留弯曲弧段，避免反复动作后拉扯接头。

　　安装边界上，整机占用空间由球体直径、侧向支架宽度和下方支脚高度共同决定。球体前后窗口突出量较小，适合靠近展示板面安装；左右连接臂向外延伸，维修时需预留侧盖和销轴抽出空间；底部支脚则要求支撑台面平整，若用于巡展或互动设备，可在支脚内增加配重或连接底板，以抵消球体转动带来的重心偏移。整体结构不以高速载荷为目标，而更强调姿态表达、外观还原和低速运动可靠性，因此在零件设计时应优先保证转动同轴度、装配可维护性和外壳接缝一致性。
