DN100PN20法兰式手动暗杆闸阀结构

　　在市政供水管网、工业循环水系统、建筑给排水、暖通空调管路以及中小型化工流体输送场景中，DN100口径、PN20压力等级的手动法兰闸阀是应用频次极高的管路截断类部件，这类闸阀的核心作用是在管路检修、支路切换、故障隔离时实现介质的完全截断，正常运行工况下处于全开状态，不适合作为节流调节使用——因为半开状态下闸板受介质长期冲蚀，会快速出现密封面磨损、内漏量超标的问题。

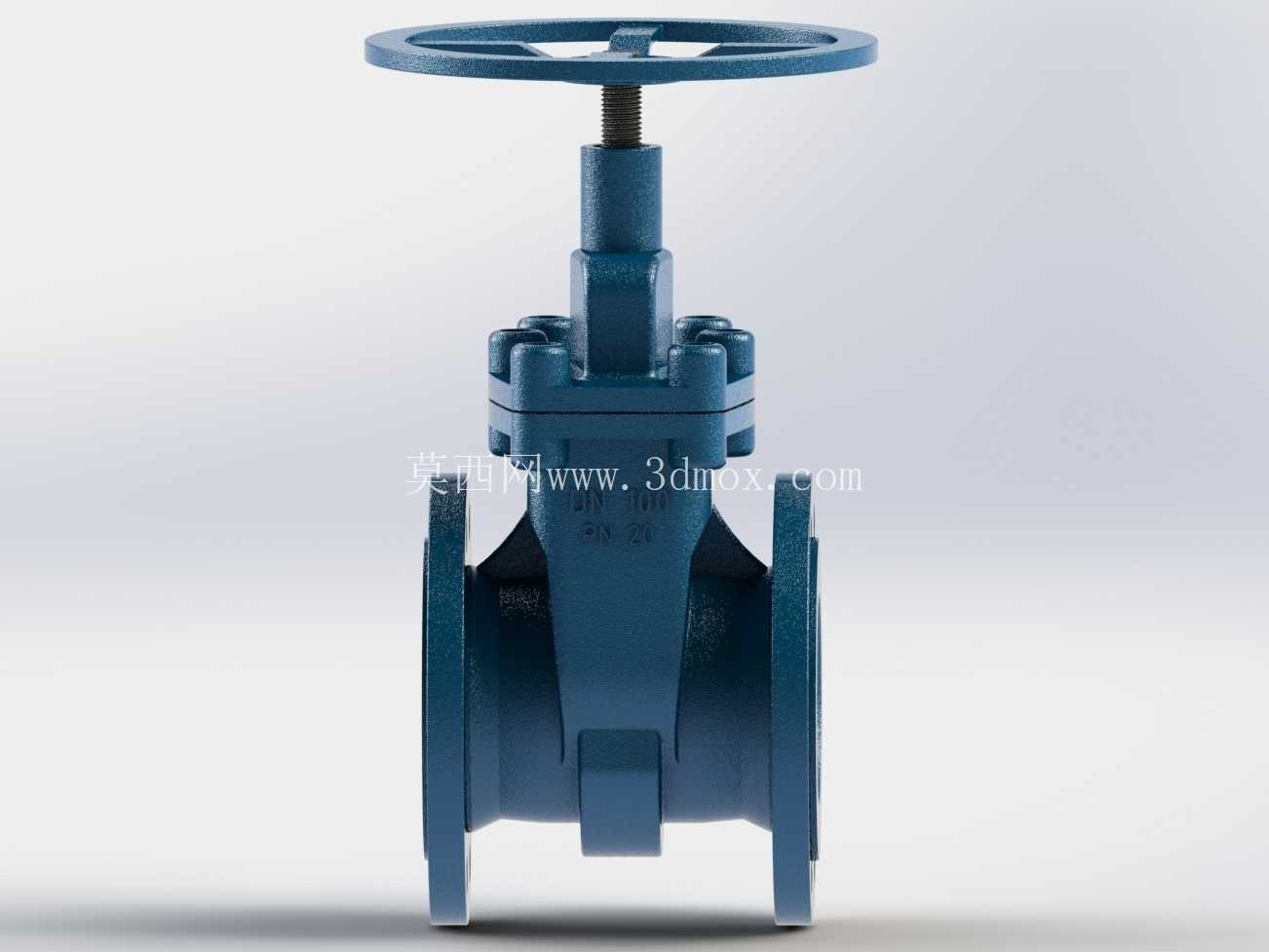

　　从结构设计逻辑来看，这款暗杆楔式单闸板闸阀的建模完全贴合实际工程应用的安装与使用需求：顶部采用轮辐式手轮，轮缘做了圆弧过渡处理，操作时握持受力均匀，不会出现硌手的问题，手轮与阀杆的连接采用方榫配合加顶部锁紧螺母的结构，既保证了扭矩传递的可靠性，也方便后期手轮损坏后的快速更换；阀杆采用暗杆设计，也就是阀杆只做旋转运动不做上下升降，这种结构的优势在于安装时不需要预留阀杆伸出的上部空间，对于管廊、地下管沟这类竖向空间受限的安装场景适配性极强，同时暗杆结构的阀杆螺纹部分完全处于阀腔内部，不直接和外部环境接触，在输送带轻微腐蚀性的水介质、或者安装在潮湿户外工况时，能大幅降低阀杆螺纹锈蚀卡涩的概率。

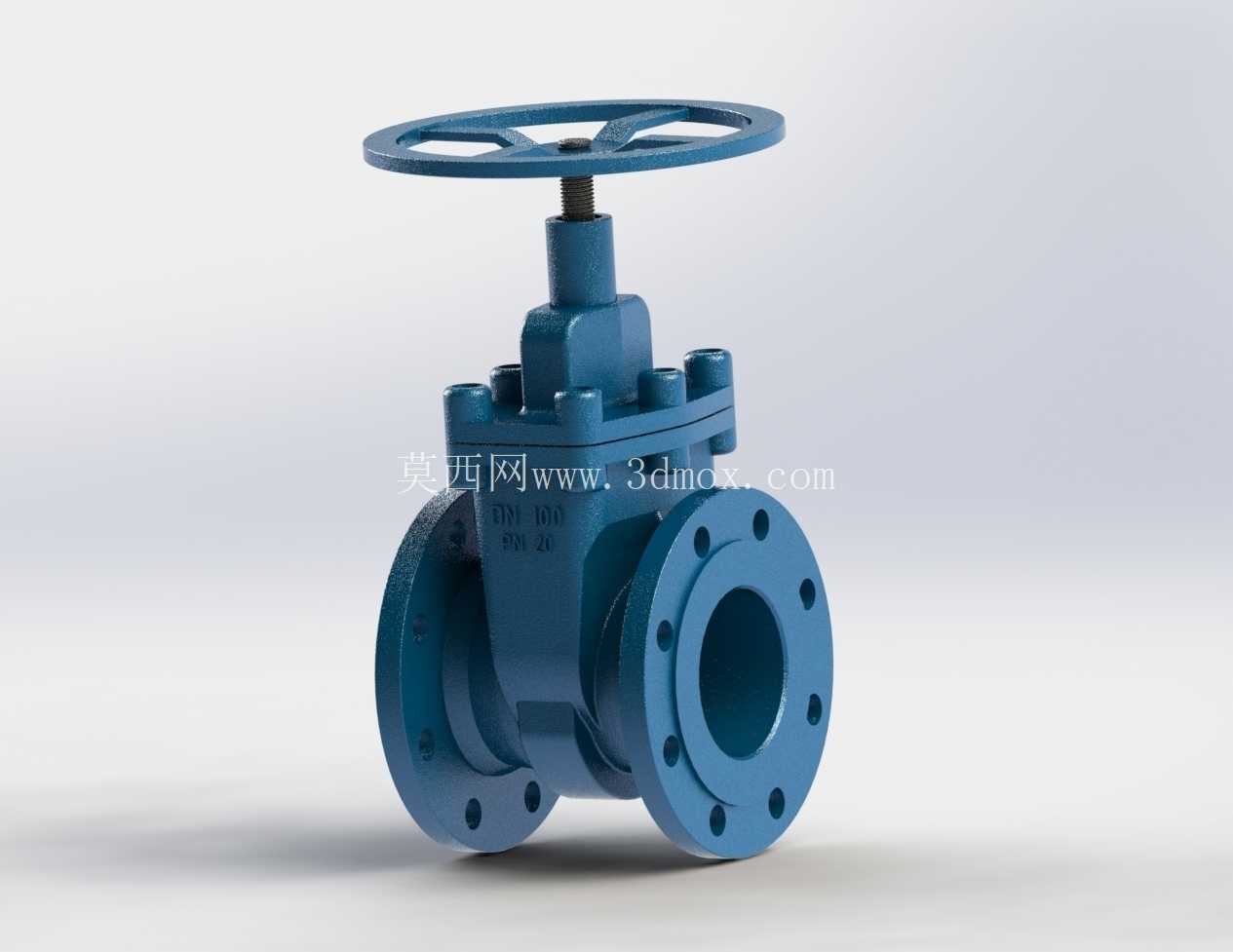

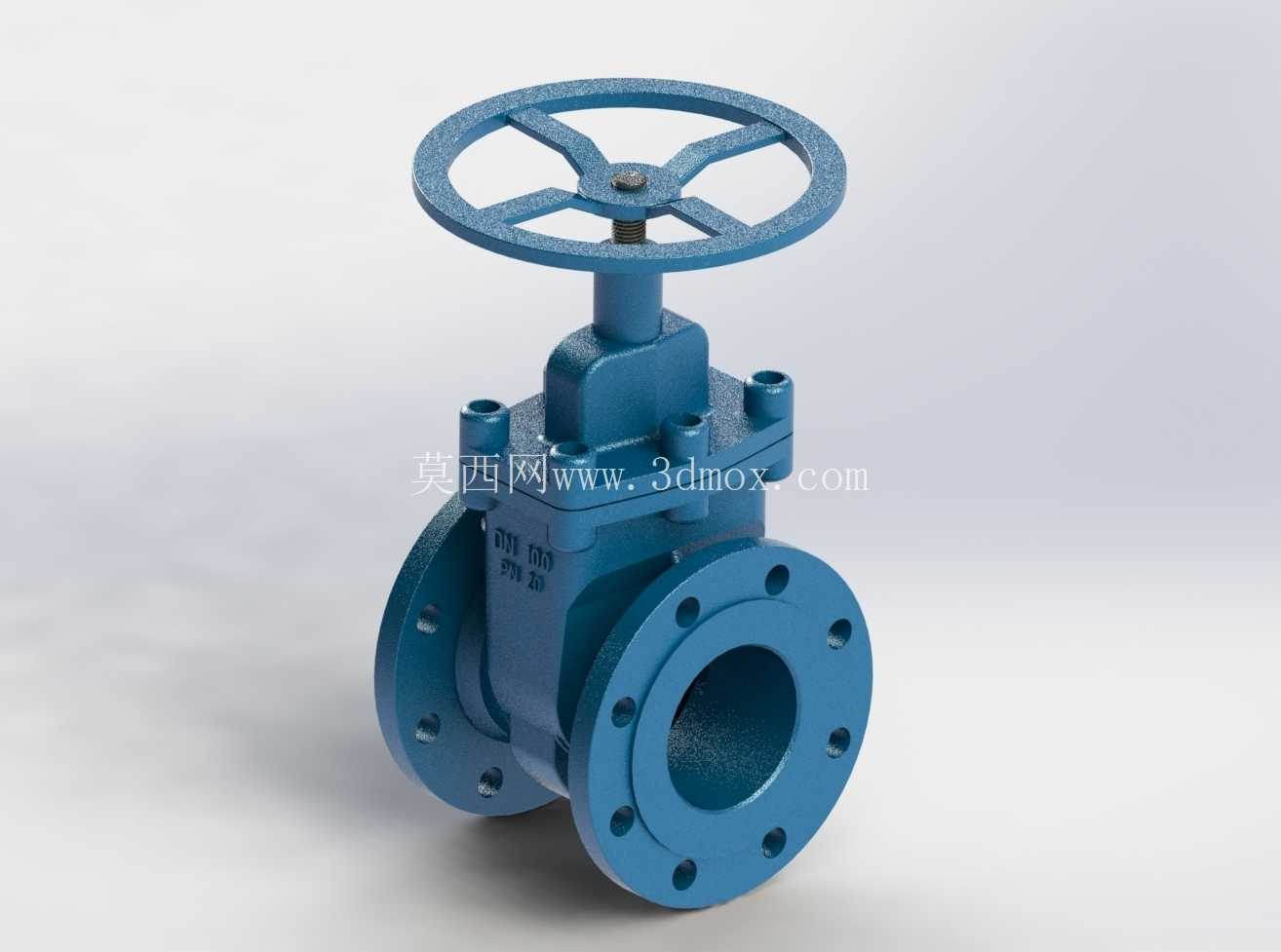

　　阀体部分采用整体铸造的流线型流道，流道内壁做了圆弧过渡处理，没有直角突变结构，介质通过时的局部阻力系数比直角截止阀低60%以上，全开状态下的压力损失极小，适合大流量长距离输送的管路场景；两侧的连接法兰采用PN20等级的凸面法兰结构，法兰密封面为突面形式，螺栓孔数量、孔径、孔中心距完全匹配对应压力等级的管道法兰标准，安装时不需要额外做配钻或者法兰改造，只要匹配对应压力等级的非金属垫片就能实现可靠密封；法兰背面和阀体连接处做了加厚的加强筋结构，避免螺栓紧固时法兰面出现变形翘曲，导致密封失效。

　　闸板部分采用楔式单闸板结构，密封面堆焊硬质合金层，关闭时依靠阀杆的下压力将闸板楔入阀体的密封座内，实现双向密封，不管是介质从阀的哪一侧流入，都能保证可靠的截断效果；阀盖和阀体的连接采用中法兰螺栓连接结构，中法兰处设置了成型的密封垫片，同时在阀杆穿出阀盖的位置设置了多层填料密封结构，填料压盖通过两侧的螺栓可以调节压紧力，当使用一段时间出现填料渗漏时，不需要停机拆解阀门，只要均匀拧紧压盖螺栓就能实现密封补偿，大幅降低运维工作量。

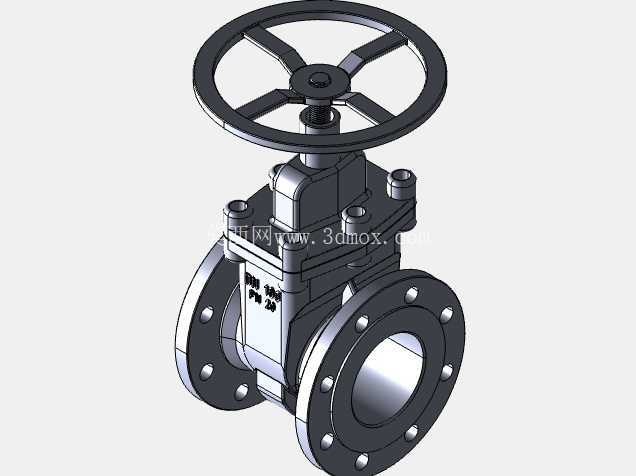

　　建模过程中对安装边界的还原度直接影响后期管路装配的干涉检查精度：这款阀门的结构长度（也就是两侧法兰端面之间的距离）严格遵循通用闸阀的安装尺寸标准，手轮的最大外径、手轮顶部到阀体通道中心线的高度、法兰螺栓孔的分布圆直径都做了1:1的还原，在做三维管路布置时，可以直接调用模型进行装配，不需要额外调整安装间距，也不会出现和周边管路支架、其他阀门部件的干涉问题；同时模型对阀体上的铸造标识、螺栓头的六角结构、填料压盖的细节都做了还原，不仅可以用于管路的布局设计，也可以用于运维培训、施工交底时的可视化展示，帮助现场安装人员快速识别阀门的安装方向、操作部件位置。

　　在实际选型应用中，PN20的压力等级可以满足20bar公称压力下的常温流体输送需求，DN100的口径对应4英寸的管路，是民用建筑供水主干管、厂区循环水支管、消防供水管路中最常用的口径之一，手动操作的结构不需要额外配置气源、电源，可靠性极高，即使在现场断电、断气的工况下也能正常操作，适合作为管路的主干截断阀使用。建模时特意还原了闸阀全开、全关状态下的手轮位置对应关系，全开时手轮的旋转圈数也和实际产品一致，在做虚拟运维仿真时，可以直接用于操作流程的模拟，验证操作空间是否足够，是否会出现手轮转动时和周边墙体、支架碰撞的问题。
