双层板柱导向式减压阀体合模工装结构

　　在流体控制类阀门的生产装配环节，减压阀的阀芯、膜片、密封组件的合装精度直接决定了后续阀件的压力调节稳定性、出口压力偏差值以及长期运行的密封可靠性，这套双层板柱导向结构正是针对中小通径直动式减压阀的组件压装工序设计的专用工装。从实际产线应用来看，这类工装主要布置在减压阀装配线的中段压装工位，替代传统手工敲击对齐或者简易压板压装的作业方式，解决手工装配时密封圈切边、膜片偏移、阀芯卡滞的常见问题，适配通径15mm到25mm范围的直动式减压阀组件压装作业，也可兼容同尺寸范围的稳压阀、溢流阀的同类合装工序。

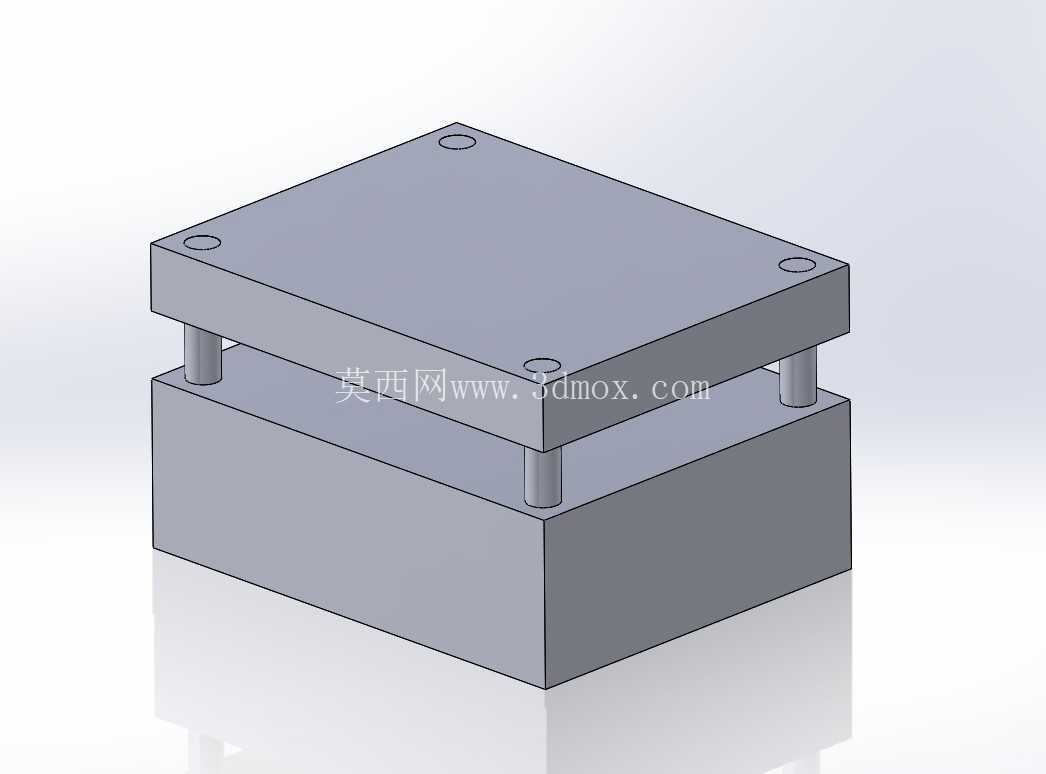

　　结构设计上采用上下两层平行板式布局，下层为固定基座板，直接通过板件四角的安装孔锁固在压装工位的工作台面或者小型压力机的工作平台上，基座板上表面加工有与减压阀下阀体轮廓匹配的定位沉槽，沉槽的尺寸公差控制在H7级别，保证阀体放置后无径向窜动，同时沉槽中心预留有避让孔，用于放置阀体底部的调节螺杆或者引出压力检测接口。上层为活动压装板，四角通过四根等直径的导向导柱与下层基座连接，导柱与上下板的导套配合间隙控制在0.02mm以内，保证压装板下行过程中全程保持水平，不会出现偏斜，避免压装过程中阀件受力不均导致的组件变形。导柱的有效行程根据减压阀合装的总压入量设计，预留10mm的安全超程距离，防止压装过位损坏阀内的弹性膜片。

　　从安装边界来看，整套工装的长宽尺寸控制在240mm×200mm范围内，总闭合高度为160mm，完全适配常规台式小型压力机的工作台安装尺寸，不需要对现有工位设备做额外改造即可直接替换原有简易工装。上层压装板的下表面同样加工有与上阀体或者压头匹配的定位槽，可根据不同型号的减压阀快速更换适配的压头嵌块，不需要更换整套工装，换型时间控制在5分钟以内，适配多品种小批量的阀门生产场景。

　　功能特性方面，这套导向式合模结构的核心作用是保证压装力始终沿阀体的轴向垂直施加，避免侧向力导致的密封件错位、阀芯导向杆变形问题。在实际使用过程中，作业人员只需将预装了密封件、弹簧、膜片的阀体组件放置在下层基座的定位槽内，将上阀体对准初步放置后，启动压力机带动上层压装板沿导柱平稳下行，将上下阀体压合到指定的装配位置，后续即可直接进行螺丝锁固工序。相比无导向的自由压装，采用该结构后减压阀装配的一次合格率从原来的82%提升到98%以上，同时压装过程中膜片被均匀挤压，不会出现局部褶皱或者破损的情况，阀件出厂后的压力调节线性度也有明显改善，出口压力的波动值可控制在设定值的5%以内。

　　设计过程中重点考虑了工装的耐用性与维护便捷性，导柱与导套采用轴承钢材质淬火处理，表面硬度达到HRC58-62，长期往复运行的磨损量极小，日常维护只需定期在导柱表面涂抹少量润滑脂即可，不需要频繁更换配件。上下板的材质采用45号钢调质处理，表面做发黑防锈处理，适应车间内的切削液、防锈油接触环境，不会轻易出现锈蚀卡滞的问题。板件上的所有安装孔、定位槽均采用一次装夹加工完成，保证位置度公差，避免装配后出现导柱卡滞、压装偏斜的问题。另外在导柱的顶端设置有限位挡圈，防止上层压装板在抬起过程中脱出导柱，消除作业过程中的安全隐患。

　　从产线适配的角度，这套结构不需要搭配复杂的传感或者控制组件，纯机械导向结构即可满足使用要求，既可以搭配手动压力机用于小批量维修或者试制场景，也可以搭配气动压力机、小型伺服压力机用于自动化装配线的压装工位，适配不同产能规模的阀门生产车间。针对部分带压力调节手轮的减压阀型号，还可以在下层基座的避让孔内加装定位支撑块，托住调节螺杆部位，防止压装过程中螺杆受力变形，进一步拓展工装的适配范围。
