钣金框架大尺寸FDM熔融沉积3D打印设备

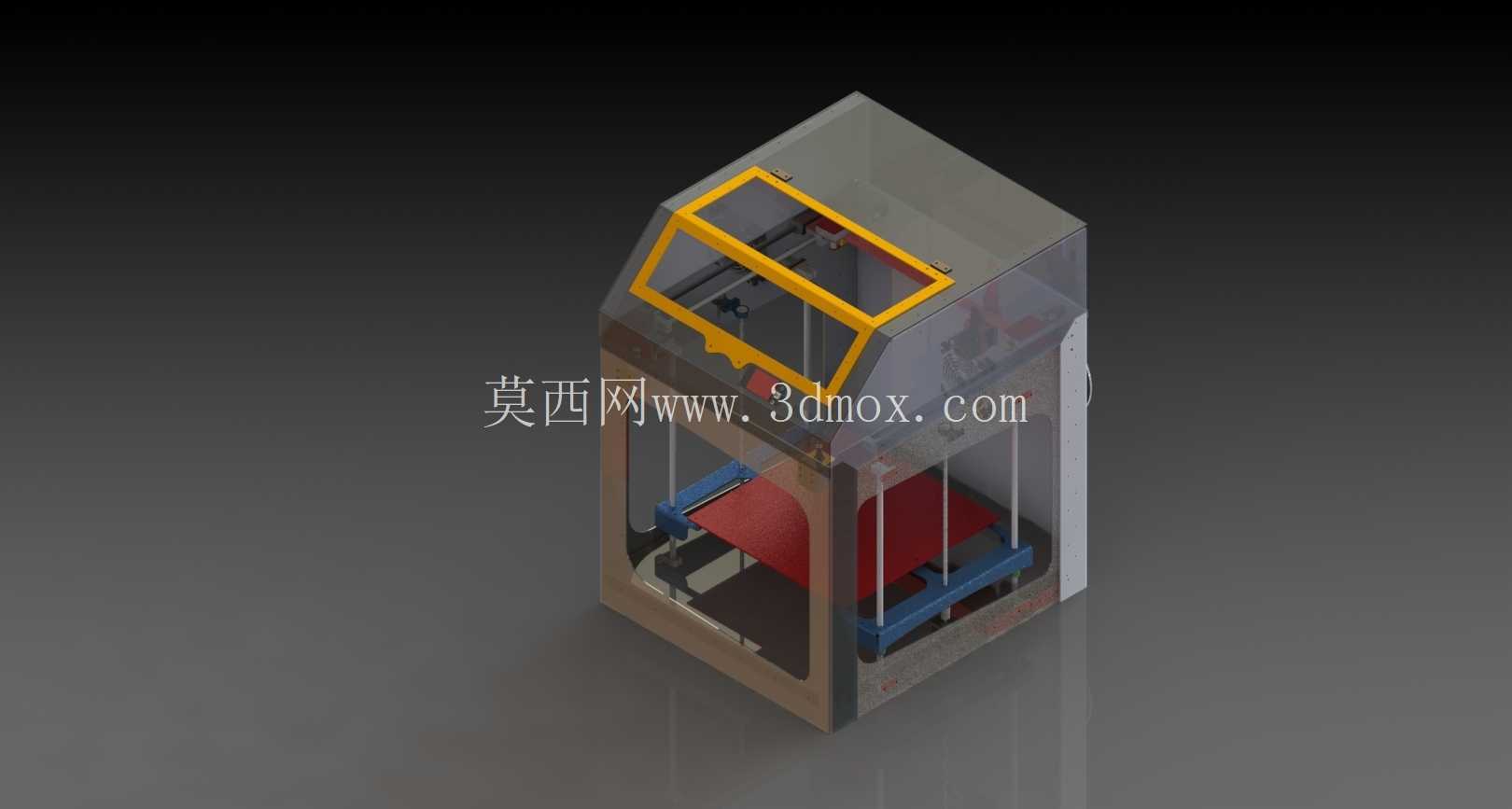

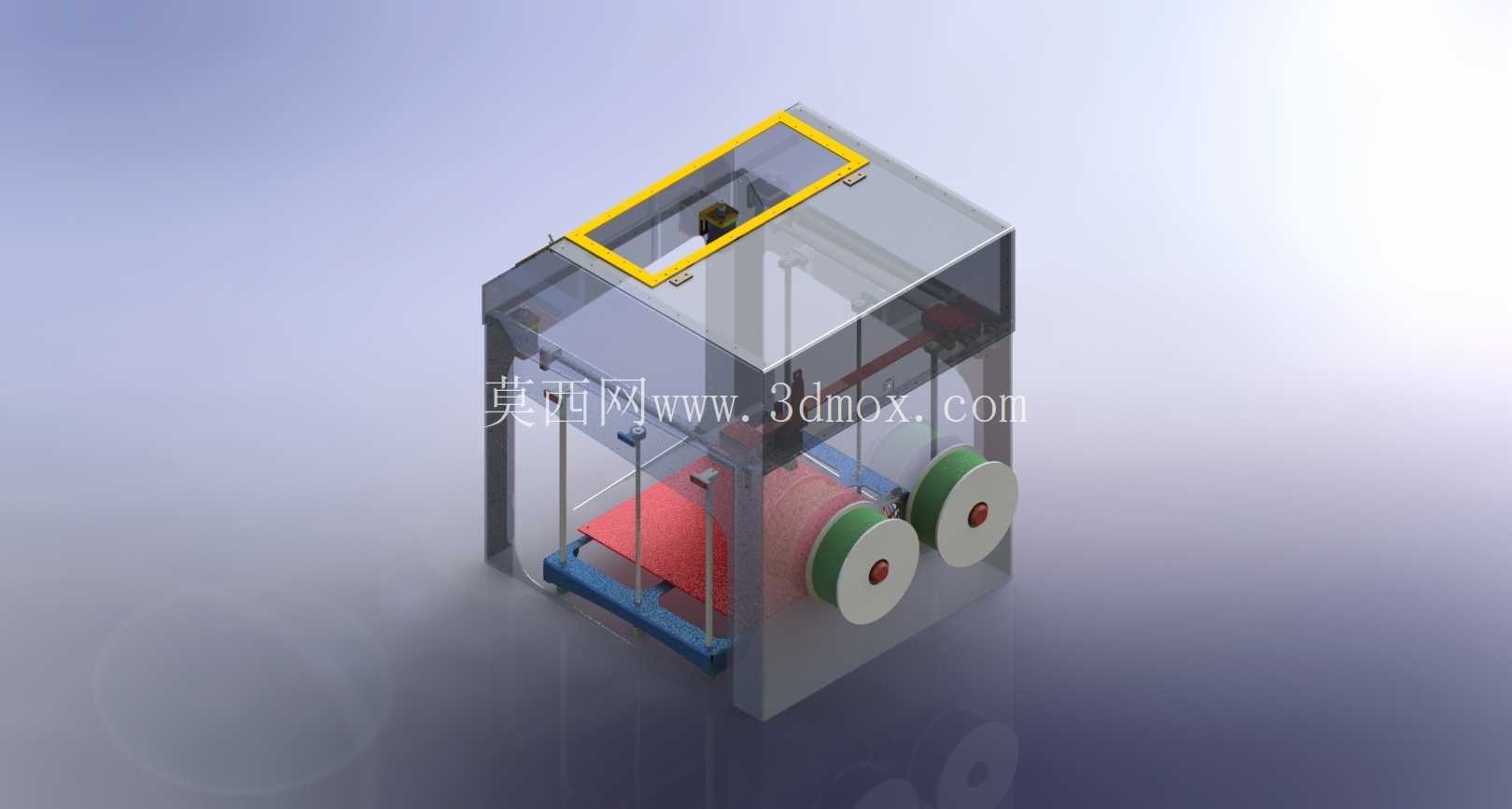

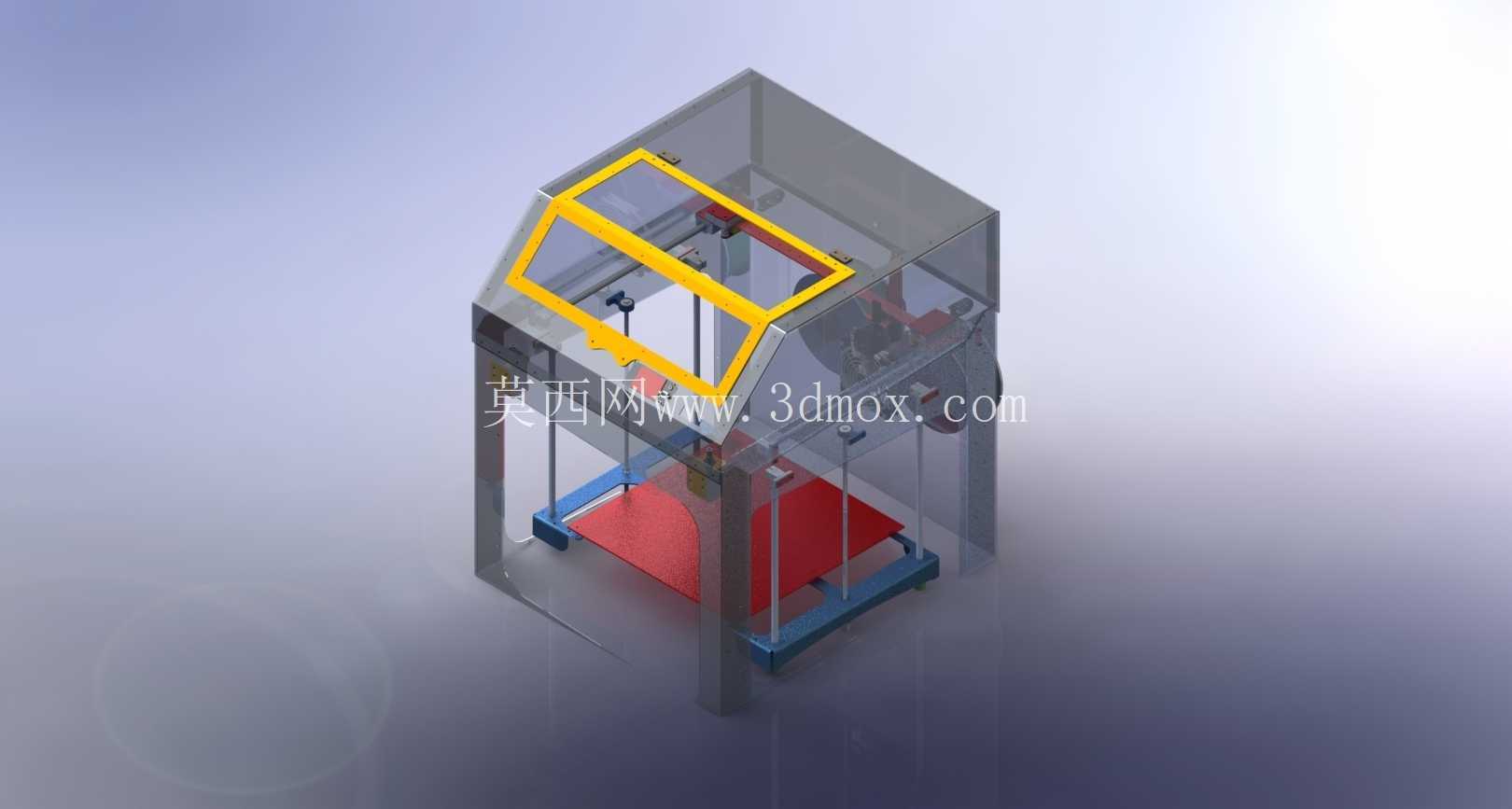

　　这款熔融沉积成型设备的成型空间设定为400mm×400mm×300mm，整体框架采用定制钣金拼接结构，区别于常见的铝型材拼装方案，钣金折弯焊接后的机架刚性更强，长期运行下的形变量更小，能有效降低高速打印时机身共振带来的层纹偏移问题，适合小批量工装夹具、功能样件的连续生产场景，可覆盖创客空间、小型加工坊、产品研发打样等多类使用需求。

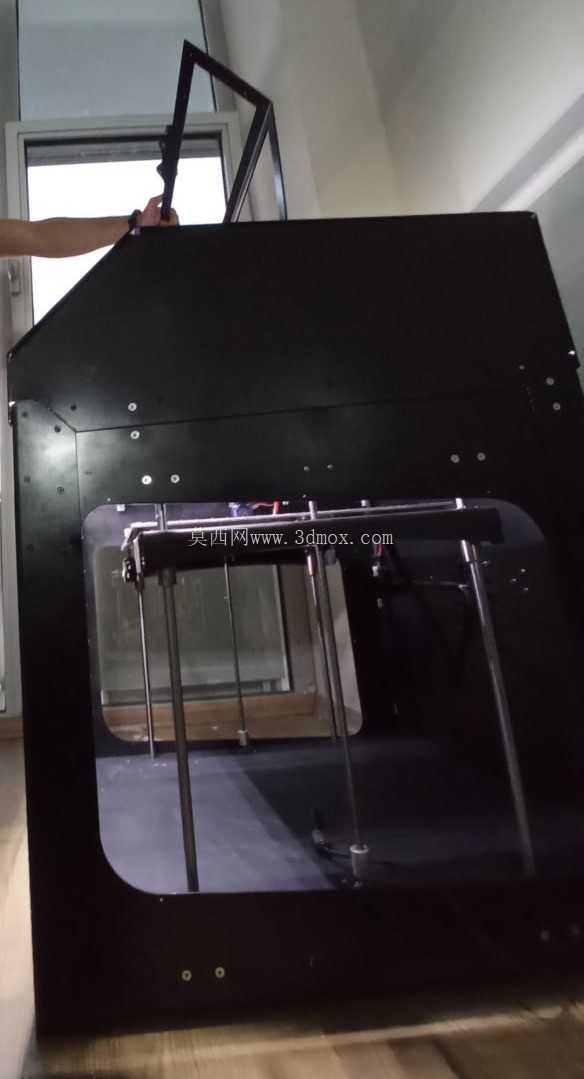

　　运动系统设计上，X轴采用直线导轨搭配10mm宽度同步带传动，相比光轴传动结构，直线导轨的负载能力更强、运行阻尼更均匀，长时间往复运动的精度保持性更好，能适配高速移动下的挤出稳定性要求；Z轴采用双丝杆传动结构，搭配热床调平组件，可在打印前自动完成多点床面高度探测，补偿热床平面度误差与安装倾斜量，无需人工反复调整调平螺母，大幅降低设备操作门槛，同时双Z轴的支撑结构能避免单丝杆传动下热床升降过程中的偏摆问题，保证大尺寸热床升降过程中的平面度一致性。

　　挤出系统采用近程挤出结构，挤出齿轮与喷嘴的距离更短，耗材输送的响应速度更快，可适配PLA、ABS、PETG等多类常用FDM耗材，回抽控制精度更高，能有效减少打印过程中的拉丝、漏料问题，打印层高最高可支持0.1mm的精细成型效果，移动速度最高可达100mm/s，兼顾打印效率与成型质量。热床采用800W 220V硅胶加热膜，加热均匀性优于传统PCB热床，高温下的热量分布更均衡，打印ABS等易翘曲耗材时，能保证床面各区域温度一致，减少工件边角翘曲脱层的概率；设备供电采用24V低压方案，相比12V供电系统，相同功率下的线路电流更小，线路发热更低，长时间连续运行的安全性更高，同时能降低供电线路的压降损耗，保证各电气元件运行稳定性。

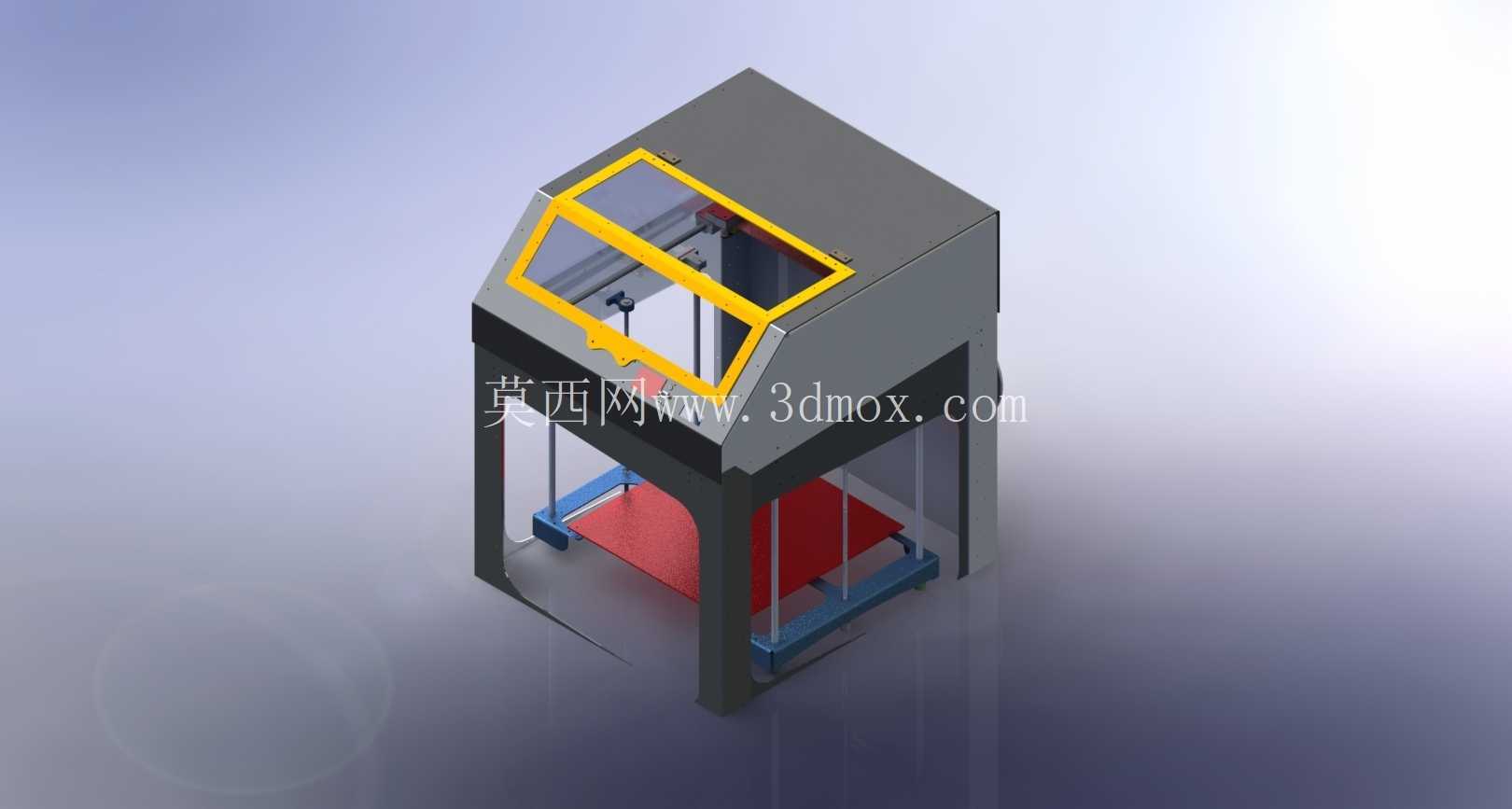

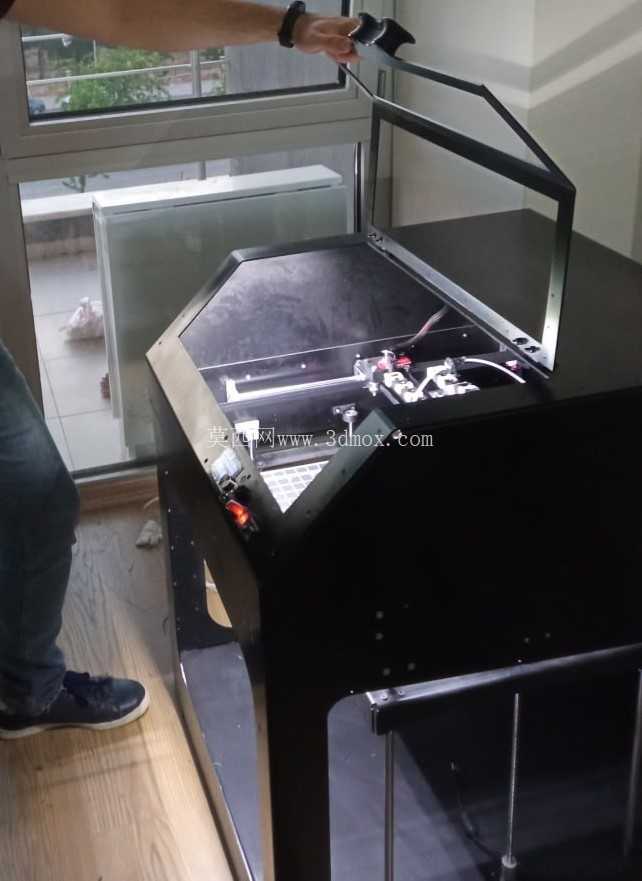

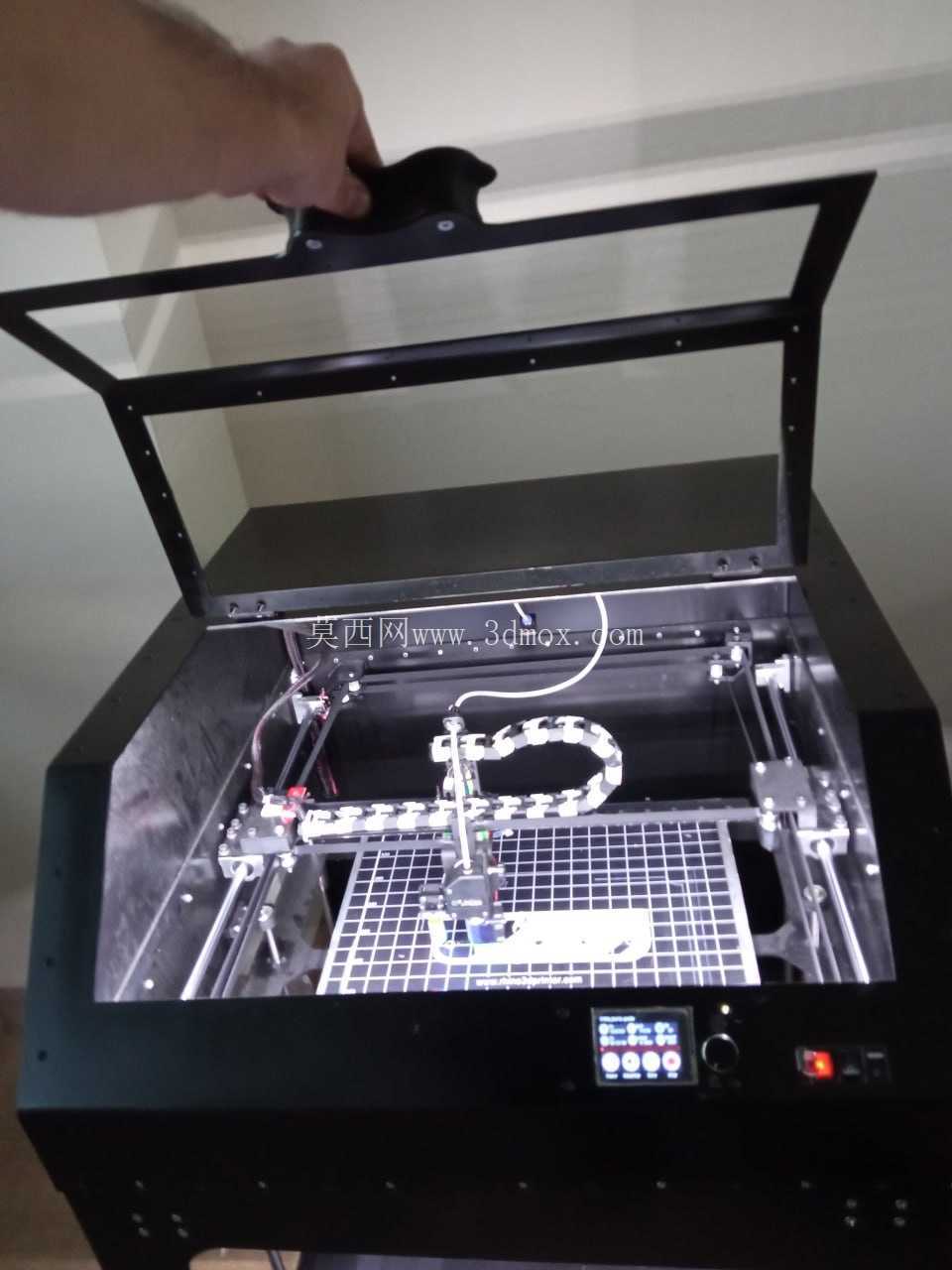

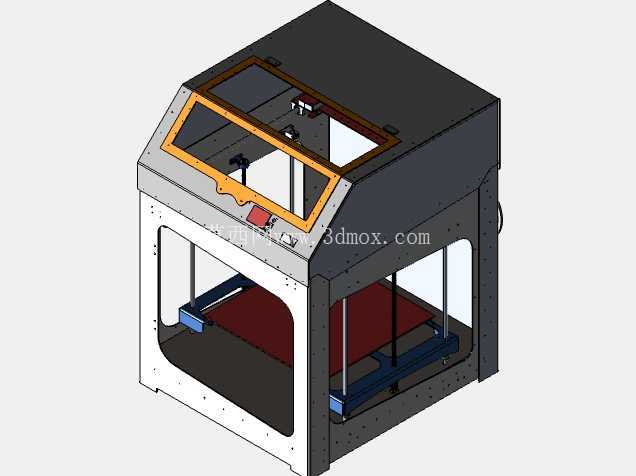

　　控制部分采用集成化主控方案，搭配专用驱动模块，可实现电机运行的静音控制，相比常规驱动方案，设备运行时的电机噪音大幅降低，适合办公区域、教学场景等对噪音有要求的使用环境；机身前部设置倾斜操作面板与透明观察窗，倾斜角度符合人体操作视角，无需弯腰即可完成参数调整、打印启停操作，透明观察窗可实时观察打印状态，同时能阻挡打印过程中可能出现的耗材飞溅，半封闭的机身结构也能减少内部空气流动，降低ABS等耗材打印时的温降收缩问题。

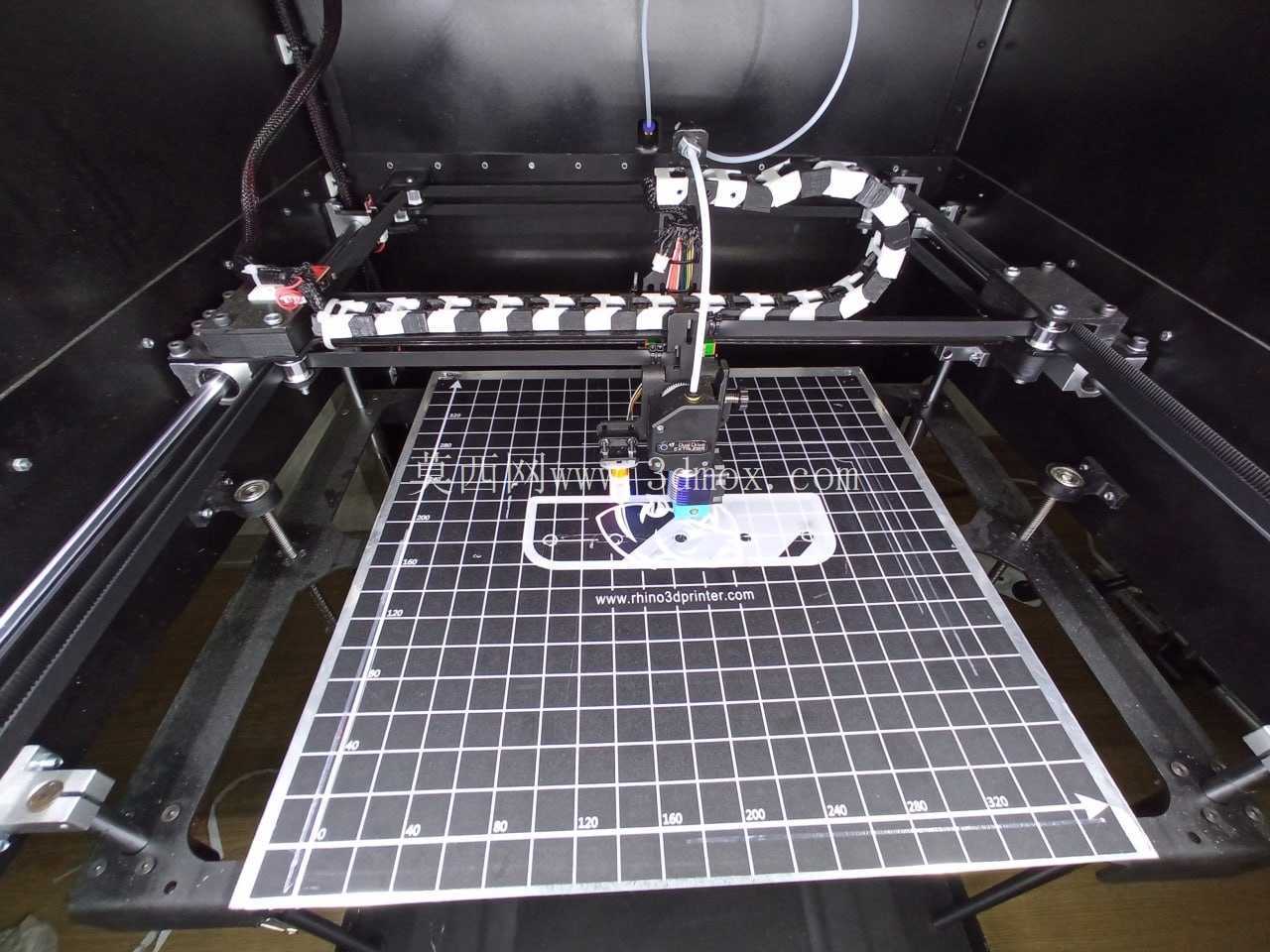

　　设备底部预留充足的电气安装空间，可将主控板、电源、接线端子等元件集中布置在机身下部，既降低整机重心提升运行稳定性，也方便后期的维护检修；X轴运动组件的走线采用拖链防护，避免运动过程中线缆反复弯折出现断线问题，所有运动部件的安装位置均预留调节余量，可在后期维护时调整传动带张紧度、导轨平行度，延长设备的维护周期。从实际使用场景来看，这款设备既可以满足产品研发阶段的外观样件、结构验证件打印需求，也可承担小批量定制零件的生产任务，钣金框架的耐用性优于普通DIY拼装机型，能适应车间、实验室等多类环境的长时间使用要求，双Z轴与自动调平的设计也降低了对操作人员的技术要求，无需具备丰富的3D打印调试经验即可获得稳定的打印效果。
