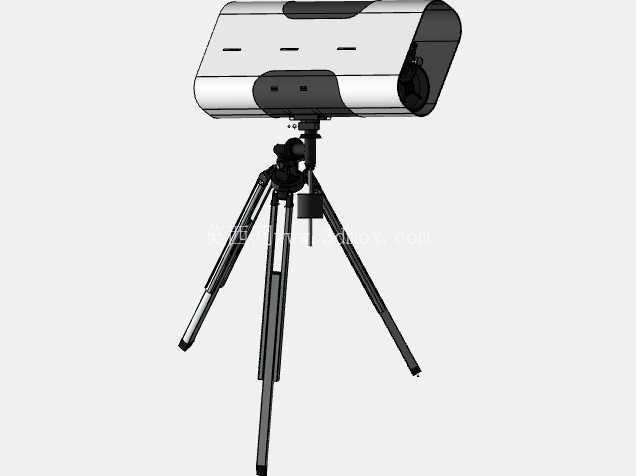

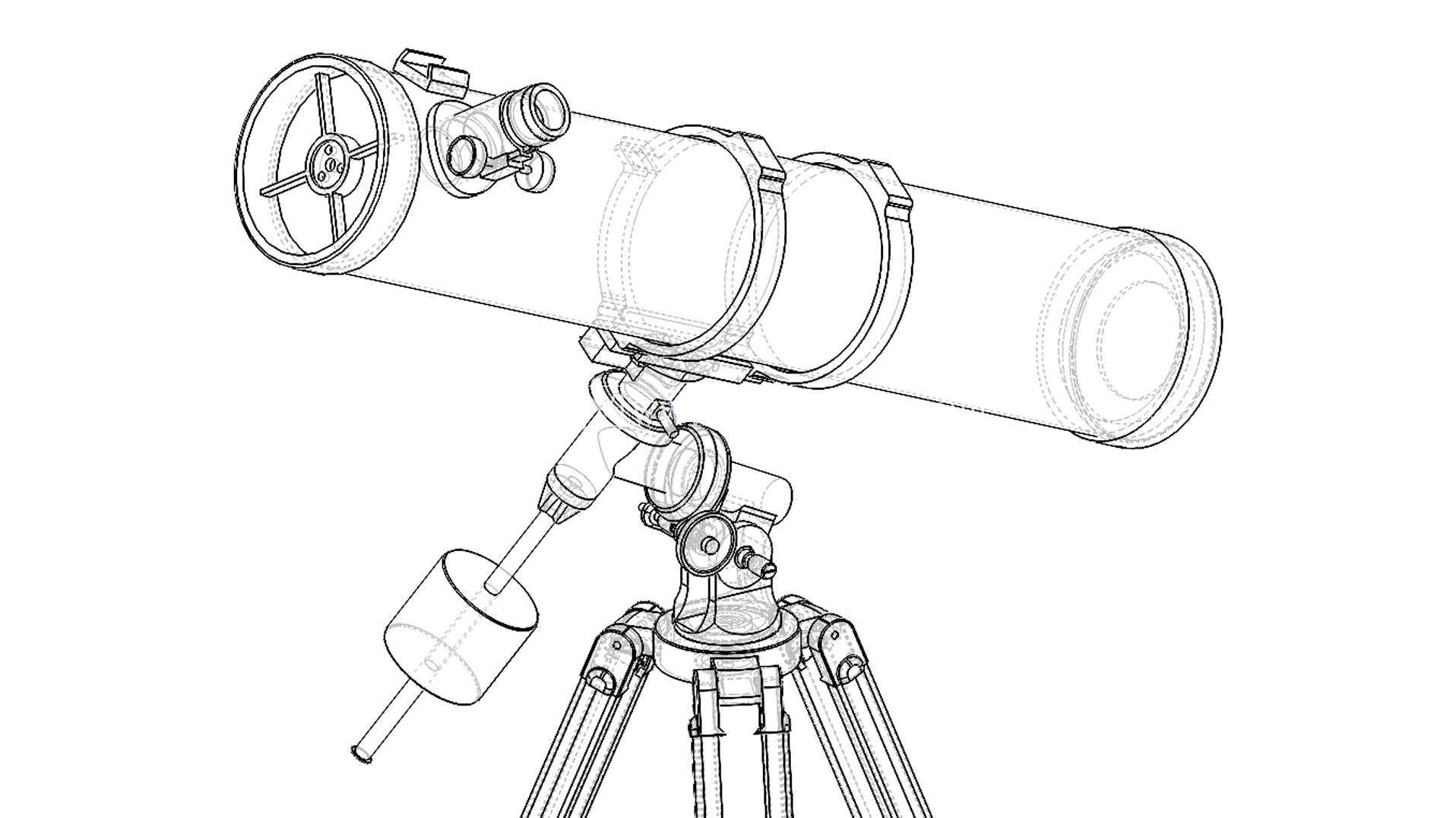

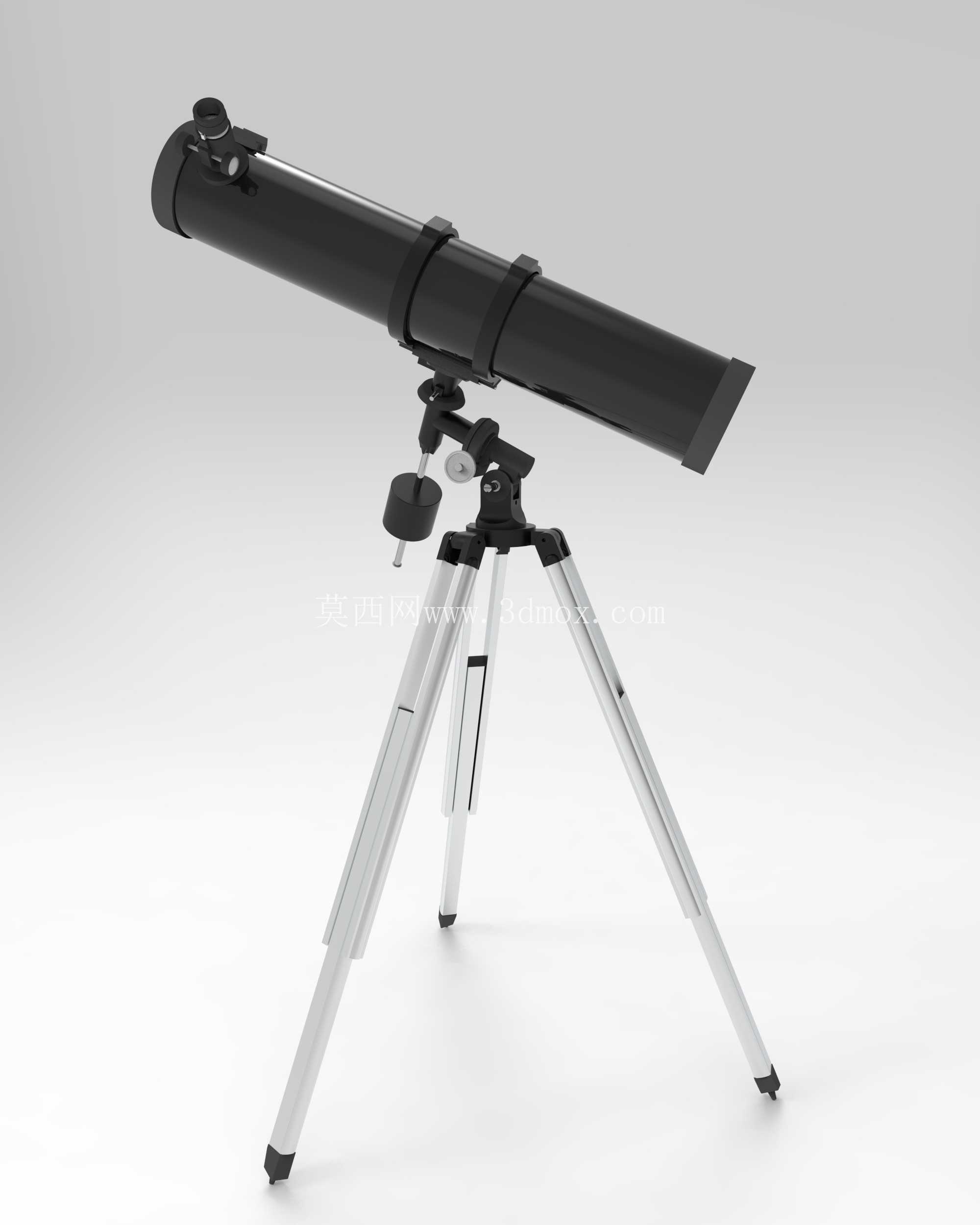

牛顿反射式天文观测望远镜带三脚架结构

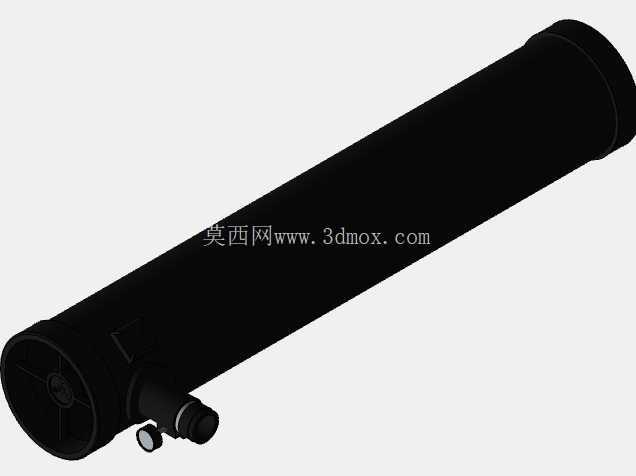

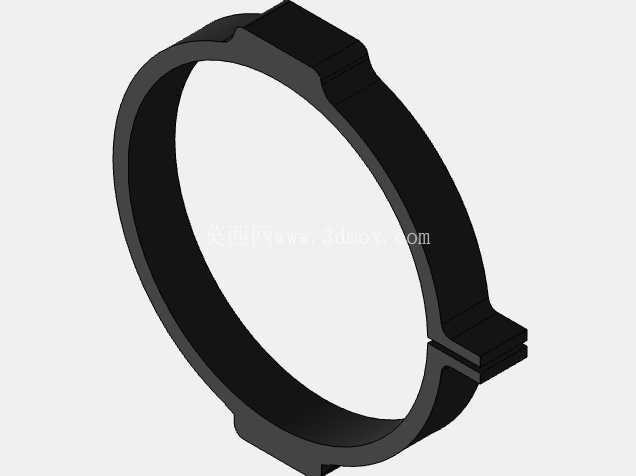

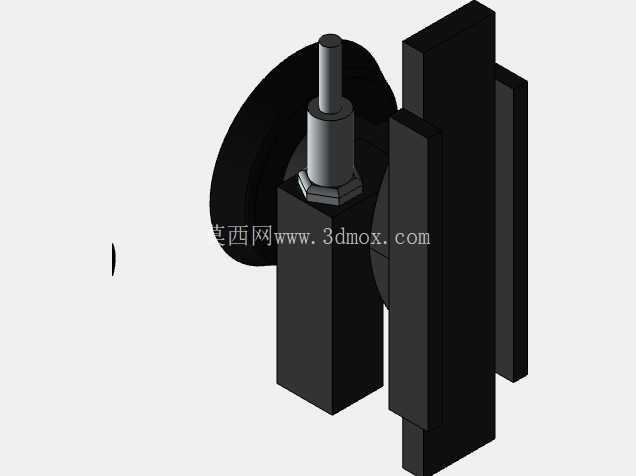

　　这套反射式天文观测设备的三维结构，完整还原了从光学主镜筒到支撑调节机构的全部装配关系，建模过程中严格遵循实际测绘的部件尺寸，每一处连接结构都对应实物的装配逻辑，没有做简化省略。主镜筒作为核心光学承载部件，内部预留了主反射镜、副镜斜架、调焦座的安装空间，筒身采用分段式箍环固定结构，两个抱箍将镜筒与赤道仪连接座锁紧，既保证镜筒光轴的稳定性，又能在需要维护光学部件时快速拆卸，不会反复拆装破坏光轴校准精度。镜筒尾部设置了主镜调节机构的安装位，对应实物中主镜倾斜角度微调的三个调节螺钉位置，建模时保留了调节螺钉的行程空间，能够模拟实际光轴校准过程中的角度调整动作。

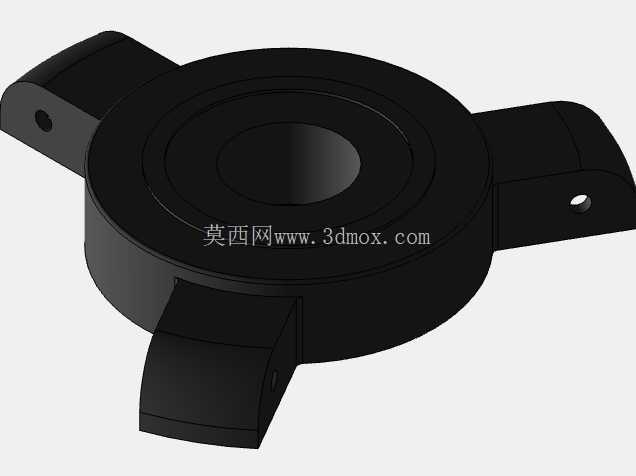

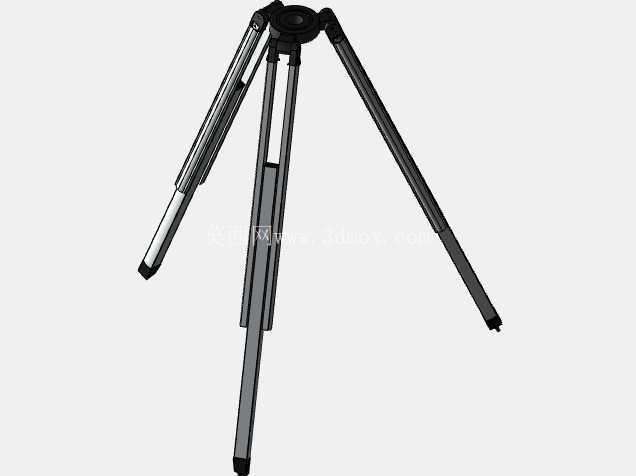

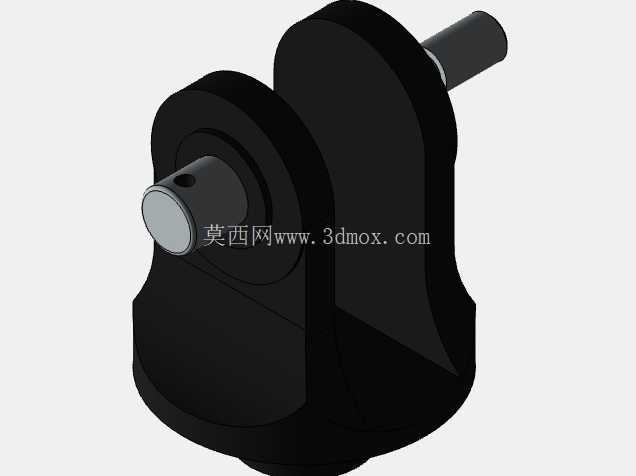

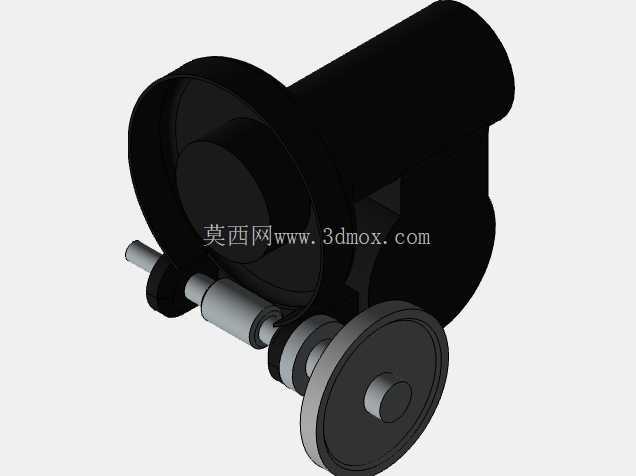

　　支撑系统采用铝合金三脚架结构，三条支腿为可伸缩式设计，每段支腿的锁紧结构都做了还原，支腿展开角度有机械限位，避免过度展开导致架体失稳，支脚末端设置了防滑脚垫结构，对应户外使用时不同地面的接触需求，脚垫带有小范围高度调节余量，可在不平整地面快速调平架体。赤道仪作为镜筒与三脚架的连接核心，建模时还原了EQ2型赤道仪的蜗轮蜗杆调节结构，赤经、赤纬两个调节轴的锁紧旋钮、微调手轮都按照实际位置布置，装配关系中保留了转动副约束，能够模拟实际观测时的天体追踪动作，重锤杆与平衡重锤的安装位也完整呈现，平衡重锤可沿杆身滑动调整位置，匹配不同镜筒附件配置下的重心平衡需求，避免调节轴长期偏载磨损。

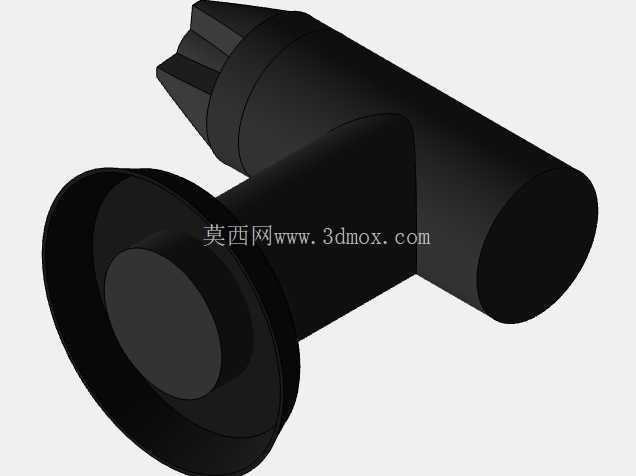

　　从实际应用场景来看，这类反射式望远镜主要面向天文爱好者的户外观测需求，也可用于中小学天文科普教学场景，结构设计上充分考虑了便携性与稳定性的平衡，镜筒与三脚架可快速拆分收纳，拆分后单部件重量控制在单人可搬运范围内，组装过程不需要额外专用工具，所有锁紧结构都采用手拧旋钮设计。建模过程中对各部件的运动边界做了准确约束，调焦座的伸缩行程、赤道仪的转动角度范围、支腿的伸缩长度都与实物一致，既可以作为天文器材结构设计的参考样例，也可用于科普演示的三维交互素材，帮助使用者快速理解反射式望远镜的装配逻辑与调节原理。镜筒外侧的寻星镜安装座也做了还原，可匹配常见的寻星镜配件安装，调焦座接口尺寸为通用天文配件标准规格，能够兼容不同焦距的目镜、天顶镜等拓展配件，拓展使用场景。在结构强度设计上，镜筒抱箍采用工程塑料材质内嵌金属衬套，既减轻整体重量，又保证与赤道仪连接位置的结构强度，避免长期使用出现连接松动，三脚架支腿采用铝合金型材搭配工程塑料锁紧件，在保证支撑刚性的前提下控制整体重量，赤道仪主体采用锌合金压铸结构，兼顾调节精度与结构耐用性，所有转动配合位置都预留了合理的装配间隙，对应实物中润滑脂填充的空间，避免转动卡滞。
