HVAC系统用组合式空气处理机组结构设计

　　在商用建筑暖通系统的现场踏勘与选型阶段，不少刚入行的结构工程师容易忽略空气处理机组的安装边界预留问题，这款适用于HVAC场景的10350cfm风量空气处理装置，在结构设计阶段就充分考虑了现场吊装、管线对接、后期运维的多重实际需求。从实际应用场景来看，这类机组常部署在商业综合体的屋面设备层、工业厂房的空调机房、数据中心的辅助空调区间，承担着送风温湿度调节、空气过滤、新风混合处理的核心功能，区别于小型壁挂或柜式空调末端，组合式的结构设计可以根据项目实际需求灵活增减功能段，适配不同送风距离、不同洁净度要求的使用场景。

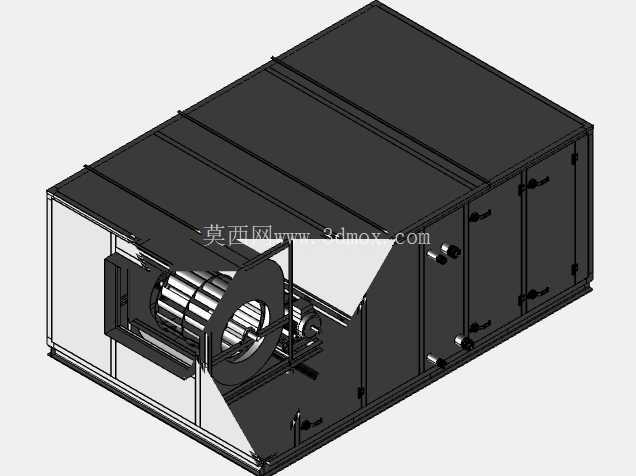

　　从功能特性来看，该机组集成了加热盘管与冷却盘管双换热段，能够根据季节工况切换完成空气的升温或降温处理，同时配置G2、F7两级过滤段，G2级初效过滤段主要拦截空气中的大颗粒浮尘、蚊虫、纤维碎屑，保护后端换热盘管与高效过滤段，F7级中效过滤段则可以过滤更小粒径的悬浮颗粒物，满足普通商用场景的送风洁净度要求，避免送风带尘影响室内环境或堵塞末端风口。机组配置的前向离心风扇搭配1400rpm转速电机，能够在较低的机外余压损耗下实现稳定送风，前向叶轮的结构特性决定了其在同等风量下风压表现更优，适合中长距离送风的管网系统，叶轮与电机的直联或皮带传动结构在模型中做了简化处理，预留了传动段的安装空间，方便设计人员根据实际项目的风压需求调整传动比与电机功率。

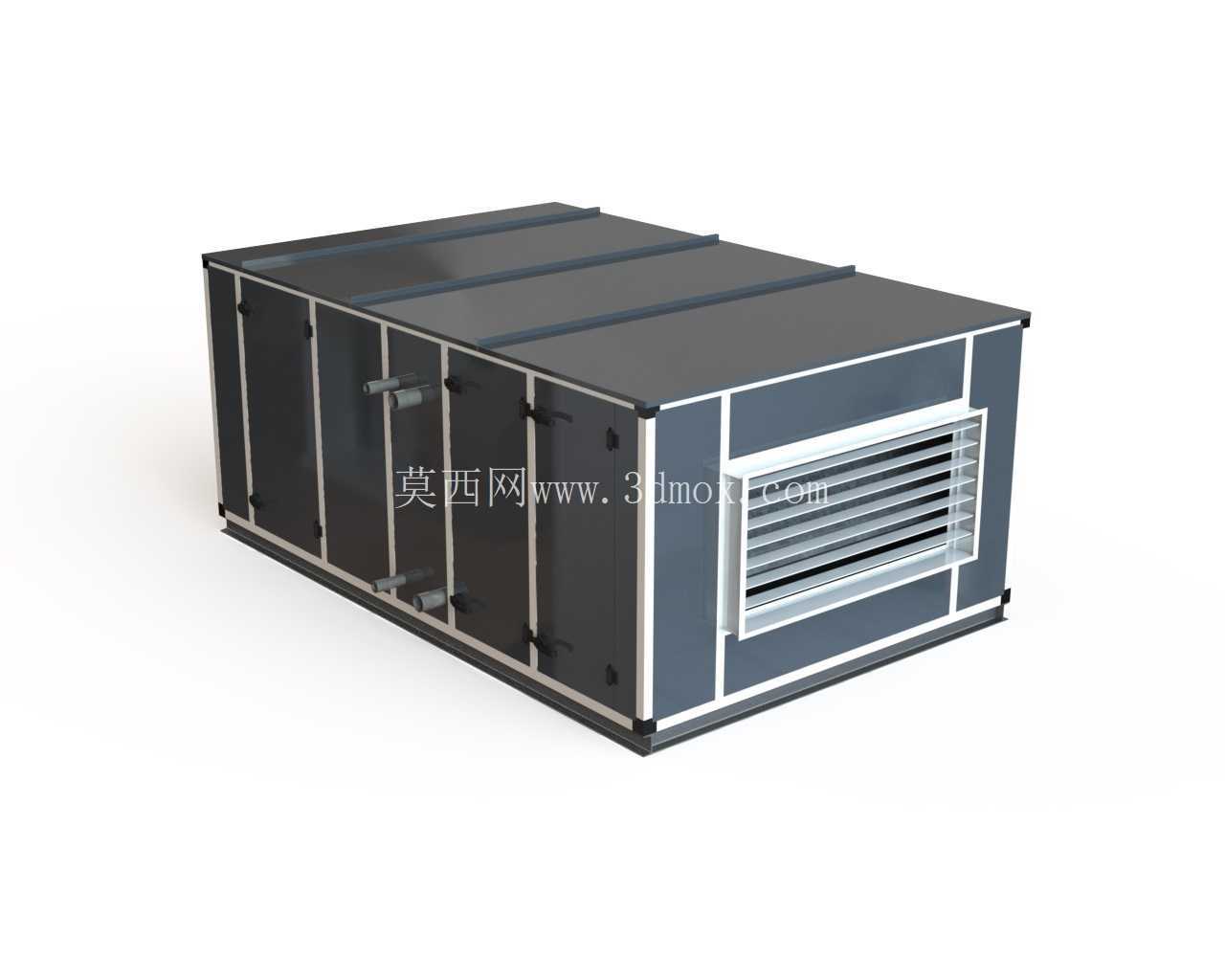

　　在设计思路上，这款机组采用框架式拼装结构，外框采用标准化铝型材或镀锌钢板折边型材作为承重骨架，壁板采用夹心保温结构，内外层为彩钢板或镀锌钢板，中间填充聚氨酯或岩棉保温层，既能够降低机组运行时的冷量热量损耗，避免壁板结露，也能起到一定的隔音降噪作用，降低风机运行时的噪音传递到室内空间。机组的检修门采用压紧式门锁结构，配合密封胶条保证箱体的气密性，减少漏风率，每一个功能段都对应设置独立的检修门，方便后期更换过滤器、检修盘管与风机部件，不需要拆解整个机组箱体。送风口采用格栅式出风结构，格栅叶片角度可调整，能够根据送风方向需求调整出风角度，避免直吹造成的局部温度不均。

　　从外形尺寸与安装边界来看，这类大风量空气处理机组的外形为长方体箱式结构，长度方向根据功能段数量拼接，宽度与高度根据风量参数匹配，10350cfm风量对应的机组截面尺寸能够满足常规风管的对接需求，安装时需要在机组底部预留100-150mm的减震垫安装空间，采用弹簧减震器或橡胶减震垫隔绝风机运行时的振动传递到建筑结构，避免产生结构传声。机组两侧需要预留不小于600mm的检修操作空间，方便人员开门检修、更换过滤段部件，顶部需要预留300mm以上的管线安装空间，方便对接冷媒管、冷凝水管、电源线缆。在吊装运输阶段，机组框架上预留了标准吊装孔位，能够配合吊装带完成屋面或高层机房的吊装作业，拼接式的结构也可以拆解为分段运输，适应狭窄的楼道或电梯运输场景，避免整机组尺寸过大无法进场的问题。

　　在实际建模过程中，这类设备的结构细节处理需要重点关注密封结构的表达，比如检修门的密封胶条位置、段体之间的拼接法兰结构、盘管段的冷凝水排水坡度预留，这些细节往往是现场安装容易出问题的点，三维模型中准确还原这些结构，能够帮助施工人员提前预判安装难点，也能帮助选型人员直观判断机组的结构形式是否适配项目的机房空间。不少项目中出现的机组漏风、冷凝水渗漏、检修空间不足等问题，本质上都是前期选型阶段没有核对清楚机组的结构尺寸与安装边界，通过精准的三维模型进行预排布，能够在设计阶段就规避这类现场问题，减少后期的整改成本。
