复古木质齿轮传动玩具木马结构设计

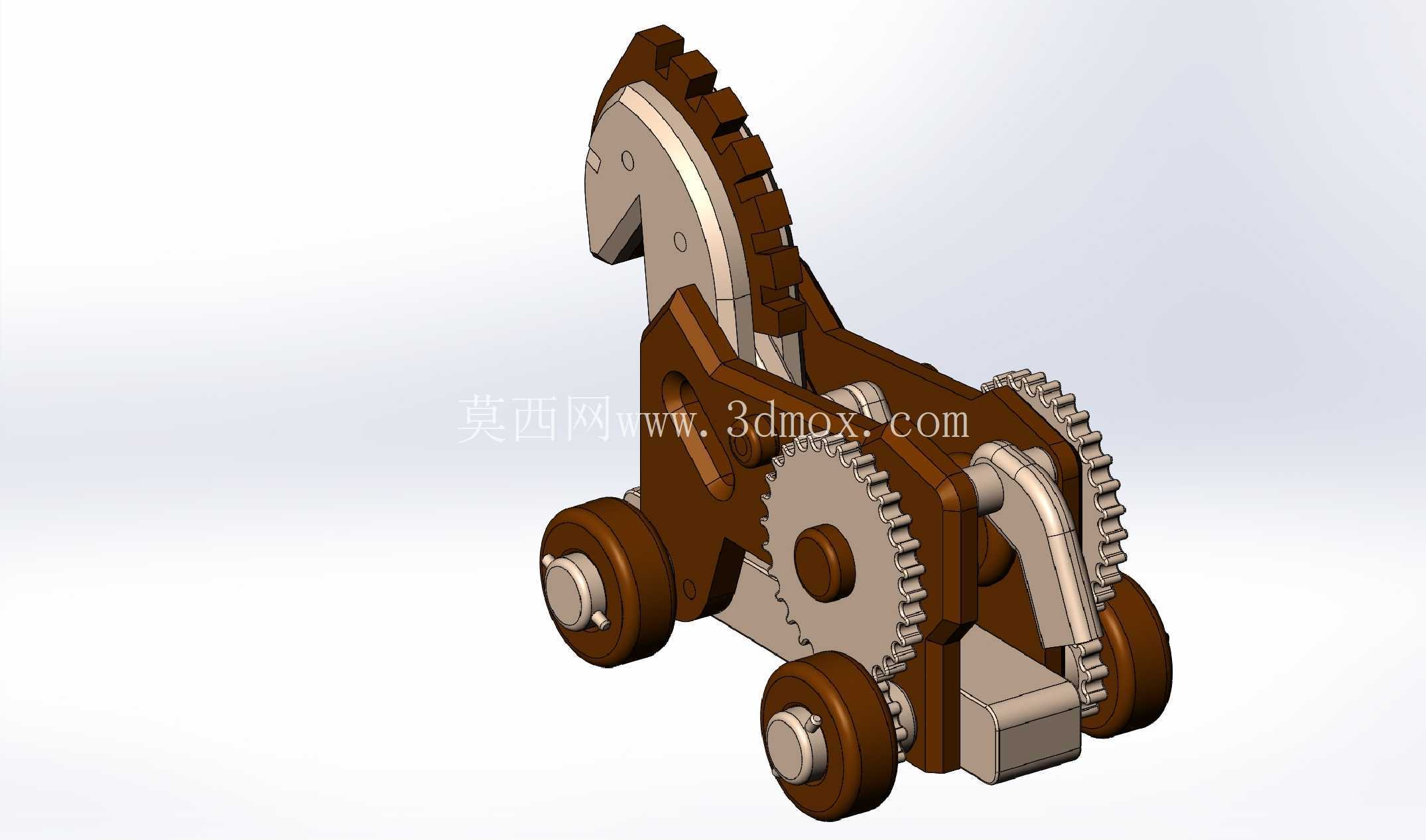

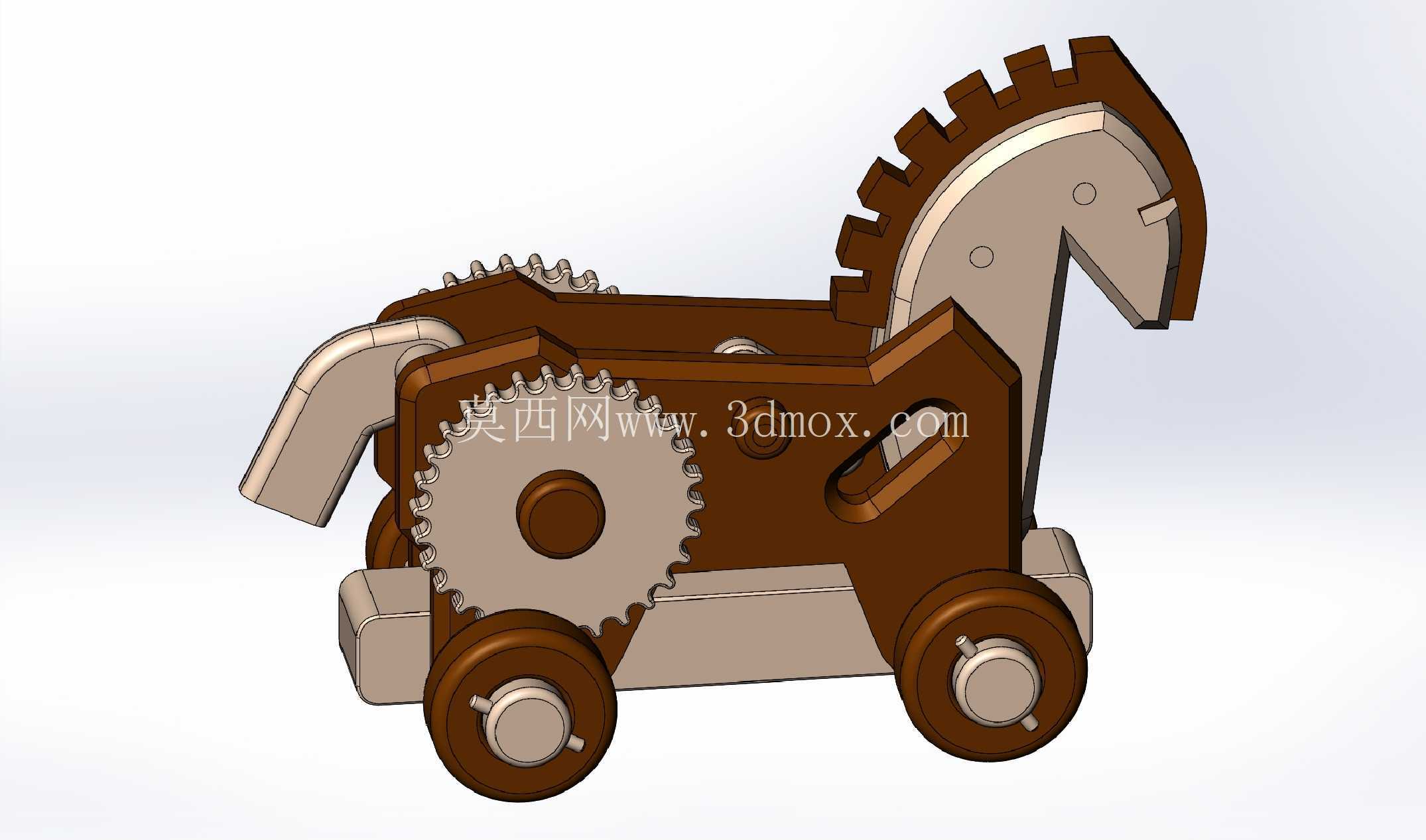

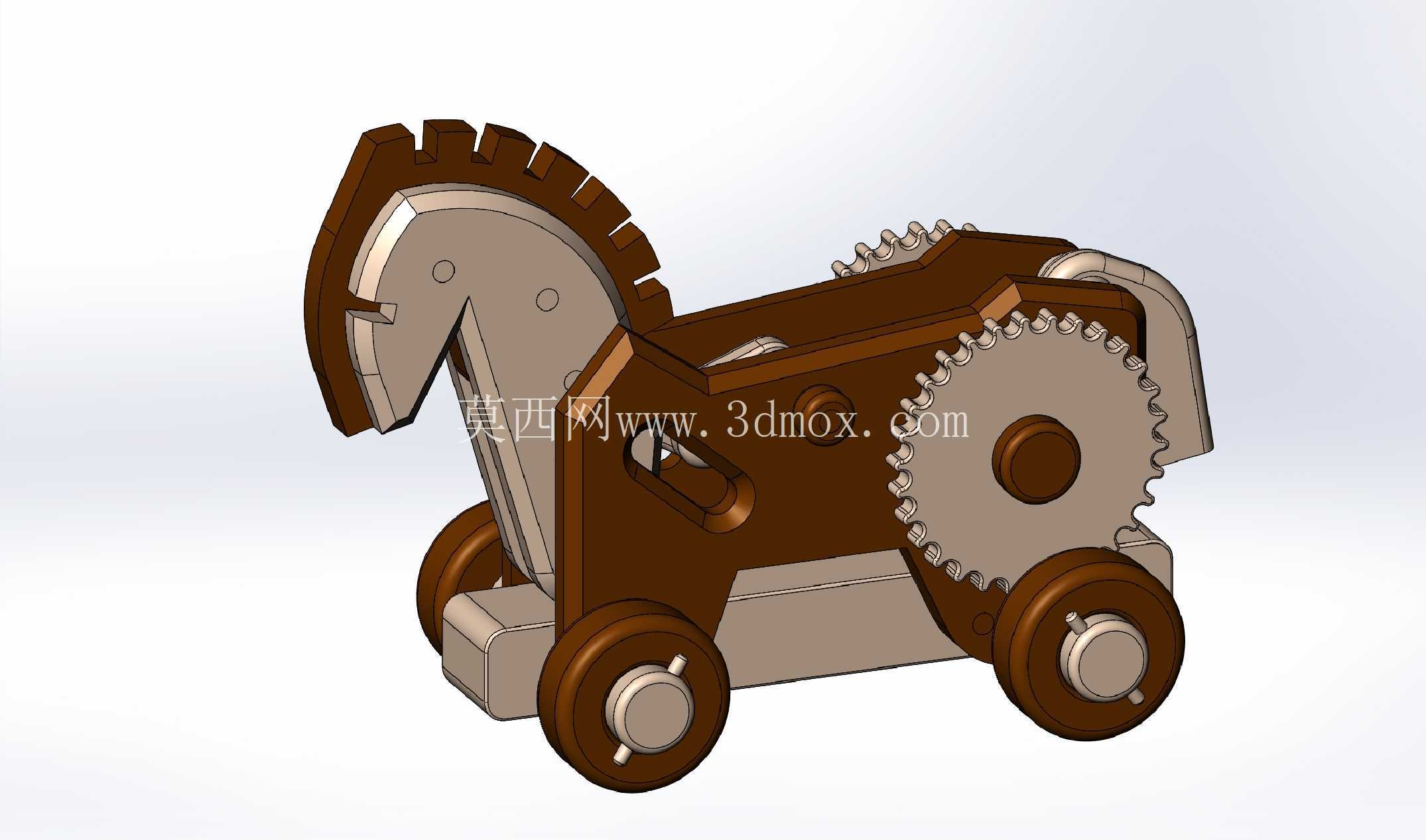

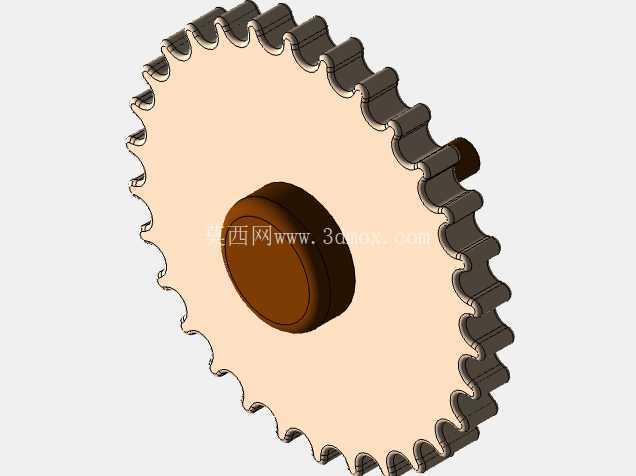

　　这款木质齿轮传动玩具木马，核心应用场景面向儿童益智玩具、木质拼装教具、复古工艺摆件领域，作为可动机械结构玩具，它依靠纯机械齿轮啮合实现动作输出，无需额外电控元件，依靠外力推动轮组即可触发内部传动链，带动木马主体产生模拟行进的俯仰动作，还原传统机械玩具的纯粹交互感。从功能特性来看，整体结构采用层压木质板材切割拼接而成，所有外露传动齿轮均做了圆角钝化处理，避免尖锐棱角带来的使用风险，底部轮组采用同轴双轮支撑结构，轮轴与主体支架之间预留0.2mm的装配间隙，既保证轮组转动顺滑无卡滞，又不会出现轴向窜动过大的问题。设计思路上，整体采用模块化拆分逻辑，将木马头部、主体支架、传动齿轮组、行走轮组四个模块独立设计，每个模块的拼接位采用定位榫卯结构，无需额外粘接剂即可完成组装，既降低了生产环节的装配难度，也能让拼装用户清晰理解每个结构的传动逻辑。传动部分采用渐开线直齿圆柱齿轮啮合，大传动比的齿轮组将行走轮的转动转化为木马主体的往复摆动，齿轮模数选取1.5模，齿厚4mm，既保证木质切割后的齿形强度，又能让啮合过程顺滑无卡顿，避免出现传动死点。

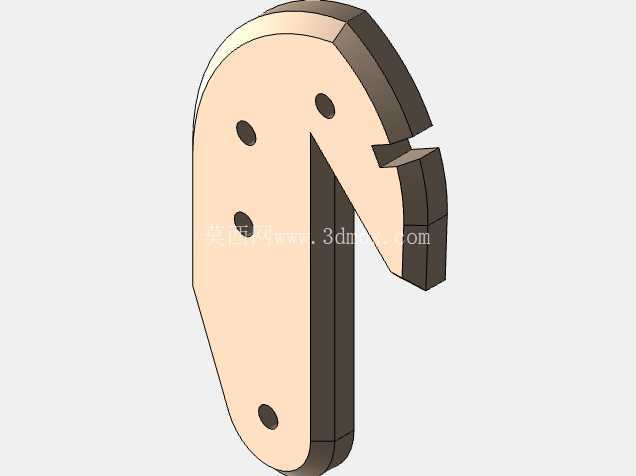

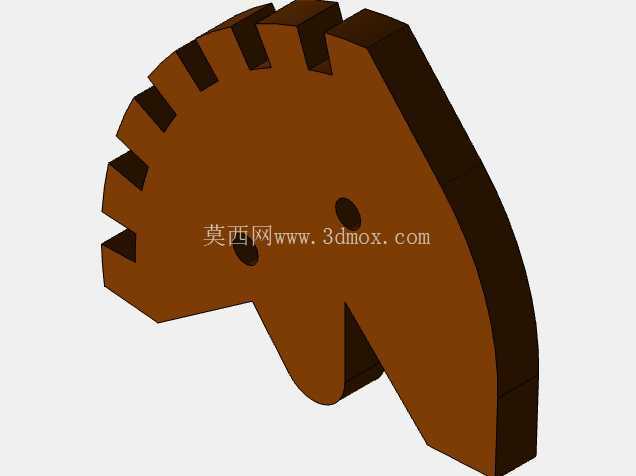

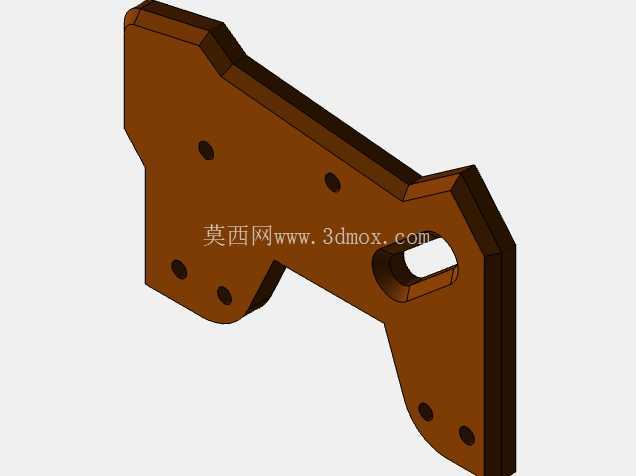

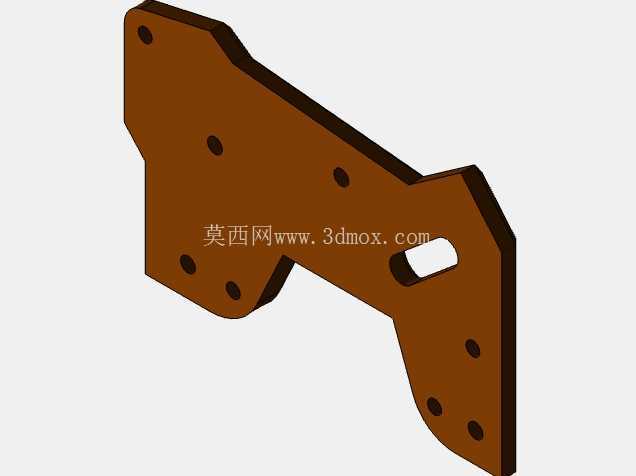

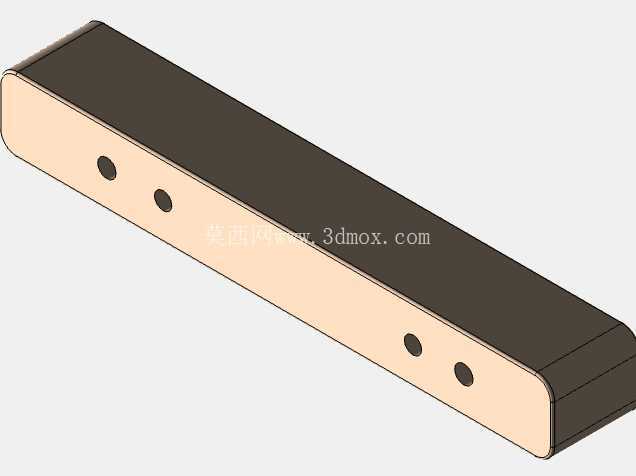

　　外形尺寸方面，整体长度控制在180mm，高度140mm，宽度75mm，属于单手可握持的尺寸范畴，安装边界上所有突出结构的外轮廓均做了R3以上的圆角处理，底部轮组的突出量不超过主体侧面5mm，放置在平面上时重心高度控制在60mm以内，静态放置稳定角大于30度，推动行进时不会出现侧翻问题。主体支架的板材厚度选取6mm的层压木，兼顾结构强度与切割加工的便利性，所有拼接榫位的公差控制在±0.1mm，既保证拼装时的插拔顺畅，又不会出现组装后松脱的问题。木马头部的造型采用简化的特洛伊木马轮廓，鬃毛部分采用等距缺口设计，既还原复古玩具的造型质感，又不会因为细小结构带来断裂风险。

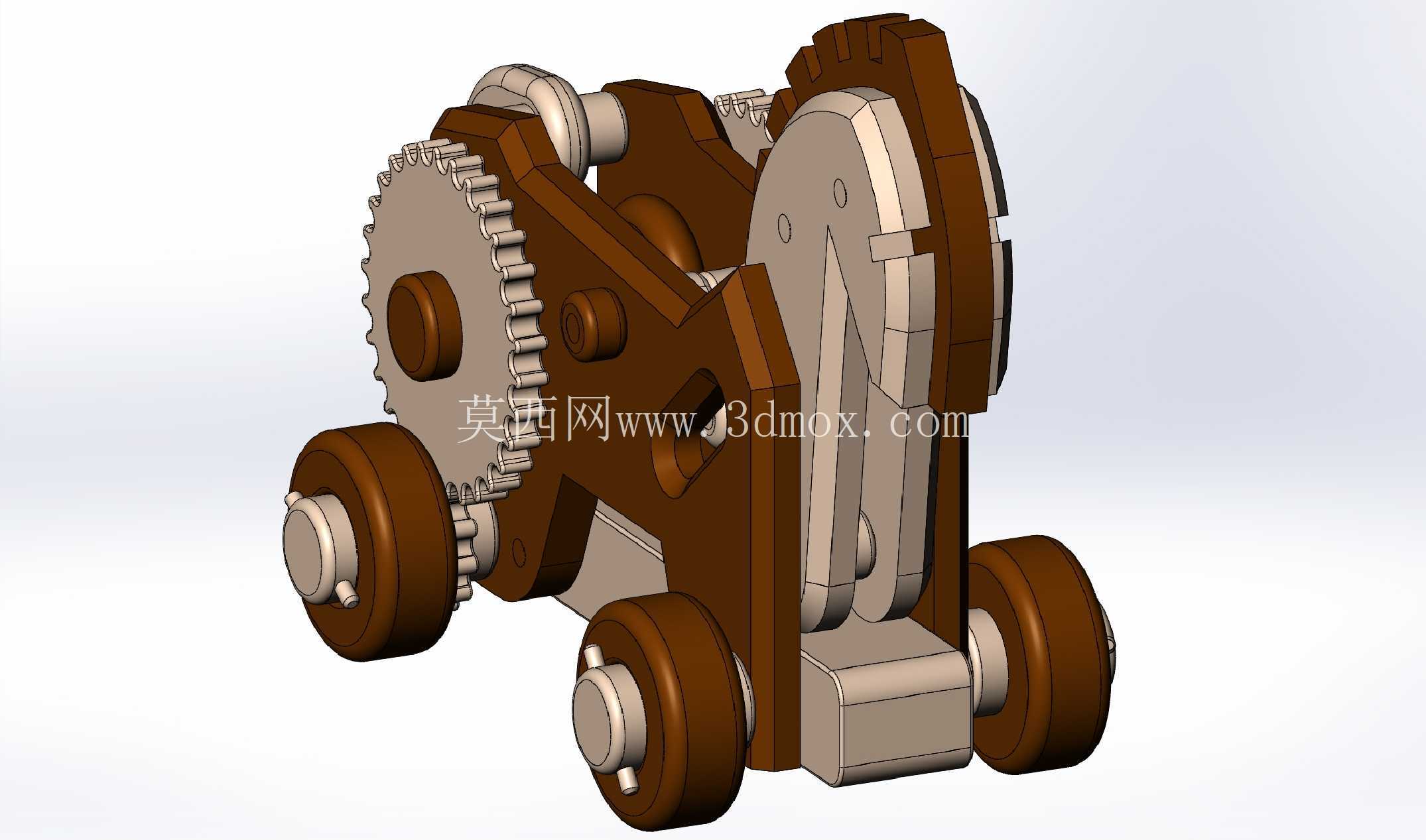

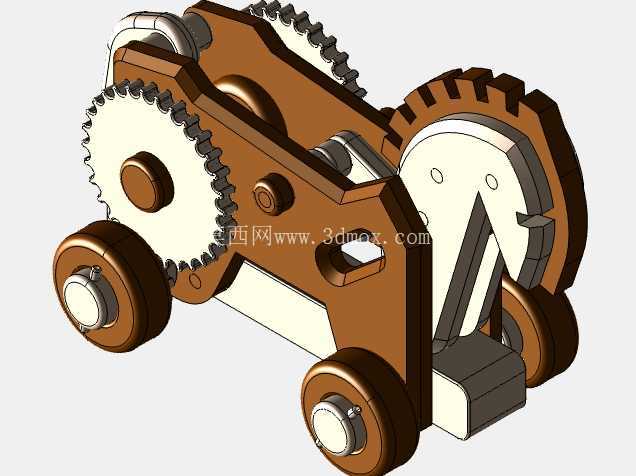

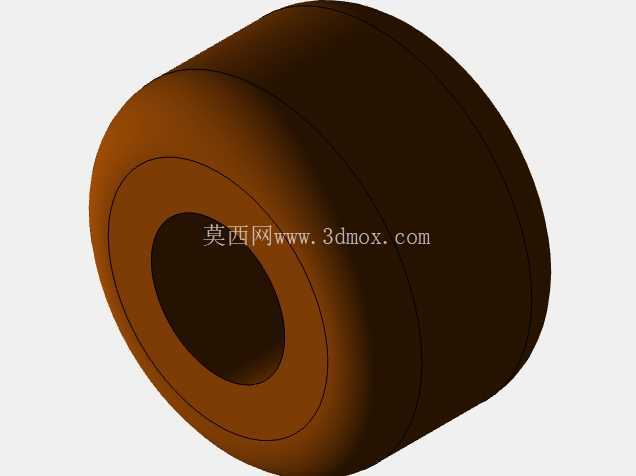

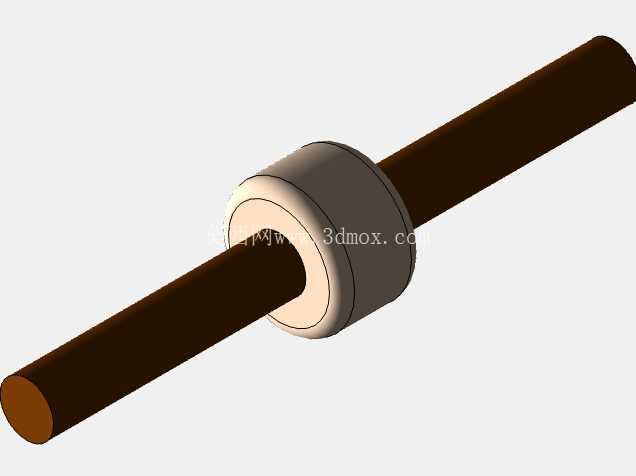

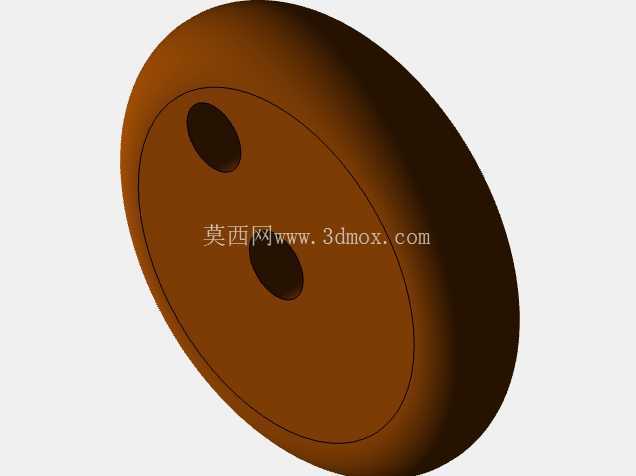

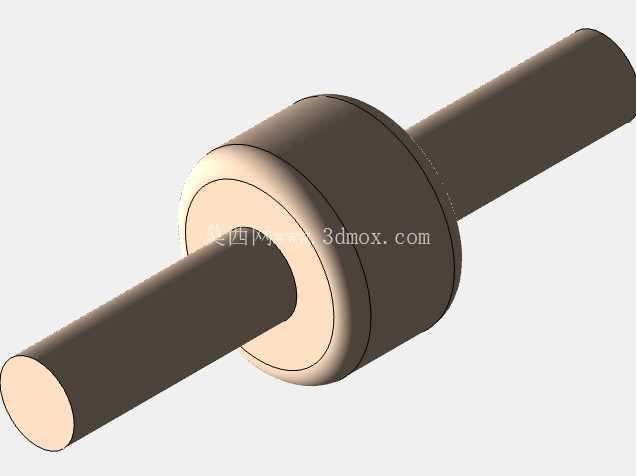

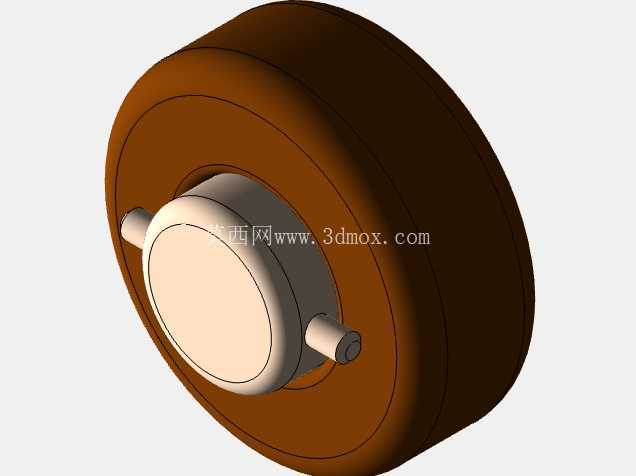

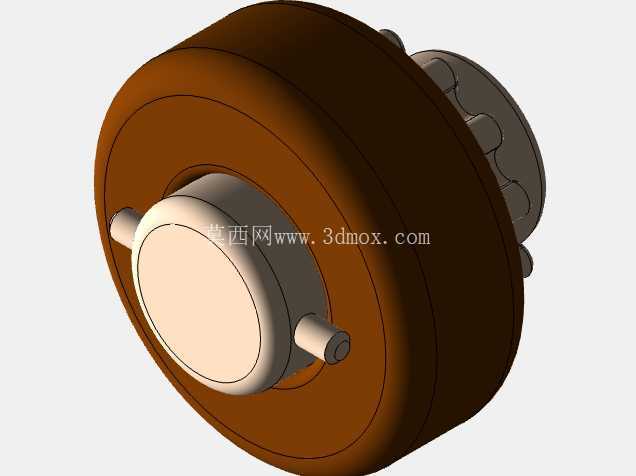

　　传动齿轮的布置完全隐藏在主体支架内侧，外侧仅露出圆形轴端盖，既保证整体外观的整洁度，又能避免用户接触到传动啮合部位，提升使用安全性。轮组的轮毂部分做了阶梯轴设计，轮面宽度12mm，与平面接触的轮缘做了1mm的倒角，推动时不会因为接触面边缘尖锐刮伤桌面，轮轴采用直径4mm的木质圆轴，与支架上的轴孔采用间隙配合，长时间转动也不会出现过度磨损导致的松动。从结构验证角度来看，整个传动链的传动效率经过测算可达0.85以上，正常推力推动下，行走轮转动一圈即可带动木马头部完成两次俯仰摆动，动作节奏平缓，不会出现动作过快带来的结构冲击。

　　所有木质零件的切割路径均做了路径优化，内拐角处预留0.5mm的工艺圆角，避免激光切割时出现焦边或者内角崩裂的问题，拼装完成后整体结构的静态承重可达5kg以上，正常把玩过程中不会出现结构散架或者零件断裂的问题。作为木质机械玩具，它既可以作为儿童的益智拼装教具，帮助使用者理解齿轮传动的基本原理，也可以作为复古风格的桌面摆件，兼具可玩性与装饰性，整体结构没有冗余零件，所有部件均承担结构或者传动功能，没有多余的装饰性累赘设计，完全遵循机械结构的功能优先设计逻辑。
