Wendelstein7-X仿星器核聚变实验装置

　　该仿星器装置作为磁约束核聚变领域的核心实验载体，主要服务于可控核聚变前沿物理研究场景，承担高温等离子体长时间稳态约束的核心实验任务，为未来商用聚变堆的磁体构型设计、等离子体控制逻辑验证提供实体实验数据支撑。不同于常规托卡马克装置依赖等离子体电流产生极向磁场的设计逻辑，该装置采用全三维扭曲的模块化磁体布局，通过外部布置的异形磁体线圈直接生成闭合的螺旋磁约束面，从根源上规避了托卡马克装置中等离子体电流破裂带来的运行风险，能够实现更长脉冲时长甚至稳态的等离子体运行工况。

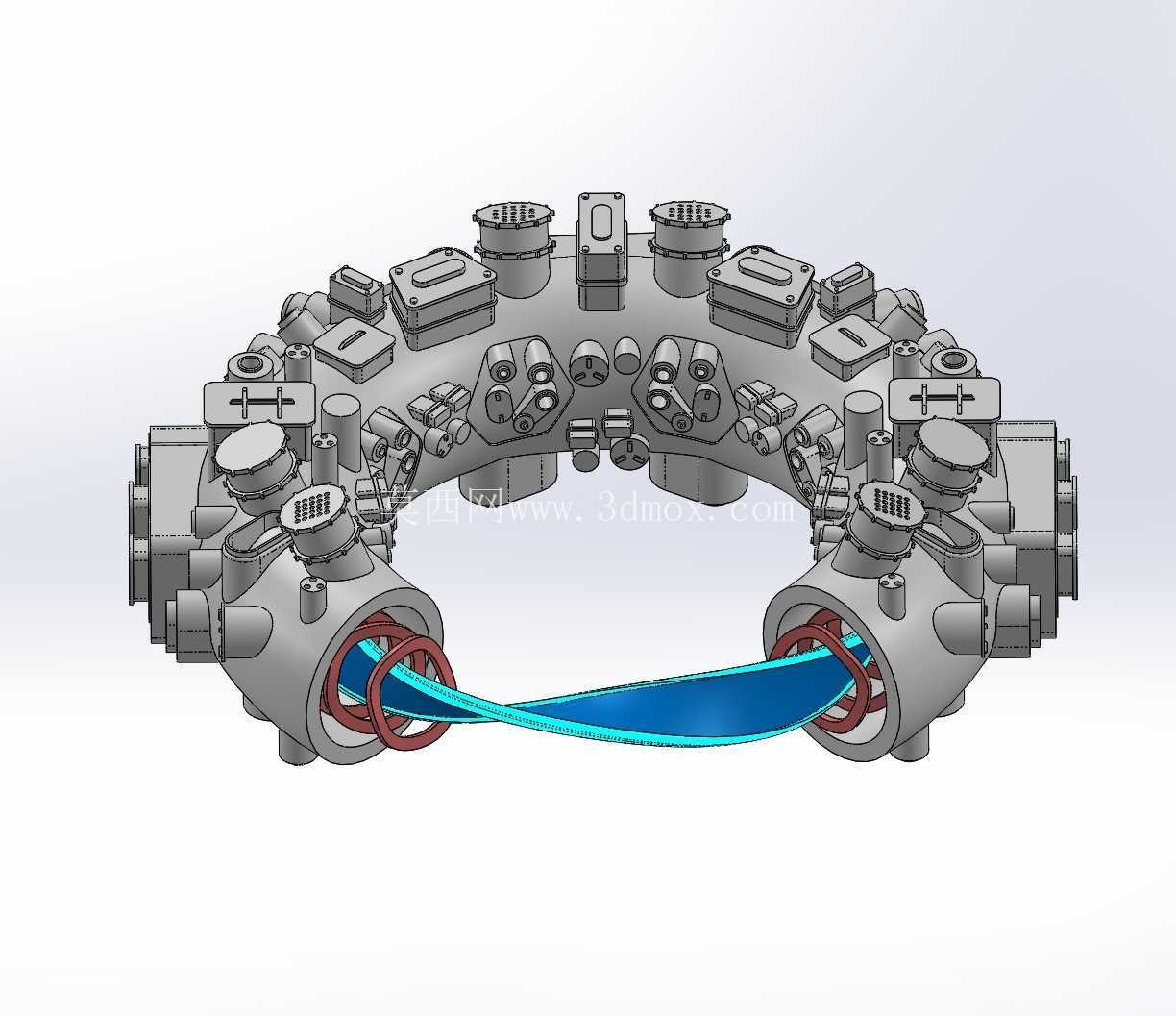

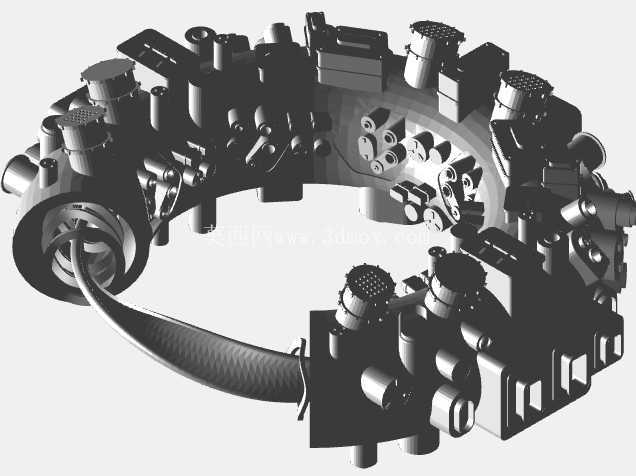

　　从结构设计逻辑来看，整个装置采用环形分段式布局，外围的真空室壳体为异形焊接结构，每一段壳体的曲面轮廓都经过磁流体力学仿真迭代优化，确保内壁面与磁约束面保持均匀的间隙，既避免等离子体直接轰击壁面造成材料损伤，也尽可能压缩装置整体径向尺寸，降低外围磁体的励磁功率需求。壳体上预留的多组标准化法兰接口，分别对应等离子体加热系统、诊断测量系统、真空抽气系统、壁处理系统的安装需求，接口的位置精度直接决定后续各子系统的对接同轴度，建模过程中所有接口的安装面平面度、螺栓孔位置度都按照超高真空设备的公差要求设定，确保实际装配后能够满足10^-8Pa量级的真空漏率要求。

　　装置内部的磁体线圈采用非平面异形设计，每一组线圈的空间弯扭角度都经过上万次仿真校准，确保叠加后的磁场位形能够精准约束高温等离子体的运动轨迹，线圈与真空室之间预留的冷却通道、绝缘层安装空间都经过严格的尺寸校核，避免运行过程中线圈发热、高压绝缘失效等问题。从安装边界来看，整个环形装置的中心对称面为安装基准面，底部设置的支撑结构需要匹配实验大厅的预埋地脚布局，支撑点的位置选择经过模态仿真验证，能够规避装置运行时磁体脉动作用力引发的结构共振，外围预留的维护通道宽度满足远程操作机械臂的作业半径要求，方便实验过程中对诊断探头、第一壁部件进行远程更换维护。

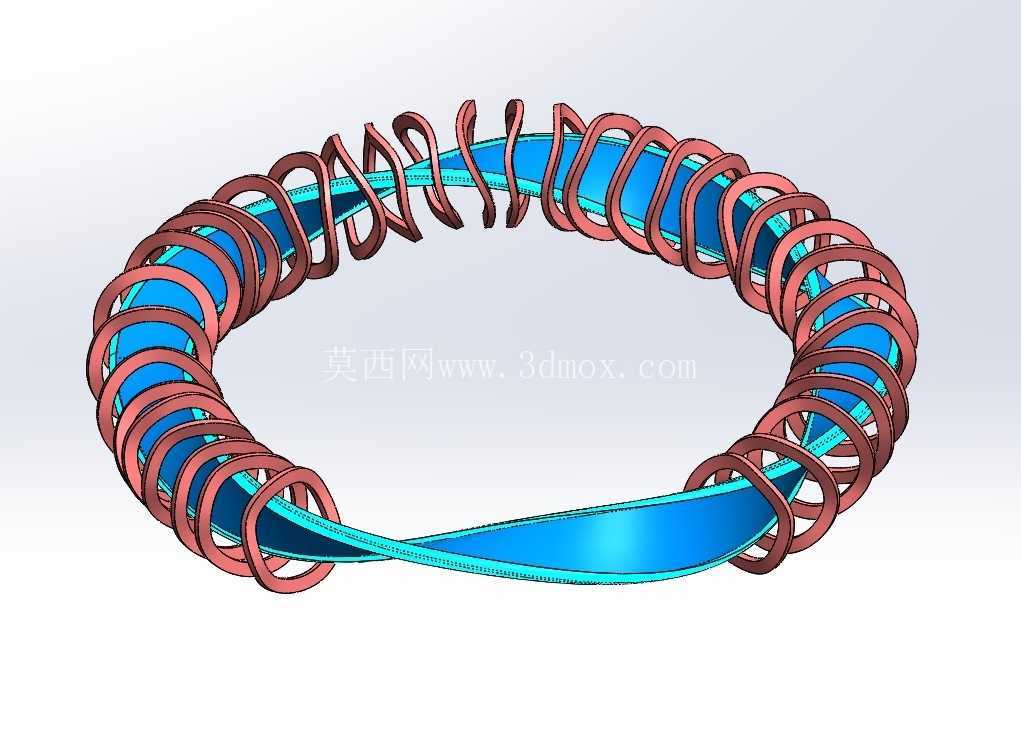

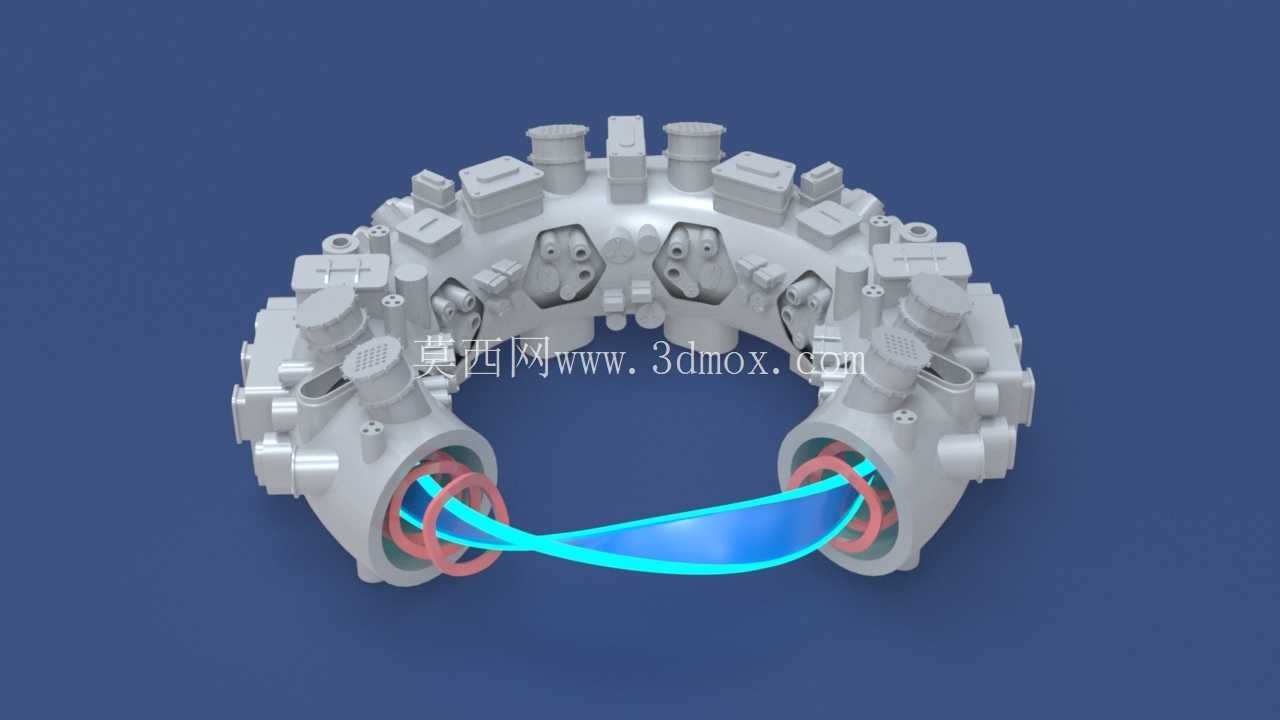

　　在实际应用场景中，该装置不仅能够开展等离子体约束性能、输运特性等基础物理实验，还可以为聚变堆第一壁材料辐照测试、氚增殖模块验证提供真实的等离子体环境，其模块化的结构设计也为后续装置升级改造预留了充足的接口空间，不同分段的真空室、磁体模块可以单独拆解更换，降低后续实验迭代的改造成本。建模过程中对装置内部的等离子体运行区域做了可视化呈现，蓝色光带直观展示了被磁场约束的等离子体螺旋运动轨迹，红色环带标识了磁体线圈的核心作用区域，能够帮助结构设计人员快速理解装置的磁路布局逻辑，也可为聚变工程相关的教学演示、科普展示提供精准的三维载体，帮助相关从业者快速掌握仿星器类装置的结构组成与空间布局特点。
