改装风格大众甲壳虫轨道赛车3D打印设计

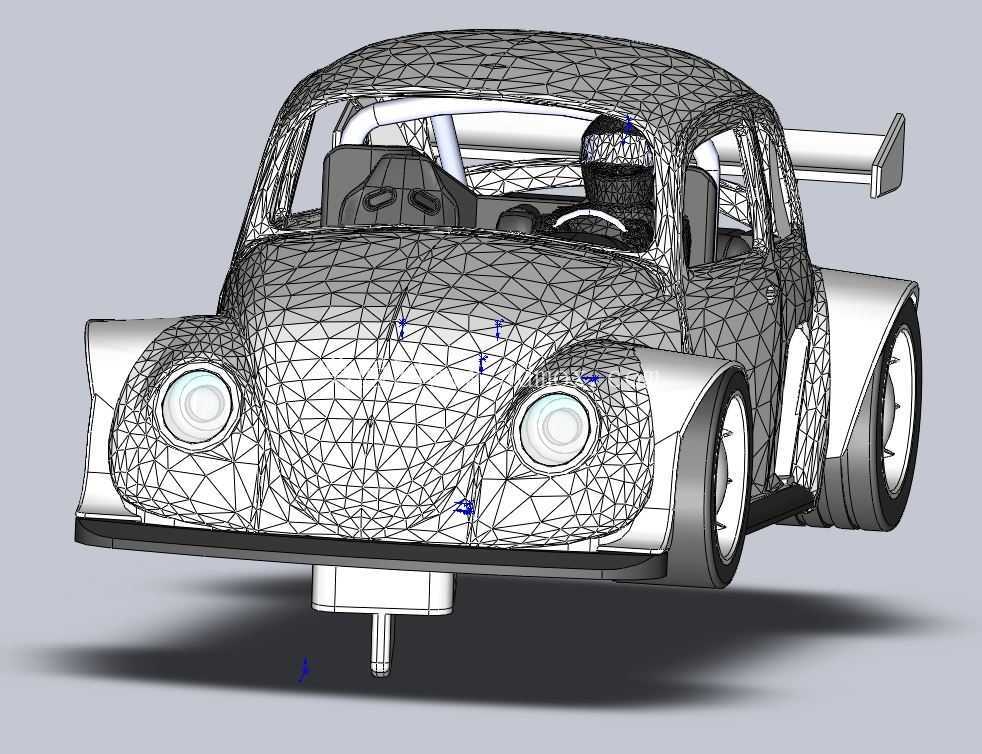

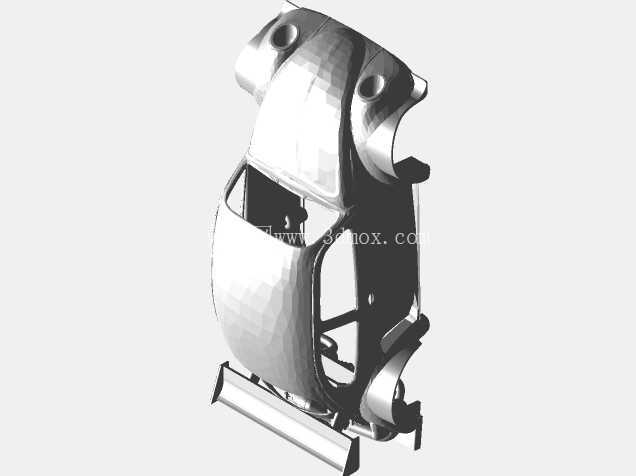

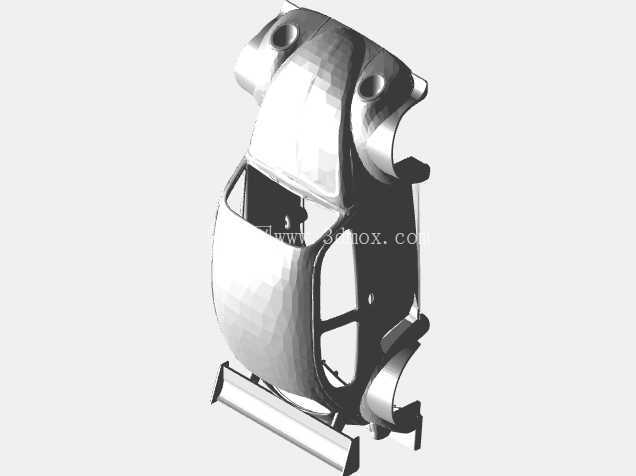

　　这款轨道赛车的设计核心围绕1:32比例的槽车赛道适配需求展开，整体以经典大众甲壳虫车型为基础，融合了GT级改装赛车的结构特征，可直接通过桌面级光固化3D打印设备完成实体制作，适配常规商用轨道车的赛道卡槽尺寸，无需额外对底盘卡位进行二次修整。从结构设计逻辑来看，整车的网格拓扑完全针对3D打印的成型特性做了优化，所有外露曲面的三角面分布均匀，没有出现面法线反转、薄壁厚度小于0.8mm的打印风险区域，车身外壳的壁厚控制在1.2mm，既保证了打印完成后的结构强度，也不会因为壁厚过大增加不必要的材料消耗。

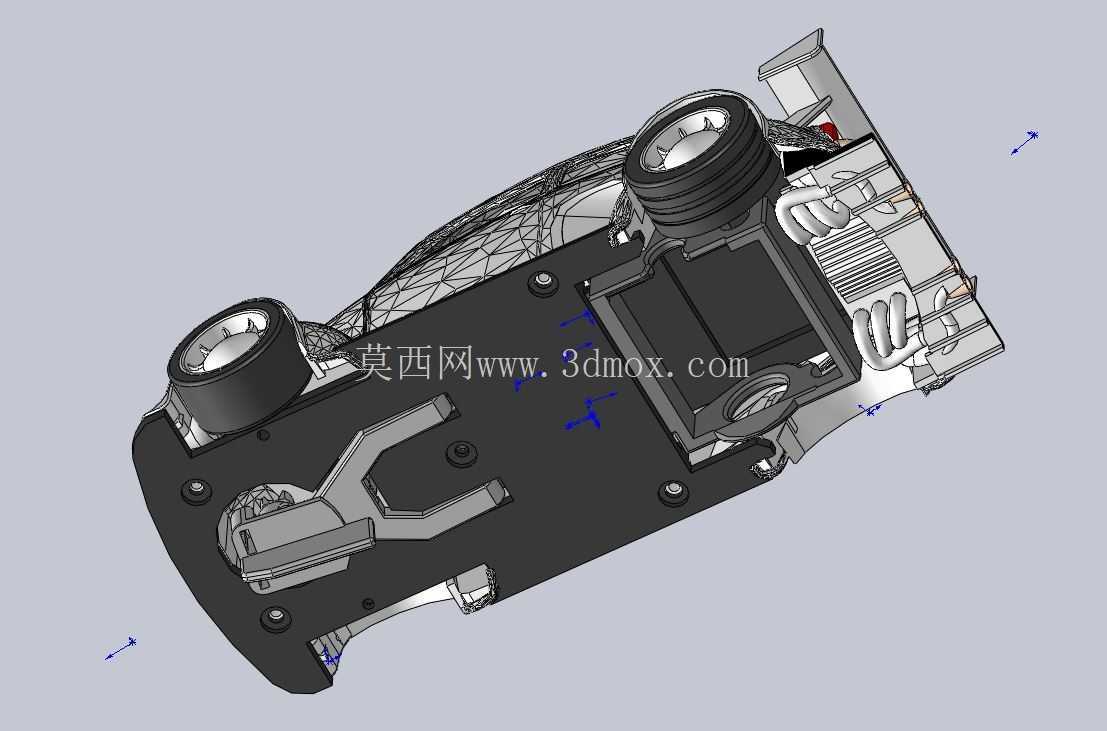

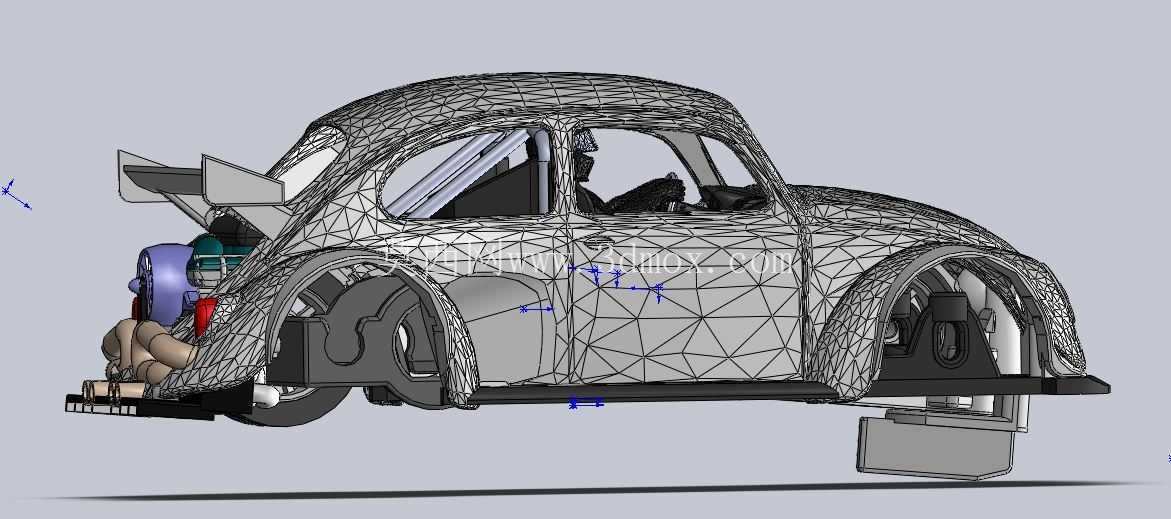

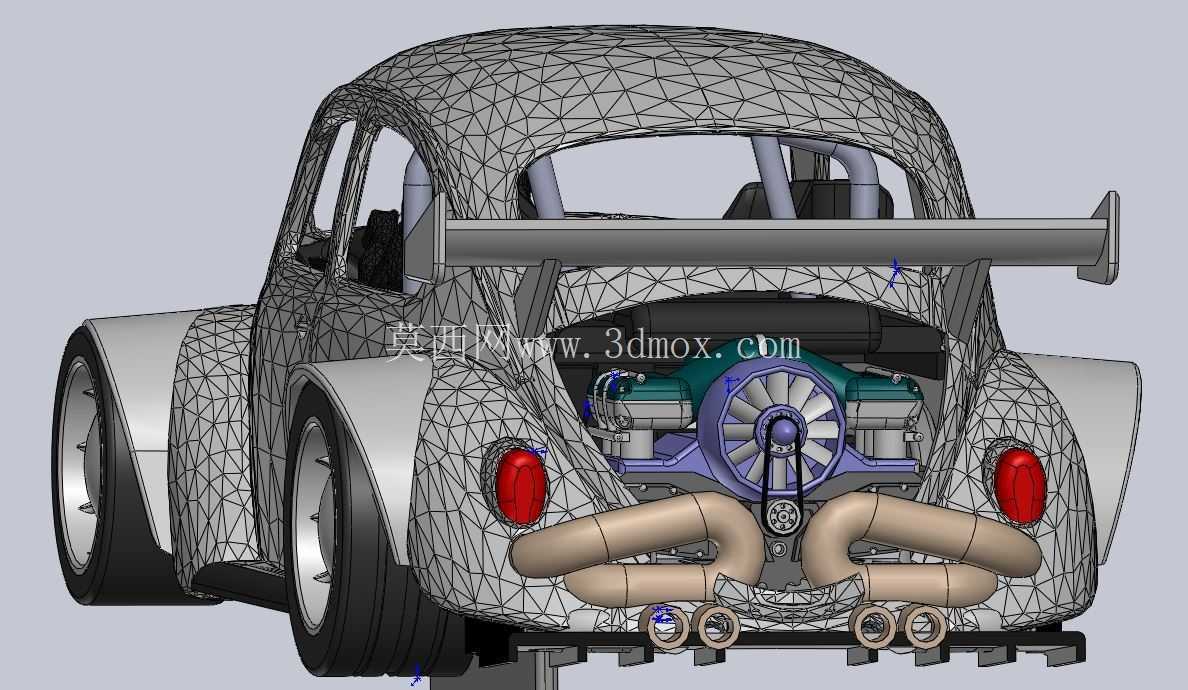

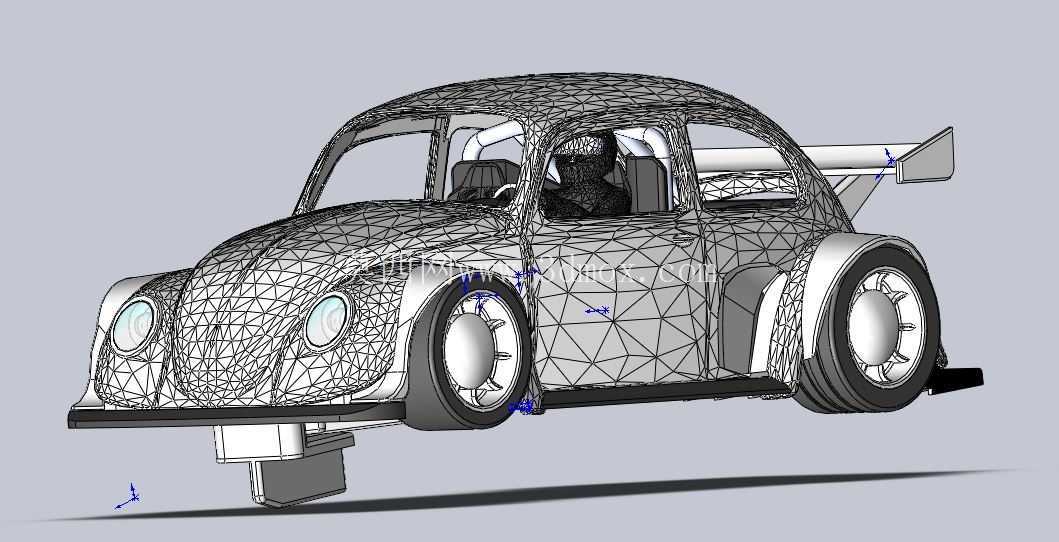

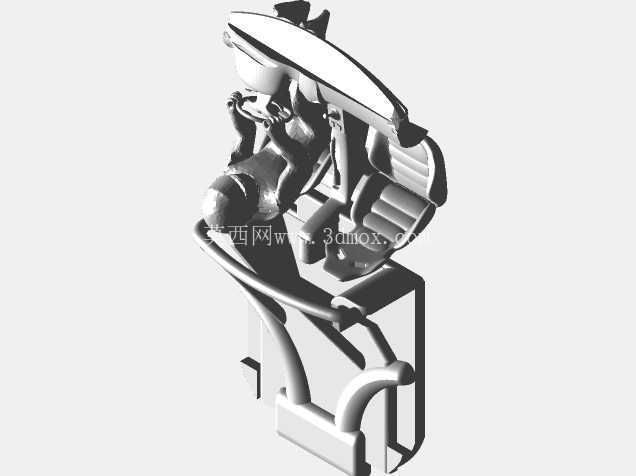

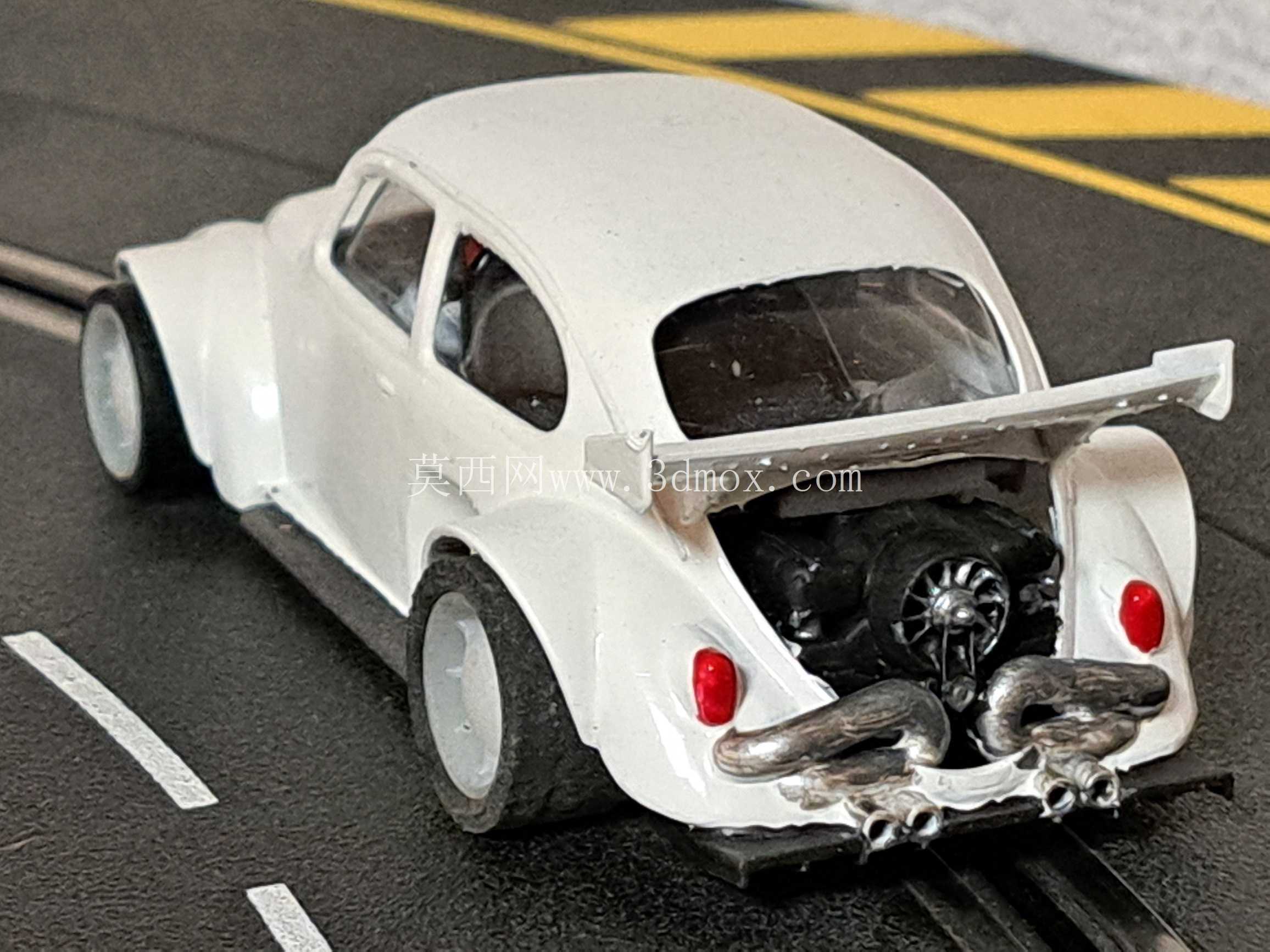

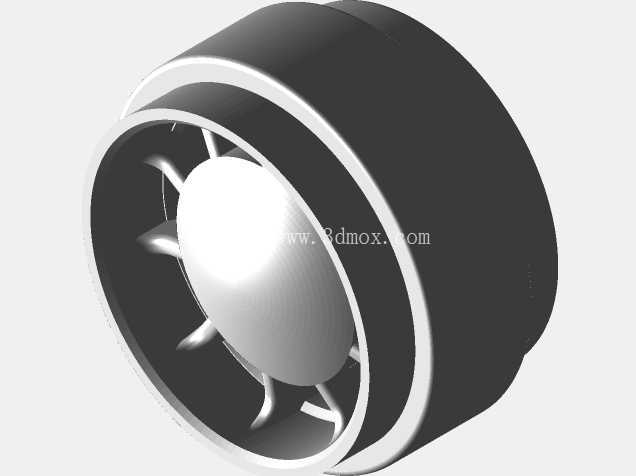

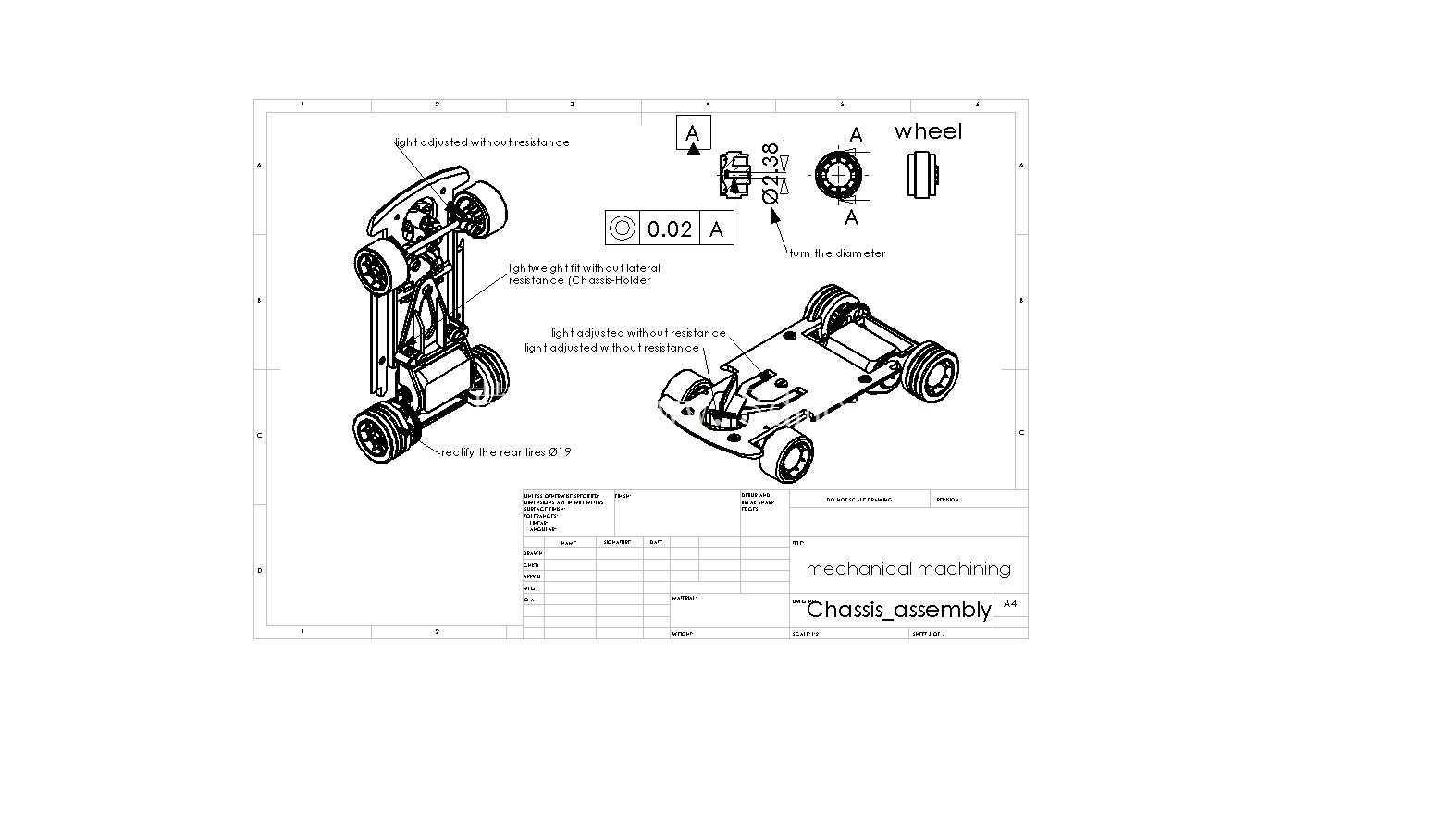

　　车尾部分的改装结构是设计的重点区域，大尺寸固定式尾翼的安装位与车身C柱下方的加强筋做了一体化设计，避免了分体打印后粘接出现的对位偏差问题，尾翼的迎风面角度设置为12度，在轨道车高速行驶时能够提供足够的下压力，抵消车身在弯道处因为离心力产生的侧倾趋势。动力舱部分的结构做了半开放式的还原设计，水平对置动力单元的散热风扇、排气歧管、尾段排气口都做了独立的结构分件，打印完成后可以通过不同颜色的耗材区分部件，不需要额外做后期涂装就能呈现出改装动力舱的视觉效果，其中排气歧管的弯曲弧度完全参照了高性能改装件的管路走向，双出四排的尾喉位置刚好避开了底盘轨道导轮的安装区域，不会出现部件干涉的问题。底盘部分的设计充分考虑了轨道车的实际运行需求，前后轮的轮拱宽度做了加宽处理，匹配大宽度的热熔轨道轮胎，轮距比原厂甲壳虫模型宽了8mm，大幅提升了整车在直道加速时的稳定性；轮拱内侧预留了2mm的间隙，避免车轮在转向过程中与轮拱发生摩擦，轮毂的固定位采用了标准3mm轴径的通用接口，可以直接替换市售的常规轨道车轮毂配件，不需要对轴孔进行二次扩孔加工。车身侧面的腰线保留了经典甲壳虫的圆润曲面特征，同时在侧裙位置增加了小型的导流槽结构，能够在车辆行驶时梳理轮侧的乱流，减少气流对车身稳定性的干扰。

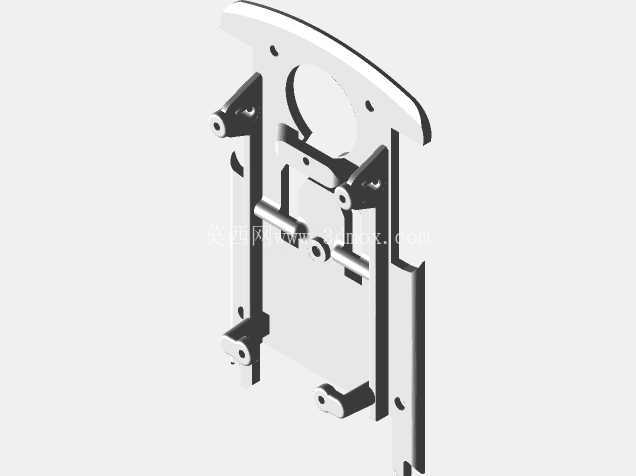

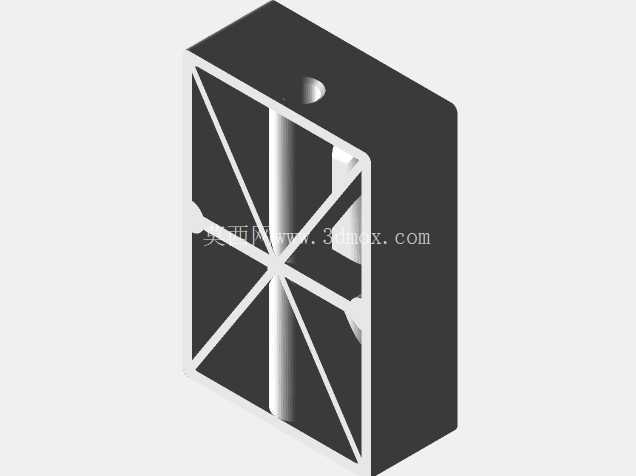

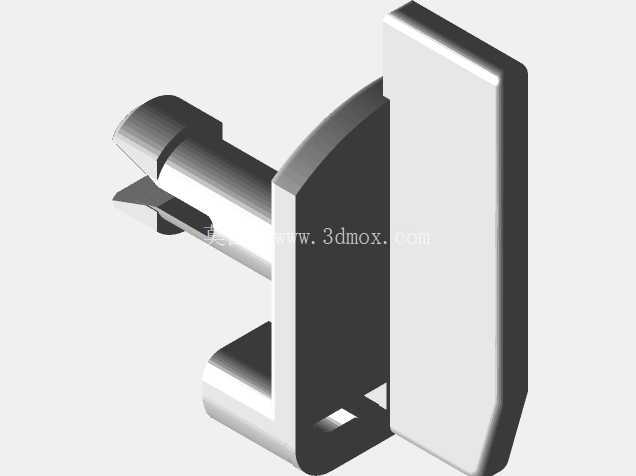

　　车窗部分的结构做了0.5mm的薄壁设计，打印时可以使用透明光敏树脂直接制作，不需要额外加装透明亚克力件，车窗与车身的配合间隙控制在0.1mm，组装时可以直接卡入车身的安装槽，不需要额外使用胶水粘接。在安装边界的适配层面，底盘下方的轨道导轮安装位完全符合1:32比例槽车的通用尺寸标准，导轮支架的安装槽深度为3mm，能够兼容市面上绝大多数的标准轨道车底盘配件，用户可以根据自己的赛道需求，更换不同阻尼的减震部件或者不同齿数的传动齿轮，不需要对车身底盘结构进行破坏性修改。整车的重心位置经过了反复调整，动力单元、配重块的安装位都设置在车身底盘的中心区域，整车重心高度控制在10mm以内，能够有效避免车辆在高速过弯时出现翻覆的问题。

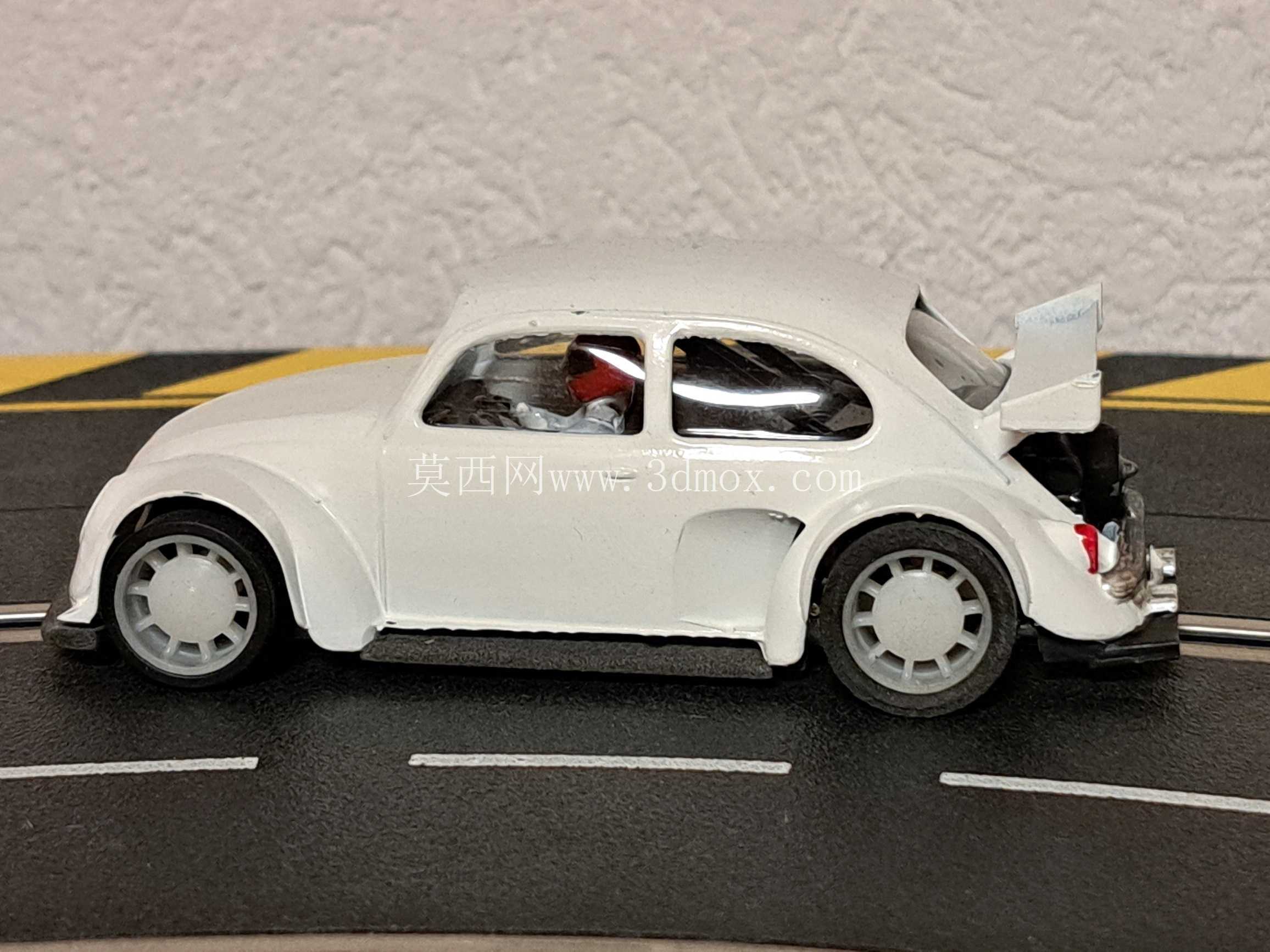

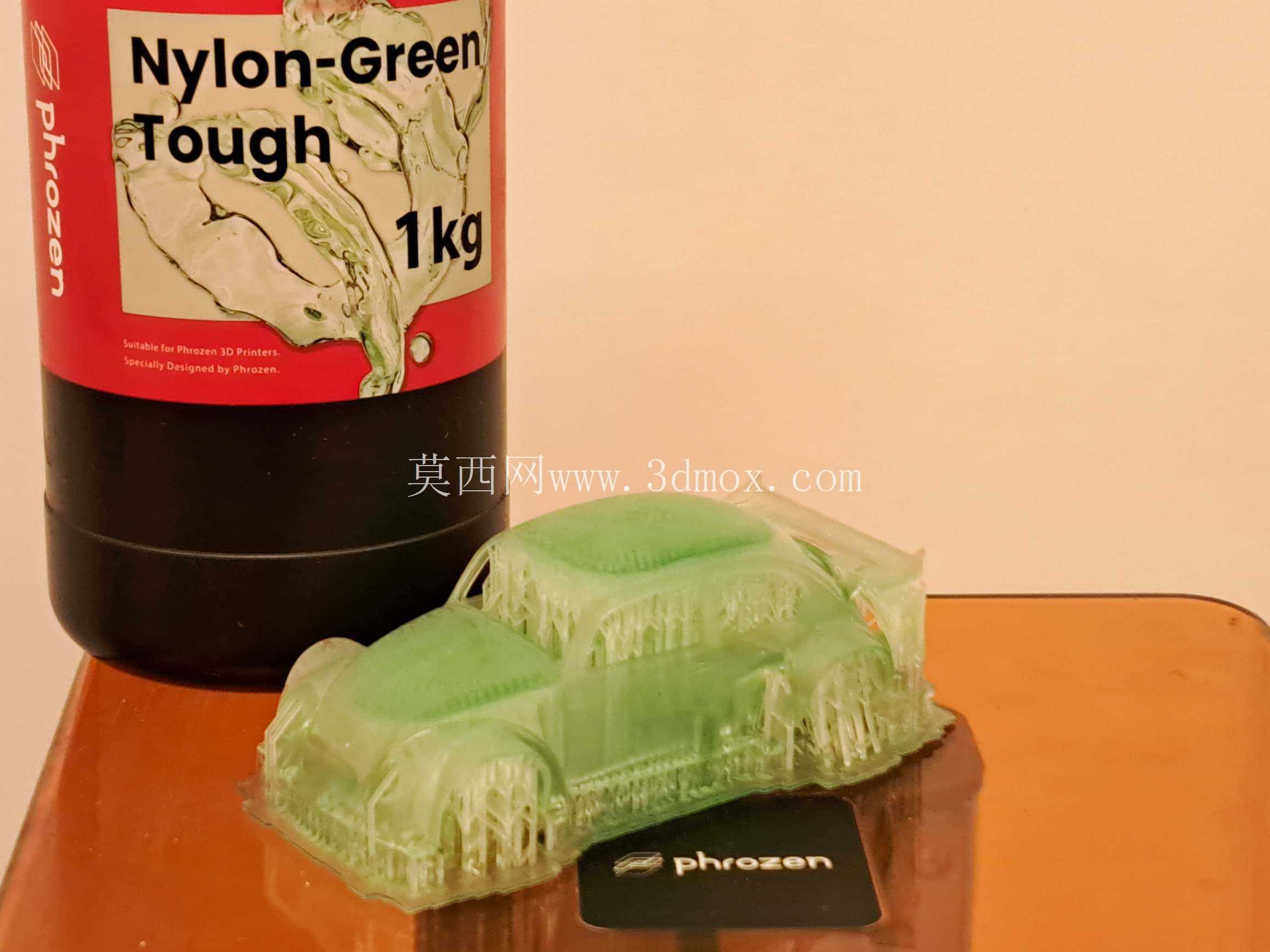

　　针对3D打印的后处理需求，所有的外表面都没有设置难以打磨的内凹死角，车身表面的拼接缝都设计在腰线、侧裙等不显眼的位置，打印完成后只需要简单打磨支撑痕迹，就可以获得光滑的外表面效果；需要粘接的部件都设计了对应的定位榫卯结构，比如尾翼与车身的连接位置有两个1mm的定位柱，排气部件与底盘的连接位置有对应的卡扣，能够大幅降低组装时的对位难度，减少粘接错位的概率。从实际应用场景来看，这款模型既可以作为静态展示的改装车模，也可以直接组装成可运行的轨道赛车参与日常的槽车竞速活动，所有结构的强度都经过了模拟验证，在常规的轨道行驶速度下，不会出现尾翼断裂、排气部件脱落的问题；针对光固化打印的特性，所有的悬空结构都添加了角度大于45度的自支撑设计，打印时不需要添加过多的额外支撑，能够减少支撑拆除后留下的表面瑕疵，降低后处理的工作量。
