1:32比例改装大众甲壳虫槽车结构设计

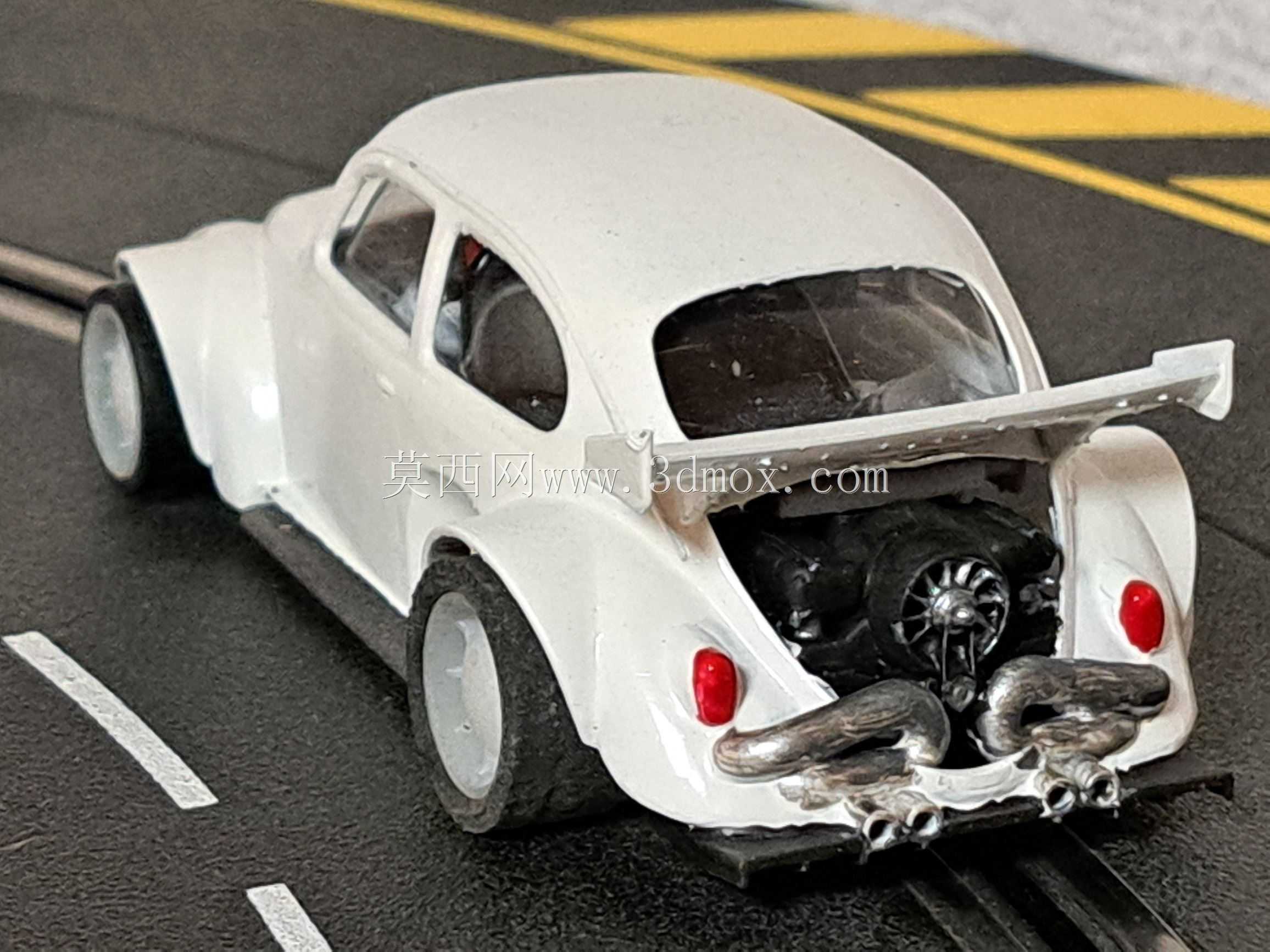

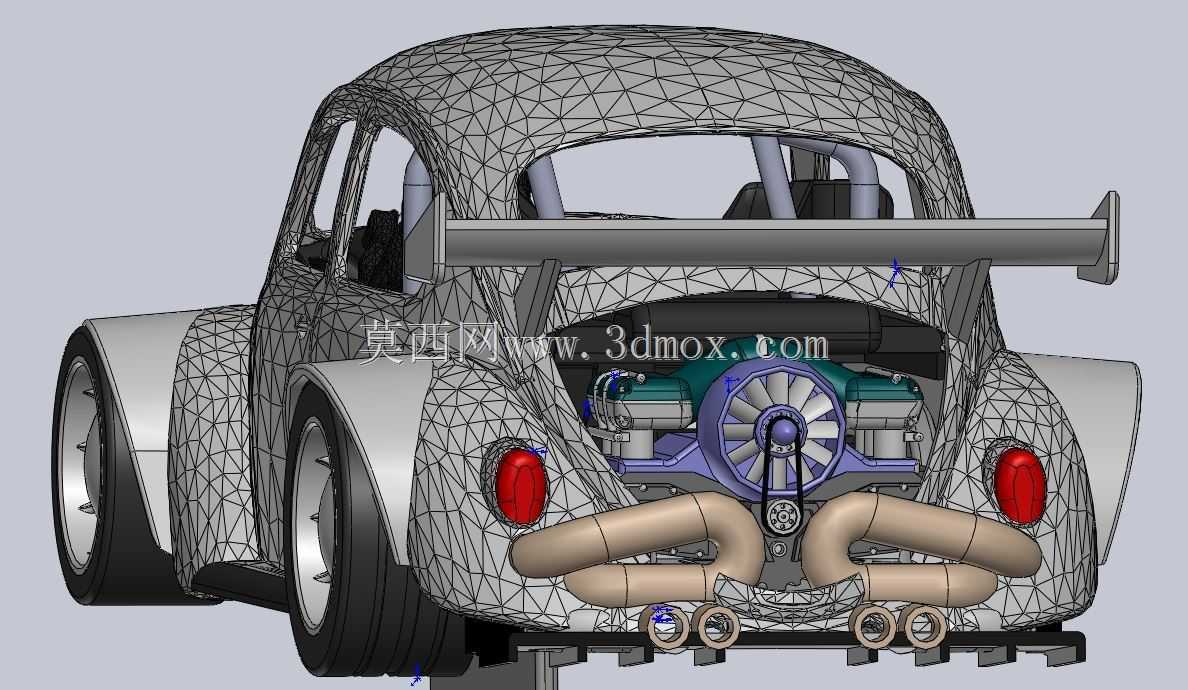

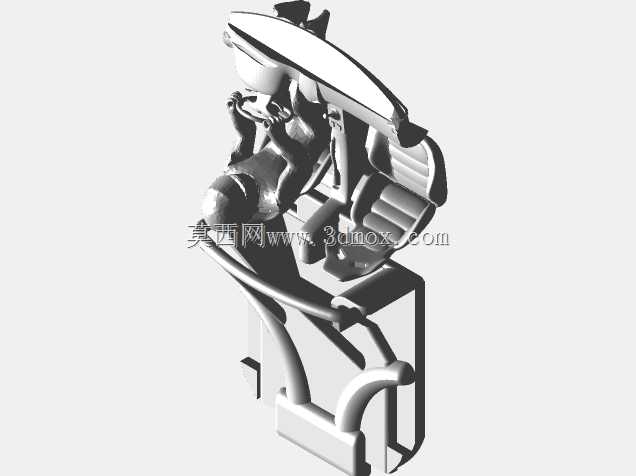

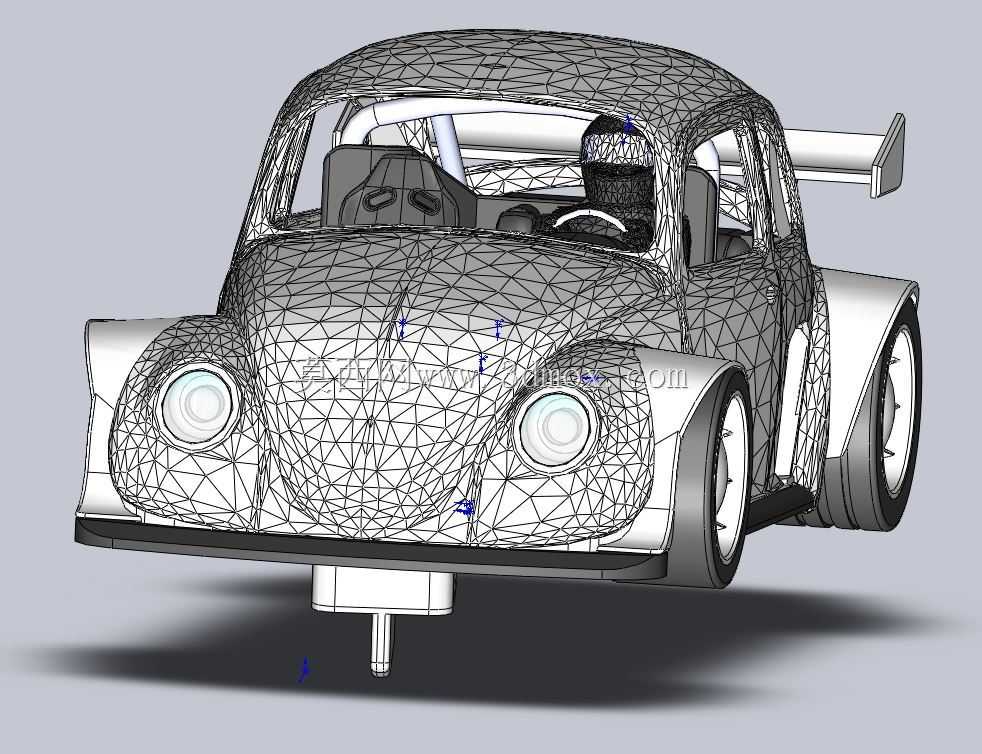

　　这套1:32比例的改装大众甲壳虫槽车三维结构，核心面向民用竞速类槽车赛事的模型开发场景，可直接用于静态展示模型制作、竞速槽车改装参考、车辆改装教学演示等多个实际应用方向，区别于普通民用甲壳虫的原厂结构，整套设计围绕后置动力布局的竞速需求做了全链路的结构适配，所有部件的安装边界都严格遵循1:32的缩放比例，不会出现常规比例模型常见的装配干涉问题。从结构设计逻辑来看，整套模型完全复刻了改装车后置水平对置动力单元的布局特征，车尾外露的涡轮组件与等长排气歧管做了独立的结构拆分，每一段排气弯管的弯折半径都参考实车改装的管路走向设计，既保证了外观的还原度，也预留了后续加装微型动力组件的安装空间，

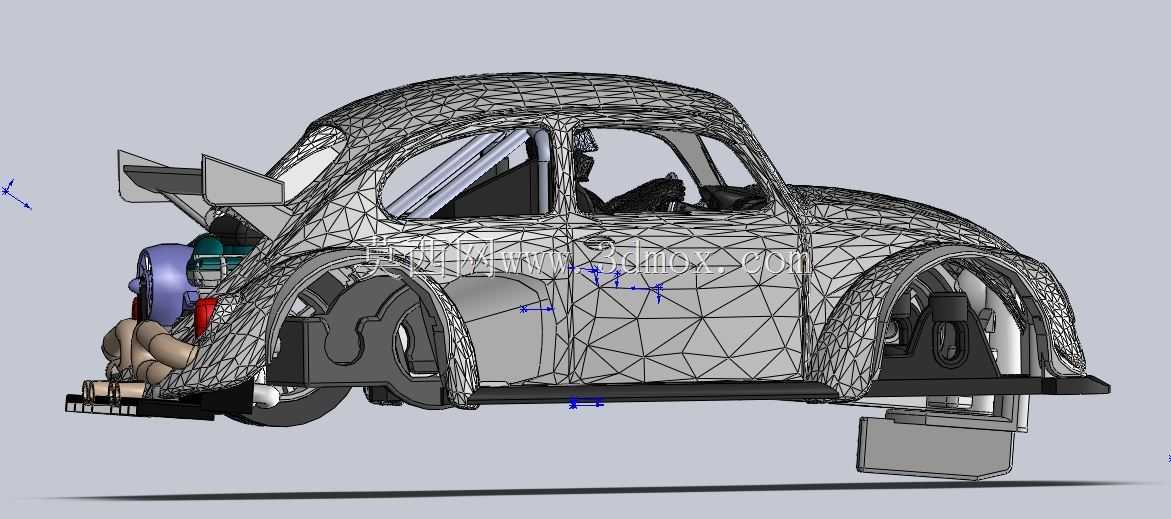

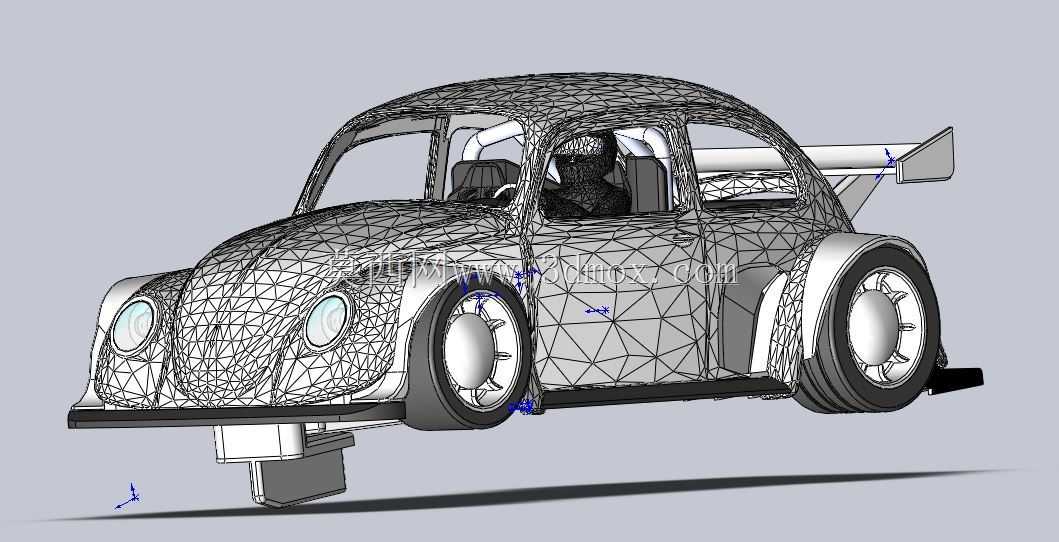

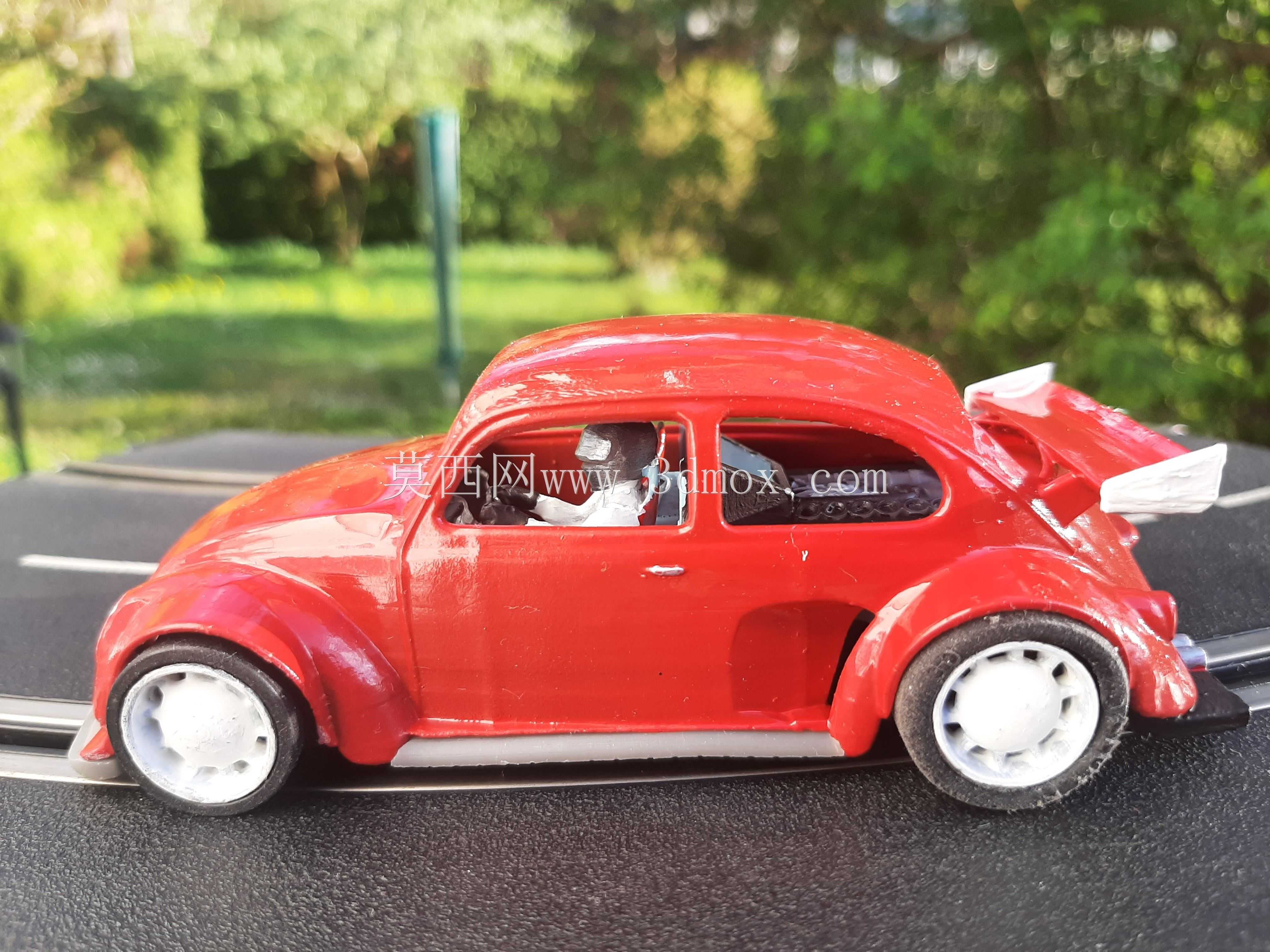

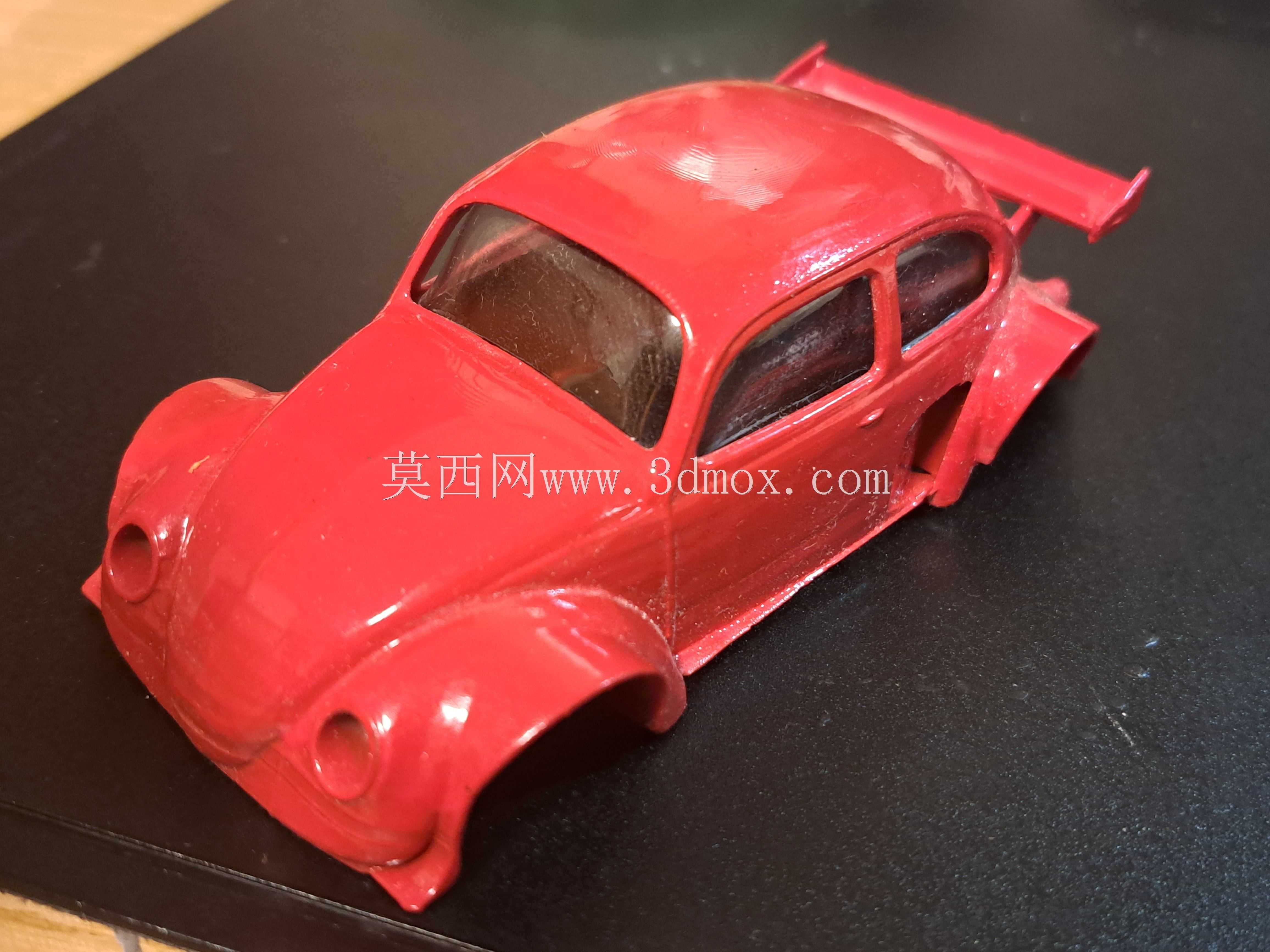

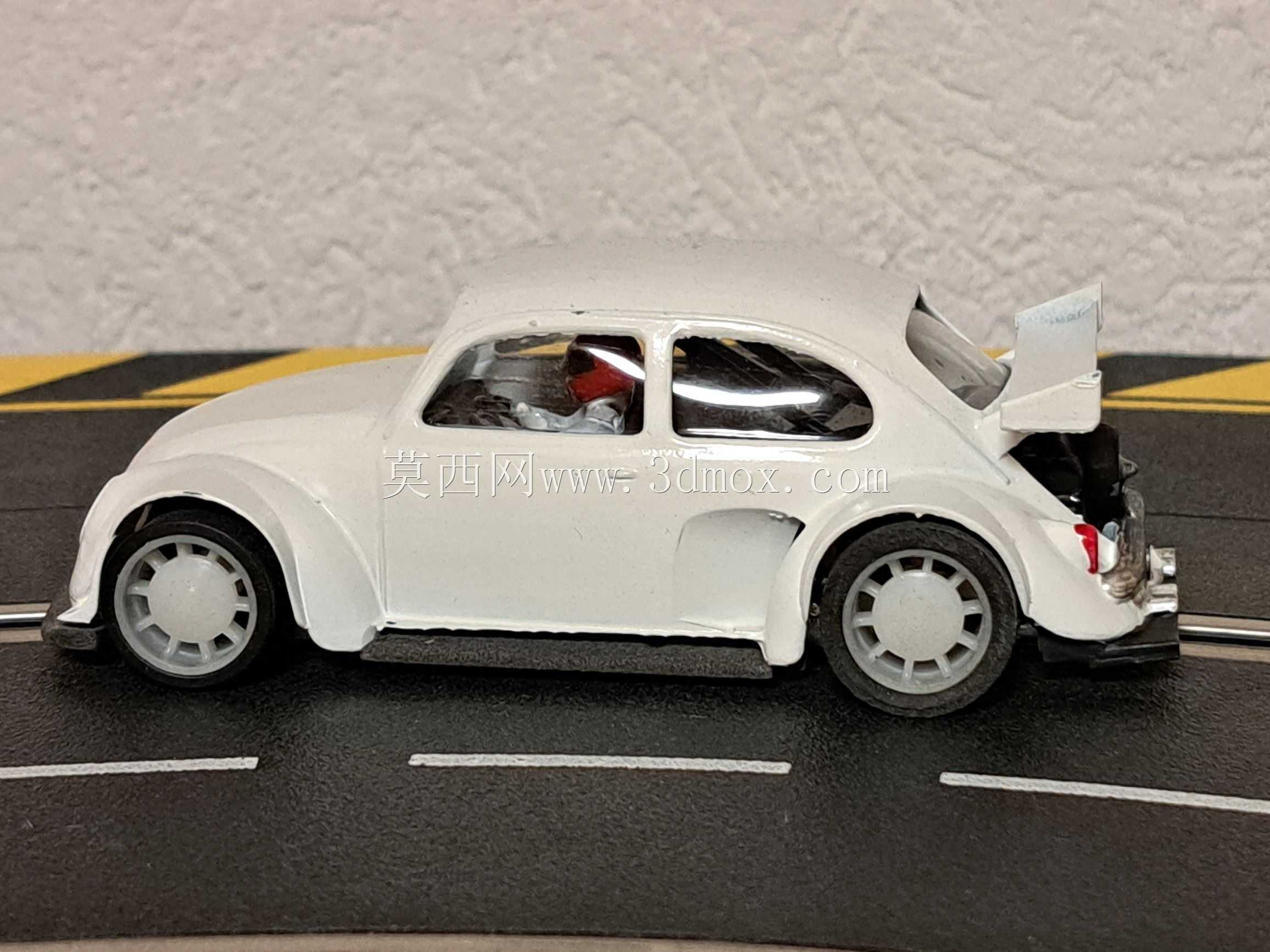

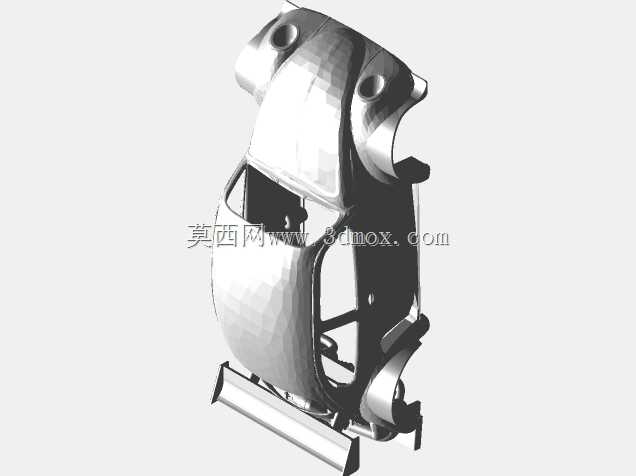

　　排气尾段的四个出口位置与后保险杠下沿的间隙控制在0.8mm，完全匹配槽车赛道行驶时的离地间隙要求，不会出现过弯时管路剐蹭赛道的问题。车身部分保留了经典甲壳虫的圆弧车顶轮廓，但针对竞速需求做了宽体轮拱的结构拓展，前后轮距相比原厂民用版甲壳虫模型加宽了4.2mm，轮拱内侧与轮胎的间隙控制在1mm，既可以容纳大宽度的竞速专用橡胶轮胎，也不会因为间隙过大导致行驶过程中卡入赛道杂物。车尾加装的固定式大尾翼做了独立的支撑结构设计，两个支撑柱直接连接到车尾的内置防滚架结构上，并非粘贴式的外观装饰件，能够承受槽车高速行驶时的下压力载荷，尾翼的攻角设置为12度，是经过多轮槽车赛道测试验证的最优角度，能够在直道段提供足够的下压力，

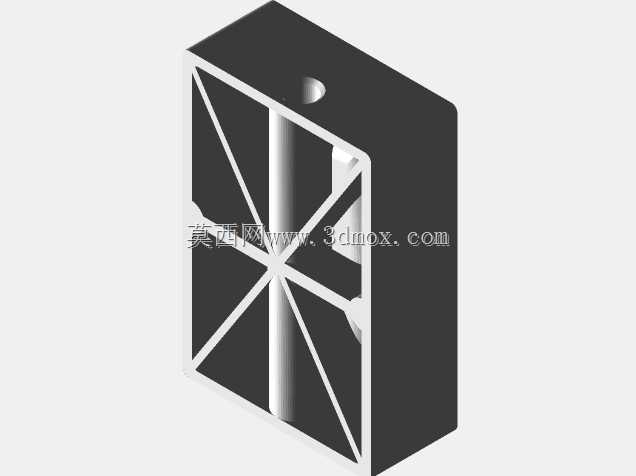

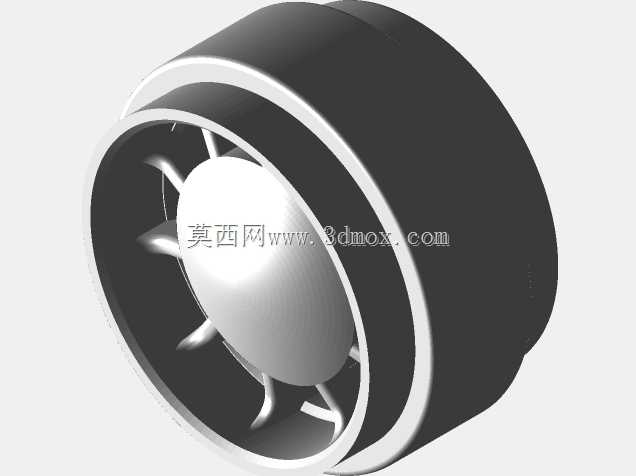

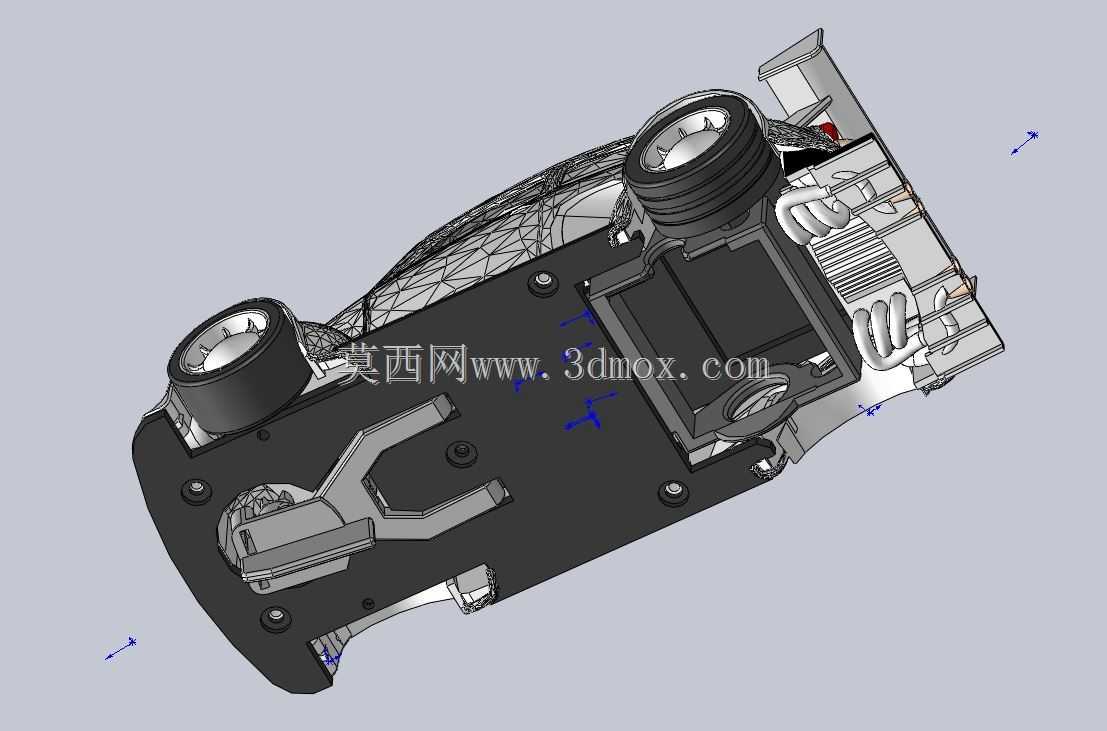

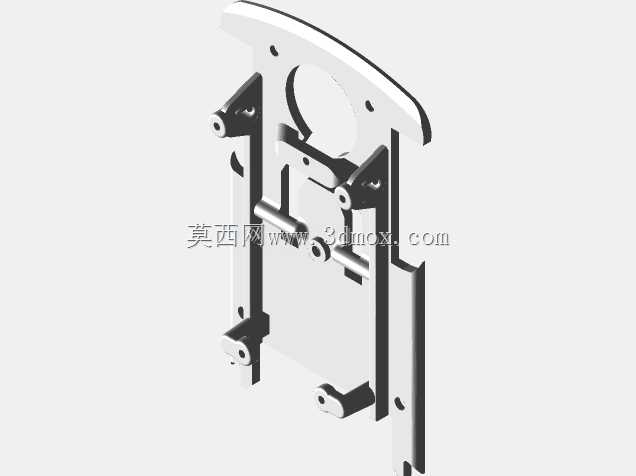

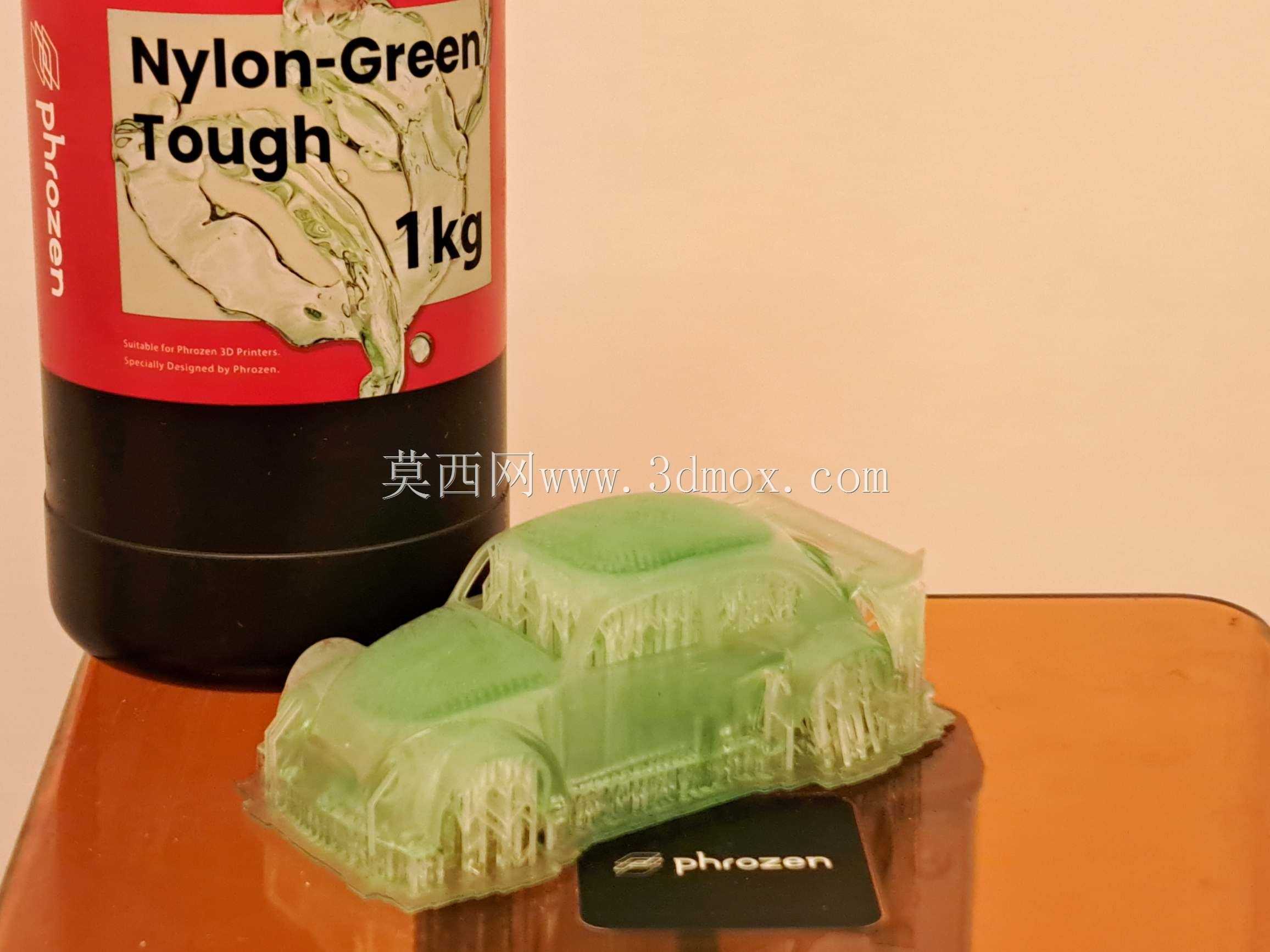

　　同时不会带来过大的风阻影响尾速。底盘部分采用了模块化的设计思路，10K规格的底盘主体与电机安装支架做了拆分设计，电机支架选用适配SLS工艺的PA12材料对应的结构厚度，所有安装孔位的尺寸都匹配12V规格微型电机的安装基准，青铜衬套的安装位与传动轴的同轴度公差控制在0.02mm以内，能够有效降低动力传输过程中的抖动问题。传动系统的小齿轮与尾牙的模数匹配1:32比例槽车的通用传动规格，54mm规格的轮轴安装位完全适配市面主流的槽车轮毂组件，轮胎部分区分了前后轮的宽度参数，后轮宽度比前轮宽2mm，能够为后置动力布局提供足够的抓地力，避免起步时出现打滑空转的问题。车身覆盖件的壁厚统一设置为1.2mm，适配光固化3D打印的成型工艺要求，

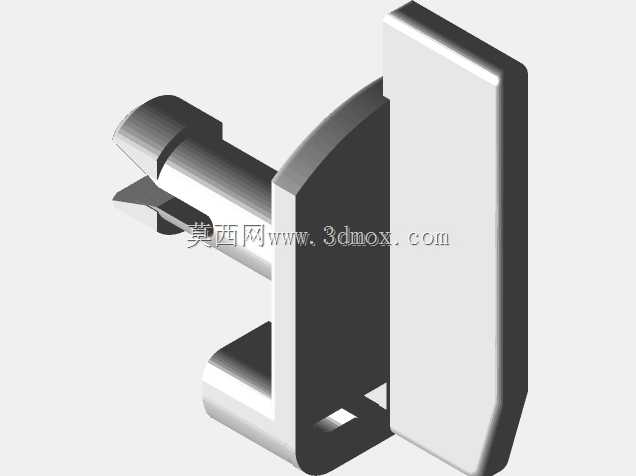

　　尼龙材质的车身结构件做了局部的加强筋设计，在车门、车顶等容易出现形变的位置增加了0.5mm厚的内置加强筋，既不会增加过多的整体重量，也能保证模型在高速碰撞时不会出现结构性碎裂。车内部分的防滚架结构做了完整的还原，每一根防滚架的管径都按照实车改装的规格等比例缩放，防滚架与车身底盘的连接点都做了加厚处理，能够在车辆出现翻滚时为车身结构提供足够的支撑。车灯部分的红色尾灯罩做了独立的结构拆分，预留了0.3mm的壁厚空间，可以后续加装微型LED灯组实现灯光效果，灯罩与车尾安装位的配合公差控制在0.1mm，装配后不会出现松动脱落的问题。整套结构的所有部件都做了装配干涉校验，相邻部件之间的最小间隙控制在0.1mm以上，完全满足3D打印、树脂浇筑等多种小批量制作工艺的要求，不需要后续做大量的打磨修整工作，能够直接用于模型的生产制作。针对槽车赛事的实际使用需求，整车的重心位置做了针对性的优化，电池安装位设置在底盘前部的中轴线位置，能够平衡后置电机带来的重心后移问题，避免车辆在高速过弯时出现甩尾失控的情况，车身前后重量比控制在45:55，是后置后驱槽车的最优重量分配区间。轮拱内部的刹车结构做了简化处理，保留了刹车盘与卡钳的外观特征，同时不会影响车轮的转动顺畅度，卡钳与轮毂内侧的间隙控制在0.3mm，不会出现转动剐蹭的问题。
