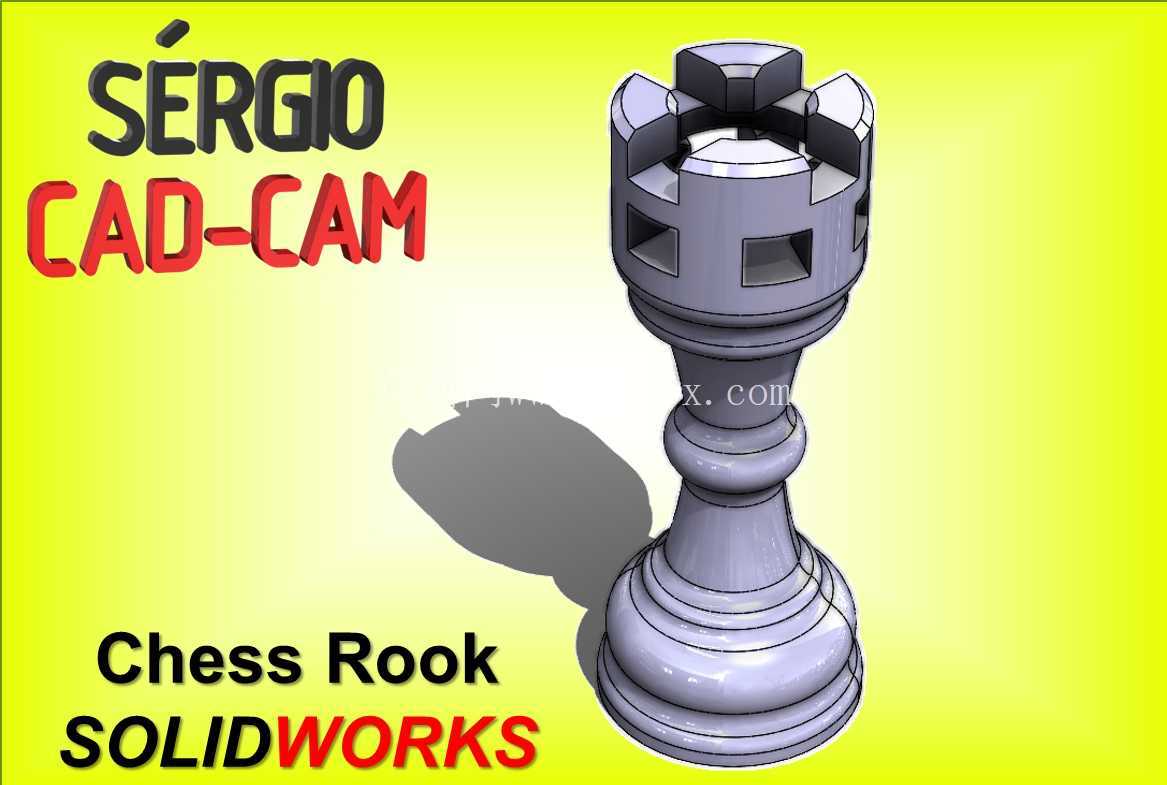

SolidWorks制作国际象棋车棋子三维结构

　　这款国际象棋车棋子的三维结构设计，最初的需求来自定制化棋具生产场景，区别于常规注塑量产的标准化棋子，该结构可适配实木雕刻、树脂3D打印、金属精密铸造等多种加工工艺，覆盖从高端收藏级棋具到日常教学用棋的不同应用场景。在实际棋类活动中，车作为国际象棋里横向纵向移动的核心进攻棋子，其造型辨识度直接影响棋手的使用体验，传统车棋子多采用简化城堡造型，但细节处理往往忽略握持手感与摆放稳定性，这款结构在设计阶段就针对这两个实际使用痛点做了针对性优化。

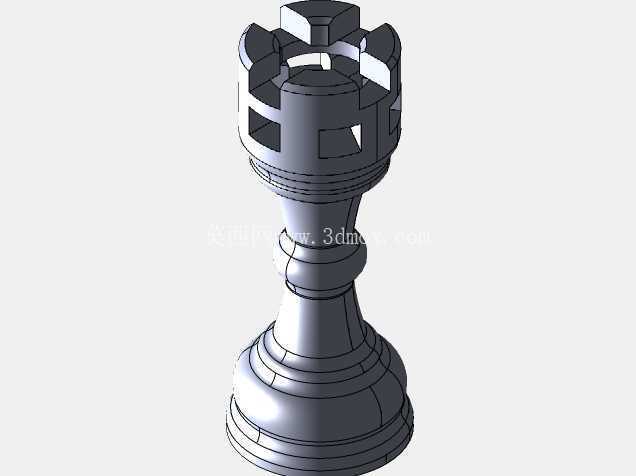

　　从功能特性来看，棋子整体采用回转体加局部切削的组合结构，底座部分设计了三层阶梯式圆弧过渡，最底层接触平面直径占整体高度的三分之一，摆放时与棋盘接触面积足够大，即使棋盘存在轻微倾斜或者日常拿放时的小幅碰撞，也不会出现倾倒歪斜的情况，能满足正式比赛中对棋子摆放稳定性的要求。中部握持段做了收腰圆弧处理，直径比上下段小15%左右，手指捏持时贴合指腹曲线，长时间对局中反复移动棋子也不会产生硌手的不适感，同时收腰段的圆弧过渡没有尖锐棱角，不管是木质加工还是金属铸造，都能避免后续打磨工序出现应力集中的问题。上部的城堡造型部分，没有采用完全封闭的实心结构，而是在四个立面开设了对称的方形镂空，一方面还原了传统城堡的城垛视觉特征，另一方面有效降低了棋子整体重量，对于需要携带外出的便携棋具来说，单枚棋子重量控制在15g以内，整副棋总重不会超过500g，大幅降低携带负担，同时镂空结构在树脂打印或者金属铸造时，能减少材料用量，降低加工过程中的收缩变形概率，提升成品合格率。

　　设计思路上，整体以回转特征为基础主体，先通过旋转凸台完成底座、收腰段、上部柱体的基础轮廓，再通过拉伸切除完成城垛的缺口造型与立面方形镂空，所有特征的圆角过渡都统一采用R0.5到R2的参数区间，没有过小的圆角特征，不管是后续CNC雕刻加工时的刀具路径规划，还是3D打印时的支撑添加，都能减少工艺难度。城垛部分的八个凸起块做了等距分布，相邻凸起的间隙宽度与凸起宽度保持1:1的比例，视觉上更协调，同时凸起的边角做了小圆弧倒角，避免日常使用中磕碰掉角，延长棋子的使用寿命。

　　外形尺寸与安装边界方面，整体高度控制在45mm，最大外径位于底座最下端为18mm，上部城堡段外径为16mm，收腰段最小直径为12mm，这个尺寸比例既符合国际棋联推荐的比赛用棋子尺寸规范，也适配常规2英寸方格的标准国际象棋棋盘，摆放时棋子底部不会超出棋盘方格边界，相邻棋子摆放时也不会出现互相干涉的情况。方形镂空的尺寸为4mm*4mm，距离城堡段外表面的壁厚保持2mm，不管是采用木质雕刻还是金属铸造，这个壁厚都能保证结构强度，不会出现日常使用中薄壁断裂的问题。底座最下端的接触平面做了0.2mm的浅凹槽设计，后续可以粘贴绒布防滑垫，避免移动棋子时刮花棋盘表面，同时凹槽深度刚好匹配常规1mm厚绒布压缩后的厚度，粘贴后绒布不会突出底座平面，保证摆放时的平整度。

　　在实际生产适配中，该结构的所有特征都具备良好的工艺兼容性，针对木质加工场景，回转体部分可以直接通过车床车削完成，上部的镂空与城垛结构可以通过四轴雕刻机一次加工成型，不需要二次装夹，能有效提升加工效率；针对3D打印场景，所有镂空结构都具备自支撑角度，不需要添加额外内部支撑，打印完成后只需要去除底部少量支撑即可进行后处理，减少后处理工作量；针对金属铸造场景，结构的拔模斜度统一设置为1度，能顺利完成脱模，壁厚均匀不会出现铸造缩孔缺陷。
