Solidworks制作国际象棋兵棋子结构设计

　　本次完成的国际象棋兵棋子三维结构，是针对棋牌用品精细化设计需求完成的实体建模成果，可直接对接后续的3D打印、注塑开模、数控铣削加工等不同生产场景，覆盖个人定制文创摆件、批量棋牌产品生产、教学演示样件制作等多类应用需求。从实际使用场景出发，日常棋牌对局中棋子需要频繁被拿取、移动、落位，长期使用过程中会存在反复的摩擦、轻微磕碰，甚至偶尔的跌落情况，因此整个结构设计全程围绕使用稳定性、握持手感、耐用性三个核心维度展开，没有做冗余的装饰性结构，所有曲面过渡都兼顾加工可行性与实际使用体验。

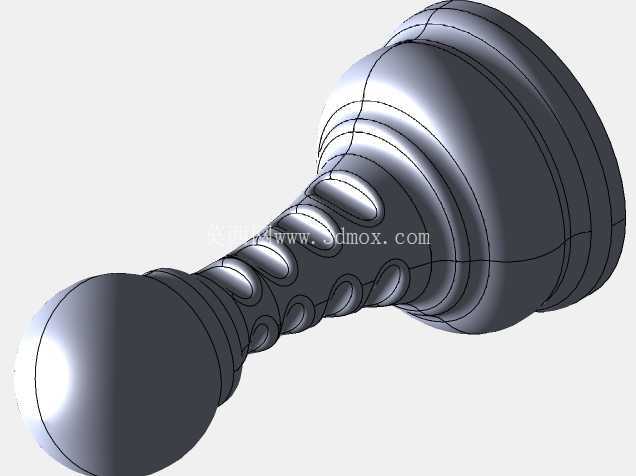

　　结构设计阶段首先确定了棋子的三段式核心构型，底部为圆盘形基座，中段为带环形凹槽的支撑柱身，顶部为光滑球形端头，三个部分之间全部采用G2连续的圆角曲面过渡，不存在尖锐棱角，既避免了加工过程中出现应力集中导致的工件开裂问题，也能消除日常使用时划伤手部、刮蹭棋盘表面的隐患。基座部分的直径与整体高度的比例经过反复调整，最终确定的宽基结构可以让棋子的重心落在基座垂直投影的中心区域，即使棋盘存在轻微的倾斜、或者落位时施加的侧向力稍大，棋子也不会出现倾倒的情况，完全满足正式棋牌对局的稳定性要求；基座的下表面做了0.02mm的微凹处理，既可以避免平面加工时出现的边缘翘曲导致放置不稳，也能减少基座与棋盘表面的接触面积，降低移动过程中的摩擦阻力，移动棋子时不会出现卡顿、刮花棋盘漆面的问题。

　　中段柱身的环形凹槽设计并非单纯的装饰结构，凹槽的深度、宽度、间距都经过人机工程层面的校核，成年人手指捏持棋子时，指腹刚好可以贴合在凹槽的曲面位置，增加捏持时的摩擦力，即使手心出汗也不会出现棋子滑落的情况；同时凹槽的圆角半径全部设置为R1.2以上，不管是采用FDM3D打印的层叠堆积工艺，还是采用注塑成型的模具脱模工艺，都不会出现卡滞、积料、层间结合力不足的问题，不需要额外做支撑结构就能完成加工，能有效降低生产环节的成本与后处理工作量。柱身与顶部球形端头的衔接位置做了收窄的颈状过渡，一方面可以从视觉上区分棋子的不同结构段，提升整体造型的辨识度，另一方面也能减少顶部球头位置的材料堆积，避免注塑生产时出现缩痕、3D打印时出现塌陷的工艺缺陷。

　　顶部球形端头的表面粗糙度要求设置为Ra1.6，不管是后续做抛光、电镀、喷漆还是木纹转印的表面处理，都能获得均匀的附着效果，不会因为曲面曲率变化过大出现表面处理不均的问题。整个棋子的壁厚设计遵循均匀化原则，实体结构的壁厚差控制在0.5mm以内，如果后续需要做空心轻量化设计，只需要在模型基础上抽壳1.5mm壁厚即可，不需要额外调整曲面结构，抽壳后的内部加强筋可以直接沿柱身凹槽的位置布置，不会影响外部的外观效果。

　　安装与适配边界层面，棋子的基座直径适配目前主流的国际象棋棋盘格尺寸，放置在标准55mm边长的棋盘格内时，基座边缘与格线预留了足够的安全距离，移动棋子时不会与相邻格的棋子发生碰撞；整体高度也符合国际象棋赛事对棋子尺寸的比例要求，兵棋子的高度与其他棋子的高度差符合通用规范，不会出现辨识度不足的问题。针对不同的加工场景，模型的所有曲面都做了缝合处理，不存在破面、重叠面、自由边等几何错误，导入到任何加工编程软件中都可以直接生成刀路或者打印路径，不需要额外做几何修复工作；如果需要做个性化定制，比如在柱身凹槽位置添加标识、在基座底部雕刻文字，只需要在对应曲面位置做拉伸切除或者包覆特征即可，不会破坏整体的曲面连续性。

　　从结构耐用性角度出发，所有转角位置的圆角都做了等强度校核，日常使用中最容易发生磕碰的基座边缘、球头顶部位置，都做了加厚处理，即使从1米高度跌落至硬质木质桌面，也不会出现断裂、崩角的情况；长期反复握持摩擦的柱身位置，曲面的曲率变化平缓，不会出现应力集中导致的疲劳损坏，完全满足日常棋牌使用的寿命要求。
