工业设备用铰接式支撑固定支架结构

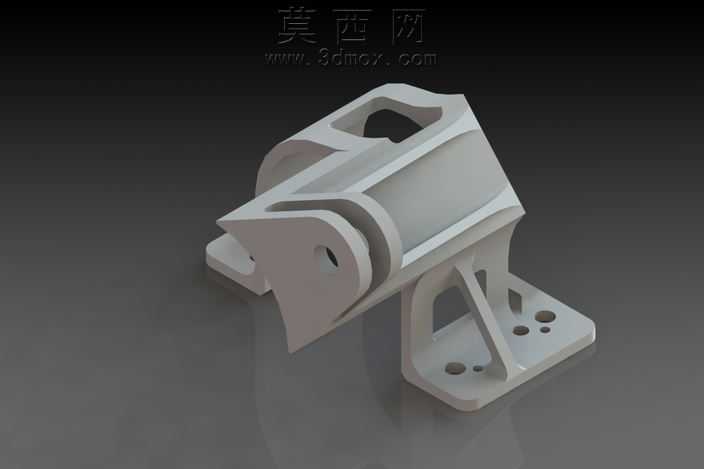

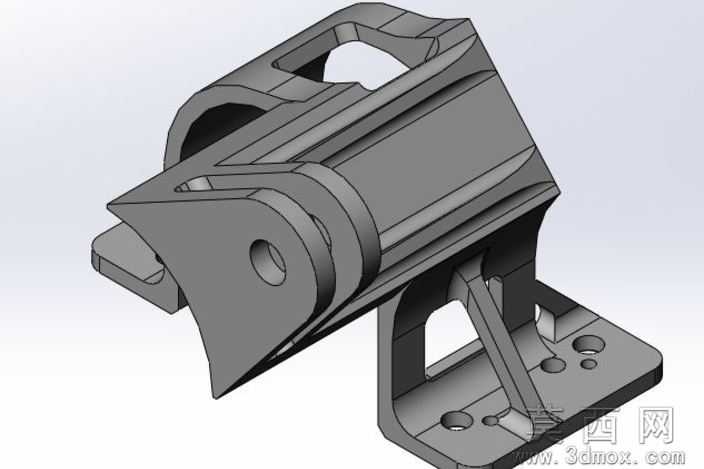

该支架采用SolidWorks三维软件完成全参数化建模，建模过程中先以底部安装基板为基准绘制草图，通过拉伸凸台命令生成带安装孔的底板结构，底板上预留的多个圆形安装孔可适配不同规格的紧固件，满足多场景安装固定需求。建模时对支撑肋板采用筋特征命令生成，在保证结构承重强度的同时减少了材料冗余，实现轻量化与结构刚性的平衡。上部铰接部位采用同轴心的凸台与通孔设计，建模过程中严格控制孔位同轴度公差，保证铰接部件转动时的顺畅度，避免出现卡滞问题。上部的异形夹持结构通过多步拉伸切除与圆角过渡命令完成，所有棱边均添加了适配的圆角特征，既消除了应力集中隐患，也提升了零件的工艺性，避免加工时出现锐边伤人的问题。渲染阶段采用哑光金属材质赋予模型，模拟常用的碳钢喷塑表面处理效果，通过调整环境光与漫反射参数，清晰呈现出支架各部位的结构层次，肋板的加强结构、铰接孔的配合面、安装板的孔位布局都能直观展现。设计思路上，该支架兼顾了固定支撑与角度调节的双重功能，底部的平板结构可稳定贴合安装基面，倾斜的支撑肋将上部铰接结构的受力均匀传导至底板，避免局部应力过大导致结构变形。上部的铰接结构可配合销轴实现配套部件的角度调整，侧面的限位结构可控制调节角度范围，防止过度转动造成部件损坏。整体结构没有冗余的设计元素，每一处特征都服务于承重、连接、调节的核心功能，建模过程中所有尺寸均按照通用机械配件的标准参数设定，可直接导出工程图用于生产加工，也可导入装配体中完成整体设备的虚拟装配验证，检查与其他部件的干涉情况，提前优化设计方案。
