计算机机箱侧装式通风散热面板结构

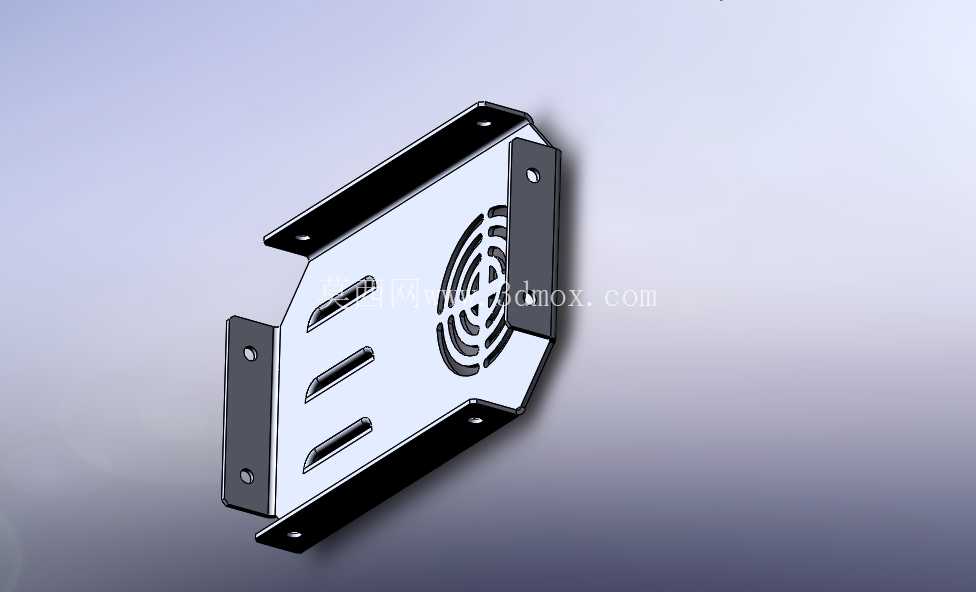

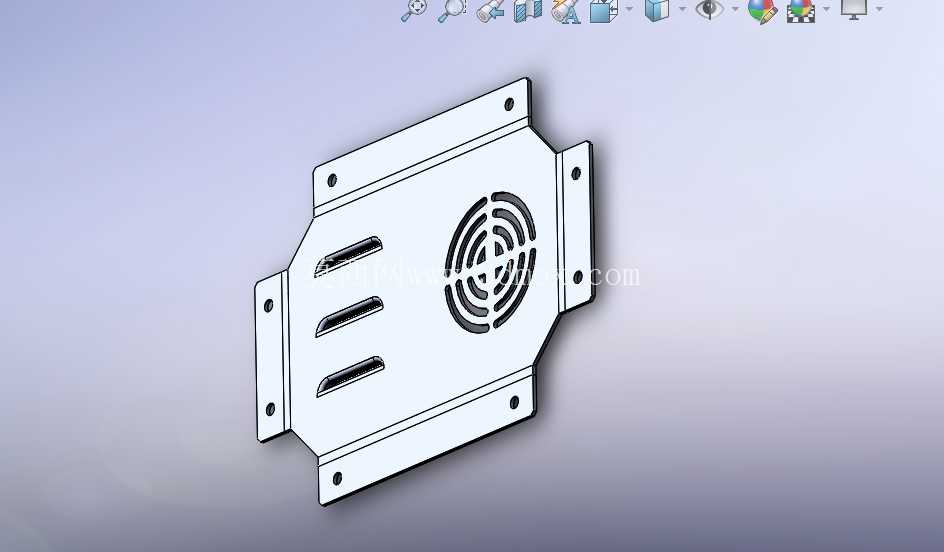

　　在台式计算机、工业控制计算机的机箱结构设计中，通风面板是承担机箱内部热交换、气流导向的核心结构件，这类部件多布置在机箱侧盖对应CPU、显卡等高热耗硬件的位置，通过定向的气流通道设计，将散热风扇带动的外部冷流导入机箱内部，同时把硬件工作产生的热流快速导出，避免密闭机箱内部出现热量堆积，保障电子元器件在额定工作温度区间内稳定运行。不同于普通机箱的大面积冲孔网结构，这款通风面板采用了分区式的气流通道设计，中心区域设置同心圆加十字筋的格栅式通风区，环形排布的通风缝隙可以在保证通风面积的前提下，提升面板整体的结构抗形变能力，避免钣金件在运输、安装过程中受挤压出现凹陷变形，十字加强筋将圆形通风区分隔为四个独立的通风扇区，能够对穿过面板的气流做初步的整流，减少气流穿过面板时产生的紊流噪音，这一设计在对运行噪音有要求的商用办公主机、静音工控机场景中尤为实用。

　　面板侧边设置了三组平行的长条形通风槽，长槽的开设方向与机箱内部散热风扇的气流轴向保持平行，能够辅助中心通风区完成边缘区域的气流交换，避免机箱边角位置出现散热死角，长槽的宽度控制在2.5mm以内，既可以保证足够的通风过流面积，也能阻挡较大尺寸的异物、昆虫进入机箱内部，降低内部电路板短路、硬件损坏的风险。面板的安装结构采用了外延式带孔安装耳设计，六个安装耳分别分布在面板的六个边角位置，每个安装耳上都预制了标准的螺丝过孔，安装时不需要在面板主体上额外开设安装孔，不会破坏面板主体的密封防护性能，安装耳与面板主体采用一体化折弯成型工艺，折弯处做了R角过渡处理，避免应力集中导致的折弯处开裂问题，安装耳的平面度控制在0.1mm以内，能够保证安装后面板与机箱侧壁完全贴合，不会出现缝隙漏风、振动异响的问题。从设计思路来看，这款面板优先平衡了通风效率、结构强度与防护性能三个核心需求，没有为了追求极致通风率盲目扩大开孔面积，而是通过分区开孔的方式，在保证整体通风面积满足150W热耗硬件散热需求的前提下，保留了面板足够的结构强度，面板主体采用1.2mm厚度的冷轧钢板作为基础材料，成型后做静电喷塑处理，表面的绝缘涂层可以避免面板与机箱内部电子元件接触时出现短路问题，同时也能提升面板的抗锈蚀、抗油污能力，适配工业场景下多粉尘、多油污的复杂使用环境。

　　在安装边界的设计上，这款面板的整体外轮廓尺寸适配标准ATX机箱的侧盖开孔位，安装孔位的中心距与市面上主流机箱的侧盖安装螺柱位置完全匹配，不需要对原有机箱做二次改装就可以直接替换安装，面板的凸起高度控制在8mm，安装后不会突出机箱侧盖外表面，不会影响机箱的整体外观平整度，也不会在机箱堆叠放置时产生干涉。面板的所有开孔边缘都做了去毛刺处理，安装和维护过程中不会划伤操作人员的手部，也不会割伤穿过面板附近的线材，细节处理符合电子设备结构件的安全设计规范。

　　在实际应用中，这类通风面板不仅可以用在普通台式计算机机箱上，也可以适配小型服务器机箱、工业控制主机机箱、嵌入式设备机箱的通风散热位置，通过调整安装孔位的间距和面板的整体尺寸，就可以适配不同规格的机箱产品，结构的通用性较强。不同于塑料材质的通风格栅，这款金属材质的通风面板具备更好的抗老化性能，在长期高温工作环境下不会出现脆化、变形问题，使用寿命可以覆盖主机的全生命周期，减少后期维护更换的成本。在气流组织设计上，中心圆形通风区的位置刚好对应机箱内部CPU散热风扇的出风方向，风扇吹出的热流可以直接通过中心通风区排出机箱，侧边的长条形通风槽则对应机箱内部的内存、硬盘等发热部件的位置，辅助这些区域的热量散发，整体的气流路径设计经过了实际的热仿真验证，在相同的风扇转速下，比同尺寸的整面冲孔网面板的散热效率提升约8%，同时气流噪音降低3dB左右，兼顾了散热性能与使用体验。
