汽车前双横臂独立悬架结构总成

　　这套前双横臂悬架结构，是面向乘用车辆前轮承载与导向功能开发的行走系统核心总成，日常在车型开发过程中，这类结构多用于偏向操控性能的乘用车、轻型越野车辆的前桥位置，承担着传递车轮与车身之间所有力和力矩的核心作用，同时要缓冲路面传递来的冲击载荷，衰减振动传递，保证车轮按照设定的运动轨迹相对车身跳动，兼顾转向动作的顺畅执行。从实际装车场景来看，这套总成直接集成了轮毂轴承安装位、制动盘固定结构、转向节拉杆连接点、减震器弹簧总成安装座以及上下横臂的车身铰接点位，装车时不需要额外做过多的适配修改，就能完成与副车架、转向机、传动半轴的对接，在整车调校阶段，工程师可以通过调整上下横臂的铰接点位置、摆臂衬套刚度、减震器阻尼与弹簧刚度的匹配，来实现不同定位的操控特性与舒适性能平衡。

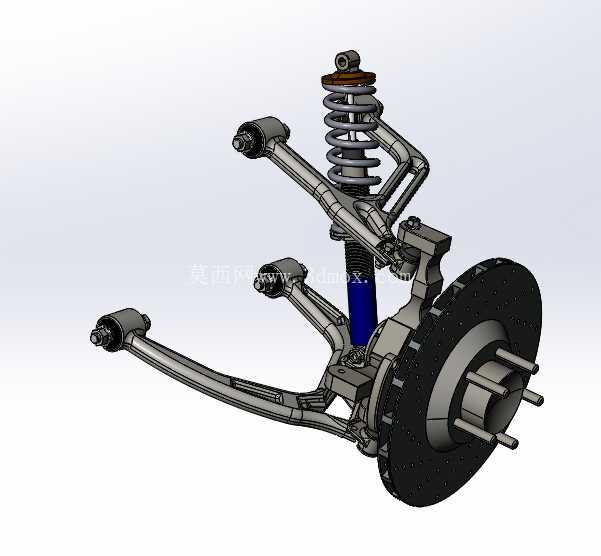

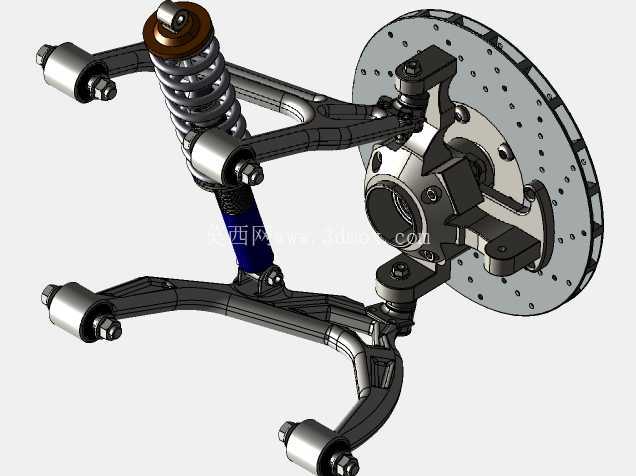

　　设计过程中首先要考虑的是车轮跳动时的定位参数变化规律，双横臂结构的上下摆臂长度比例、铰接点空间坐标是整个结构设计的核心，需要保证车轮上下跳动时，前轮外倾角、前束值、主销后倾角与内倾角的变化量控制在合理区间，避免轮胎出现异常磨损，同时保证转向时的回正力矩符合驾驶手感要求，还要兼顾制动点头、加速抬头时的车身姿态控制，减少不必要的车身俯仰。从结构组成来看，上下两根横臂均采用A字型设计，外侧通过球铰与转向节连接，内侧通过橡胶衬套与副车架或者车身纵梁铰接，这种结构可以很好地承受纵向、侧向的冲击力，同时衬套可以过滤掉路面传来的细碎振动，避免刚性连接带来的异响与冲击直接传递到车身。

　　螺旋弹簧与筒式减震器采用集成式布置，下端固定在下横臂的弹簧座上，上端通过减震器顶胶与车身翼子板内的减震塔连接，这种布置方式可以让弹簧与减震器的受力路径更直接，减少额外的力矩作用在减震器活塞杆上，延长减震器的使用寿命，同时也能给发动机舱留出更多的布置空间，方便动力总成、转向系统的布局。转向节上集成了制动盘的安装法兰、轮毂轴承的装配孔位、转向拉杆的连接球销座，还有ABS轮速传感器的安装点位，所有安装面的形位公差都需要严格控制，保证制动盘的端面跳动量在允许范围内，避免制动时出现方向盘抖动的问题，同时轮毂轴承的安装同轴度要符合要求，减少车轮转动时的阻力与异常磨损。安装边界方面，上下横臂内侧的铰接点间距、减震器上端安装孔的位置坐标、转向拉杆球销的安装点位置，都需要和整车平台的硬点参数完全匹配，横臂摆动时的运动包络需要和周边的翼子板内衬、传动轴、转向横拉杆、制动管路预留足够的安全间隙，避免车轮在最大上跳、最大转向角度时出现运动干涉。制动盘采用通风式结构设计，制动盘的有效制动半径、安装螺栓孔的节圆直径都和对应车型的轮毂、制动卡钳参数匹配，轮辋安装的螺栓数量与分布尺寸符合常规乘用车的规格要求，可以适配多数16-18英寸的常规乘用车辆轮辋。

　　在实际建模过程中，所有的铰接点都保留了实际的装配间隙模拟，摆臂的截面形状是按照受力分析结果优化的，在保证足够强度与刚度的前提下，尽量减少非必要的材料堆积，降低簧下质量，这对于提升悬架的响应速度、改善轮胎贴地性能有很明显的帮助，毕竟簧下质量每减少一公斤，对于操控性能的提升效果要远大于簧上质量的减重。减震器的行程参数、弹簧的刚度匹配都是按照常规紧凑型乘用车的轴荷参数设定的，主销偏移距、 scrub radius这些参数都设定在合理范围内，能够保证直线行驶的稳定性，以及制动时的方向稳定性，即使在左右轮制动力存在轻微偏差时，也不会出现明显的方向跑偏问题。另外整个结构的所有连接紧固件的规格、扭矩要求对应的安装结构都做了还原，比如球销的锥面配合尺寸、衬套的压装孔径、螺栓的穿孔直径，都符合汽车行业的通用设计规范，在做虚拟样机仿真的时候，可以直接导入多体动力学软件，直接添加运动副、衬套刚度参数、减震器阻尼曲线，就能完成悬架K&C特性的仿真分析，不需要再做额外的结构简化与修复，能够大幅缩短前期开发阶段的建模时间，给后续的整车性能仿真、结构强度有限元分析提供准确的数模基础。
