双座后轮驱动三轮电动代步车底盘结构

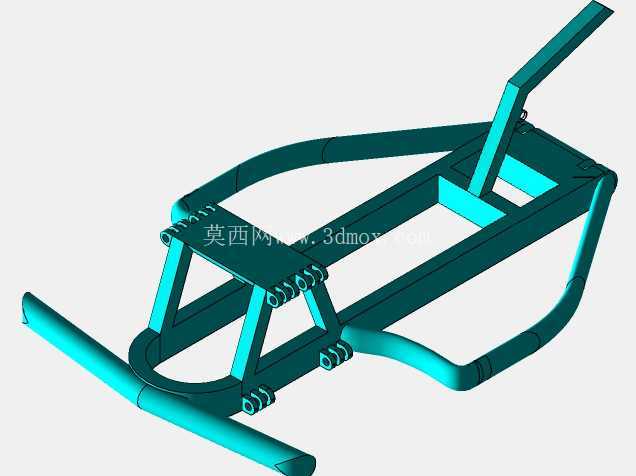

　　这款三轮电动代步结构采用前单轮转向、后双轮驱动的布局形式，整体车架采用钢管桁架式焊接结构，在控制整备质量的前提下保证了底盘的扭转刚度与弯曲强度，适配短途低速出行、景区观光、园区通勤等多类场景的使用需求。从实际使用场景出发，该结构取消了传统乘用车的封闭车身外壳，直接外露底盘行走与驱动系统，既能够作为轻量化电动代步车的基础底盘进行外覆盖件的加装适配，也可直接用于场地内的短途接驳作业，相比传统四轮电动代步结构，更小的转弯半径让其在狭窄园区、社区巷道内的通行灵活性大幅提升。

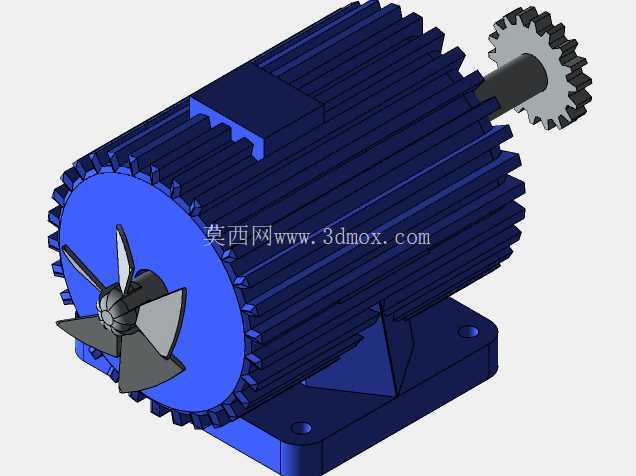

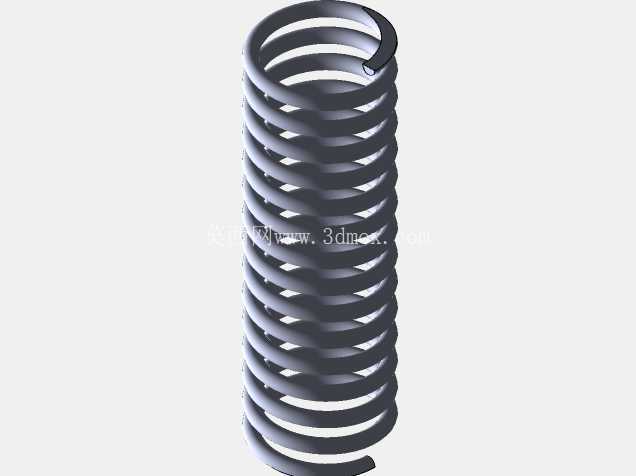

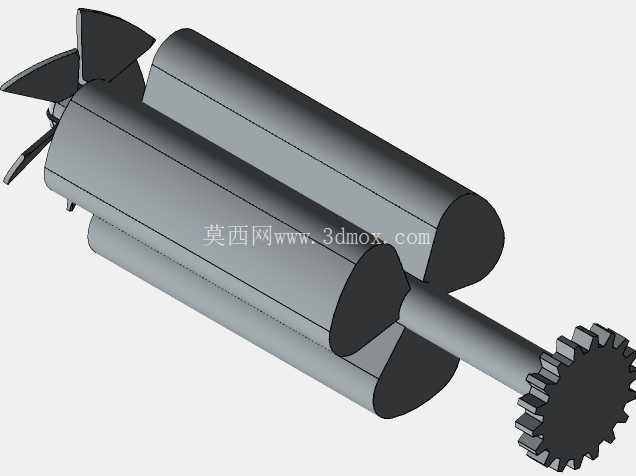

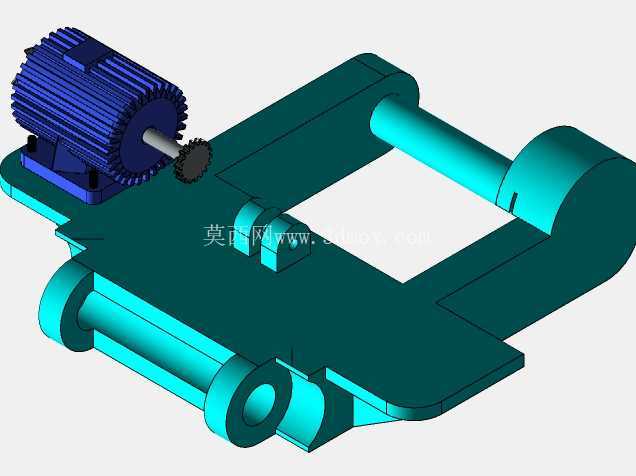

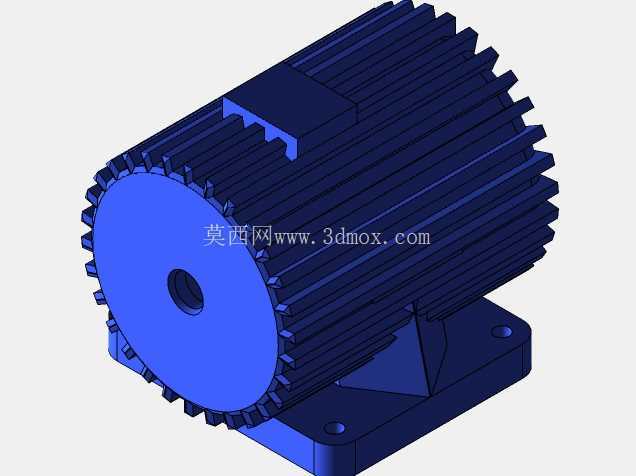

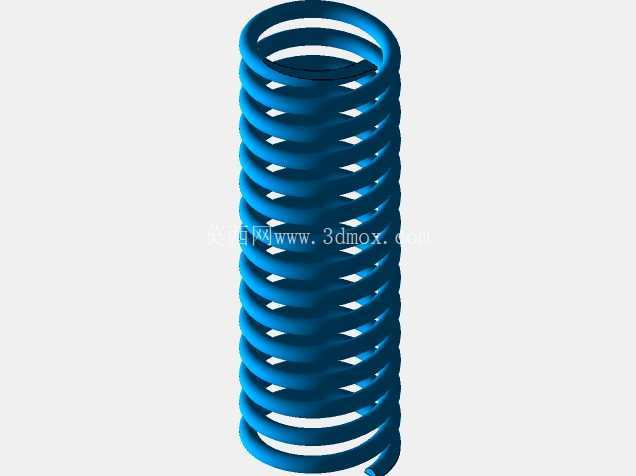

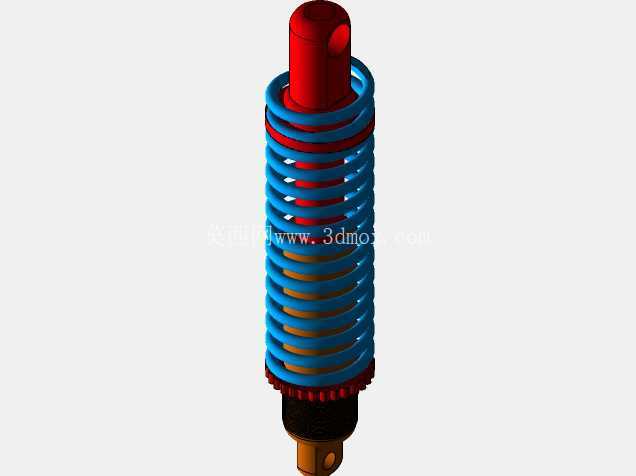

　　动力布置上采用后轮单侧集成驱动电机的方案，将驱动电机直接固定在后桥左侧的安装位，通过减速机构直接将动力传递至左侧后轮，另一侧后轮随动转动，这种布置方式省去了传统后桥差速器的复杂结构，降低了底盘整体重量与机械传动损耗，同时简化了后期维护的流程，适配低速工况下的行驶需求，在平整铺装路面行驶时，单轮驱动的形式足以满足起步、爬坡的动力输出要求，配合后轴两侧的螺旋弹簧与阻尼减震器组成的独立悬架结构，能够过滤路面传递的小幅颠簸，保证双座驾乘位置的乘坐舒适度。

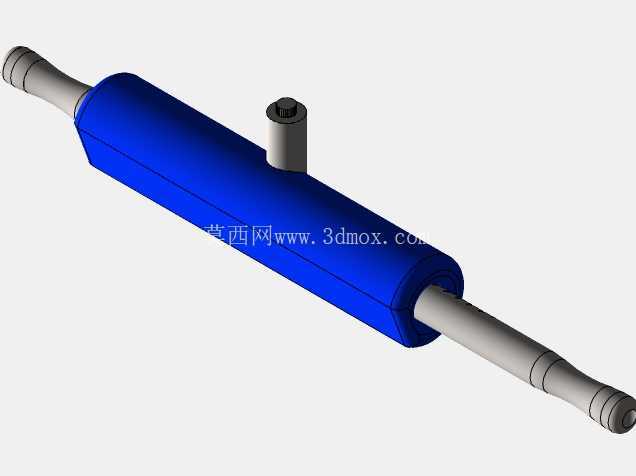

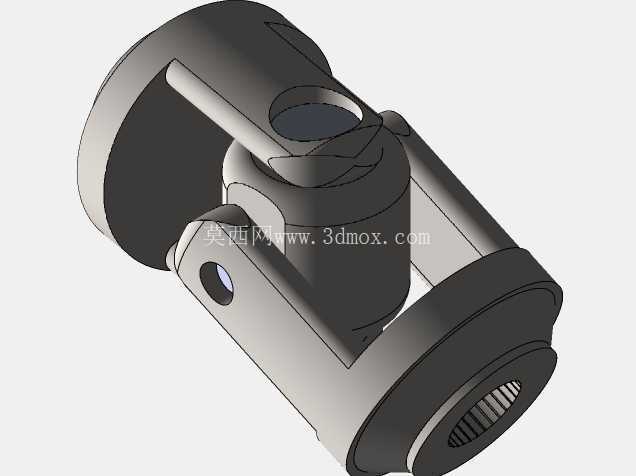

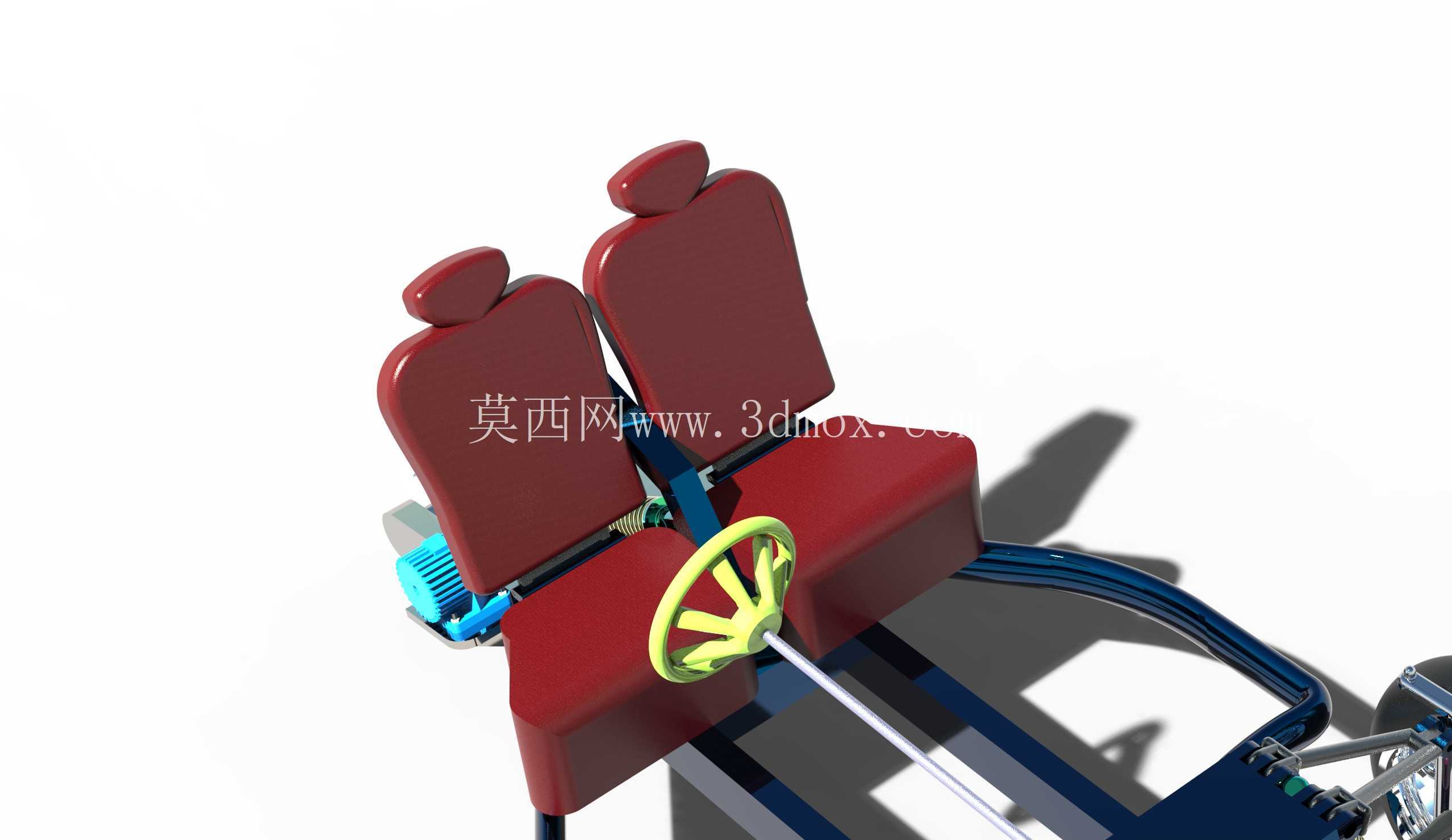

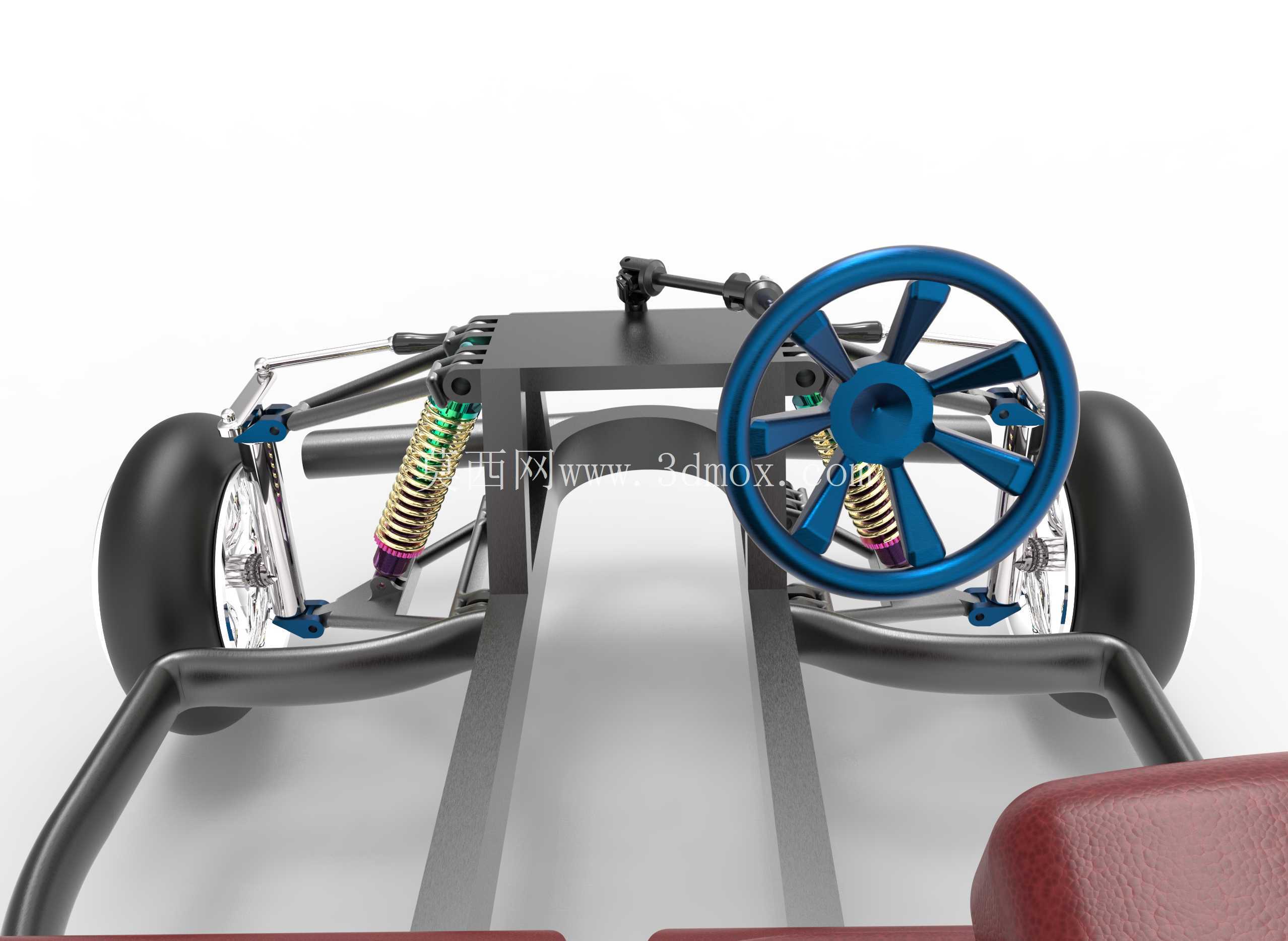

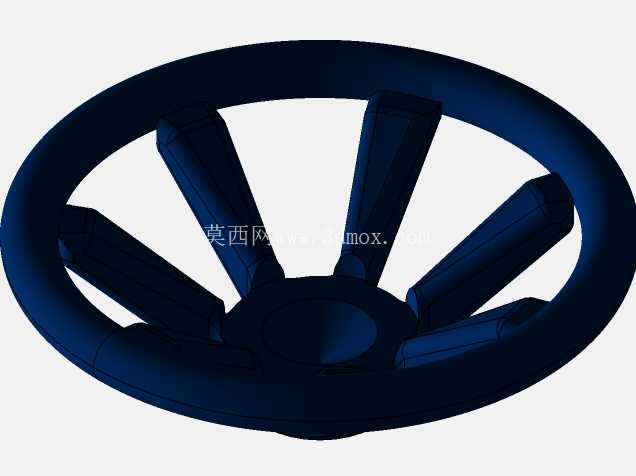

　　转向系统采用前置单轮转向结构，方向盘通过转向柱直接连接前轮转向节，转向传动比设定偏向轻便操控，无需额外的助力结构即可实现灵活转向，适配低速行驶下的转向操作需求。车架中部的双座安装位采用前后错落的布置形式，既能够缩短车架整体的纵向长度，又能避免两名乘员乘坐时的空间干涉，座椅采用一体化支撑结构，直接通过螺栓固定在车架中部的安装横梁上，安装点位预留了通用的固定孔位，可根据使用需求更换不同材质、不同支撑形式的座椅组件。

　　从安装边界尺寸来看，整车轴距控制在1.8米以内，前轮距与后轮距的差值适配三轮行驶的稳定性要求，整车宽度控制在1.2米级别，能够满足非机动车道的通行宽度要求，车架底部的离地间隙设定为150毫米左右，能够应对普通城市道路的减速带、轻微坑洼路面的通行需求，不会出现底盘剐蹭的问题。车架上预留了电池组的安装空间，可将动力电池组布置在座椅下方的车架空腔位置，降低整车重心，进一步提升行驶稳定性，电池安装位预留了标准的固定支架点位与走线槽，方便进行电池组件的选型与装配。

　　行走系统采用小尺寸铝合金轮毂配合真空轮胎，轮毂的安装孔位适配常规电动代步车的通用轴承规格，后期更换维护的配件通用性较强，前轮转向节的主销后倾、外倾参数经过适配调校，保证直线行驶的稳定性与转向回正的力矩特性，后轮的安装位预留了刹车组件的安装接口，可根据使用需求加装碟刹或鼓刹组件，满足不同制动性能的要求。车架的钢管连接处采用满焊焊接工艺，关键受力位置加装了三角形加强筋片，避免长期行驶过程中焊缝出现疲劳开裂的问题，所有钢管的端面都做了封堵处理，防止内部进入水汽造成锈蚀，延长底盘结构的使用寿命。

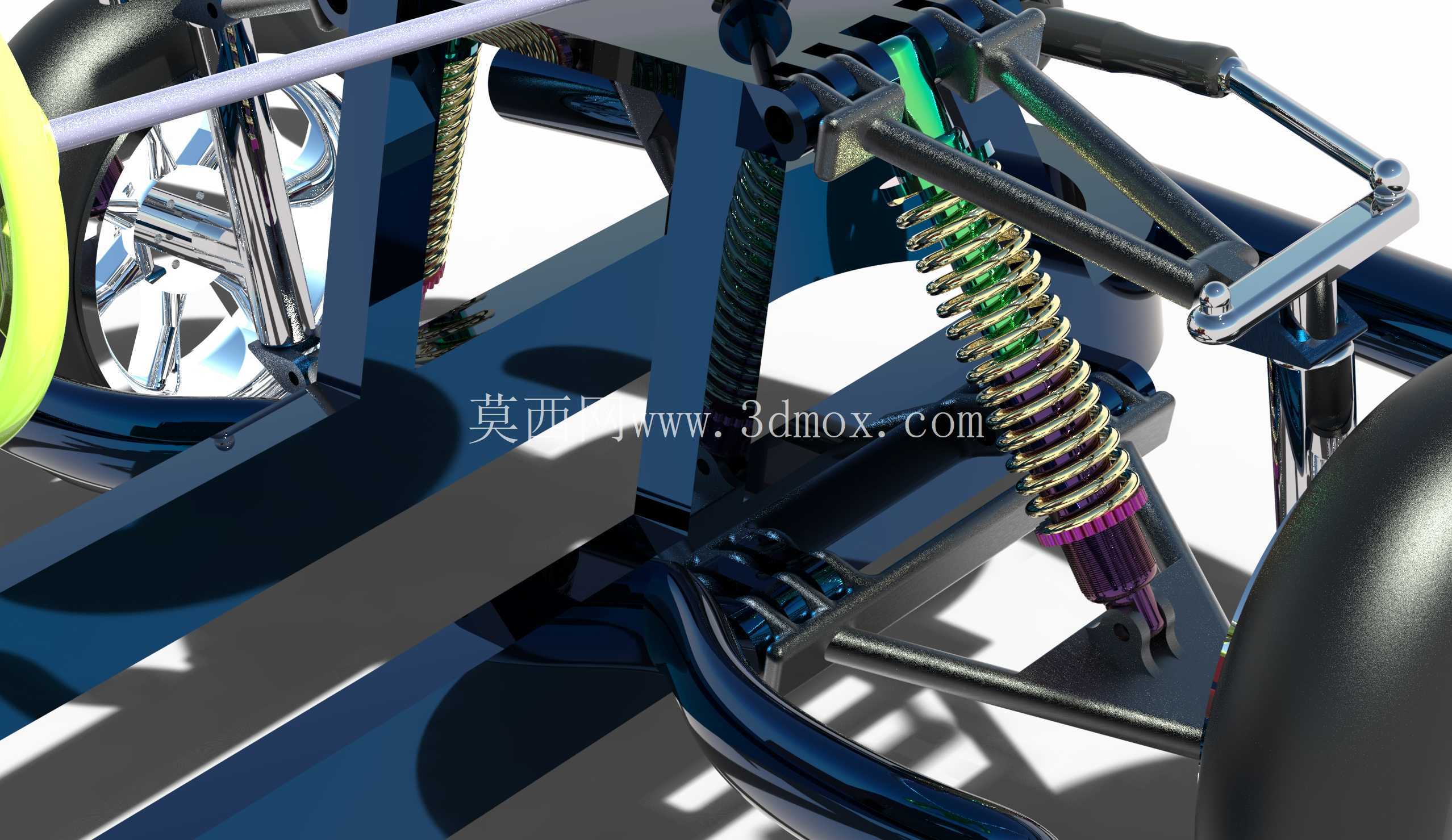

　　在设计思路上，这款结构优先平衡了轻量化、低成本与实用性三者的关系，没有冗余的结构设计，每一处杆件的布置都兼顾受力传递与空间利用，比如后悬架的减震器上安装点直接利用座椅后方的车架斜撑结构，无需额外设计单独的减震安装支架，既减少了零件数量，又优化了力的传递路径，让路面冲击能够直接通过减震器传递到车架主结构上，避免局部应力集中。转向柱的安装位设计了可调节的固定结构，能够根据不同的座椅布置位置调整方向盘的前后角度，适配不同驾乘人员的操作习惯。整车的线束走向都沿着车架钢管内侧布置，预留了线束固定卡扣的安装点位，避免线束外露造成磨损，同时方便后期电路系统的检修与改装。
