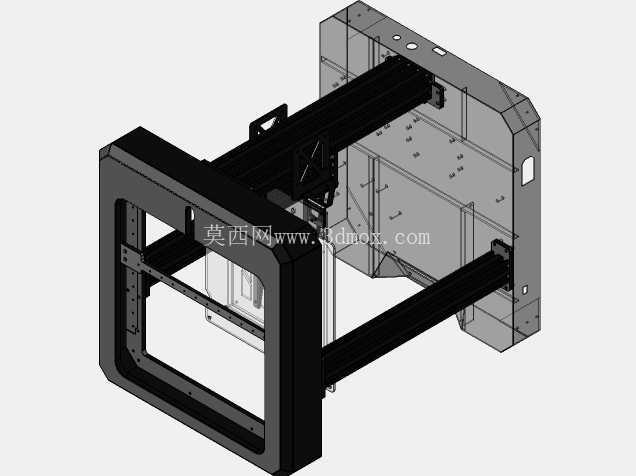

Ender7裸机框架结构三维设计

　　这套裸机框架结构的设计，核心服务于桌面级FDM成型设备的二次改装与定制开发场景，不少个人创客、小型工坊做设备迭代时，往往受限于原厂整机的结构约束，没法灵活加装定制功能模块，这套框架的建模逻辑就是从根源上放开结构改装的冗余空间，给后续功能拓展留足安装余量。从实际用途来看，这套结构完整还原了设备的核心运动支撑体系，覆盖了龙门运动副的安装基准、床身固定点位、侧部型材的连接界面，不管是做打印幅面拓展、加装辅助冷却模块、更换更高刚性的传动组件，还是集成自动调平、断料检测这类附加功能，都能直接在这套模型上做干涉校验，不用反复拆解实体设备测量尺寸，能大幅缩短改装方案的验证周期。

　　功能特性上，框架的下底座内部预留了贯通的导轨通道和电子硬件安装支座，脚撑安装位置特意增设了角撑强化结构，能抵消设备高速运动时产生的框架共振，避免长期运行后连接点位出现松动偏移；侧部的型材安装面做了位置误差修正，USB与TF卡座的切口位置完全匹配常用主控板的接口布局，不会出现装完主控后接口被框架遮挡的问题。整个框架的零件排布做了规整化处理，每个连接点位的孔位、配合面都做了基准对齐，做装配仿真时能快速识别配合公差是否合理，不用反复调整零件的装配约束。

　　设计思路上，建模时优先保证核心安装尺寸的测量精度，所有连接耳的孔位坐标、C型梁床身安装架的位置都和实体设备做了反复比对，对原厂结构里容易出现装配干涉的凸起位置做了适配性的结构微调，既保留了原厂框架的刚性优势，又修正了原厂设计里安装空间局促的问题。目前的模型聚焦在裸机框架的主体结构，没有集成步进器、线性导轨、热端组件、丝杠传动、POM轮、偏心螺母、紧固件以及屏幕、主板、PSU主基座这类电子与传动配件，目的就是给设计人员留足自定义空间，不管是更换不同规格的传动部件，还是重新设计电子件的安装布局，都能基于这套基础框架快速搭建方案，不用从零开始绘制主体结构。

　　外形尺寸与安装边界方面，框架整体的外轮廓尺寸完全匹配原厂设备的安装占地要求，不会出现改装后设备体积大幅增加无法放置的问题；各个安装面的边界都做了明确的限位设计，比如龙门横梁的安装槽深度、侧框的型材嵌入尺寸、底座脚撑的安装孔距，都严格对应标准铝型材的连接规格，选用常规规格的紧固件和型材就能完成实体装配，不需要额外定制特殊尺寸的连接配件。床身安装架的平面度基准在建模时做了统一约束，装配后能保证打印平台的安装平面与龙门运动平面平行，减少后续平台调平的工作量；侧框上的走线槽预留位置也做了空间校验，后续加装的线材、拖链都能顺畅布置，不会和运动部件产生剐蹭。对于做设备定制开发的设计人员来说，这套框架模型可以作为核心的结构基准，在上面叠加不同的功能模块时，能快速校验各个部件的运动行程是否存在干涉，比如加装 enclosure 保温 enclosure 时，能直接在模型上测量外罩的安装尺寸，确认外罩和运动的龙门架之间是否留有足够的安全间隙；更换更大尺寸的热床时，也能提前核对热床的固定孔位是否和床身安装架的点位匹配，避免采购配件后出现无法安装的问题。
