拓竹X1碳组合FDM3D打印设备结构模型

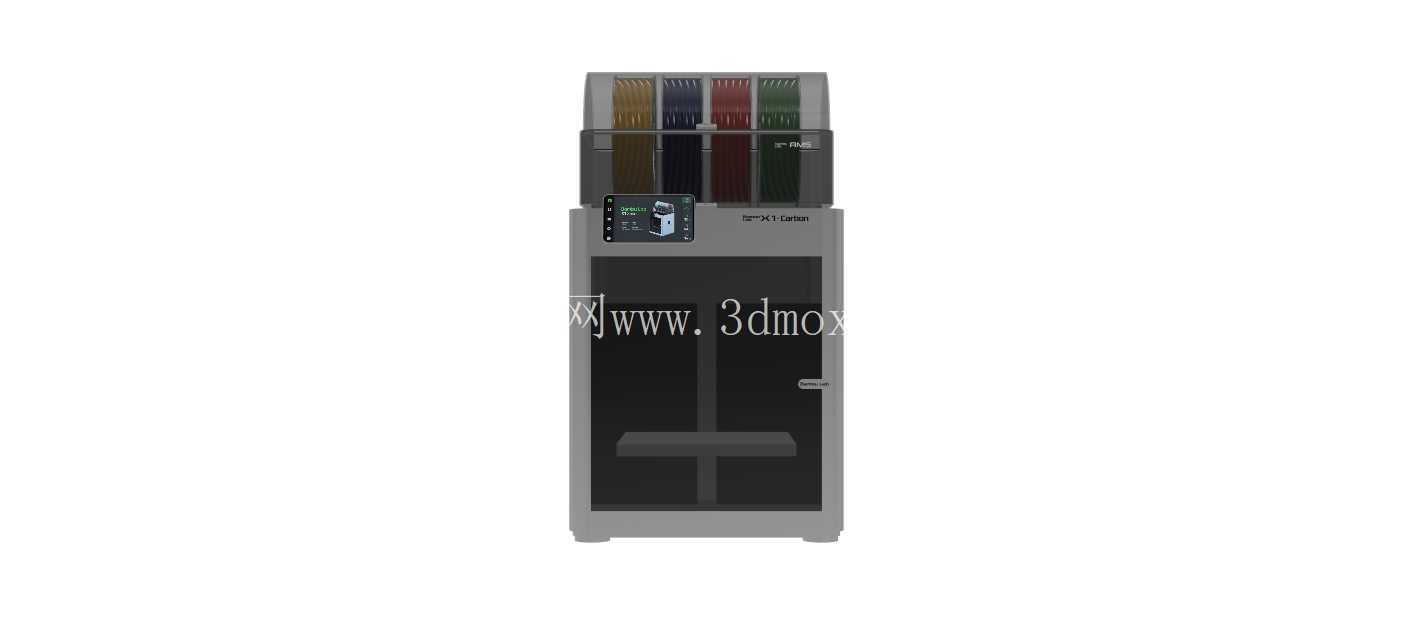

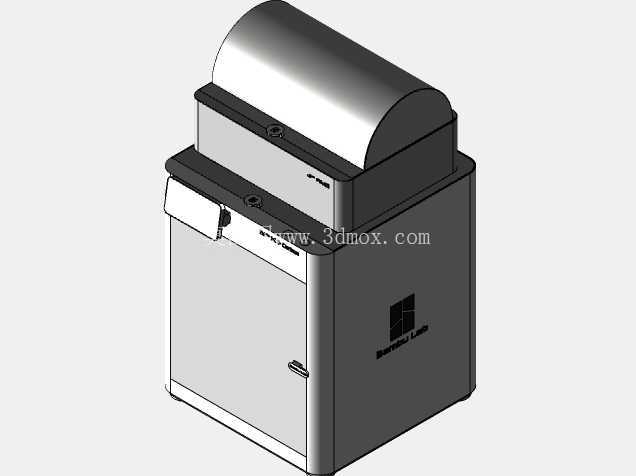

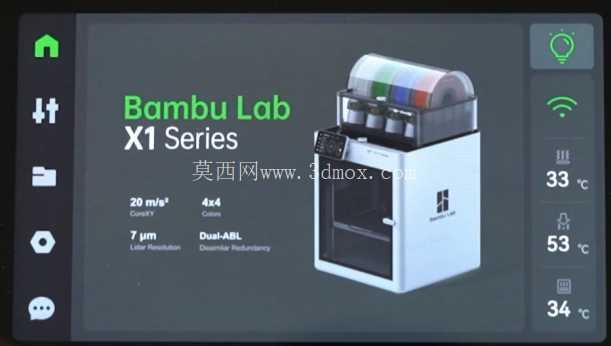

　　这款桌面级FDM熔融沉积成型打印设备的三维结构模型，完全围绕实际装机后的真实物理尺寸逆向搭建，整体采用立式柜式布局，底部为封闭的成型腔体承载结构，上部集成耗材挂载与进料单元，整体安装边界控制在桌面设备常规占地范围内，无需额外预留过大的操作间隙，适配多数个人工作室、创客空间、小型研发工位的桌面摆放需求，设备底部预留的支撑脚位可直接匹配常规防静电工作台的台面承重要求，无需额外制作安装转接支架。从实际应用场景来看，这类设备主要覆盖小批量定制零件打样、创意结构验证、教学实训操作、个性化文创产品制作等场景，模型完整还原了设备的功能分区逻辑：正面设置带透明观察窗的封闭舱门，可在打印过程中阻隔成型腔内外的空气对流，减少ABS、PC等易翘曲耗材打印时的形变概率，舱门侧边集成触控操作面板，可直接完成参数调取、打印任务启动、设备状态监控等操作，无需额外外接控制终端。

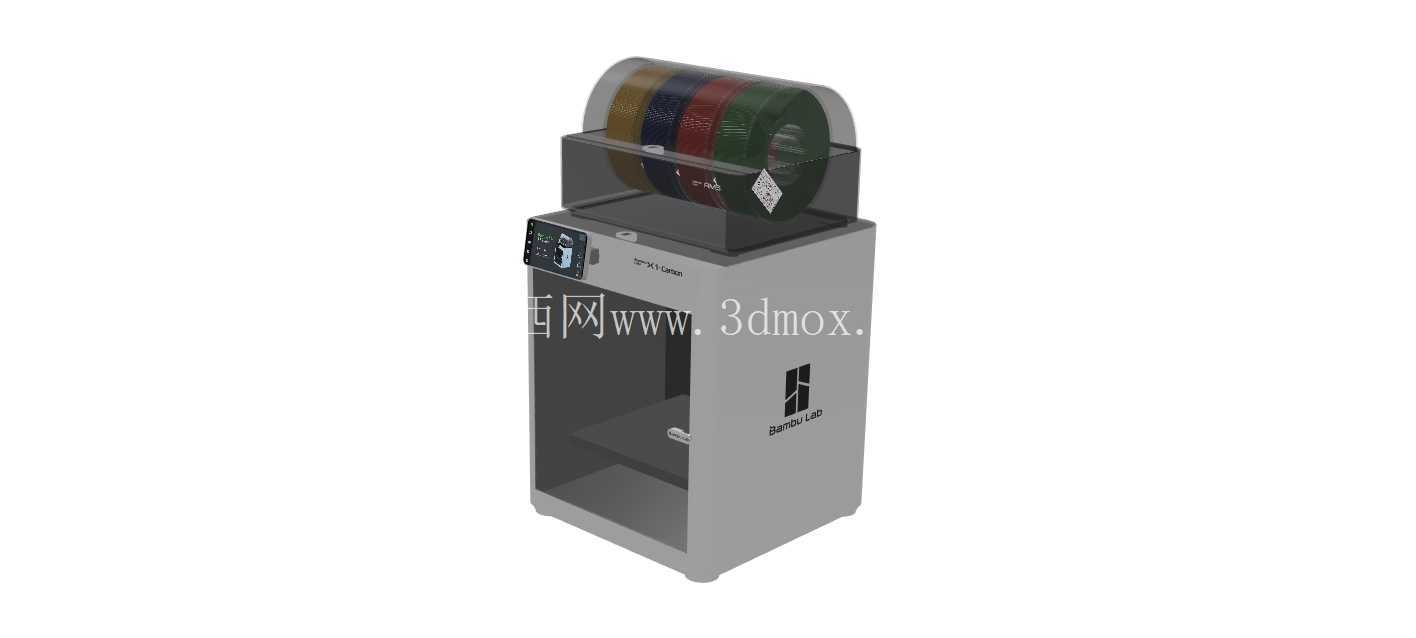

　　上部的耗材挂载结构采用多色耗材位设计，可同时挂载四卷不同颜色的打印耗材，配合设备内置的耗材切换机构实现多色打印作业，挂载位的限位结构完全匹配标准1kg装耗材盘的内孔与外径尺寸，耗材盘安装后可顺畅转动送料，不会出现卡滞、拖拽导致的送料不畅问题，进料通道的走线位置完全还原真机的送丝路径，从耗材盘导出的丝材可通过导向结构顺畅送入挤出机构，减少送丝阻力带来的打印断料故障。

　　建模过程中优先保证外部装配尺寸的准确性，所有外部可见的结构件、操作件、观察窗、通风口的位置与尺寸均按照真机测量值还原，可直接用于打印设备周边配套家具的设计验证，比如定制设备防尘罩、桌面放置支架、侧边耗材收纳挂架、顶部走线槽等配套结构时，可直接调取该模型进行装配干涉检查，无需反复测量真机尺寸，大幅缩短周边配套设施的设计周期。成型腔体内部的空间尺寸按照真机有效打印行程还原，腔体内部预留的热床安装位、Z轴传动机构安装空间、XY轴运动组件的走行边界均做了准确还原，在设计打印工件的摆放方案、定制腔体内部辅助工装比如工件承接托盘、耗材干燥盒挂载位、摄像头补光支架时，可直接在装配环境下校验结构是否会与运动部件发生干涉，避免实际装机后出现结构碰撞问题。

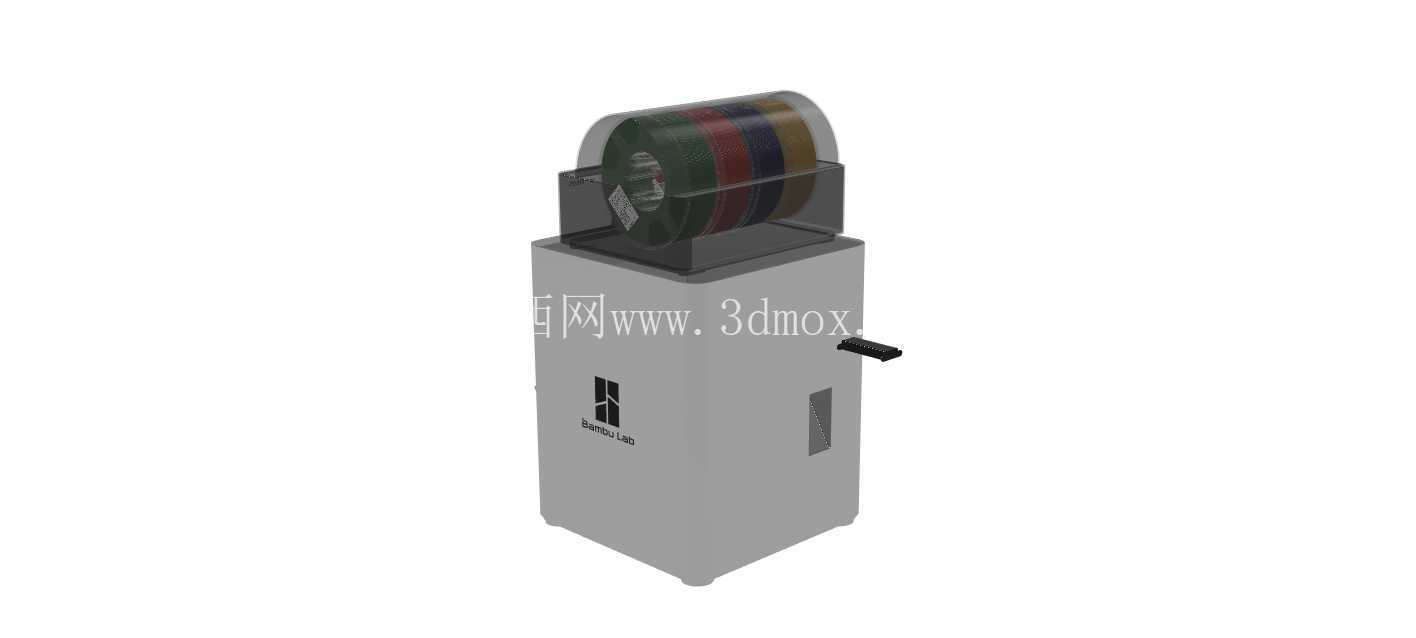

　　设备侧面的品牌标识位、散热格栅开孔位置、后部的电源接口与数据线接口位置均按照真机布局还原，在进行工作室整体布线规划、设备集中供电改造、多设备集群管理支架设计时，可直接参考模型上的接口位置预留走线空间与操作间隙，避免后续设备摆放完成后出现接口被遮挡、插拔操作空间不足的问题。当前版本的模型重点还原了设备外部装配关系与整体尺寸边界，内部核心传动组件的细节做了适度简化，完全可满足周边配套结构设计、工位布局规划、设备展示动画制作等场景的使用需求，对于需要快速完成打印工位搭建方案验证、配套产品适配设计的结构工程师来说，可直接导入装配环境使用，无需从零开始搭建设备基础模型，节省前期基础建模的时间成本，将更多精力放在配套结构的功能优化上。
