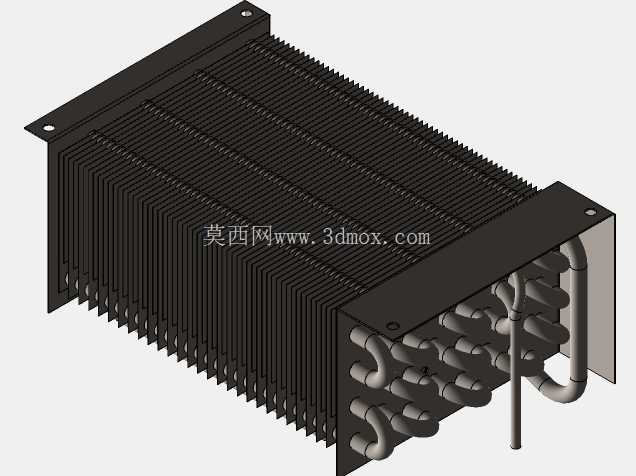

带干燥过滤器的铝铜热交换蒸发器结构

　　在中小型制冷循环、实验级热交换教学演示以及小型低温工况配套系统中，这类集成干燥过滤器的铝铜复合蒸发器是很常见的核心换热部件，区别于常规单一材质的蒸发器结构，它把干燥过滤功能直接集成在换热单元的入口端，省去了外接过滤支路的管路冗余，能在紧凑安装空间里完成冷媒节流后的换热蒸发、以及冷媒中杂质与残留水分的过滤截留，避免后续节流元件出现冰堵、脏堵问题，很适合对安装空间有严格限制的小型制冷机组、教学演示实验台使用。

　　从结构设计逻辑来看，主体换热段采用铝制翅片搭配铜制流道的复合结构，是兼顾换热效率与材料成本的典型选型：铝材质的翅片冲压成型后通过胀管工艺与铜质流道紧密贴合，接触热阻控制在较低水平，空气侧的换热面积通过翅片的波纹压型做了强化，不需要额外增加换热段的整体长度就能提升单位体积的换热量；铜质流道则负责承载冷媒的两相流动，抗冷媒腐蚀性能更好，焊接接口的兼容性也更强，和系统其他铜质管路连接时不需要做异种金属焊接的过渡处理，能降低现场安装的焊接难度与泄漏风险。

　　集成在入口端的干燥过滤器采用可拆卸式的端盖结构，内部填充的分子筛干燥层与金属过滤网可以根据使用工况做更换，不需要整体切割蒸发器管路就能完成维护，过滤器的流道设计做了渐扩过渡，冷媒从外接管路进入过滤腔时流速会平缓降低，避免高速冷媒直接冲击干燥层造成分子筛粉化，粉化后的颗粒随冷媒进入换热流道造成堵塞。安装边界方面，整体结构采用侧进侧出的管路布局，两个冷媒接口的中心距、安装固定脚的孔位都按照常规小型制冷机组的安装预留尺寸做了匹配，不需要额外做安装支架的改制就能直接替换同规格的常规蒸发器；外形尺寸上控制了换热段的厚度尺寸，在嵌入式安装的工况下，不需要预留过多的背部操作空间，翅片侧的迎风面预留了均匀的气流流通间隙，和配套风机的安装距离控制在合理区间，避免气流短路造成换热效率衰减。

　　实际工况应用中，这类蒸发器的换热流道做了等阻设计，每一路流道的长度、弯头数量都保持一致，冷媒在各流道内的分配均匀度更高，不会出现部分流道冷媒过量、部分流道过热度过大的问题，能保证整个迎风面的换热温度均匀，避免局部结霜不均影响整体换热效果。干燥过滤器的位置设置在节流元件之后、换热流道之前，截留的杂质和吸附的水分不会进入后续的密集换热流道，长期运行后流道的通畅性更有保障，维护时只需要打开过滤器端盖更换内部滤芯即可，维护工作量远低于需要整体冲洗换热流道的常规结构。从建模细节来看，翅片的翻边高度、胀管后的过盈配合量都按照实际加工工艺做了还原，管路弯头的弯曲半径符合铜管加工的最小弯曲半径要求，不会出现加工时管壁过薄折瘪的问题，固定脚的位置做了翻边加强处理，安装时的紧固力不会造成主体结构变形，接口位置的焊接预留段长度也符合现场管路焊接的操作要求，不需要额外截管就能完成对接。
