工业油液蒸汽浸入式加热集成装置

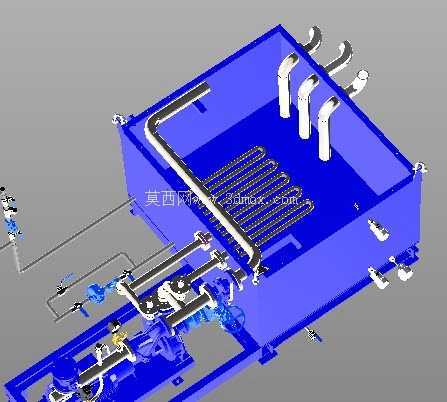

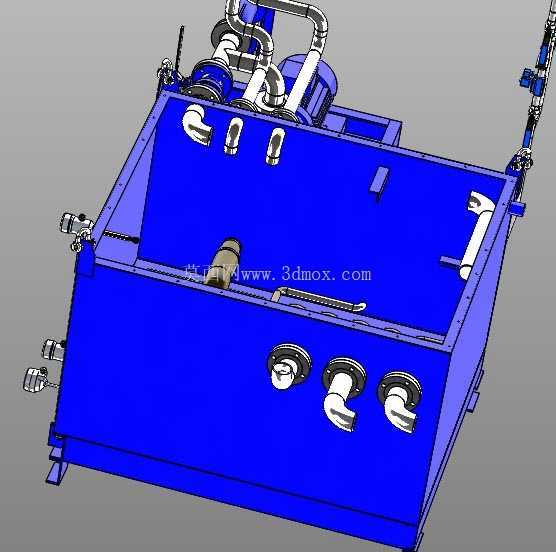

　　这套装置面向工业现场中需要对油类介质进行稳定升温、保温和循环输送的工况，整体采用箱体承载、浸入换热、外部泵阀管路联动的布置方式。设备主体为开口式矩形槽体，槽内布置多组平行管式换热元件，介质在槽内与加热管束充分接触，热量通过管壁传递至油液，适合对导热油、润滑油、工艺用油或其他需要控温的液体进行批量加热。槽体上方设置多根弯管接口，可用于蒸汽进入、凝水排出、排气、溢流或外接管路，接口方向和高度经过集中布置，便于现场配管时减少干涉。

　　从实际应用看，这类结构常见于涂装、化工辅助、液压站、油品预处理、清洗工艺以及需要恒温供油的生产线。油液在低温环境下黏度升高，泵送和过滤阻力增大，直接启动容易造成泵吸空、管路压降过大或阀件动作迟缓。通过槽内浸入式加热，可在设备运行前将介质提升到适宜温度，使循环系统保持稳定流动性；在连续生产过程中，也可补偿管路散热和工艺带走的热量。装置下部集成泵组、阀门、过滤器及连接管线，使加热、抽吸、输送和旁通调节能够在同一底座范围内完成，减少现场散件装配工作量。

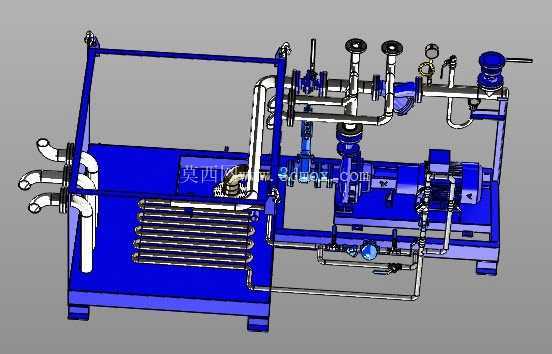

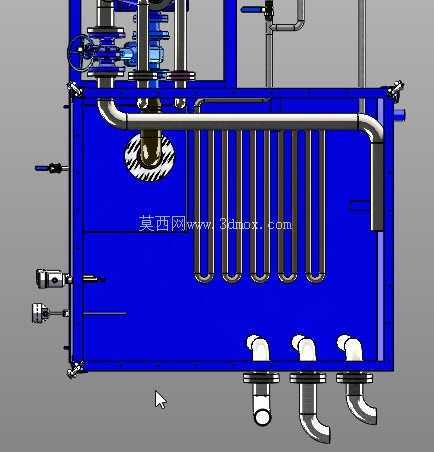

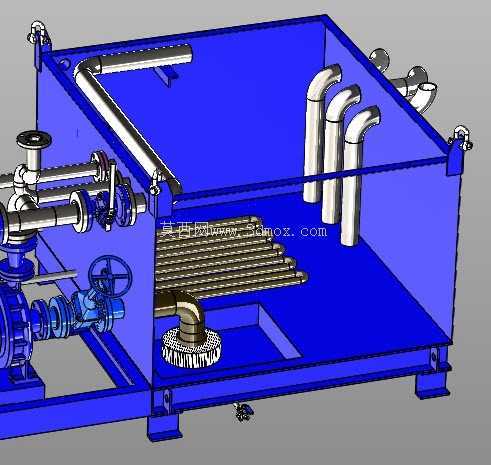

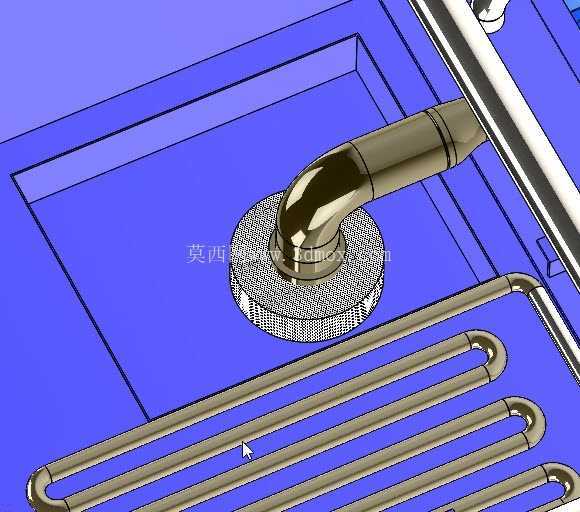

　　结构设计上，槽体承担储液、容纳换热管束和支撑上部接口的作用。箱体侧板与底板采用焊接箱体思路，边角处设置吊耳或吊装连接点，方便整机搬运和就位。槽内管束沿长度方向分层排列，管间保留足够间距，既增加有效换热面积，也避免油液中杂质在管束间快速堆积。管束端部通过弯管与上部接口相连，管路走向尽量顺直，减少急弯造成的流阻。外部泵入口与槽体低位区域连接，有利于吸入较充分的液体；泵出口侧设置阀件和仪表接口，可根据需要调节流量、切断检修支路或监测压力。

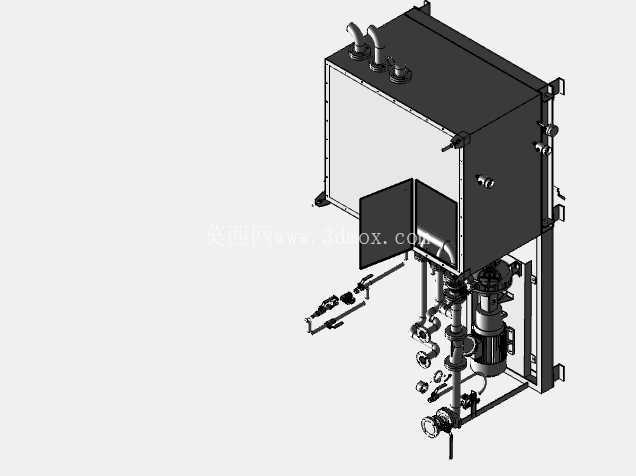

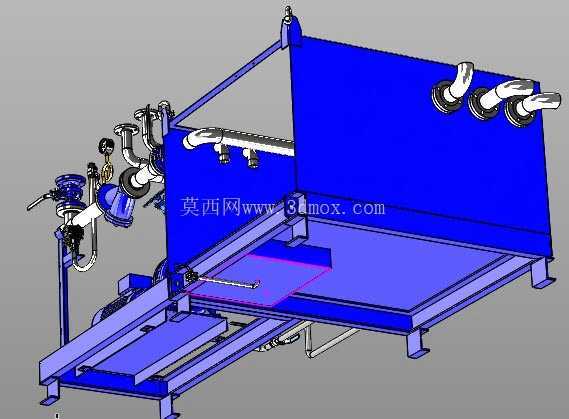

　　在安装边界方面，三维布局需要重点核对槽体长宽高、上部弯管最高点、泵组外伸长度以及侧向阀门操作空间。整机并非单一封闭设备，而是带有多方向管路接口的集成单元，基础布置时应在箱体前后保留检修距离，尤其泵、联轴器、阀柄和过滤器位置需要留出拆装空间。上部弯管呈不同高度和朝向伸出，现场管道对接前应核对接口中心距、法兰或螺纹形式以及保温层厚度，避免管道安装后与槽边、平台护栏或维护通道冲突。底部框架承担整机载荷，地脚支撑位置应结合槽体满液重量、泵组振动和管路热膨胀进行校核。

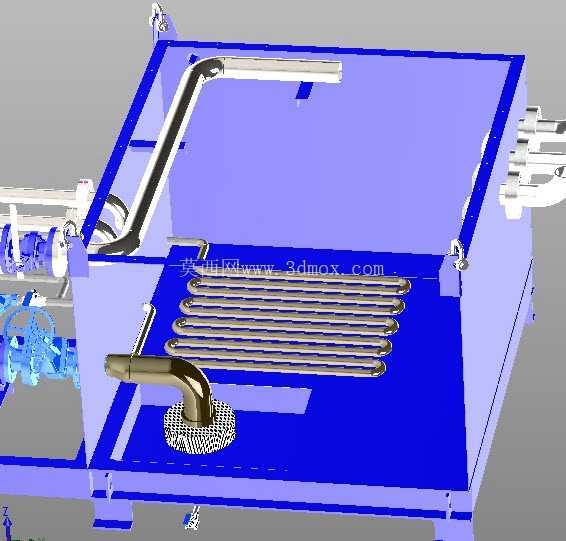

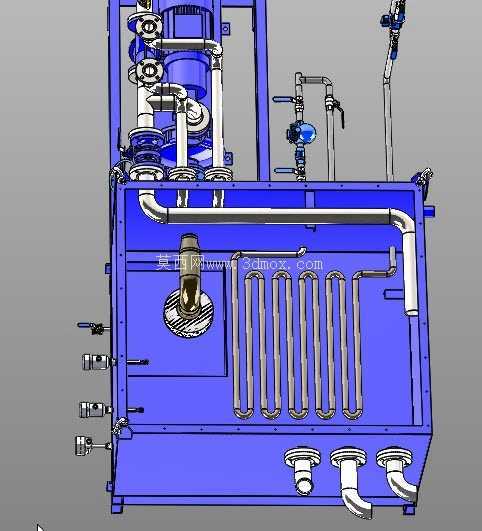

　　换热管束的设计需要兼顾加热效率与维护性。浸入式结构的优势在于换热管直接置于介质中，热损失相对较小，管内蒸汽与管外油液形成稳定温差；但油类介质存在黏度随温度变化明显、局部过热后易碳化的特点，因此管束表面热负荷不宜过高，管路布置应保证油液在槽内有一定流动和对流空间。多根管束平行排布时，端部弯头区域是建模和制造的重点，弯头半径、连接焊缝、支撑卡件以及热膨胀间隙都需要明确表达。若蒸汽温度较高，还应在固定方式上考虑管束受热后的伸长，避免完全刚性约束导致焊缝或管接头承受附加应力。

　　外部循环管路的逻辑围绕安全和可维护展开。泵组提供油液循环动力，吸入管应尽量减少弯头和高度差，以降低气蚀风险；压出管路上设置阀门，便于流量调节和停机切断。旁路管路可在检修或系统不需要全流量输送时形成回路，减少泵组长时间封闭运行的风险。过滤器位置应安排在便于拆洗的位置，其进出口方向和周边空间直接影响后期维护效率。仪表接口不宜过度拥挤，压力、温度等测点应选在流向稳定、能反映介质真实状态的管段上，避免紧贴弯头或阀门出口造成读数波动。

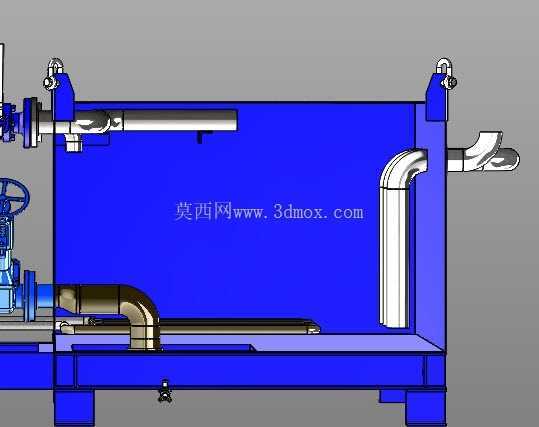

　　三维建模时，槽体、管束、泵、阀门、法兰、弯头和底座框架需要分层表达。箱体内部结构虽然在总装外观中不完全可见，但对于干涉检查十分关键，特别是管束与槽壁、泵吸入口、加强筋和支撑件之间的距离。外部管路采用空间弯管较多，建模时应保证中心线连续、弯头角度一致、接口标高清晰；对装配从业者而言，这些细节直接决定管道能否按图预制。泵组与底座之间的连接面、紧固件位置和联轴器区域也应保留，以便后续进行振动校核、维护工具空间检查和易损件更换分析。

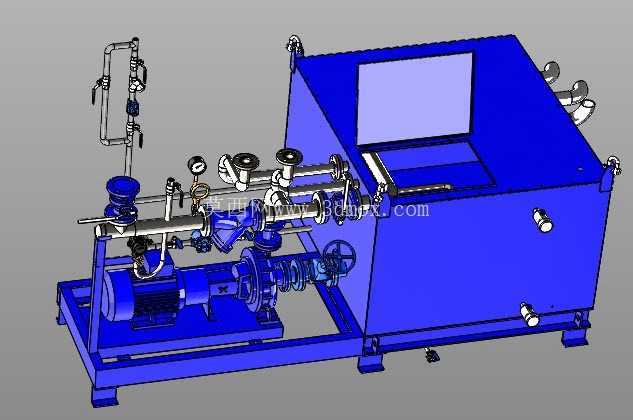

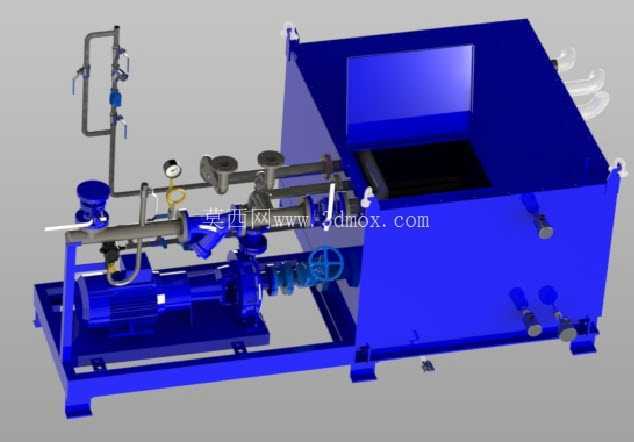

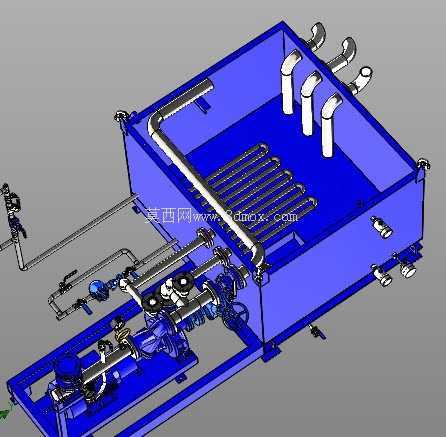

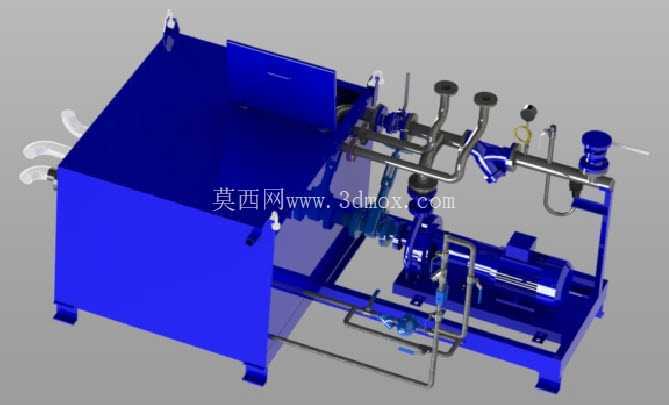

　　整机外形呈现明显的工程集成特征：蓝色槽体为核心储液与换热空间，银色管路和泵阀构成介质循环与热能输入通道，上部多组弯管负责与厂务系统连接。设计思路不是追求单体设备的紧凑极限，而是在保证换热面积、操作可达性和管路维护性的前提下，把加热槽、循环泵、阀组和工艺管线集中到一个 skid 式单元中。这样的布置有利于车间整体规划，也方便在三维阶段提前发现管道碰撞、操作空间不足和吊装路径不合理等问题，为后续加工、装配和现场安装提供直接依据。
