3.5mm音频迷你插孔三维结构设计

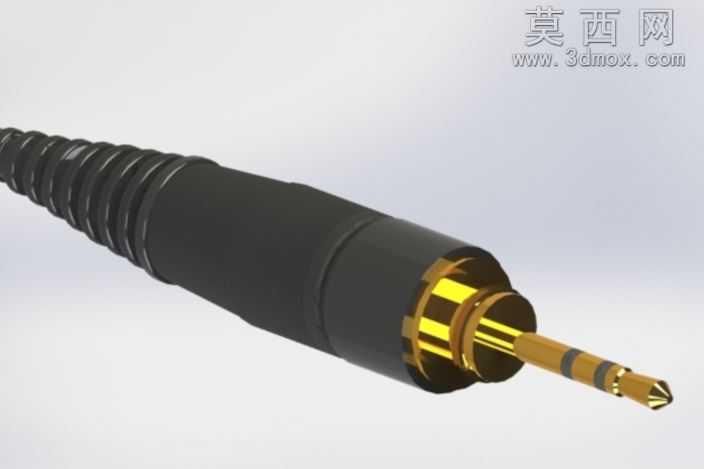

本作品为3.5mm规格迷你音频插孔的三维建模设计，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循消费级音频接插件的通用尺寸规范，兼顾结构合理性与视觉还原度。建模阶段首先梳理音频插头的分层结构逻辑，从插针接触段、绝缘分隔环、金属接地极、尾部护套四个核心模块依次搭建：插针部分按照三段式音频触点的标准尺寸绘制回转体草图，通过凸台拉伸与旋转特征完成主体造型，针对插针顶端的倒角做了精细化处理，还原实际产品的插拔导向结构；绝缘分隔环采用不同直径的环形凸台嵌套设计，精准控制各触点之间的绝缘间距，避免建模过程中出现结构干涉。金属外壳部分通过薄壁拉伸特征构建主体，表面做细微的磨砂纹理质感处理，尾部的防弯折护套采用螺旋波纹结构建模，通过扫描特征沿着螺旋路径生成连续的波纹形态，还原线材连接处的抗弯折结构细节。材质渲染阶段针对不同部件匹配对应材质：金属插针与外壳赋予抛光黄铜材质，调整金属度与粗糙度参数模拟镀金触点的亮面金属质感，绝缘环赋予哑光黑色工程塑料材质，尾部护套赋予软质橡胶材质，通过调整材质的凹凸贴图参数还原橡胶表面的细微颗粒感，场景布光采用三点布光法，主光从侧上方打亮插头主体突出金属反光，辅光补亮暗部细节避免结构死黑，背景采用浅灰色渐变背景突出产品主体。设计过程中充分考量迷你插孔的实际装配逻辑，各部件之间的配合间隙预留合理，既还原了成品的外观形态，也清晰呈现了内部各组件的装配关系，可用于音频接插件的结构演示、产品宣传渲染或者相关教学场景使用，模型各特征保留完整参数，可根据不同规格的音频接口尺寸做快速调整适配。
