240L标准垃圾桶垂直提升倾倒设备

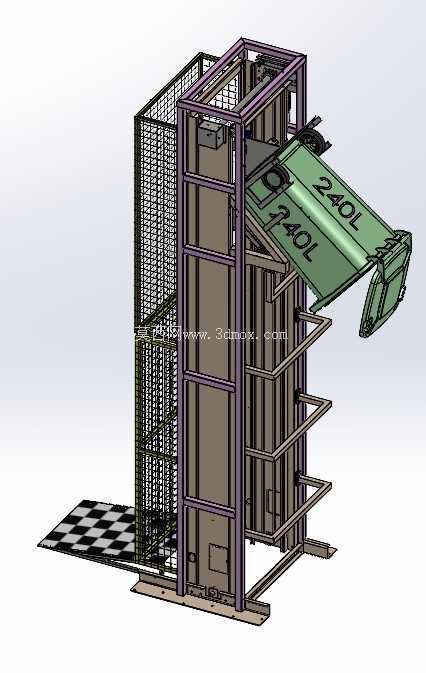

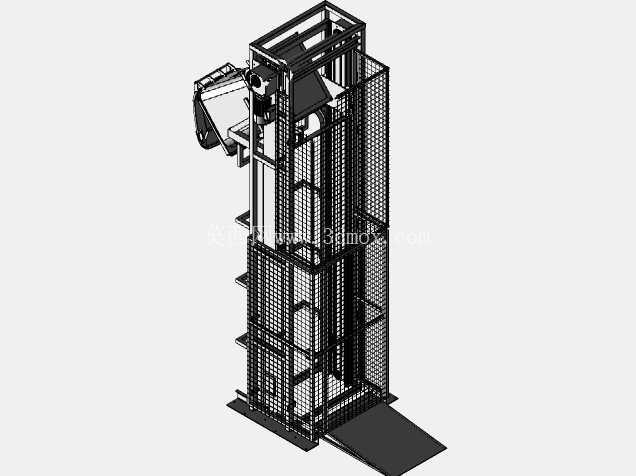

　　这款设备主要适配环卫作业场景中常见的240L标准塑料垃圾桶，在垃圾中转站、小区垃圾收集点、餐厨垃圾处理场站、商业综合体垃圾房等场景中承担垃圾桶的垂直提升与自动倾倒作业，替代传统人工抬桶倒料的作业模式，降低一线环卫人员的劳动强度，同时避免垃圾抛洒、滴漏造成的二次污染问题。从结构设计来看，设备采用立式框架式主体结构，主体承载框架采用矩形钢管焊接成型，外部加装防护网罩，既能够保证整体结构的刚性，避免提升过程中出现框架晃动变形，也能防止作业过程中人员误入运动区域造成机械伤害，符合环卫设备的安全防护要求。设备底部设置有垃圾桶定位承载平台，平台带有导向限位结构，作业时垃圾桶推入平台后可自动卡合定位，无需额外人工固定，提升过程中垃圾桶不会出现滑移、脱落的问题。提升驱动部分沿框架内侧的垂直导轨布置，带动垃圾桶承载架沿导轨做垂直升降运动，当提升到框架顶部设定位置时，承载架会沿预设的翻转轨迹动作，将垃圾桶内的垃圾自动倾倒入对应的垃圾收集箱体或者压缩设备进料口内，倾倒完成后承载架自动复位下降到初始位置，完成单次作业循环。

　　设计过程中充分考虑了240L垃圾桶的满载载荷，单桶满载生活垃圾重量通常在120kg到150kg之间，加上桶体自身重量，整体承载按照200kg的额定载荷做结构强度校核，导轨接触面加装耐磨衬套，降低长期往复运动的磨损量，延长设备的维护周期。设备的安装边界较为紧凑，整体占地面积仅需1.2米乘以0.8米左右，垂直安装高度根据倾倒口的高度可做适配调整，常规适配3米以下的垃圾进料口高度，不需要对现有垃圾收集站点做大规模的土建改造，可直接固定在硬化的水泥地面上，通过膨胀螺栓完成主体框架的固定，接电即可投入使用，适配老旧垃圾站的升级改造需求。

　　从功能特性来看，设备的升降速度控制在0.2m/s到0.3m/s之间，既保证作业效率，也避免速度过快导致垃圾桶内垃圾在提升过程中晃出，翻转倾倒角度设置为45度到50度之间，可保证桶内垃圾完全倾倒干净，不会出现残留挂壁的问题。设备侧面预留有控制按钮安装位，可根据使用需求加装手动控制按钮或者感应式控制模块，也可对接垃圾压缩设备的联动控制系统，实现倾倒作业与垃圾压缩作业的联动运行，减少人工操作步骤。框架后侧设置有维护检修门，日常维护时可打开检修门对内部的驱动部件、传动部件、导轨部件做润滑、紧固检查，不需要拆解外部防护结构，降低日常维护的操作难度。

　　在实际应用中，这类设备可有效解决大容积垃圾桶人工倾倒难度大、作业效率低、安全风险高的问题，尤其是在餐厨垃圾处理场景中，垃圾桶内垃圾含水量高、重量大，人工抬桶倾倒很容易出现腰部损伤，同时桶内的污水容易溅洒到作业人员身上，采用机械提升倾倒的方式可完全规避这类问题。设备的防护网罩采用网格状设计，既不影响观察内部提升机构的运行状态，也能有效阻挡提升过程中可能掉落的杂物，避免砸伤周边人员。底部的定位平台做了防滑处理，即使垃圾桶底部沾有污水、油污，也能保证推入定位时不会打滑，定位卡爪采用弹性设计，可适配不同厂家生产的240L标准垃圾桶，不会因为桶体尺寸的微小公差出现卡合不到位的问题。设计时还考虑了户外使用的场景，整体结构件表面都做了喷塑防腐处理，可适应露天环境下的日晒雨淋，不会轻易出现锈蚀问题，运动部件的润滑点都加装了防尘密封结构，避免灰尘、垃圾碎屑进入运动副造成异常磨损。
