剪叉式液压升降举升工作台结构

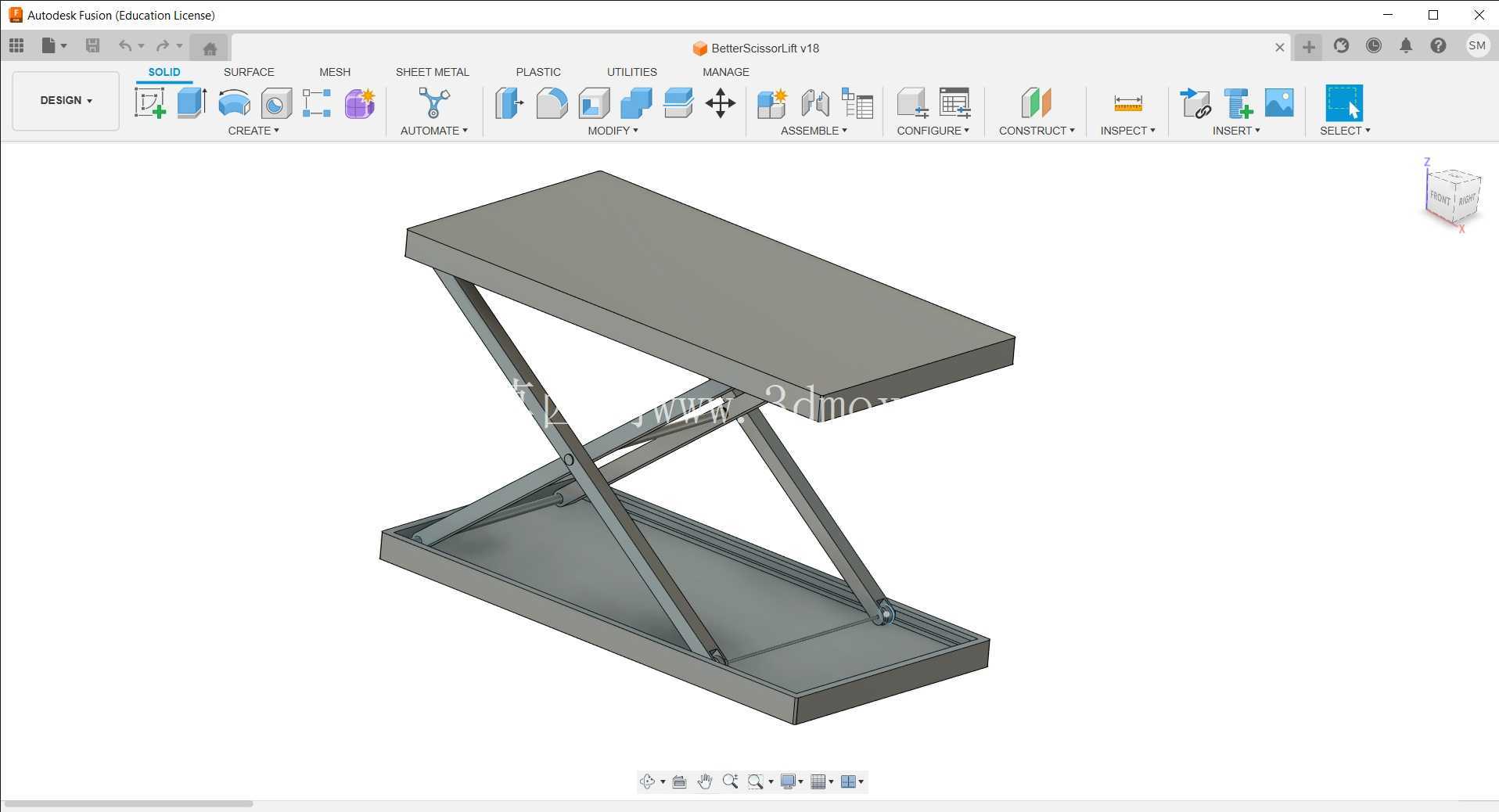

　　剪叉式举升机构是工业现场常见的垂直升降承载装置，广泛用于装配线工位高度调节、仓储货物举升、设备检修平台、模具装卸以及自动化产线中的工件转接。该结构通过两组交叉布置的剪臂，将水平方向的驱动位移转化为平台的垂直升降运动，在较小收起高度下获得较大行程，适合安装空间受限但需要稳定抬升重物的场合。模型重点表达了底座、上平台、交叉剪臂、铰接销轴以及驱动连接区域的几何关系，可用于运动干涉检查、机构原理验证和后续详细设计参考。

　　从实际用途看，这类举升工作台并不追求复杂的多自由度动作，而是强调承载面在升降过程中的平稳性、同步性和刚度。底座通常固定在地面或设备框架上，上平台用于放置工件、工装板或输送单元。剪臂下端一侧与底座铰接，另一侧通过滑块或滚轮沿底座导轨移动；上端与平台之间采用对应的铰接和滑动约束，使平台在升高时保持水平。交叉臂在中部通过销轴形成转动副，展开时臂架夹角变化，平台沿近似竖直方向上升；收回时整体高度降低，便于人员操作或设备布局。

　　结构设计的核心在于铰点位置和臂长比例。剪臂过长会降低低位稳定性，并使驱动端受力增大；臂长过短则限制升降行程，平台在高位时的支撑投影也会变小。建模时需要重点核对各销轴中心距、上下滑道长度以及剪臂端部运动包络，避免平台升至极限位置时臂件与底座边框、驱动件或台面加强梁发生碰撞。底座采用槽形或框形焊接结构，能够承受剪臂滑动端传递的水平反力；上平台下方设置横梁，将载荷分散到两侧剪臂铰接点，减少台面局部挠曲。

　　驱动方式通常可在两剪臂滑动端之间布置液压缸、电动推杆或丝杠螺母机构。若采用液压驱动，油缸一端连接底座，另一端推动活动铰座，利用液压系统的高推力特性实现重载举升。工程布置中需要预留油缸安装距、行程末端余量以及检修空间，同时关注油缸在低位和高位时的力臂变化。剪叉机构在起始低位时机械增益较低，驱动件往往承受较大推力；随着平台升高，铰点几何关系变化，推力需求会随之改变。因此，模型中驱动连接耳板的位置不能只按外观摆放，应结合载荷、行程和动力件规格进行校核。

　　外形与安装边界方面，底座轮廓决定了设备占地范围，上平台尺寸决定工件承载面积。安装时需保证底座支撑面平整，固定螺栓位置避开剪臂滑动轨迹和驱动件维护区域。平台两侧应根据现场安全要求预留护栏、行程开关或防夹防护的安装位置。若用于流水线对接，还需保证平台最低高度与来料辊道、叉车通道或人工取料高度相匹配，最高位置满足作业人员 ergonomic 操作或上层设备接料要求。

　　三维建模过程中，交叉剪臂应按对称组件处理，销轴、衬套、滑块和铰接座之间保留合理装配间隙。运动分析时可将底座设为固定件，对上平台施加竖直导向，对中部销轴和端部铰接点设置转动关系，再给滑动端添加水平移动约束，即可观察平台高度随驱动位移的变化。通过动态分析能够发现剪臂在极限角度下的速度波动、铰接点轨迹以及台面是否存在横向偏移。对于后续工程设计，还可在此基础上补充液压管路、动力单元、安全撑杆、限位块和表面防滑板，使概念机构进一步转化为可制造的升降工作台。
