橙派零2W开发板裸板结构适配模型

　　在嵌入式硬件配套外壳的结构设计工作中，很多工程师都会遇到原厂提供的板卡尺寸参数不全、关键凸起部件定位不准的问题，尤其是小众开发板，往往只有平面尺寸标注，缺少板载元件的高度、实际安装边界的三维数据，导致外壳开模或者3D打印装配后出现干涉、接口对位偏差的问题，反复修模打样不仅拖慢项目进度，也会额外增加试制成本。这个橙派零2W的裸骨模型，是完全参照实物电路板逆向测绘完成的，建模过程中逐一对板上所有凸起元件的位置、高度、外形轮廓做了精准还原，没有做任何简化省略，完全可以直接导入外壳设计工程中做干涉检查、安装位匹配使用。

　　和常见的树莓派零系列板卡不同，橙派零2W的板底也就是腹部位置布置了多颗贴片元件，并非完全平整的平面结构，这也是很多照搬树莓派外壳尺寸做适配的设计最容易出问题的地方——如果按照平底结构预留安装间隙，装配后板底元件会和外壳底板硬接触，轻则刮伤元件焊盘，重则压裂贴片元件导致板卡报废。建模时重点核对了腹部所有元件的突出高度，其中最高的元件是SOIC8封装的16Mbit闪存，相对于PCB基板底面的突出量约为2mm，因此在做外壳底板设计时，至少需要预留2.2mm的净空间隙，才能保证板卡平放时不会出现元件受压的情况，这个间隙值是经过多次实物装配验证的，既不会因为间隙过小导致压件，也不会因为间隙过大让板卡在壳内出现窜动。

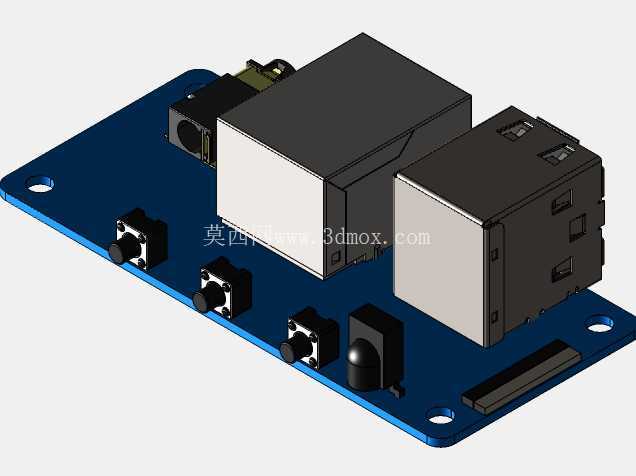

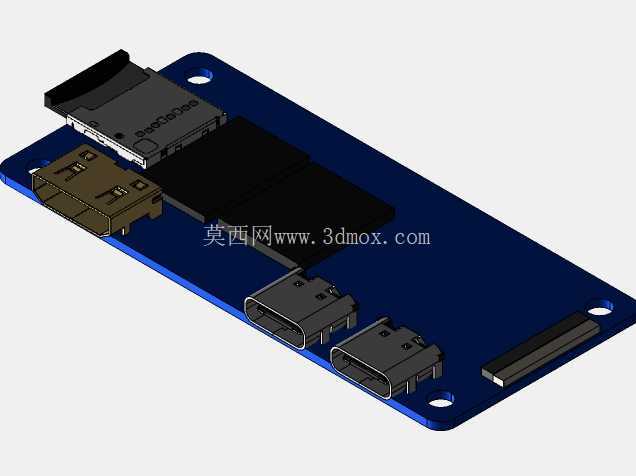

　　板卡的外形轮廓完全按照实物测绘，四个安装孔的位置、孔径、沉头深度都做了1:1还原，孔位公差控制在0.1mm以内，不管是用铜柱固定还是螺丝直接锁附外壳，都能保证对位准确不会出现偏孔。板载的所有外接接口，包括两侧的USB接口、侧边的存储卡槽、板端的排线接口，都完全还原了接口的开口尺寸、突出PCB板面的高度、接口内部的弹片避让空间，在做外壳的接口开口设计时，可以直接提取模型的接口轮廓做开孔参考，不用再反复对照实物测量开口位置和大小，能有效减少开口错位、接口插不到位的问题。板上的大面积散热片位置也做了精准还原，高度、覆盖范围都和实物一致，如果需要在外壳上对应位置做散热开孔或者加装导热垫，直接参照模型上的散热片位置设计即可，不用再担心导热垫对位不准影响散热效率。

　　这个模型主要面向做嵌入式设备外壳设计、板卡集成安装的结构工程师使用，不管是做3D打印的定制外壳，还是开模做量产的塑料外壳，都可以直接把这个模型导入装配体中作为参考零件，在设计阶段就完成所有干涉检查、安装位匹配、接口对位的工作，不用等拿到实物板卡再反复调整设计参数。建模时特意保留了所有板载元件的细节，没有做特征简化，就是为了让结构设计阶段的虚拟装配能完全模拟实际装配的状态，把可能出现的干涉、对位问题提前在建模阶段解决，减少后续打样、试装的迭代次数。对于做小型嵌入式设备集成的项目来说，板卡的安装边界、元件突出高度是结构设计最核心的参考数据，这个模型把所有容易被忽略的细节都做了精准还原，尤其是板底腹部的元件高度数据，能帮工程师避开很多容易踩的设计坑，比如之前有不少工程师因为没注意到板底的闪存元件，按照平底板卡设计外壳，最后装配时压坏闪存导致整板报废，用这个模型做参考就能完全避免这类问题。另外板卡边缘的倒角、定位缺口也都和实物一致，在做外壳内部的定位筋设计时，可以直接参照板卡的轮廓做限位结构，保证板卡装入外壳后不会出现前后左右的窜动，接口和外壳开孔的对位精度能控制在0.2mm以内，完全满足消费类电子设备的装配精度要求。
