NanoKVM Lite紧凑型设备防护外壳结构

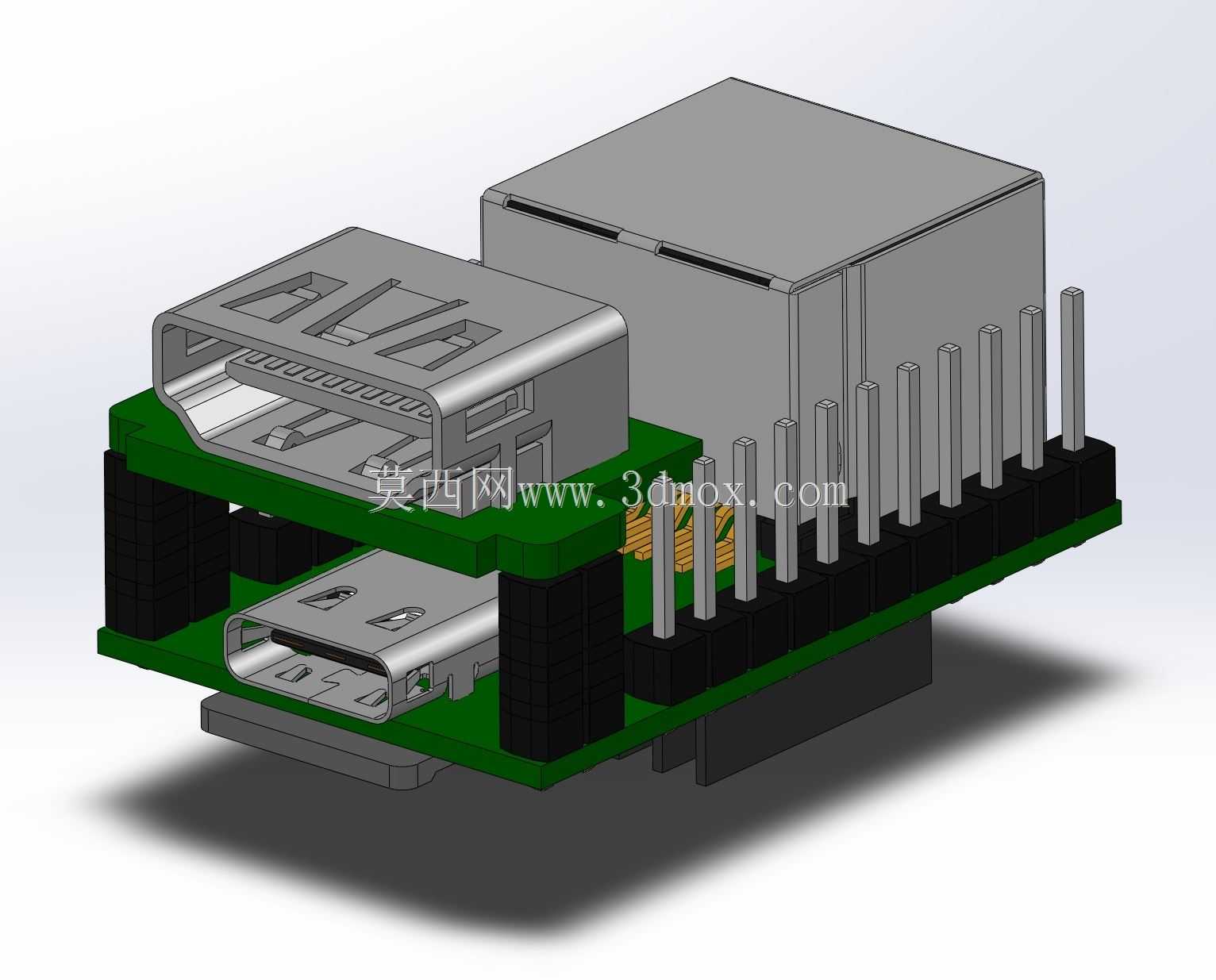

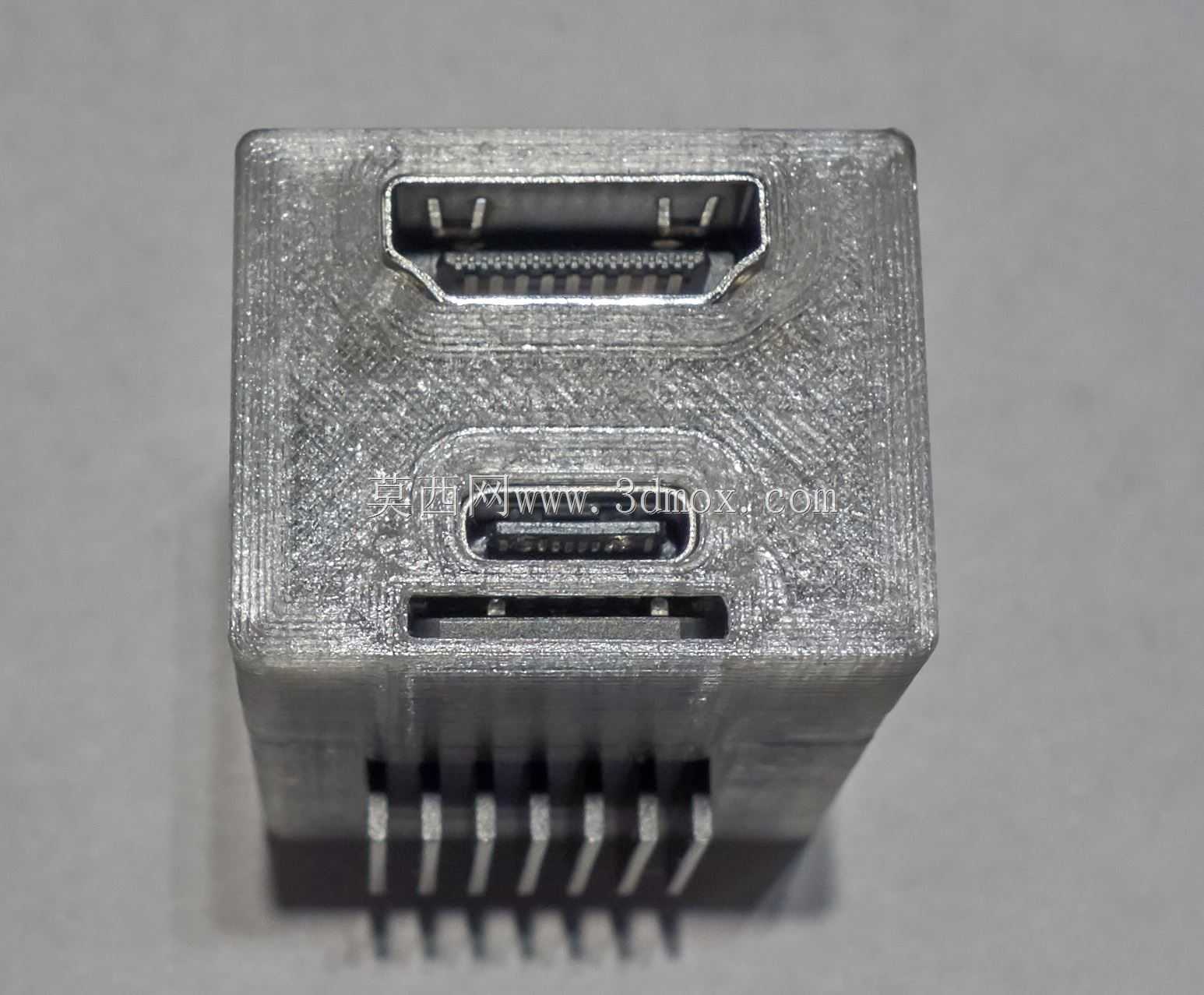

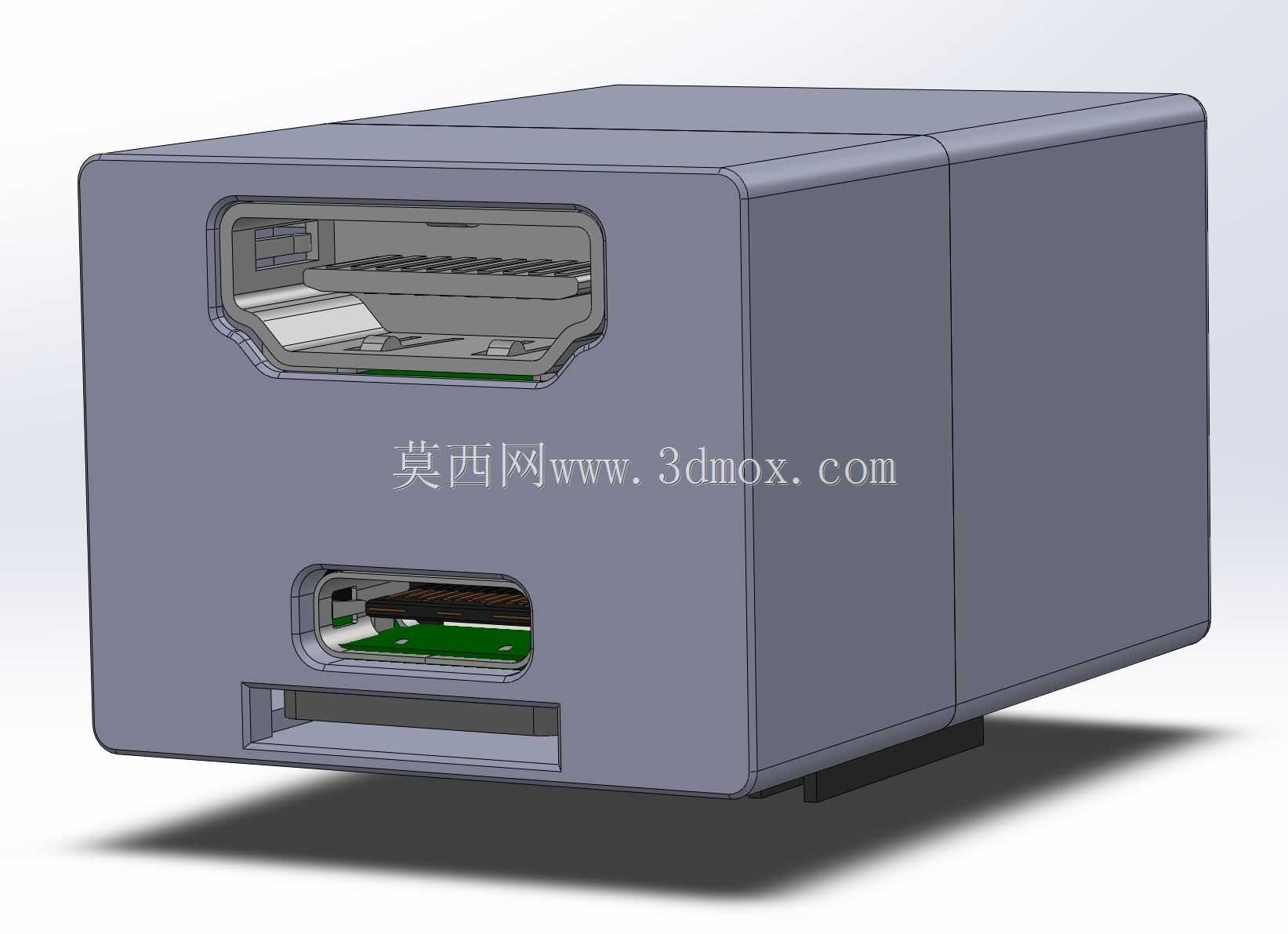

　　在嵌入式远程管控设备的实际部署场景中，小型KVM设备的外壳防护一直是容易被忽略的结构痛点，尤其是采用1mm厚度薄PCB的Lite版本产品，常规通用外壳往往无法匹配实际硬件的安装公差，长期使用中容易出现接口偏移、PCB受力形变、接插件松脱等问题，这套外壳结构正是针对这类实际工程痛点完成的适配设计。从实际使用场景来看，这类微型KVM设备常被部署在机房机柜边角、弱电箱内部、工业设备侧端等空间局促的位置，外壳的紧凑性直接决定了设备的安装适配能力，设计过程中首先对安装边界做了严格约束，整体外轮廓做了直角方正化处理，没有多余的外凸结构，能够直接贴靠机柜安装梁或者弱电箱内壁固定，不会因为圆弧边角或者外凸卡扣浪费宝贵的安装空间。针对原有硬件的核心结构缺陷，设计上做了针对性的应力释放处理：薄PCB版本的HDMI接口采用双排针直插固定，常规外壳没有给接口预留轴向限位结构，日常插拔HDMI线时的轴向推力会直接作用在PCB焊盘上，多次插拔后很容易出现焊盘开裂、针脚弯曲的问题，这套外壳在HDMI接口位置做了精准的轴向限位台阶，接口端面与外壳开口端面的配合公差控制在0.1mm以内，插拔线材时的外力会直接通过外壳结构传导分散，不会传递到PCB焊盘位置，从根源上解决了薄PCB接口受力损坏的问题。

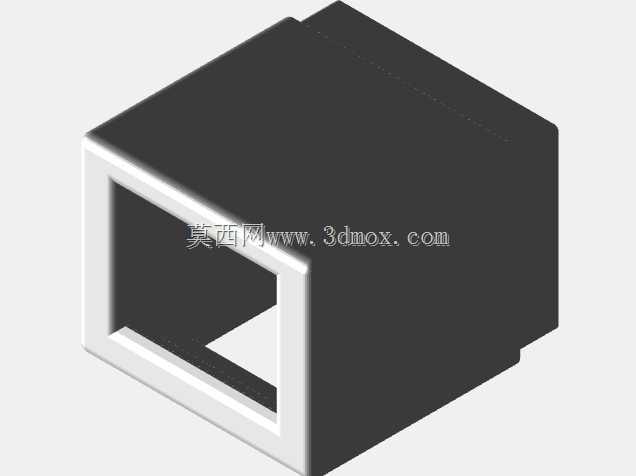

　　安装固定逻辑上没有采用常规的螺丝锁紧方案，而是通过壳体上下盖的伪过盈配合结构实现锁紧，上下盖的配合止口做了多段微凸卡点设计，装配时只需要对准按压即可完成锁紧，不需要额外准备紧固件，也不需要在安装时预留螺丝拧动的操作空间，进一步压缩了整体安装所需的空间边界。壳体内部针对PCB的定位做了多点限位筋设计，分别在PCB的四个边角、网口侧端、电源接口侧端设置了高度匹配的限位凸台，PCB装入后不会出现上下窜动或者左右偏移的问题，不需要额外打胶或者螺丝固定，后期维护拆解也十分方便。

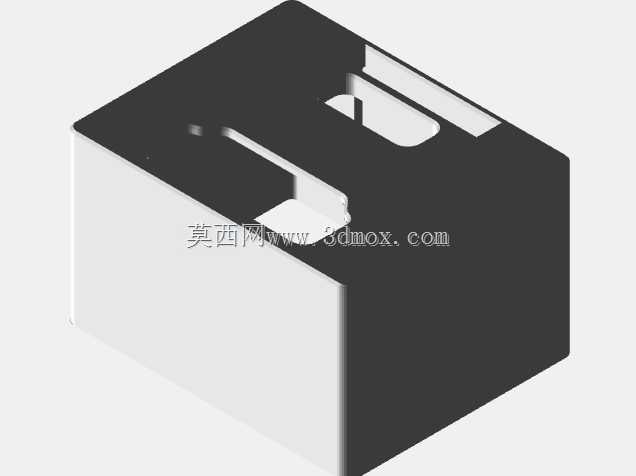

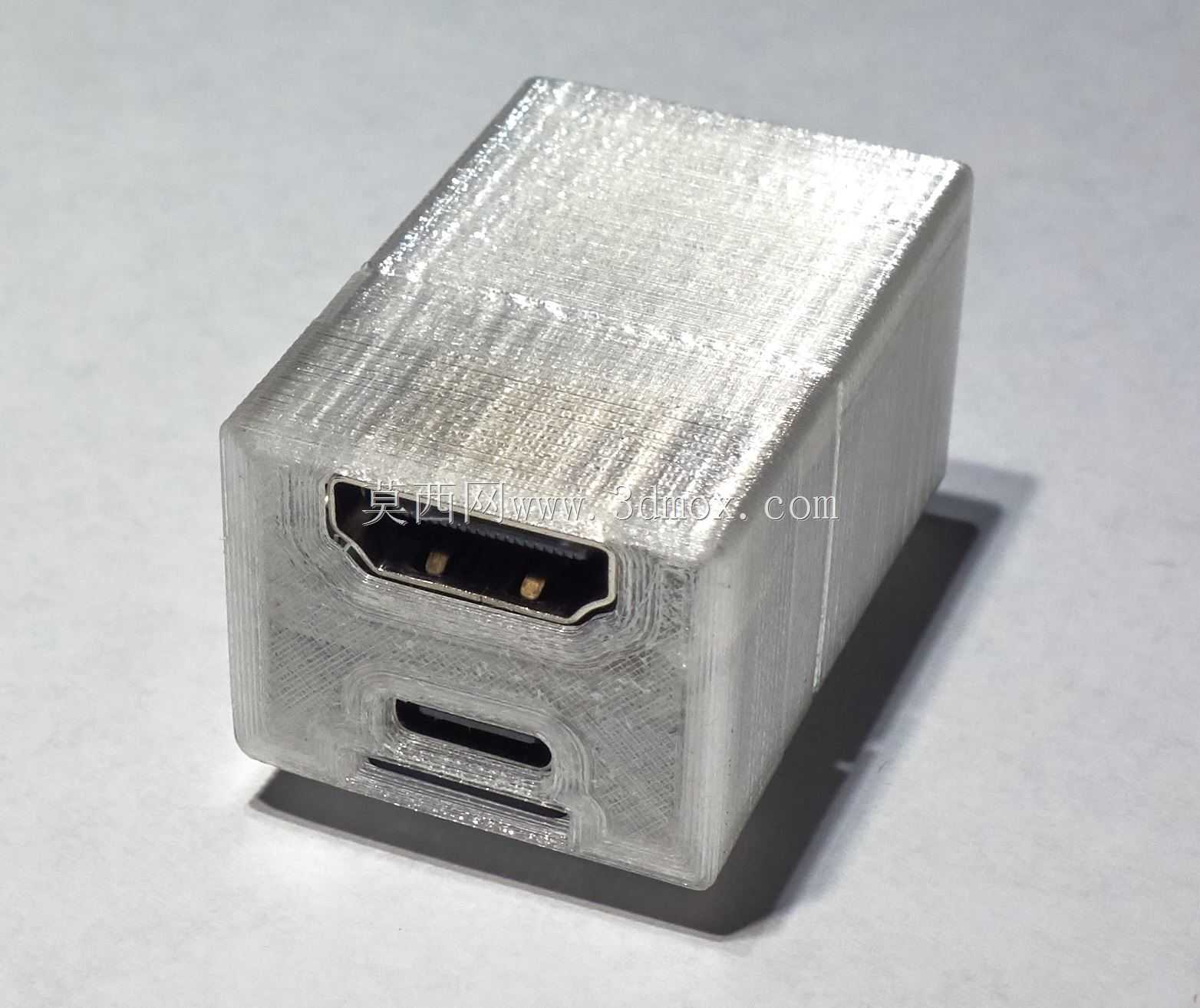

　　针对3D打印的工艺特性，壳体所有壁厚做了均匀化处理，整体壁厚保持在2mm，没有出现壁厚突变的位置，打印过程中不会因为冷却速率不一致出现翘曲变形，所有边角位置都做了R0.5的工艺圆角，避免打印过程中出现应力集中导致的层间开裂，壳体外表面没有做多余的纹理或者标识，打印完成后不需要额外做表面打磨处理，去除支撑后即可直接装配使用。壳体底部预留了统一规格的防滑胶条安装槽，用户可以根据实际安装场景选择粘贴防滑胶条放置在桌面，或者粘贴双面胶直接固定在安装面，也可以通过预留的隐藏式挂孔挂载在垂直安装面上，适配不同的部署需求。

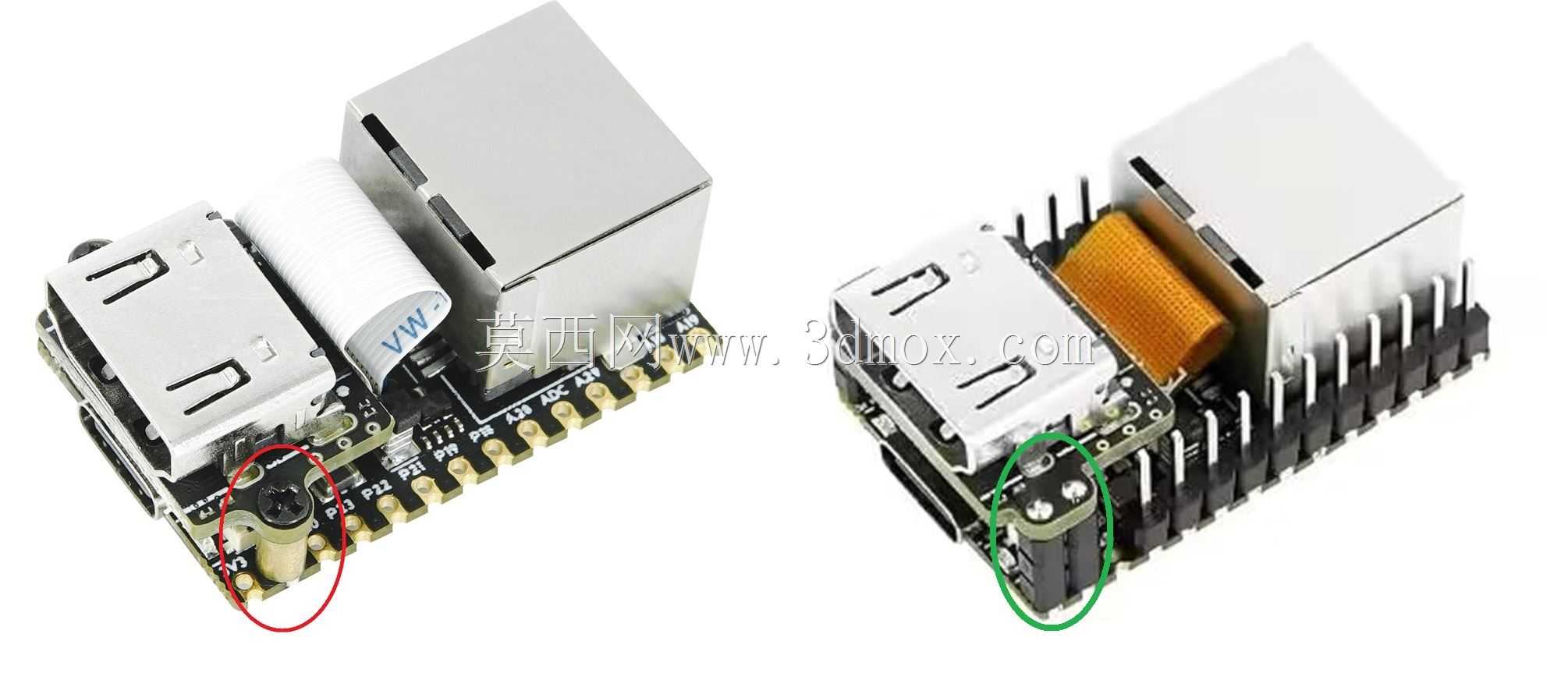

　　针对部分采用黄铜支架加固HDMI接口的硬件版本，设计时也预留了对应的避让空间，不过需要注意不同批次硬件的黄铜支架焊接偏移量存在公差，装配前需要先确认支架位置与壳体内腔的避让空间是否匹配，避免出现装配顶死的问题。整体结构经过多轮装配验证，所有接口的对位精度都控制在合理公差范围内，HDMI线、网线、电源线都可以顺畅插拔，不会出现接口对位偏差导致的插头无法插入的问题，壳体合盖后缝隙均匀，没有出现翘边或者松动的情况，日常使用中可以有效阻挡灰尘进入设备内部，也能避免意外磕碰对PCB板造成的物理损伤，完全满足嵌入式部署场景下的长期使用需求。
