L型六孔带开关创意家用插排设计

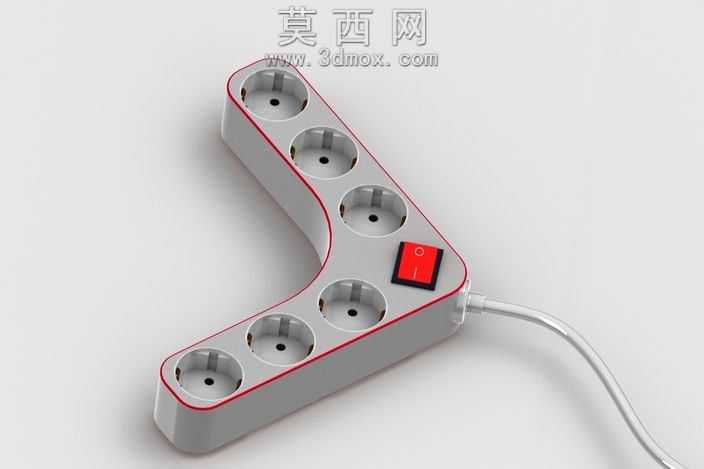

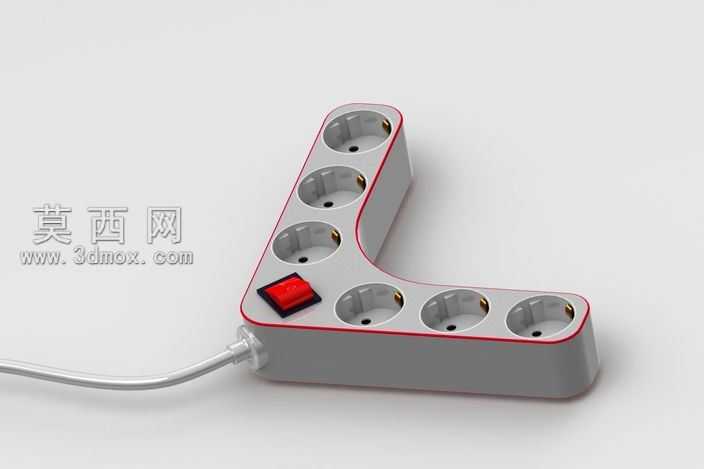

本作品为L型创意插排的三维设计方案，建模阶段采用参数化建模逻辑，先以二维草图勾勒整体L型轮廓，通过倒圆角处理弱化棱角，再使用拉伸命令生成主体壳体基础结构，壳体边缘预留1mm宽度的红色装饰圈安装槽位，保证外观层次分明。插孔部分按照欧标插座尺寸规范，逐个绘制插孔铜件的安装位、插孔开孔轮廓，六个插孔沿L型的两条边均匀排布，相邻插孔间距预留充足空间，避免大体积插头互相遮挡干涉，提升空间利用率。开关模块建模时还原了方形翘板开关的结构，包含按键、底座、安装卡扣细节，开关位置设置在L型转角处，符合用户日常操作的伸手习惯，无需刻意寻找开关位置。线材部分采用扫掠命令生成，还原电源线从插排侧端引出的自然弯曲形态，出线口位置做了防弯折的圆弧过渡结构，模拟实际产品的防断设计。材质渲染阶段，主体壳体赋予哑光浅灰色ABS塑料材质，调整粗糙度参数模拟磨砂质感，边缘装饰圈赋予亮面红色PC材质，形成色彩与质感的对比，开关按键采用黑色哑光塑料搭配红色指示标识，清晰区分功能区域，插孔内部做深色金属质感处理，还原铜件的视觉效果。灯光布置采用柔和的环境光搭配局部补光，突出壳体的曲面过渡和材质质感，阴影柔和自然，完整呈现产品的外观细节。设计思路上打破传统直排插排的形态，采用L型布局适配墙角、桌面转角等特殊摆放场景，既可以贴合转角放置节省桌面空间，又能让两个方向的插孔分别朝向不同使用方位，方便多方向的设备取电，同时一体式的外观设计简洁利落，红色装饰线条提升产品辨识度，兼顾实用性与装饰性，适配现代家居的桌面风格。结构设计上充分考虑装配逻辑，壳体分为上下盖，预留卡扣安装位，内部预留铜条、开关模块的安装空间，保证各部件装配无干涉，出线口位置预留线卡固定位，提升线材连接的牢固度，整体建模精度控制在0.1mm以内，所有结构细节均符合实际注塑生产的工艺要求，可直接用于后续的结构验证与开模参考。
