树莓派x728V2.0UPS供电模块结构设计

　　在嵌入式开发、小型边缘计算节点部署场景中，树莓派这类单板计算机的供电稳定性一直是现场部署的核心痛点，意外掉电不仅会导致运行数据丢失，严重时还会造成存储介质损坏，Geekworm x728 V2.0这类UPS扩展模块，就是为解决这一实际工程问题开发的配套硬件。从结构设计层面看，这款模块采用双18650电芯卧式排布的布局，整体轮廓完全匹配树莓派单板的安装孔位边界，安装后不会超出单板的长宽外沿，能够适配市面上绝大多数通用树莓派保护壳的内部空间，不会出现干涉卡壳的问题。模块的供电输入接口设置在侧边靠下位置，采用Micro USB接口规格，与常规树莓派供电线缆的走线方向适配，安装后线缆不会向上翘起遮挡上层扩展板的安装空间。

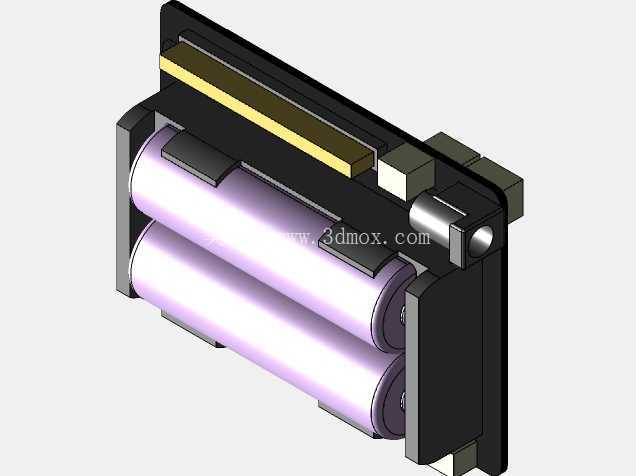

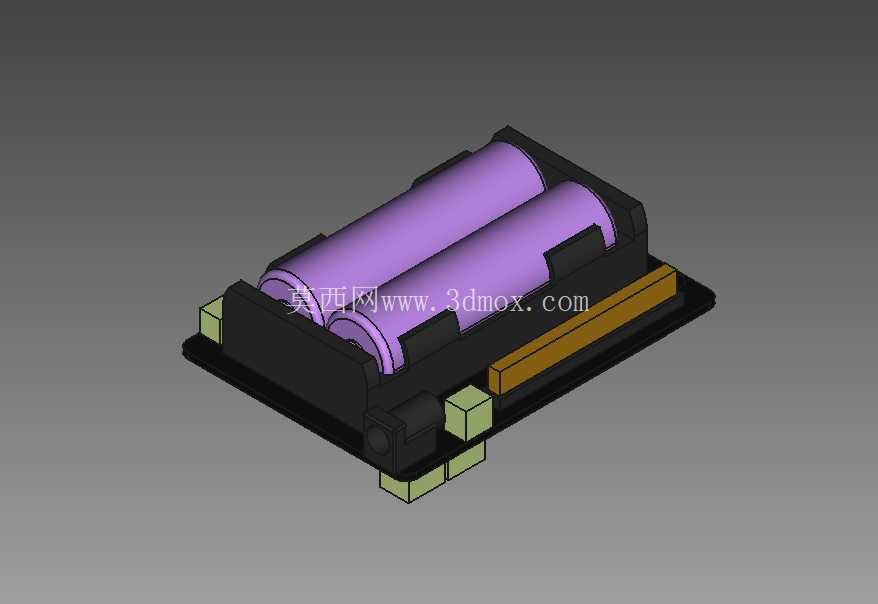

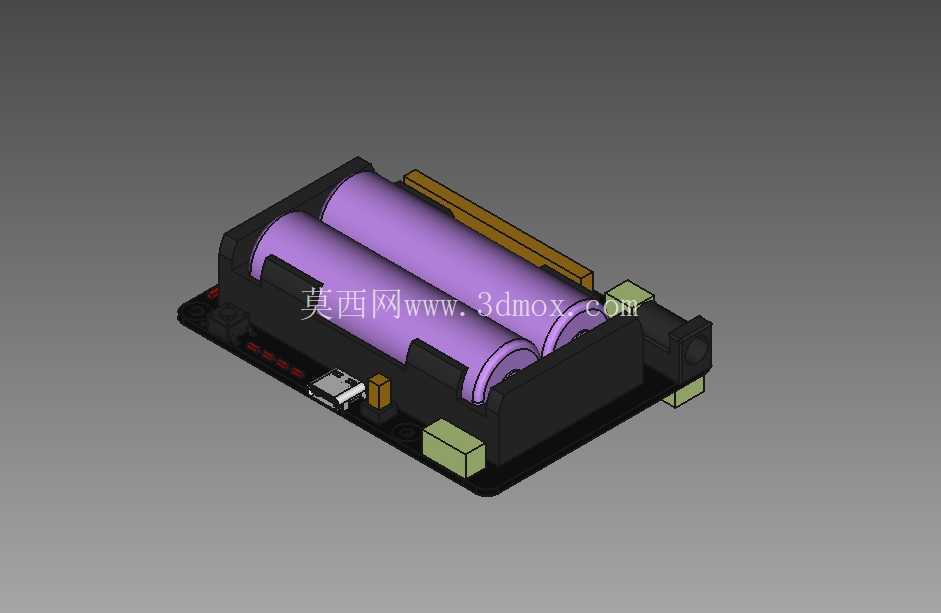

　　电芯仓采用下沉式设计，两节18650电芯嵌入PCB板上方的黑色绝缘支架内，支架边缘做了1mm的加高挡边，既可以固定电芯位置避免运输、使用过程中电芯移位造成的接触不良，也能在电芯与上层扩展板之间形成绝缘隔离间隙，防止短路风险。模块上的状态指示灯、功能按键都设置在靠近板边的位置，安装到树莓派上之后，操作人员不需要拆卸外壳就能直接观察供电状态、手动触发电源开关操作。从功能适配的角度，这款模块同时支持外部供电直通、掉电自动切换电芯供电、电芯充放电管理的核心功能，结构设计上把发热较大的充放电管理芯片布置在靠近板边的位置，预留了自然散热的空气流通间隙，长时间满负载充放电也不会出现热量堆积导致的电芯过热问题。

　　安装孔位完全对齐树莓派的四个标准固定孔，采用M2.5铜柱支撑的安装方式，组装时只需要将模块与树莓派板的孔位对齐，锁上四个铜柱就能完成固定，不需要额外的转接件，现场部署的装配效率很高。在实际项目应用中，这类UPS模块常被用在户外环境监测节点、小型自助终端、无人值守的边缘计算网关设备中，结构设计上充分考虑了嵌入式设备紧凑安装的需求，没有冗余的突出结构，所有接插件的位置都经过排布优化，不会和树莓派本身的HDMI、USB、以太网接口产生位置干涉，组装完成后所有外接接口都能正常插拔使用。模块的PCB板边缘做了圆角处理，没有尖锐的毛刺飞边，组装过程中不会划伤操作人员的手部，也不会刮伤配套外壳的内壁。

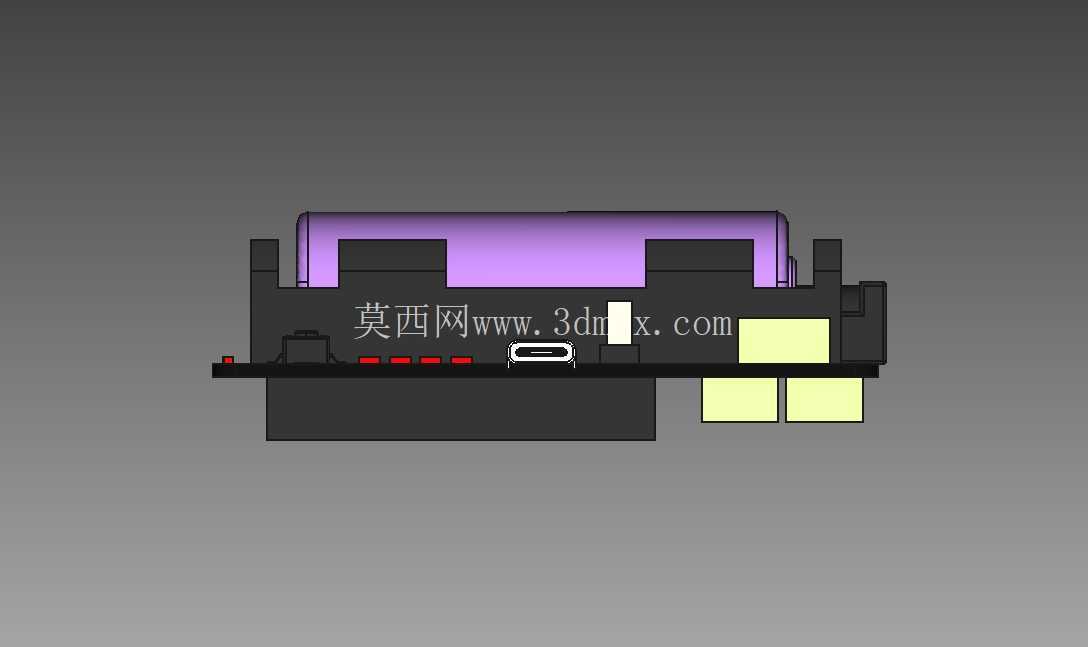

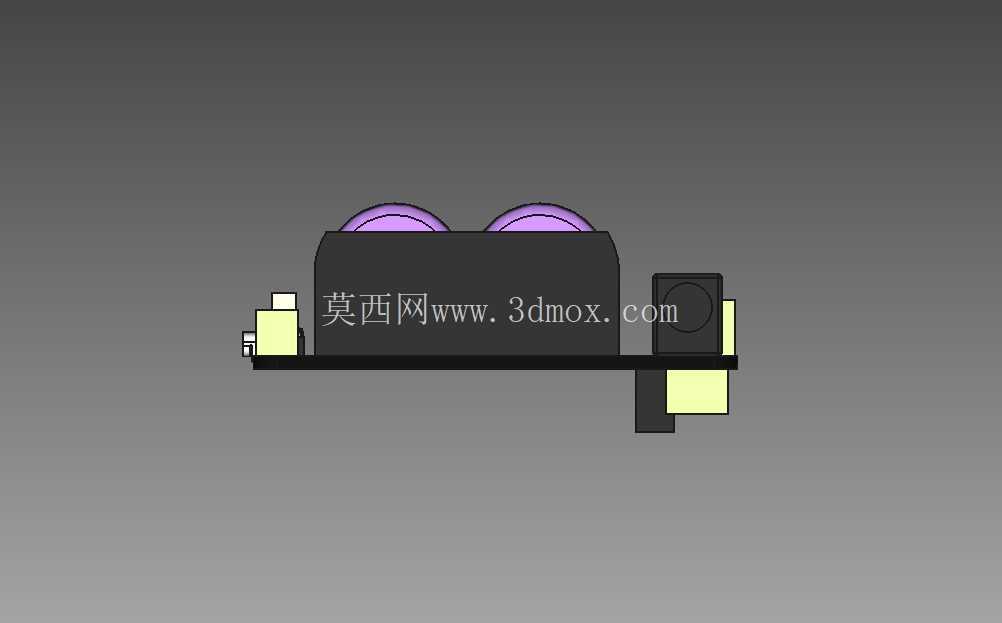

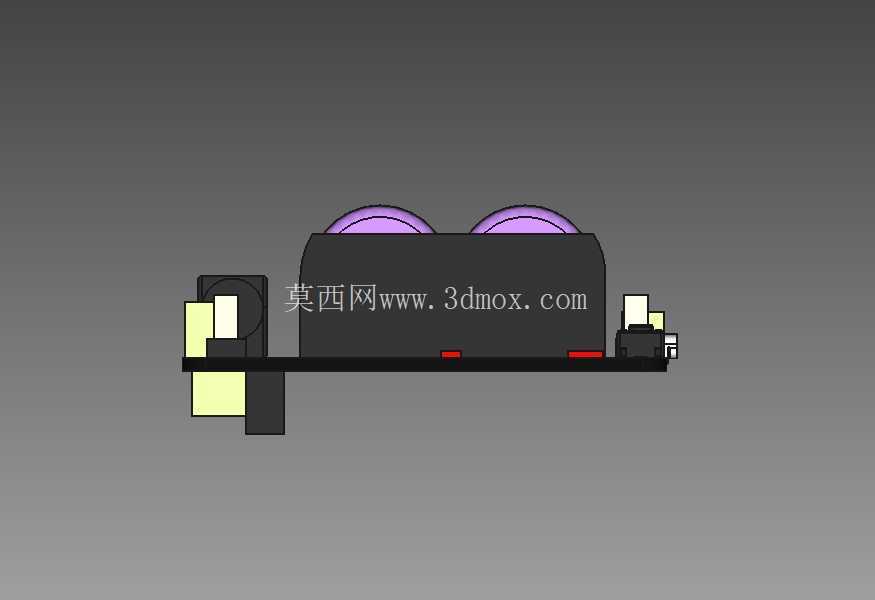

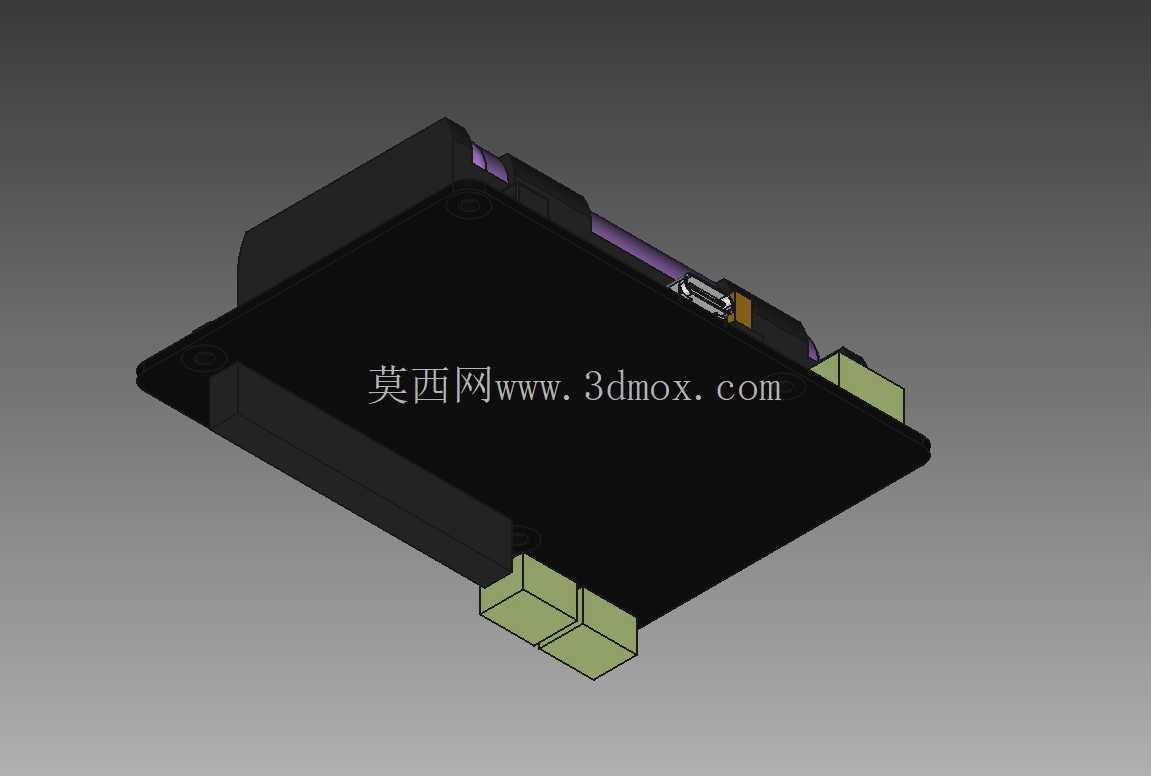

　　电芯支架采用阻燃ABS材质注塑成型，耐温范围覆盖嵌入式设备常规的工作温区，即使在密闭外壳内部长期工作，材质也不会出现形变、脆化的问题。从建模精度的角度，这款低分辨率模型准确还原了模块的所有关键安装边界、接口位置、外形轮廓，结构设计人员在做整套设备的结构排布时，可以直接调用这个模型做装配干涉检查，不需要重新测绘实物，能够大幅缩短项目前期的结构设计周期。模型省略了电芯内部卷绕结构、PCB板上细小阻容件这类不影响装配检查的细节，文件体量轻便，在大型装配体中调用时不会造成软件卡顿，同时所有影响安装配合的关键尺寸都和实物保持一致，不会出现装配时孔位错位、接口对不上的问题。对于做嵌入式设备集成的结构工程师来说，这类精准的配套模块模型，能够有效减少实物打样阶段的干涉问题，降低反复修改结构的时间成本，在做设备内部空间排布时，可以提前预留好模块的安装空间、走线间隙，确保后期组装时所有配件都能顺利装配。
