通用型18650锂电池固定座结构设计

　　在手持检测仪器、便携照明设备、小型储能模组、DIY电子改装项目这类需要圆柱锂电供电的场景里，18650规格电池的固定结构一直是结构设计环节里容易被忽略但直接影响整机可靠性的部分。很多新手做结构时要么把电池仓卡合量留得过小，设备受冲击后电池松脱断电，要么卡筋过厚过盈量太大，换电池时抠取困难甚至刮破电池外皮带来安全隐患，这款通用电池座的设计刚好平衡了固定可靠性与拆装便捷性的矛盾。

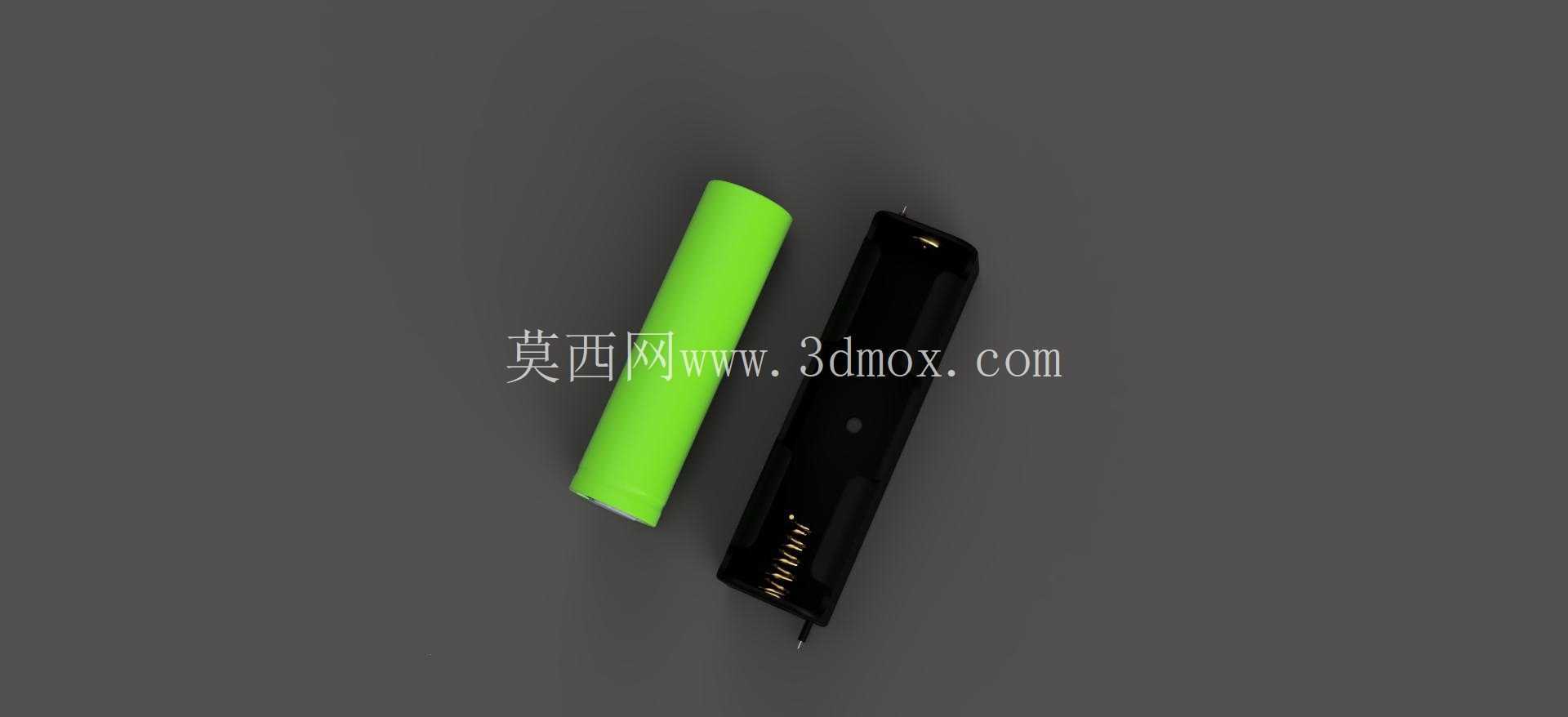

　　从实际使用场景出发，这款电池座适配单节标准18650圆柱锂电池，仓体内腔的弧度完全贴合电池外径，仓体两侧预留的弹性卡筋做了0.3mm的薄壁设计，卡合位置选在电池距两端10mm的位置，避开电池正极的泄压阀区域与负极的焊点区域，既保证电池装入后径向窜动量控制在0.2mm以内，不会因为设备晃动出现接触不良，又不会对电池壳体造成过度挤压。仓体一端预留了标准弹片安装位，负极位置做了下沉式凹槽，刚好容纳常用的镀镍弹簧弹片，正极位置做了绝缘挡边，防止电池装反时正极直接接触仓体金属件造成短路，挡边高度刚好露出正极接触点，不会出现电池装到位后接触不上的问题。

　　设计过程中没有做多余的装饰性结构，所有结构都服务于功能实现：仓体底部做了两条平行的导流筋，一方面如果电池出现漏液可以顺着筋槽流出，不会积在仓内腐蚀接触片，另一方面筋条把电池抬离仓底0.5mm，避免电池外皮长期和仓底平面摩擦磨损。仓体两侧的安装耳做了通孔设计，适配M2螺丝固定，孔位周边做了0.8mm的加厚凸台，锁螺丝时不会出现柱位开裂的问题，安装耳的中心距做了通用化设计，既可以直接固定在PCB板上，也可以固定在塑料壳体的安装柱上，适配不同设备的安装需求。

　　从安装边界尺寸来看，整个电池座的长度控制在70mm，刚好容纳长度65mm的标准18650电池加上两端弹片的压缩量，不会出现电池装不到位或者过长顶坏仓盖的问题；仓体最大宽度20mm，比电池直径宽出2mm，预留了贴青稞纸绝缘的空间，即使电池外皮有轻微破损，贴一层绝缘青稞纸后也能顺利装入；仓体总高度19mm，安装后突出安装面的高度控制在18mm以内，不会占用过多的设备内部空间，对于内部空间紧张的手持设备来说，这个尺寸边界可以直接套用，不需要再做额外的空间避让。

　　实际选型使用时，这款电池座不需要额外开模定制，不管是3D打印打样验证，还是开模批量生产都能直接用，结构上没有倒扣等复杂出模结构，注塑生产时可以直接直出模，不需要做抽芯结构，能有效降低生产制造成本。对于做电子设备结构设计的工程师来说，直接套用这个结构可以省去反复调整卡合量、验证固定可靠性的时间，弹片安装位的尺寸是按照市面上通用的18650接触弹片做的，不需要单独定制弹片，直接采购标准件就能装配，能有效缩短项目的研发周期。在DIY改装场景里，这个结构也可以直接打印使用，不管是改装手电、做移动电源，还是给小型工控设备做备用电池仓，都能满足固定需求，不会出现电池晃荡、接触不良的问题。
