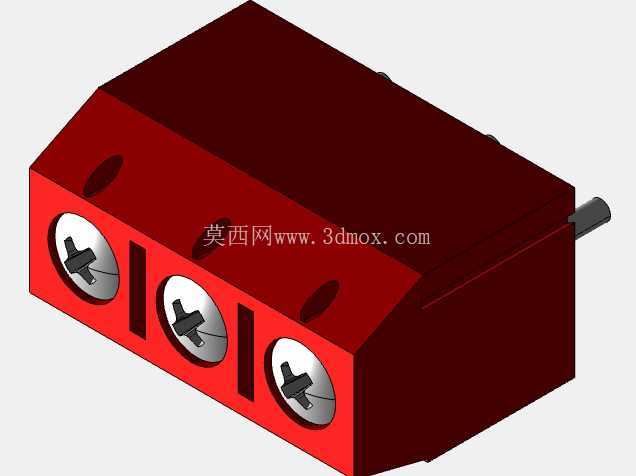

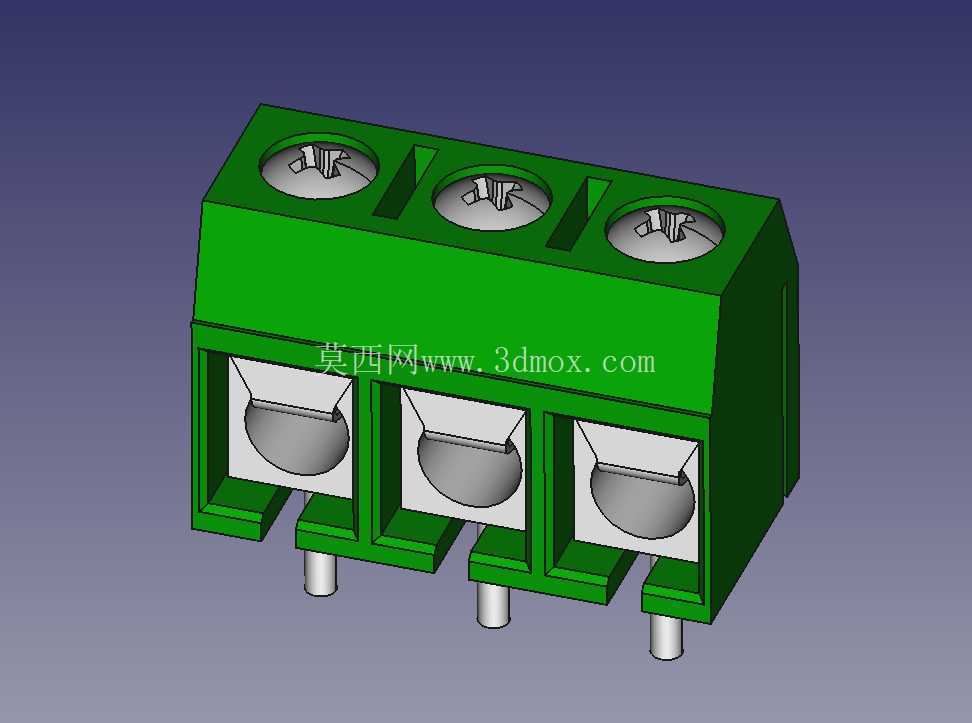

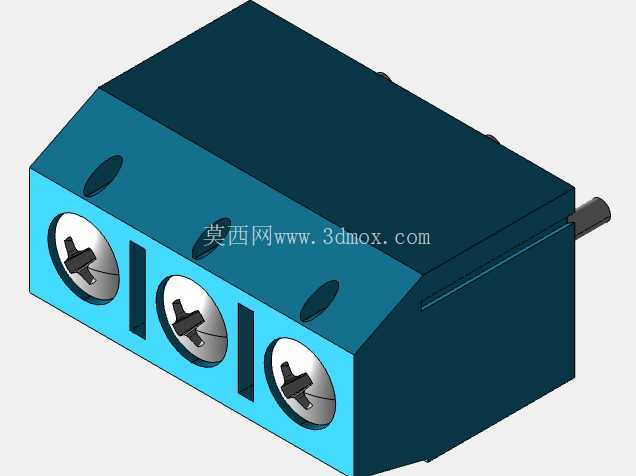

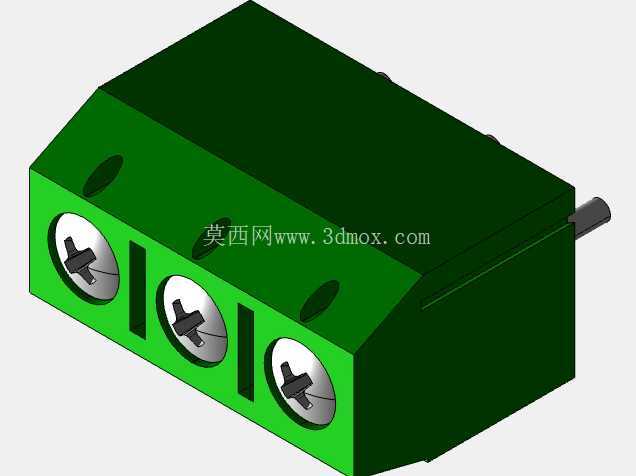

三色KF301-5-3P PCB接线端子三维结构

　　在低压电控、消费电子、小型工控板卡的布线环节里，板载接线端子的可靠性直接决定了整机线路连接的长期稳定性，这款3针间距5mm的螺丝式PCB接线端子，就是针对小电流板端直连场景开发的连接部件。日常选型时，不少工程师会遇到板上空间局促、接线后导线易松脱、不同设备配色区分需求难满足的问题，这款端子的结构设计刚好覆盖了这些实际使用痛点。

　　从实际安装边界来看，这款端子采用直插式焊针设计，三根焊针沿端子长度方向等距排布，针间距严格控制在5mm，适配常规2.54mm整数倍的PCB网格布线，焊针直径适配标准通孔焊盘，过波峰焊时不会出现引脚偏移、虚焊的问题。端子本体底部做了贴合PCB板面的定位凸台，焊接时可以直接卡在板面上定位，不需要额外治具扶持，能大幅提升SMT后段手工焊或者波峰焊的装配效率。端子的整体高度控制在常规板载元件的安全高度范围内，不会和上方的外壳、散热片等结构产生干涉，安装孔位的横向、纵向边距都留足了焊盘走线的空间，布线时可以顺利在焊盘周边走0.8mm线径的线路，不需要为了避让端子特意压缩走线宽度。

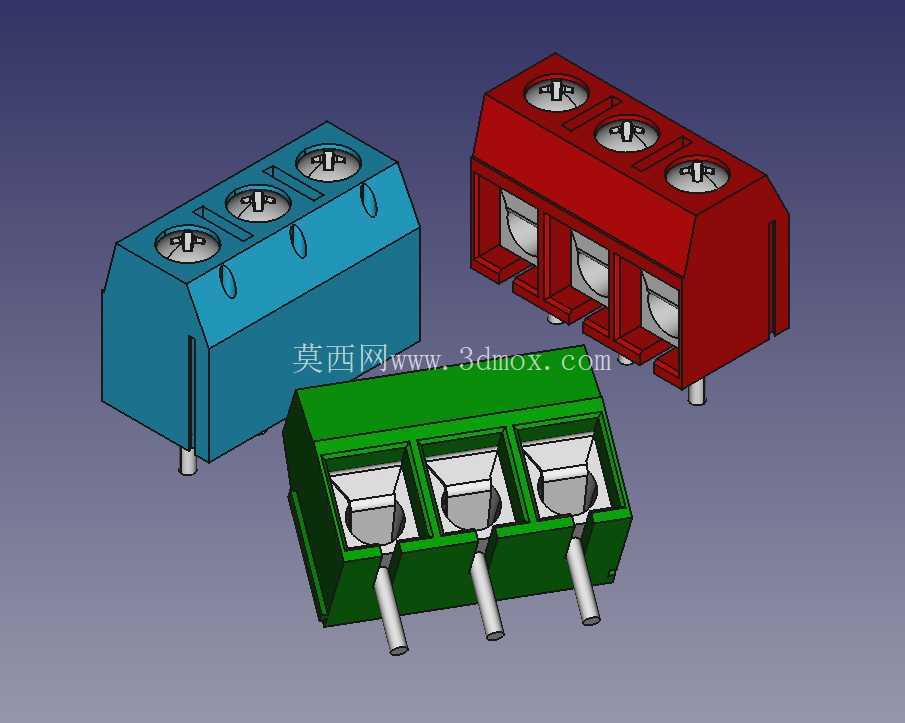

　　功能特性上，这款端子采用顶部螺丝锁紧的接线结构，每个接线位对应一个独立的锁紧螺丝，导线剥头后直接插入端子正面的接线孔，拧紧顶部螺丝即可完成导线固定，锁紧螺丝的下压块做了防滑齿纹，即使是多股软铜线，锁紧后也不会出现线芯滑脱、接触不良的问题，单孔可适配的导线截面积覆盖常规小信号、小功率回路的接线需求，日常用于220V以下低压回路的信号传输、小功率供电完全足够。端子的绝缘本体采用耐温绝缘材质，可适配常规焊接温度，不会出现过炉后本体变形、螺丝孔位错位的问题，不同颜色的本体可以直接用于不同回路的区分，比如蓝色用于弱电信号回路、红色用于交流供电回路、绿色用于接地回路、黑色用于直流负极回路，生产接线时可以通过颜色快速识别回路，减少接错线的概率。

　　设计思路上，这款端子在建模时优先保证了安装尺寸的精准性，所有和PCB配合的尺寸、接线孔位尺寸、螺丝行程尺寸都按照实际量产规格做了1:1还原，没有做简化处理，不管是用于PCB板的结构干涉检查，还是用于整机装配的布局验证，都可以直接调用模型完成空间校核。建模过程中拆分了绝缘本体、锁紧螺丝、导电压块、焊针四个独立零件，每个零件的配合间隙都按照实际装配公差做了预留，模拟真实装配状态下的零件位置，不会出现模型里零件干涉、实际生产却能装配的误差。端子的接线口做了导向倒角，导线插入时不需要精准对准孔位，顺着倒角就能顺利插入接线腔，实际生产接线时能降低操作工的对准难度，提升接线效率。

　　实际应用场景中，这款端子可以用在小型工控控制板、电源模块输出板、智能家居控制板、教学实验电路板等多种场景，相比插簧式接线端子，它的接线可靠性更高，抗振动性能更好，即使设备在运输、运行过程中产生持续振动，锁紧的导线也不会松脱；相比焊接式接线，它的后期维护更方便，需要更换板卡或者调整线路时，只需要拧松螺丝就能拆下导线，不需要反复拆焊焊盘，避免焊盘脱落损坏PCB。在做整机结构设计时，直接调用这款三维模型，可以提前确认端子和周边元件的安全距离，比如和高压电容、散热片、外壳立柱的距离是否满足安规要求，接线后导线的弯曲半径是否足够，会不会和周边结构产生摩擦，提前规避装配阶段才发现的空间干涉问题，减少打样迭代的次数。不少工程师在做板卡布局时，容易忽略端子接线后的导线占用空间，导致装配时导线被外壳压到，长期使用磨破绝缘皮造成短路，这款模型在建模时还原了接线孔的实际位置，在三维环境里模拟导线走线时，可以准确判断导线的走向空间，提前预留足够的布线位置。

　　从结构细节来看，端子本体的侧壁做了加强筋结构，既可以节省本体材料用量，又能提升本体的结构强度，拧紧螺丝时不会因为锁紧力过大导致本体开裂，焊针和本体的结合位置做了防退卡槽，焊针插入本体后不会因为焊接时的推力或者接线时的拉力导致焊针后退、松动。三个接线位之间做了绝缘隔离墙，即使接线时导线铜丝有少量外露，也不会出现相邻接线位短路的问题，提升了接线的安全冗余。
