CR123A锂电池PCB孔安装固定支架

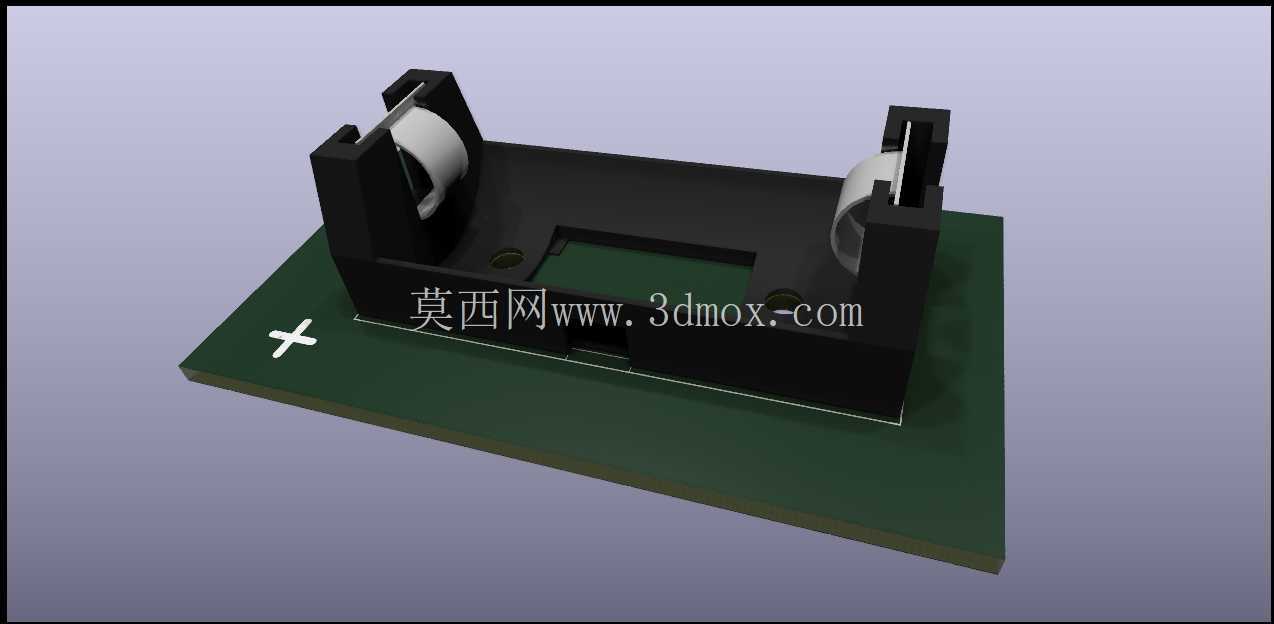

　　在手持检测仪器、户外便携传感设备、小型工业无线终端这类需要内置CR123A规格锂电池供电的产品结构设计中，电池固定结构的可靠性直接影响整机在振动、跌落工况下的供电稳定性，不少早期便携设备出现的偶发断电故障，追根溯源都是电池固定支架的结构冗余不足、安装定位偏差导致的电极接触错位。这款CR123A锂电池支架采用PCB孔直装的设计逻辑，完全摒弃了传统电池仓需要额外螺丝固定、或者依靠塑料卡扣过盈卡接在壳体上的冗余结构，直接通过支架本体的定位柱与PCB板上预留的安装孔配合，焊接或者压接固定后即可形成稳定的电池容纳腔，大幅缩减了整机内部的结构占用空间。

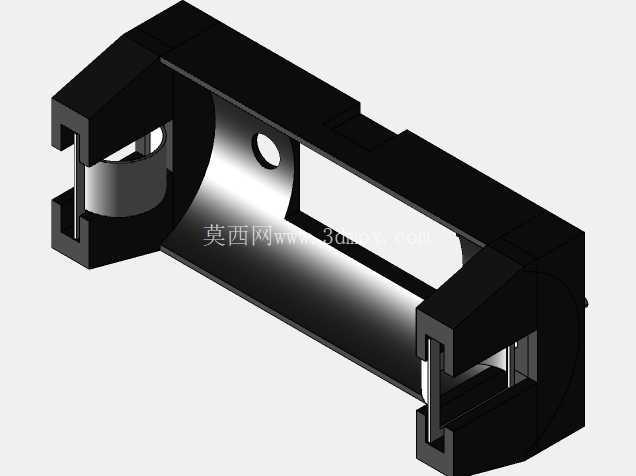

　　从结构形态来看，支架整体采用半包式承托结构，主体腔体的内径完全匹配CR123A锂电池的外径尺寸，侧壁预留的镂空区域一方面可以减少支架本身的材料用量，降低注塑生产时的缩痕风险，另一方面也能给电池装配时提供形变余量，避免过紧的配合导致电池装入后出现卡滞、拆卸困难的问题，同时镂空区域也能在电池长期工作发热时提供一定的散热空间，减少密闭空间内的热量积聚。支架两端的电极避让结构做了针对性的导向设计，装入电池时可以自动引导电池电极与PCB板上的弹片触点对齐，不会出现电极偏斜顶住塑料壁导致的接触不良问题，两端的卡接臂做了加厚处理，在承受1.5米高度跌落的冲击载荷时，不会出现卡臂断裂导致电池脱出的情况。

　　在安装边界的设计上，支架底部的定位凸台高度严格匹配PCB板的焊接工艺要求，凸台外径与PCB安装孔的间隙控制在0.1mm以内，过波峰焊或者回流焊时不会出现支架偏移的问题，支架整体的高度方向尺寸做了极限压缩，在容纳单节CR123A电池的前提下，支架顶面距离PCB板面的高度比传统侧装电池座降低了2.3mm，给上层的元器件布局留出了更多的空间余量。不同于市面上常见的卡扣式电池座需要在壳体上预留对应的卡槽结构，这款直装式支架完全依托PCB板完成固定，结构设计时不需要在壳体上额外设计电池固定的相关结构，大幅降低了壳体模具的复杂程度，也减少了整机装配时的工序步骤，工人只需要在PCB板焊接环节将支架压入安装孔完成焊接，后续总装时直接放入电池即可，不需要额外调整电池位置或者固定支架。

　　在实际的工况适配中，支架的塑料材质选用耐高低温的工程塑料，可以在-20℃到60℃的工作环境下保持结构强度，不会因为低温脆化或者高温软化导致固定失效，侧壁预留的观察缺口可以让生产线上的质检人员直接观察电池是否安装到位，不需要额外拆卸壳体检查，提升了生产环节的质检效率。对于需要做IP65以上防护等级的便携设备来说，这种PCB直装的支架结构可以配合壳体上的密封筋设计，将电池仓与主板其他区域做隔离，即使电池出现漏液情况，漏出的电解液会被限制在支架的腔体范围内，不会扩散到主板其他区域造成大面积的电路腐蚀，提升了整机的故障容错能力。在结构细节的处理上，支架所有与电池接触的棱边都做了R0.5mm的圆角处理，装入电池时不会刮破电池外皮造成绝缘层破损，两端的电极避让槽尺寸匹配常用的磷铜弹片触点，弹片焊接在PCB板上之后，刚好处于避让槽的中心位置，电池装入后电极与弹片的接触压力保持在合理区间，既不会因为压力过大导致电池负极出现凹痕，也不会因为压力过小在振动工况下出现接触瞬断的问题。
