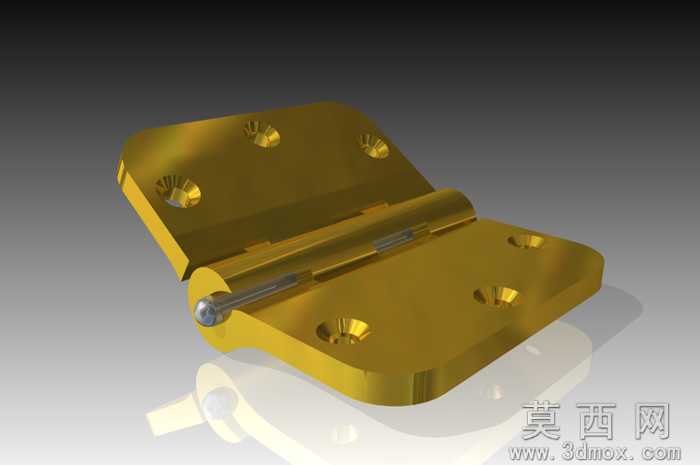

小型合页铰接结构三维设计模型

本作品为小型铰接合页的三维参数化模型，建模过程中采用Autodesk Inventor软件完成全流程设计，首先通过草图绘制功能勾勒出合页两片页片的基础轮廓，对页片上的安装孔位进行精准的尺寸约束，保证孔位间距、孔径大小完全符合小型五金连接件的通用安装标准，同时对页片边缘做了圆角过渡处理，避免实际生产使用中出现锐边划伤的问题。中间的铰接转轴部分采用同轴心配合约束，模拟真实合页的转动自由度，建模时特意预留了合理的转动间隙，既保证转动顺畅无卡顿，又不会出现松垮晃动的情况，还原了真实铰接件的装配公差要求。材质渲染阶段选用了黄铜金属材质，调整了金属粗糙度、反射率参数，还原出黄铜五金件温润的金属质感，同时对页片表面做了细微的磨砂质感处理，避免渲染效果过于塑料化，更贴近真实五金产品的表面处理工艺。结构设计上采用对称式布局，两片页片的尺寸、孔位完全对称，既降低了生产开模的成本，也保证了铰接受力的均匀性，能够适配小型箱体、装饰盒、轻型柜门等多种场景的连接需求。设计思路围绕实用化、标准化展开，所有尺寸均参考通用小型合页的行业规范设定，没有做冗余的异形结构，保证模型可以直接对接生产加工流程，同时模型的参数化特征支持后续快速修改尺寸，可根据不同的使用场景调整页片长度、孔位数量、转轴直径等参数，拓展模型的适用范围。整个模型的装配逻辑完全还原真实合页的装配流程，从页片冲压成型的基础特征，到转轴的铆接结构，再到安装孔的沉头设计，每一处细节都做了对应的建模还原，没有省略关键的工艺结构，保证模型的工程实用性。
