万向节传动用十字轴结构设计

　　在各类需要变角度传递扭矩的传动系统中，十字轴是万向节总成里的核心承载零件，其结构合理性直接决定了整套传动机构的运转可靠性与使用寿命。日常接触的工程场景里，从非同轴布置的传动轴连接，到存在相对角位移的两轴间动力传递，都离不开这类十字结构的支撑，它能在两轴轴线不重合、存在夹角偏差的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的位置误差，抵消设备运行时因机架形变、振动带来的轴线偏移量。

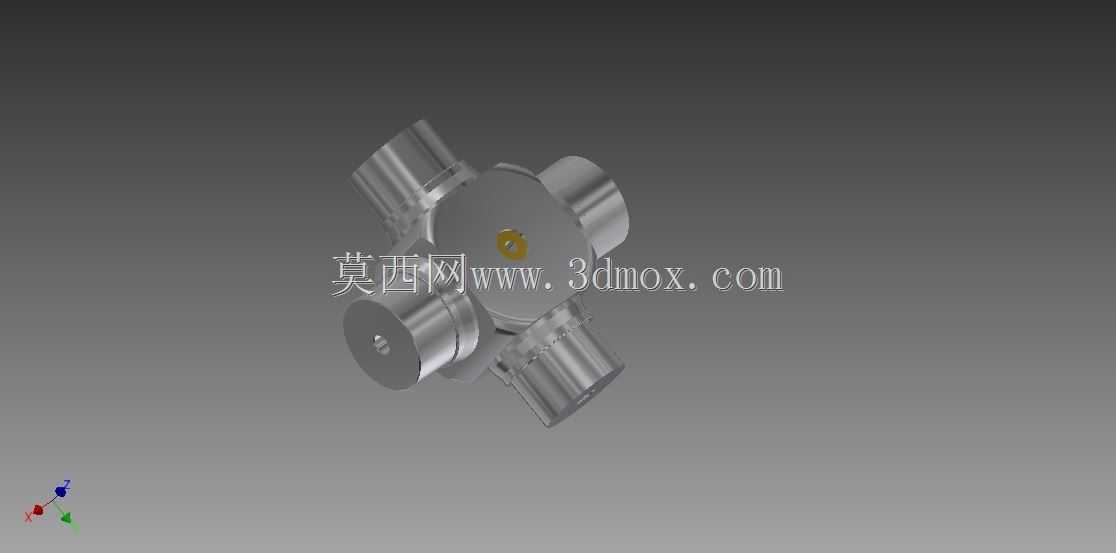

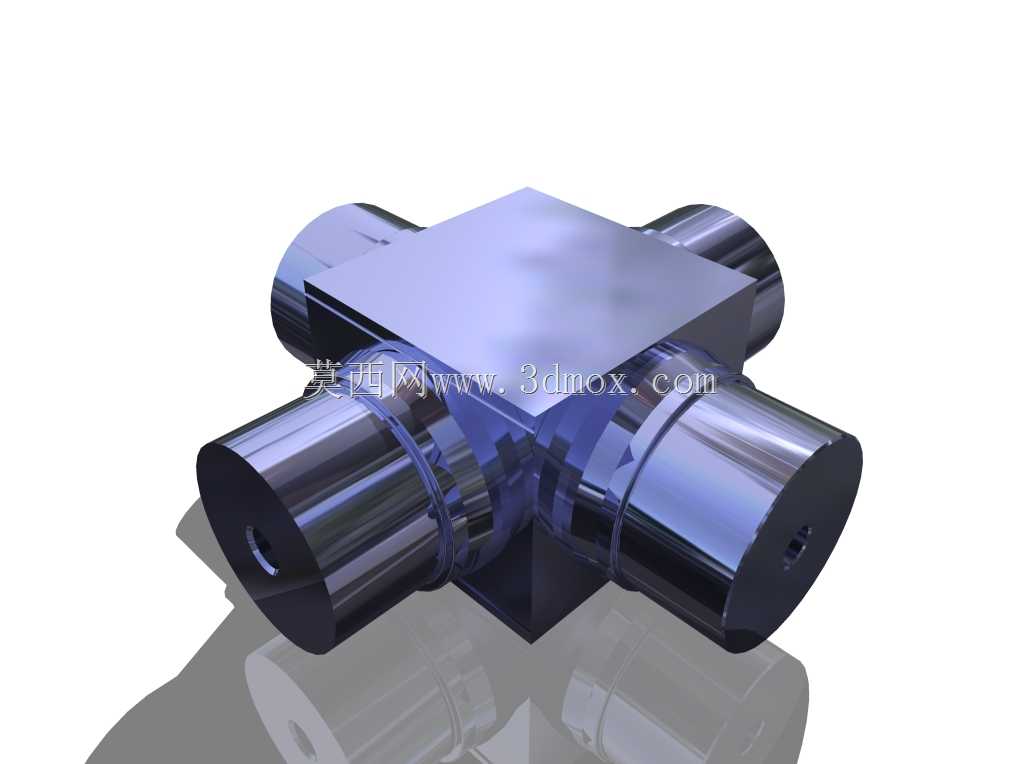

　　从结构设计逻辑来看，这类十字轴采用四个轴颈呈90度正交分布的对称结构，四个轴颈的轴线处于同一平面且两两垂直，中心位置设置定位销孔，用于装配时的周向定位与轴向锁紧，避免运转过程中十字轴与轴套之间出现相对窜动。每个轴颈的外圆面都需要满足较高的圆柱度与表面粗糙度要求，因为轴颈表面会与滚针轴承的内滚道直接配合，工作过程中持续承受交变接触应力，表面加工质量直接影响滚针的滚动状态，若表面存在加工缺陷，很容易在交变载荷下出现点蚀、剥落等失效问题。

　　设计过程中首先要匹配对应万向节的额定传递扭矩，轴颈的直径尺寸需要根据接触应力计算结果确定，既要保证足够的承载截面，避免扭矩过载时出现轴颈断裂，也要控制整体结构尺寸，避免十字轴体积过大导致万向节总成的摆动角度受限。四个轴颈的同轴度、对称度形位公差需要严格控制，若相邻轴颈的垂直度偏差过大，会导致装配后轴承偏载，运转过程中出现卡滞、异响，额外增加传动阻力，加速轴承磨损。轴颈根部需要设置合理的过渡圆角，避免应力集中，因为十字轴工作时承受的是周期性交变载荷，轴颈与中心体连接的根部是应力集中最明显的位置，圆角半径过小很容易在长期交变载荷下产生疲劳裂纹，最终导致轴颈断裂失效。

　　从安装边界来看，十字轴装配时需要先在每个轴颈上套装滚针轴承与密封件，再将四个轴承分别嵌入万向节叉的对应轴承孔内，通过轴承盖或者卡簧实现轴向固定，因此轴颈的长度尺寸需要与轴承宽度、万向节叉的安装孔深度精准匹配，预留合理的轴向间隙，既不能间隙过大导致十字轴轴向窜动，也不能间隙过小导致热胀后出现卡滞。中心位置的定位销孔需要与轴颈的对称中心重合，保证装配后十字轴的受力均匀，避免单侧轴颈承受过大载荷。

　　实际工况应用中，这类十字轴广泛应用在需要变角度传动的设备上，比如工业设备的长距离传动轴连接、行走机械的传动系统、需要摆动调整的机构传动链路中，它可以实现两轴之间最大可达数十度的夹角传动，在设备启动、换向、负载波动的过程中，能够缓冲一定的冲击载荷，保证扭矩传递的平顺性。设计时还需要考虑润滑通道的布置，通常会在中心体位置设置注油孔，连通到每个轴颈的表面，方便定期加注润滑脂，在轴颈与滚针之间形成油膜，降低摩擦磨损，延长部件的维护周期与使用寿命。密封结构的配合也需要在设计阶段同步考虑，轴颈端部的密封槽尺寸要匹配油封的规格，避免运转过程中润滑脂泄漏，同时阻挡外界的粉尘、水汽进入轴承内部，防止磨粒磨损加剧。

　　在建模过程中，需要重点保证四个轴颈的对称度与垂直度公差，通过对称基准约束每个轴颈的位置，中心体与轴颈的连接过渡要平滑，避免出现尖锐棱角，所有配合面的尺寸公差需要根据配合等级合理设定，装配干涉检查要覆盖万向节的最大摆动角度，确认十字轴在全角度摆动过程中不会与万向节叉、周边其他结构件发生碰撞，保证机构运转的灵活性。
