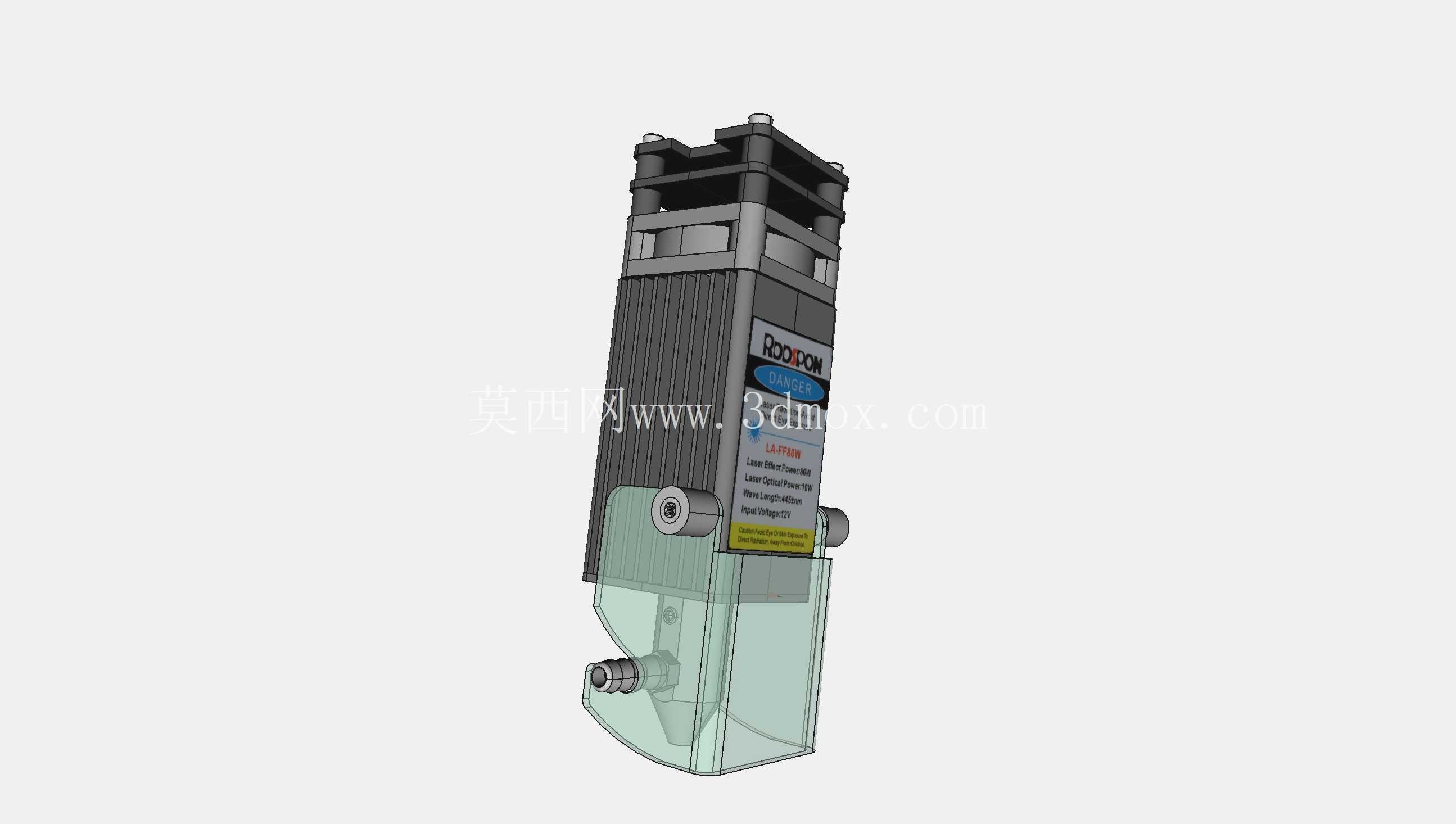

80W带气辅防护激光切割头结构

　　这款80W功率的激光加工头，主要面向桌面级激光切割设备的改装与整机集成场景，在非金属薄板加工领域应用十分广泛，日常可覆盖亚克力、薄木板、皮革、毛毡等常见广告、手作加工材料的裁切作业，相比无气辅结构的普通激光头，加工断面的光洁度能提升一个等级，也能减少切割过程中烟尘附着在聚焦镜片上的概率，延长光学元件的维护周期。从实际使用的需求出发，设计时首先参考了市售成熟量产元件的实测安装尺寸，没有做夸张的结构改动，所有接口的位置都适配市面主流的桌面激光设备安装位，不需要额外做转接件就能直接替换原有低功率激光头，降低用户的改装成本。

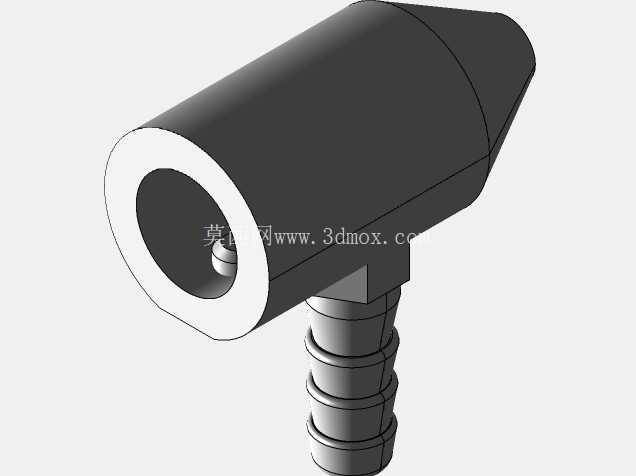

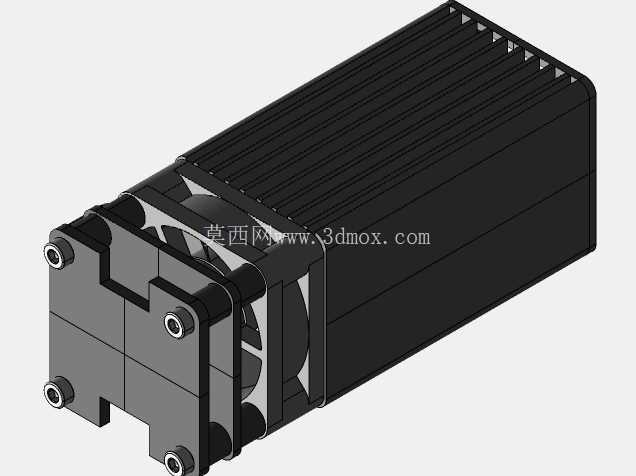

　　整体结构采用分层堆叠的设计思路，最上方是激光驱动与散热模块的集成段，外壳做了竖向的散热鳍片结构，不需要额外加装风冷风扇就能满足80W功率连续工作的散热需求，避免长时间作业时光源模块过热导致功率衰减。中段是激光发生核心区，外侧预留了两个对称的快插气嘴接口，一个用于接入辅助压缩空气，另一个可根据需求接负压除尘管路，气路内部做了导流结构，压缩空气进入后会沿着聚焦镜的外圈均匀向下喷出，不会在光路内部形成紊流影响激光聚焦精度，同时能在镜片下方形成正压区，阻挡切割产生的烟尘向上飘移污染镜片。

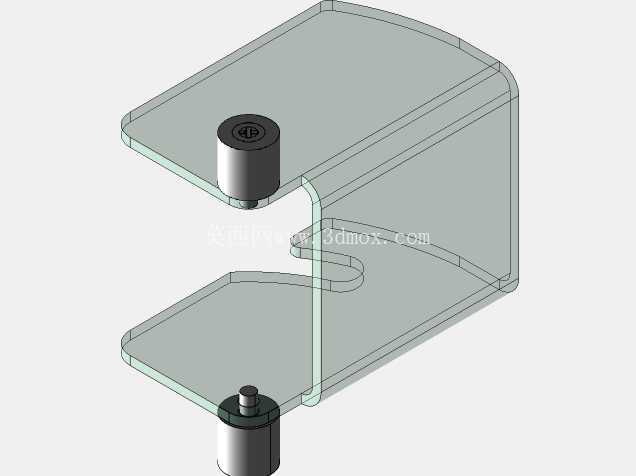

　　下方的防护段采用半透明的耐高温工程塑料材质，既可以直观观察激光焦点的对位情况，也能阻挡切割过程中飞溅的高温碎屑向外溅射，避免操作人员被烫伤，防护段底部做了可滑动的焦距调节挡块，松开侧面的紧固螺丝就能上下调整挡块位置，快速匹配不同焦距的聚焦镜片，不需要每次更换材料都重新手动对焦。安装边界方面，整体主体段的截面尺寸控制在40mm×40mm的常规安装规格内，顶部预留了两个M4的螺纹安装孔，孔距与市面主流的激光设备Z轴滑台安装孔完全匹配，气嘴采用标准的6mm快插接口，适配常规的气动管路，整体竖向总长度控制在180mm以内，不会占用过多Z轴的运动行程，适配绝大多数行程在200mm以内的桌面级激光切割设备。

　　结构设计上还考虑了日常维护的便利性，聚焦镜的压圈采用外露式设计，不需要拆解整个激光头就能拧下压圈更换镜片，气路通道与光路通道做了物理分隔，不会出现压缩空气携带灰尘进入光源腔的问题，防护段与主体采用卡扣式连接，日常清理防护内壁的烟尘残留时可以直接徒手拆下，不需要借助额外工具。在实际切割作业中，搭配0.2-0.3MPa的压缩空气辅助，切割5mm厚度的亚克力板时断面几乎没有熔渣残留，切割3mm厚度的椴木板时速度可以达到20mm/s以上，相比无气辅的同功率激光头，切割效率提升约30%，同时镜片的清洁周期从原来的连续工作4小时延长到12小时以上，大幅降低了日常维护的工作量。结构建模时所有配合面都预留了0.1mm的装配公差，适合采用3D打印或者简易机加工的方式制作替换零件，不需要高精度的加工设备就能完成整机组装，对于DIY爱好者或者小型设备厂商来说，都可以直接参考该结构做适配调整，不需要从零开始测绘量产元件。
