TO-220封装四引脚78R05线性稳压器结构

　　在低压直流供电系统的板级设计环节，TO-220封装的四引脚线性稳压器是小功率供电回路里极为常见的半导体功率器件，这类器件常被布置在PCB板边缘靠近安装孔的位置，依靠封装自带的金属散热片与设备壳体或外置散热片贴合，实现工作过程中产生热量的快速导出。不同于常规三引脚固定输出稳压器，这款四引脚结构的器件额外设置了控制引脚，可实现输出端的使能控制，在待机功耗要求严苛的便携设备、工业控制板卡中，能够通过主控芯片的IO口直接控制稳压器的输出通断，无需额外搭建MOS管开关回路，可有效缩减板上元件数量，降低布线复杂度。

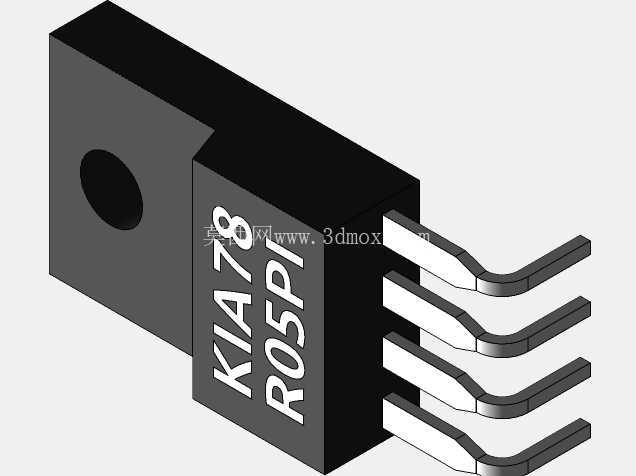

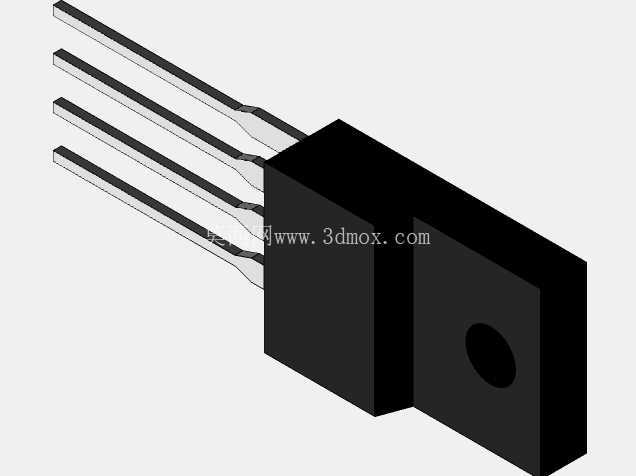

　　从结构设计层面来看，这款器件的封装本体采用耐高温环氧树脂模塑成型，本体一侧延伸出的金属散热片中心预留标准安装圆孔，可适配M3规格的固定螺丝，安装时需在散热片与外置散热器之间垫入导热硅胶片或绝缘导热粒，避免金属散热片与散热器导通造成电源短路。四个平行排布的直插引脚采用无氧铜基材表面镀锡处理，引脚间距符合TO-220封装的通用标准，可直接适配标准封装的PCB焊盘，也能配合IC插座实现免焊接插拔，方便调试阶段的器件更换。引脚根部与塑封本体的衔接位置做了应力释放结构设计，可避免波峰焊或手工焊接过程中，引脚受外力弯折时造成塑封本体开裂、内部键合丝脱落的问题。

　　在实际应用场景中，这类稳压器常被用于将12V或9V的直流输入电压转换为稳定的5V输出，为板上的单片机、逻辑芯片、传感器模块提供稳定的供电电压，其输出端通常会搭配100nF的陶瓷去耦电容与10μF的电解电容，滤除输出电压中的高频纹波与低频波动，保证后端负载的供电稳定性。设计三维模型时，需要严格还原塑封本体的外形轮廓、散热片的厚度与安装孔位置、引脚的长度与截面尺寸，同时要准确标注引脚之间的中心距、引脚顶端到散热片安装面的高度尺寸，这些参数直接决定了PCB封装设计的准确性，若尺寸存在偏差，会导致焊接时引脚无法对准焊盘，或是安装散热片时螺丝孔位错位，无法完成固定。

　　在进行整机结构布局时，还要考虑该器件的散热空间预留，器件散热片周边3mm范围内不宜布置其他不耐热的贴片元件，避免器件工作时的高温传导到周边元件，造成周边元件参数漂移或寿命缩短。对于需要通过安规认证的设备，还要注意该器件的散热片与内部电路的电气连接特性，若散热片与输出引脚直接导通，安装时必须做好绝缘隔离，避免散热片带电造成安规测试不通过。此外，该器件的引脚伸出长度需要匹配PCB板的厚度，常规1.6mm厚度的PCB板，引脚伸出焊盘的长度控制在2-3mm为宜，过长会造成焊接后引脚修剪工作量增加，过短则容易出现虚焊、焊接强度不足的问题。在建模过程中，还要还原塑封本体表面的标记区域位置，方便后续丝印层设计时对应放置器件型号标识，便于生产过程中的器件识别与维修替换。这类直插封装的器件相比贴片封装的同规格稳压器，具备更强的散热能力与更大的输出电流余量，在环境温度较高、散热条件有限的工业类设备中应用更为广泛，建模时准确还原其安装边界尺寸，能够帮助结构工程师在设计阶段就完成器件的布局干涉检查，避免后期样机制作时出现元件碰撞、安装空间不足的问题，缩短产品的研发迭代周期。
