ESP-WROOM-32无线通信芯片三维结构模型

　　在嵌入式硬件开发、物联网终端设备的结构设计工作中，通信模块的安装适配是整机结构布局里不可忽视的环节，ESP-WROOM-32作为集成度较高的WiFi+蓝牙双模通信模块，广泛应用在智能家居控制节点、工业数据采集终端、小型物联网传感设备、消费类智能硬件等场景中，其三维结构模型的精度直接影响到PCB布局、外壳开孔、安装限位等后续设计环节的合理性。

　　从实际工程应用的角度来看，这类模块在设备中承担无线数据收发、蓝牙配网、近距离设备通信的核心功能，多数情况下会直接焊接在主控PCB板上，部分需要后期维护更换的场景也会采用排针排母插接的安装方式，因此模型的外形尺寸、引脚位置、屏蔽罩轮廓、板边预留间隙都需要和实物完全匹配，才能避免结构干涉、焊接偏移、信号屏蔽受影响等实际生产中容易出现的问题。

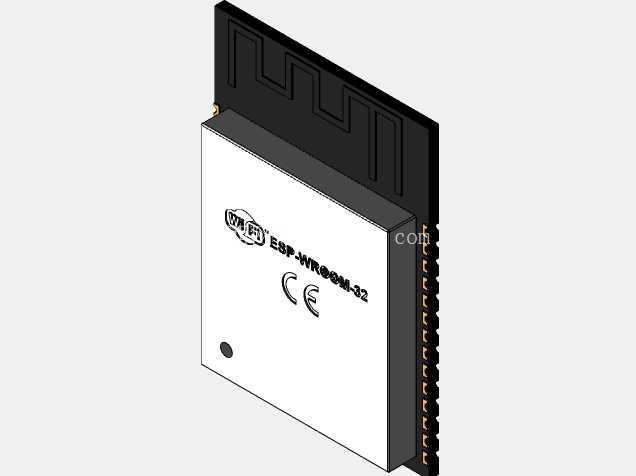

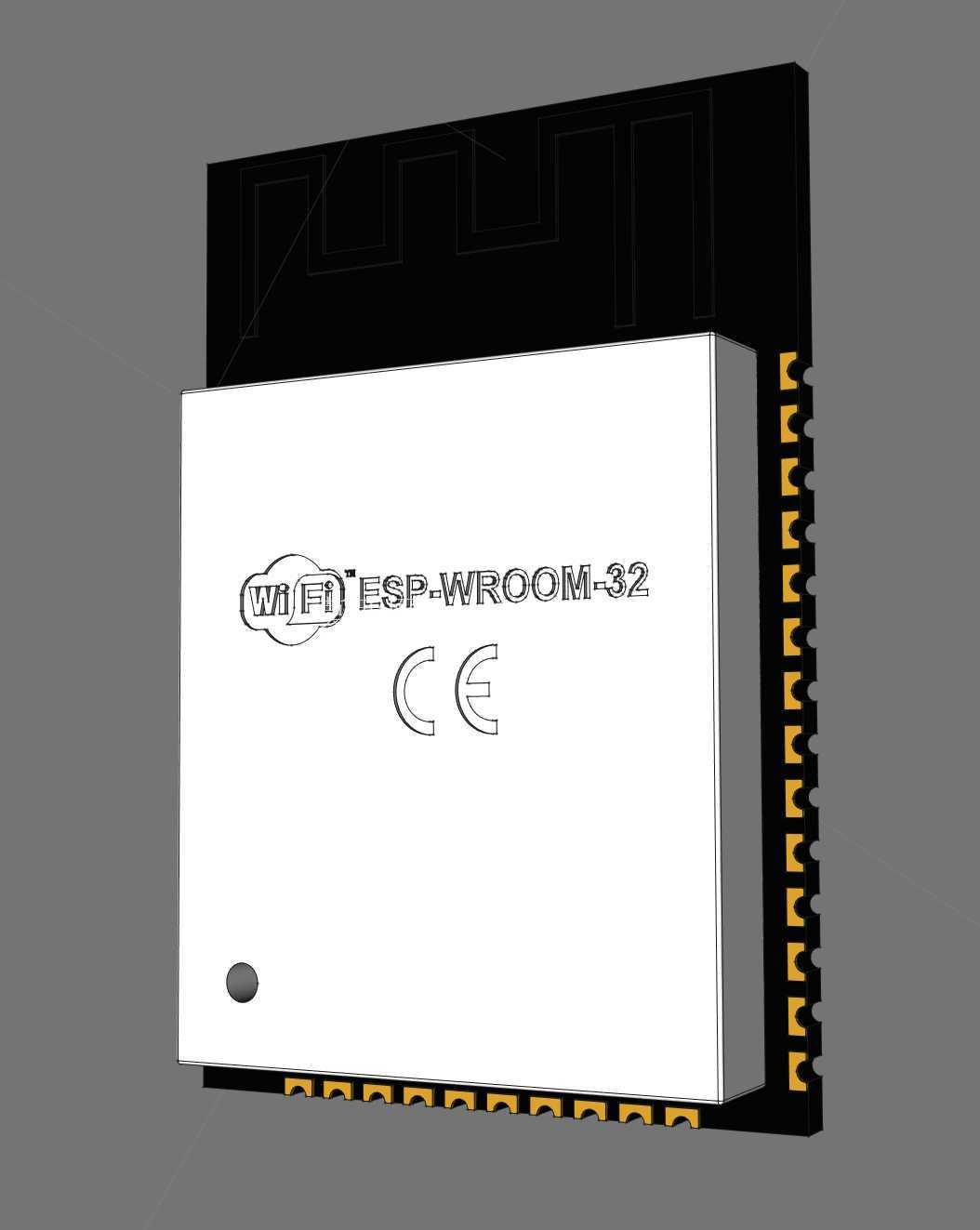

　　该模型还原了模块的整体结构：外层为金属屏蔽罩结构，表面印有模块标识与认证标识，屏蔽罩边缘做了微小的圆角处理，避免生产组装过程中划伤操作人员或周边线材；模块侧边排布的半孔焊盘是核心安装定位基准，每个焊盘的间距、宽度、伸出长度都按照实物尺寸还原，在PCB封装匹配时可以直接对位，不需要额外调整焊盘坐标；模块底部的PCB基板厚度、屏蔽罩与基板的装配高度差也做了准确还原，设计外壳时可以精准预留模块上方的安全间隙，避免外壳挤压屏蔽罩导致内部芯片受压损坏，同时也能合理规划天线区域的净空范围，减少金属外壳对WiFi、蓝牙射频信号的衰减影响。

　　在设计思路上，这类电子元器件的三维建模不需要还原内部的晶圆、走线等不可见结构，重点聚焦在外部装配相关的所有特征：首先是模块的整体长宽高外形尺寸，作为PCB布局时的占位基准，确保模块周边的电容、电阻、接插件等元器件不会和模块本体产生干涉；其次是侧边引脚的位置与尺寸，对应PCB封装的焊盘位置，保证焊接时的对位精度；再者是屏蔽罩表面的标识特征，虽然不影响装配，但在整机BOM可视化、装配指导文件渲染时可以快速识别模块型号，减少生产时的错料风险；最后是模块表面的定位点特征，也就是屏蔽罩一角的圆形标记点，这个特征在自动化贴片生产时是视觉对位的参考标记，模型还原该特征后，可以直接用于SMT贴片工序的仿真验证，检查吸嘴拾取、视觉定位、贴装路径的合理性。

　　从安装边界的角度来说，使用该模型进行结构设计时需要注意几个关键尺寸要求：模块本体的投影区域内，PCB正反面都不能布置超出基板厚度的元器件，避免焊接时模块无法平贴PCB；模块天线延伸方向的净空区域需要按照射频设计要求预留，不能布置金属构件、高频信号线、大电流电源线，否则会严重影响无线信号的收发性能；模块上方的屏蔽罩区域与外壳内壁的间隙建议不小于0.5mm，一方面避免组装公差导致外壳压到屏蔽罩造成短路，另一方面也能预留一定的空气对流空间，帮助模块在长时间工作时散热；如果采用插接安装方式，排针的高度需要计入整体安装高度，模型可以配合标准排针模型组合使用，计算整体堆叠高度，确保外壳内部的垂直空间足够。

　　在不同的行业应用场景中，该模块的安装方式也有一定区别：在工业类采集设备中，模块通常会布置在PCB板的边缘位置，靠近设备外壳的天线开窗区域，减少信号穿透外壳的损耗，同时会在模块周边增加固定螺丝柱，避免设备在震动环境中出现模块焊盘脱落的问题；在消费类智能硬件中，模块往往会和主控芯片集成在核心板上，整体尺寸做的更加紧凑，这时候模型的精度就尤为重要，需要精准匹配核心板的层叠结构，避免和周边的电池、显示屏排线等部件产生干涉；在DIY开源硬件项目中，该模型可以直接导入到常用的三维设计软件中，快速完成外壳的定制设计，不需要手动测量模块尺寸，大幅缩短从设计到打样的周期。

　　很多结构工程师在做电子设备结构设计时，容易忽略通信模块的细节特征，只做一个简单的方块占位，等到打样组装时才发现引脚对位不准、屏蔽罩和外壳干涉、天线区域被金属遮挡导致信号差等问题，反而需要反复修改图纸、调整结构，浪费打样成本和开发周期。精准的元器件三维模型可以在设计阶段就规避这些问题，通过虚拟装配检查所有的干涉点，验证安装路径的合理性，确认不同零部件之间的间隙是否满足生产公差要求，让整个结构设计的可靠性大幅提升。

　　另外，该模块的金属屏蔽罩是接地设计，在结构设计时如果有金属外壳靠近模块，需要注意屏蔽罩和金属外壳之间的绝缘处理，避免出现短路问题，模型还原了屏蔽罩的完整轮廓，可以在设计时直接检查绝缘片的尺寸、位置是否能够完全覆盖接触区域，防止生产组装时出现绝缘不到位的情况。模块的工作温度范围、射频参数虽然属于硬件设计范畴，但结构设计时的散热预留、净空预留都会直接影响这些参数的实际表现，精准的三维模型是结构和硬件协同设计的基础，能够让两个领域的设计人员在同一个三维环境下核对设计要求，减少跨部门沟通的误差。
