CrossAir CA-C03板载天线结构设计

　　在嵌入式无线通讯设备的结构设计环节，板载天线的选型与适配往往是决定整机信号表现的核心环节，CrossAir CA-C03这类板载天线的设计，需要同时兼顾射频性能、安装适配性与整机结构的空间约束，是小型化无线设备研发中经常接触的标准部件。这类天线主要应用在物联网终端、小型无线传感节点、消费类无线外设、工业数传模块等场景中，承担2.4G频段无线信号的收发功能，相比外置棒状天线，它不需要额外预留天线伸出的外部空间，也不需要设计专用的天线固定结构与射频连接线，能够直接通过SMT工艺焊接在PCB板上，大幅简化整机的装配流程，同时避免外置天线受碰撞、拉扯导致的损坏或接触不良问题，非常适合对设备体积有严格限制、对装配可靠性要求较高的应用场景。

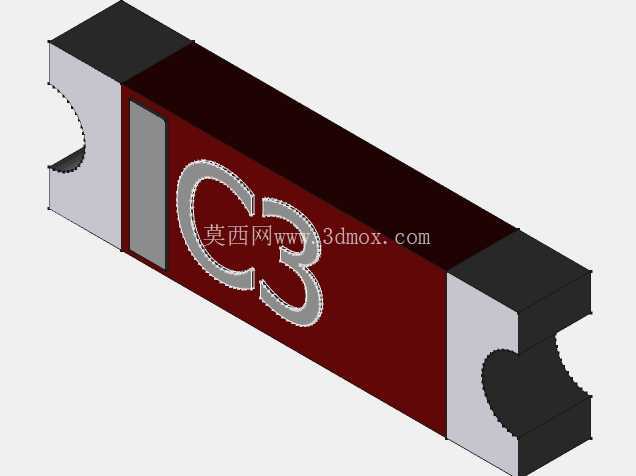

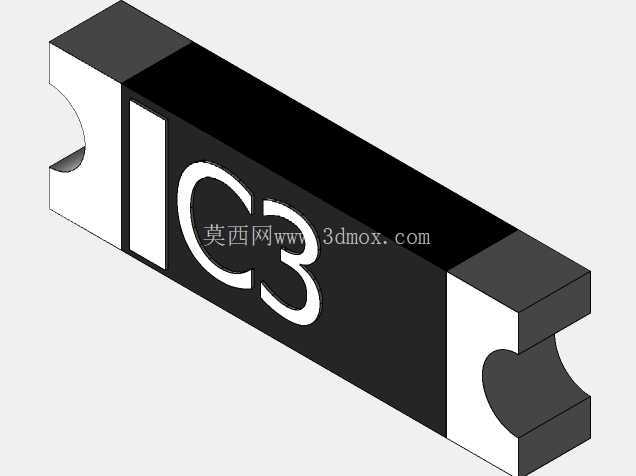

　　从结构设计的角度看，这款天线采用了对称式的端部卡扣定位结构，两端的C型缺口是专门针对PCB板上的定位焊盘设计的，在SMT贴片过程中，这两个缺口可以和PCB上预先设计的定位凸台配合，完成贴片前的粗定位，避免回流焊过程中元件移位导致的焊接偏移，同时缺口处的焊盘除了定位作用外，还承担天线接地端的电气连接功能，能够有效提升天线接地的可靠性，减少接地阻抗波动对射频性能的影响。天线主体采用长条形的扁平结构，整体厚度控制在常规SMT元件的标准厚度范围内，不需要在整机外壳上为其预留额外的凸起空间，外壳内壁只需要预留对应长宽的避让区域即可，不会和外壳内部的加强筋、固定柱等结构产生干涉。在进行整机结构布局时，需要注意天线的安装边界要求：天线主体的辐射面上方不能有金属材质的结构件覆盖，金属屏蔽罩、电池、金属固定件等导电部件需要和天线辐射面保持至少3mm的净空距离，避免金属部件对射频信号产生屏蔽，导致天线增益下降、驻波比升高；同时天线的馈电点位置需要和射频芯片的射频输出引脚尽量靠近，减少射频走线的长度，降低走线过程中的信号损耗，走线过程中需要做50欧姆阻抗匹配，周边避免走高频数字信号线，防止数字信号对射频通路产生干扰。

　　这款天线的辐射主体采用了弯折的振子设计，在有限的板载空间内拉长了振子的有效长度，能够在较小的体积下满足2.4G频段的谐振要求，相比传统的PCB印制天线，它作为独立的标准化天线元件，不需要研发人员自行调试天线的匹配参数，只需要按照规格书预留对应的焊盘与净空区域，就能达到标称的射频性能，能够大幅缩短无线产品的研发周期，减少射频调试环节的工作量。在实际选型适配过程中，需要注意不同安装环境下的性能偏差：如果设备外壳采用金属材质，需要在天线对应位置预留非金属的信号窗口，或者将天线布置在设备外壳的边缘位置，减少金属外壳对信号的屏蔽；如果设备内部存在电机、开关电源等强电磁干扰源，需要将天线布置在远离干扰源的位置，必要时可以在干扰源和天线之间增加接地的金属屏蔽隔条，降低干扰信号对天线接收灵敏度的影响。从装配工艺的角度看，这款天线的两端焊接结构能够承受常规SMT回流焊的温度曲线，不需要特殊的焊接工艺，和常规阻容元件的贴片流程兼容，能够直接纳入标准的SMT产线流程，不需要额外增加人工装配工位，适合大批量生产的产品使用。在结构强度方面，天线主体采用耐高温的工程塑料基材，表面的金属振子通过电镀工艺附着在基材表面，能够承受常规的装配应力与使用过程中的振动冲击，不会出现振子脱落、变形的问题，满足工业级设备的可靠性要求。

　　在进行三维建模适配时，需要准确还原天线的外形尺寸、两端定位缺口的位置与尺寸、焊盘的位置与宽度，确保结构设计阶段预留的安装空间、焊盘位置和实际元件完全匹配，避免开模后出现元件无法装配、焊接偏移的问题；同时需要在模型中标注出天线的净空区域范围，提醒结构设计人员在该区域内不要布置其他结构件，保证天线的性能能够正常发挥。很多初次接触无线产品结构设计的工程师，往往会忽略板载天线的净空要求，在天线上方布置金属固定柱、屏蔽罩等结构，导致样机调试阶段出现信号差、通讯距离短的问题，最后不得不反复修改模具，拉长研发周期，而选用这类标准化的板载天线，严格按照规格书的要求进行结构布局，能够有效规避这类问题，提升研发效率。
