点焊机控制器数显操作面板结构设计

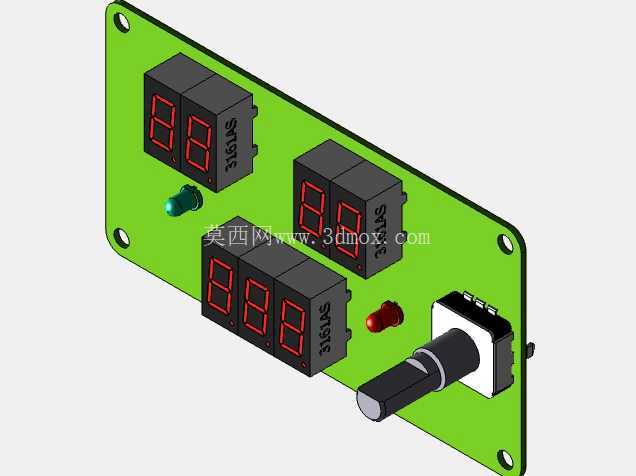

　　在电阻焊加工车间的日常生产场景里，点焊机的参数调节与状态显示直接决定了焊接良率与操作效率，这款显示卡作为点焊机控制器的人机交互核心部件，承担着焊接电流、通电时长、预压时间等核心工艺参数的实时显示与调节输入功能，是一线操作工人与设备控制系统之间最直接的交互载体。从结构设计层面来看，整块面板采用FR-4玻纤板作为基材，板体边缘预留了四个对称分布的安装孔，适配M3规格的沉头螺丝固定，安装孔位的公差控制在±0.1mm范围内，可直接嵌入标准的点焊机控制箱面板预留槽位，安装槽的适配边界尺寸为120mm*60mm，板体厚度1.6mm，安装后板体表面与控制箱外表面齐平，不会出现突出或凹陷的装配问题，避免车间内的金属碎屑、焊接飞溅物堆积在面板缝隙处。

　　面板上的显示单元采用三组三位共阳红色数码管，分别对应不同的工艺参数显示位，数码管的安装高度统一控制在8mm，表面加装了半透明的黑色滤光罩，既可以过滤车间内的强光干扰，让数字显示在强光焊接环境下依旧清晰可读，又能避免焊接飞溅直接打在数码管表面造成器件损坏。数码管旁侧设置了两个状态指示灯，绿色指示灯对应设备待机就绪状态，红色指示灯对应焊接故障报警状态，指示灯的发光角度为120度，操作人员在距离设备1.5米的操作位置即可清晰识别设备状态。

　　参数调节部件采用了带按压功能的旋转编码器，编码器的轴长为20mm，端部加装了防滑滚花旋钮，旋钮突出面板表面12mm，符合人体工程学操作角度，操作人员佩戴劳保手套时也可以顺畅完成旋转调节与按压确认操作，编码器的固定座采用金属衬套加固，可承受至少10万次的旋转与按压操作，适配车间高频次的参数调整需求。设计过程中充分考虑了车间的复杂使用环境，板体上所有插接件的焊盘都做了加大处理，提升焊接牢固度，避免设备搬运、车间振动导致的器件虚焊问题，板体表面喷涂了一层薄薄的三防漆，可抵御焊接过程中产生的少量烟尘、潮气对电路板的侵蚀，延长部件的使用寿命。

　　在布局排布上，将高频操作的编码器设置在面板右下侧，对应操作人员右手的常规操作位置，数码管显示区域集中在面板左侧与中上区域，符合操作人员从左到右的视觉读取习惯，状态指示灯设置在数码管旁侧，参数调节时无需大幅度移动视线即可同步查看参数变化，降低操作失误概率。这款显示卡的结构设计完全适配现有主流台式点焊机、便携点焊机的控制箱安装尺寸，不需要对原有设备的控制箱体做额外的开孔修改，即可直接替换原有老旧的显示面板，升级设备的人机交互体验，同时板体上的器件排布预留了足够的散热间隙，长时间连续焊接作业时，板体上的器件温升不会超过25K，不会出现因过热导致的数码管显示缺划、编码器接触不良等故障问题。对于需要自行搭建定制点焊设备的结构设计人员来说，这款面板的安装孔位、器件布局都可以直接参考复用，不需要重新做人机交互部分的结构验证，可直接套用在自主设计的点焊机控制回路中，缩短非标焊接设备的开发周期。
