电解式氢氧发生产气装置结构

　　这套结构围绕水电解产气单元展开，核心是密集排列的极板组件与两侧绝缘端板形成的叠层腔体。现场布置时，设备常被放在焊接工位旁、切割设备辅助区或小型实验台架上，产出的氢氧混合气可直接供给火焰焊接、精细切割、局部加热等工序；在汽修和小型加工场景中，也可作为替代瓶装燃气的气源单元，减少气瓶搬运、储存和换瓶环节。

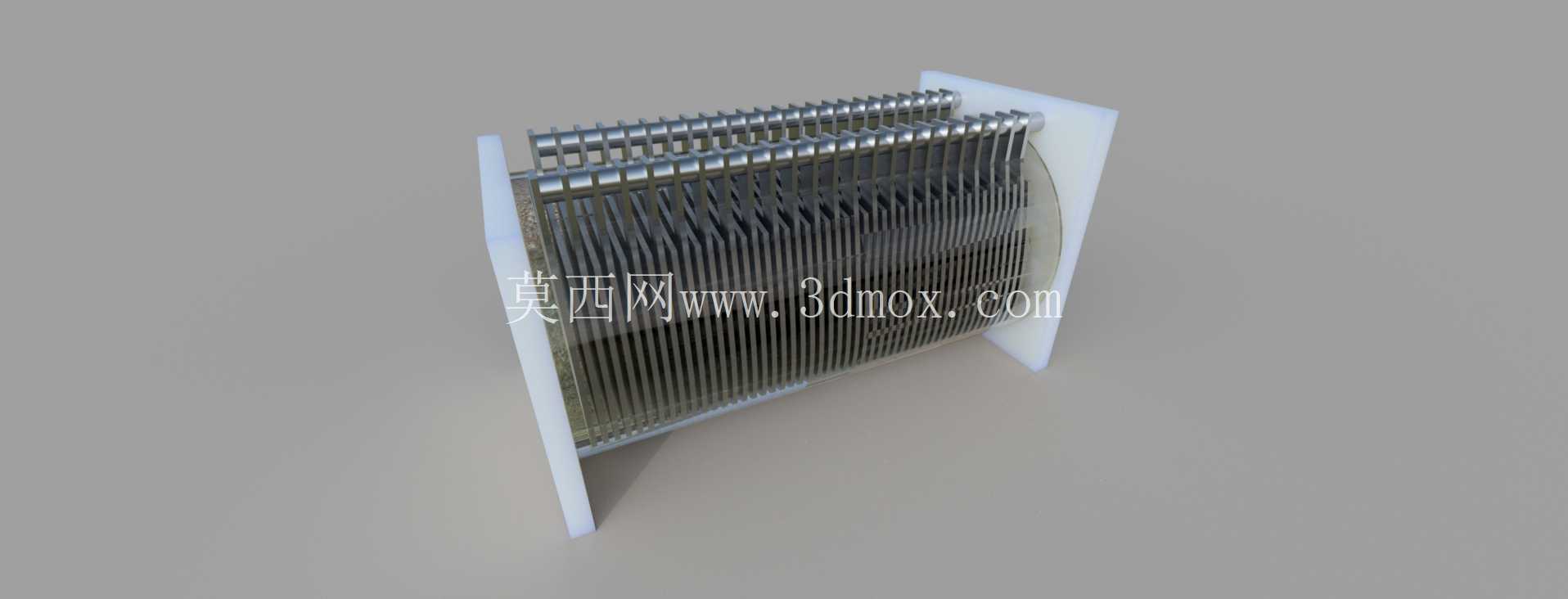

　　从功能上看，极板叠层承担电解反应的主体作用。相邻极板之间保留均匀流道间隙，电解液在间隙内循环，通电后在极板表面分别析出气体；上部汇流区域将细小气泡汇集并导出，下部则兼顾补液、回流和沉积物沉降。两侧白色端板不参与导电，主要作用是压紧极板组、维持层间间距，并把金属带电部分与外部安装框架隔离。端板外形略高于极板堆，形成侧向防护边界，可避免检修工具误碰导电排，也能在轻微渗漏时把液体限制在设备内侧。

　　结构设计的重点首先是极板间距一致性。间距过大，会增加电解回路电阻，降低产气效率；间距过小，则容易被气泡占据流道，造成循环不畅和局部温升。模型中多片平行极板通过端部定位形成稳定阵列，顶部横向杆件既承担压紧和限位，也让整组极板在装配后保持平直。工程建模时，需要把单片极板厚度、绝缘隔片厚度、有效反应面积和端部压紧量统一参数化，后续调整产气量时，不必重新绘制全部零件，只需改变极板数量和端板间距即可形成系列化规格。

　　外形边界方面，该装置主体呈长方体叠层形态，极板组长度决定反应面积，宽度方向受单片极板浸入深度影响，高度方向则要预留气液上升空间。安装时底部应设置水平支撑面，周边留出补液、观察液面和清理端板的操作距离；若嵌入机柜，背面不能完全贴死，需预留管路和接线空间，正面则应保留观察极板组状态的位置。设备与焊枪或割炬之间连接管路时，接口高度宜高于电解液面，避免液体随气流带出；机架设计还要考虑整机重量集中在极板堆中部，底脚支撑点应靠近两端压紧区域，减少端板受弯。

　　实际选型时，不能只看外观体积。极板有效面积、层间密封方式、电解液循环路径、气体出口防液结构和泄压位置，都会影响连续运行稳定性。三维结构中若忽略密封件和绝缘件，样机装配后容易出现极板短路、端板爬电或局部渗漏；若只建立金属极板而不表达流道间隙，也无法校核气泡聚集和液体补给。该模型把密集极板、顶部汇流结构和绝缘端板完整呈现，适合用于电解产气设备的结构方案沟通、工位布局校核以及焊接配套气源装置的前期设计参考。
