PCB安装带座可更换MXT250微型保险丝

　　在各类低压电子控制板、小型工控驱动板、消费类电子主板的电路保护设计中，板载式过流保护元件的选型直接决定了设备故障状态下的防护可靠性，同时也影响后期维护的便捷性。这款带插座的微型保险丝结构，正是针对PCB直装场景设计的可更换式过流保护方案，适配MXT250规格的微型保险丝管，区别于传统焊接式一次性保险丝，无需拆焊即可完成故障件替换，大幅降低售后维护的操作成本与板件损伤风险。

　　从实际应用场景来看，这类结构广泛覆盖小功率开关电源板、小型传感器信号调理板、桌面型仪器仪表内部控制板、小家电主控板等空间紧凑的PCB安装场景，这类场景普遍存在板上空间余量有限、后期维护时不便于大面积拆焊元件的特点，传统直焊式保险丝一旦因过流熔断，维修人员需要使用烙铁拆除残脚再重新焊接新件，操作过程中容易因焊温过高损伤周边贴片元件，也容易因焊锡残留造成板上线路短路，而带座结构完全规避了这类问题，仅需徒手拔出熔断的保险丝管，替换同规格新件即可完成维修，操作门槛低，对维修工具的要求也更低。

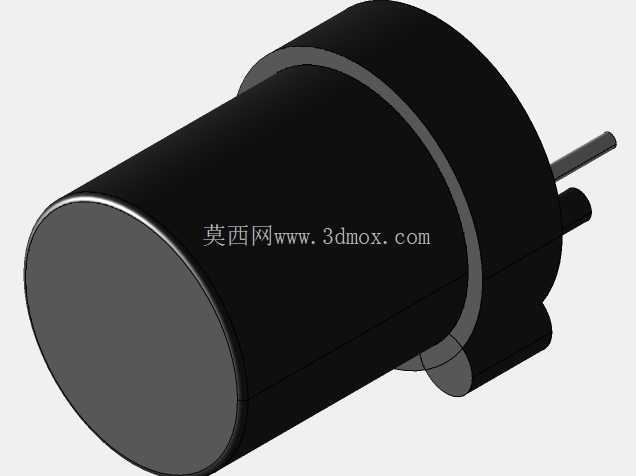

　　在功能特性设计上，这款结构将保险丝承载腔体与PCB插装引脚整合为一体式结构，主体采用绝缘耐温的工程塑料材质制作腔体部分，能够承受常规波峰焊、回流焊的加工温度，不会在PCB焊接加工过程中出现形变、融化或者绝缘性能下降的问题。腔体内部设置有弹性接触铜件，能够与MXT250规格保险丝的两端金属端帽形成稳定的低阻接触，避免长期使用过程中因接触电阻过大造成局部发热，影响电路正常工作。插装引脚采用标准间距设计，匹配PCB上对应的安装孔位，插装后引脚穿过PCB板在焊接面完成波峰焊固定，焊接后的结构强度能够满足常规设备的振动耐受要求，不会在设备运输、日常使用的轻微振动下出现松脱移位。

　　从设计思路层面，这款结构在开发阶段优先平衡了安装空间占用与操作便捷性的关系，整体采用圆柱型主体结构，最大限度压缩了板上占用的投影面积，相比方形同规格保险丝座，圆柱结构在PCB布局时能够更好地适配板上零散的边角空间，提升PCB板面的空间利用率。结构侧面预留的保险丝插拔操作位，不需要额外的操作工具即可完成保险丝的拆装，同时腔体的开口尺寸做了限位设计，仅能对应适配MXT250规格的保险丝管，避免后期维护时误装其他规格的保险丝，造成保护参数不匹配带来的电路安全隐患。引脚的长度设计兼顾了不同厚度PCB的焊接需求，伸出PCB焊接面的长度控制在标准焊接工艺要求范围内，不会出现引脚过长剪脚时损伤铜箔，或者引脚过短焊接强度不足的问题。

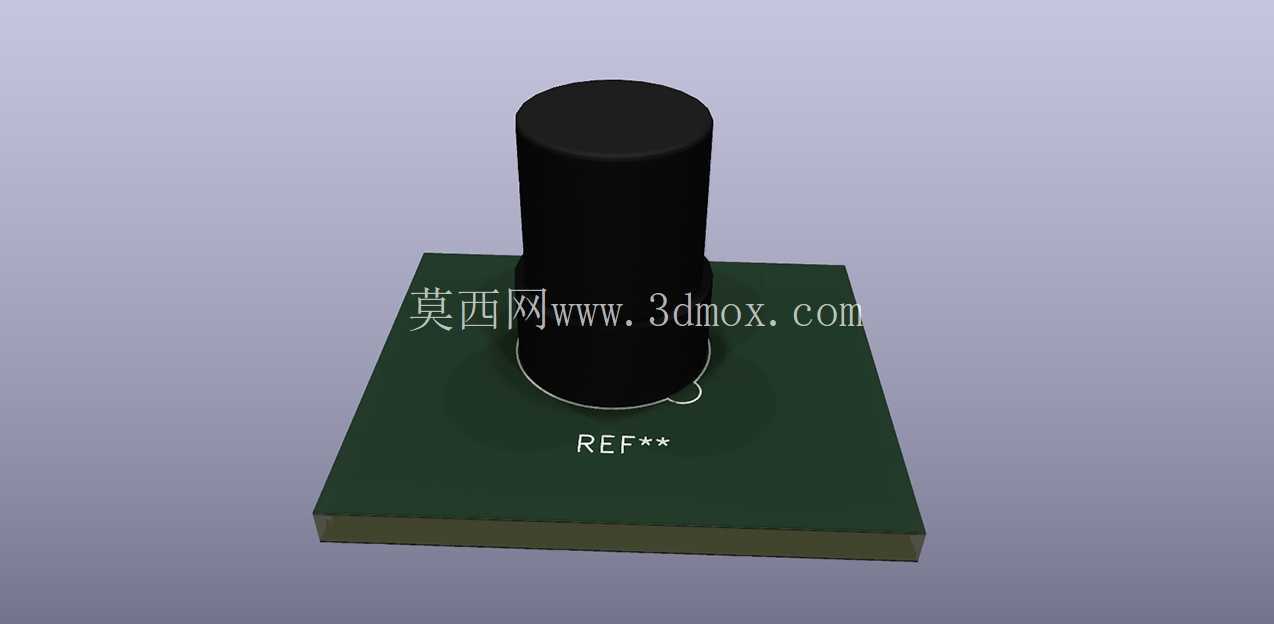

　　在外形尺寸与安装边界方面，这款保险丝座的圆柱主体直径控制在适配MXT250保险丝的最小合理尺寸，主体高度满足保险丝管完全嵌入腔体的要求，不会让保险丝管外露过多增加整体结构高度，适配板上空间高度有限的安装场景，比如外壳与PCB板间距较小的薄型设备内部安装需求。两个插装引脚的中心距严格匹配MXT250保险丝座的通用安装孔距，PCB设计时按照标准孔位制作安装孔即可直接适配，不需要单独调整孔位尺寸。安装完成后，结构主体与PCB板面保持贴合，不会出现倾斜偏移，保险丝装入后两端与内部弹性触点的接触压力保持在合理区间，既不会因为压力过大造成保险丝插拔困难，也不会因为压力过小造成接触不良。在PCB布局时，需要注意在保险丝座的插拔操作侧预留足够的手指操作空间，避免周边过高的元件遮挡操作位，影响后期更换保险丝的操作便利性，同时要尽量远离板上的大功率发热元件，避免长期高温环境加速绝缘塑料的老化，影响结构的使用寿命。

　　从电路保护的实际作用来看，这款结构本身作为保险丝的承载载体，不参与电路的参数控制，仅为可更换保险丝提供稳定的安装与电气连接基础，因此在结构设计时重点保证了接触可靠性与绝缘安全性，腔体的绝缘壁厚满足低压电路的电气间隙要求，不会出现引脚之间的爬电距离不足造成的漏电风险。内部弹性接触件采用弹性铜材制作，表面做镀镍处理，提升抗氧化能力，保证设备在长期使用过程中接触性能稳定，不会因为氧化造成接触电阻上升引发异常发热。整体结构没有多余的复杂部件，零件数量少，装配工艺简单，适合批量生产加工，能够有效控制元件的生产成本，适配大批量电子设备生产的成本控制需求。
