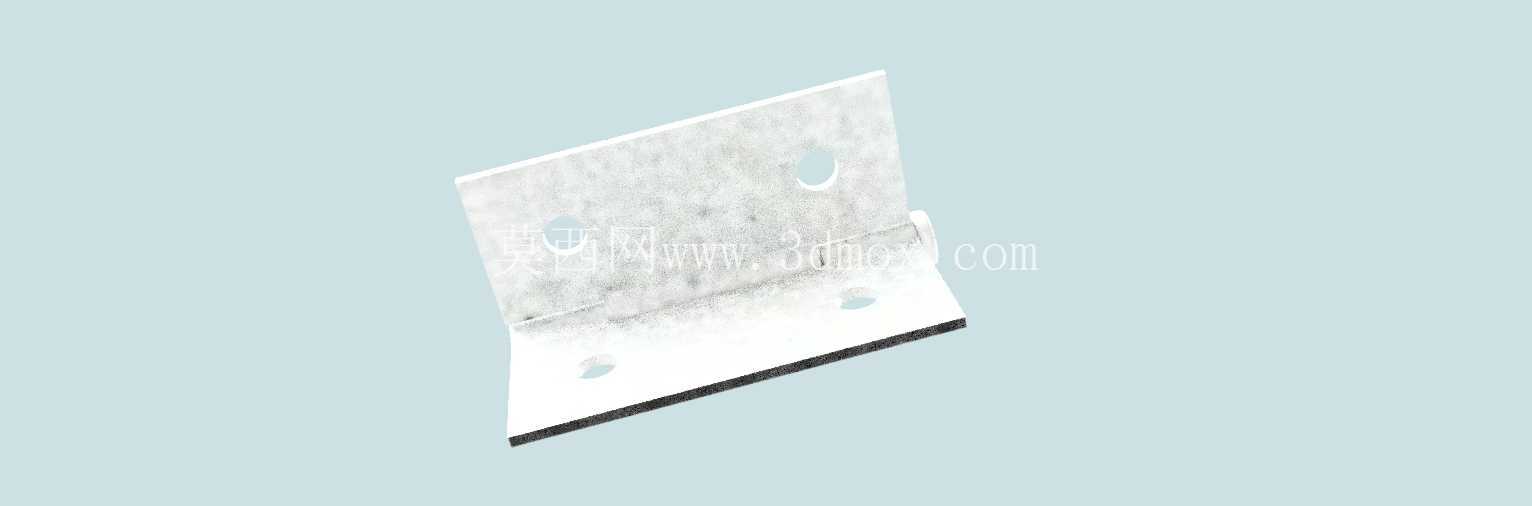

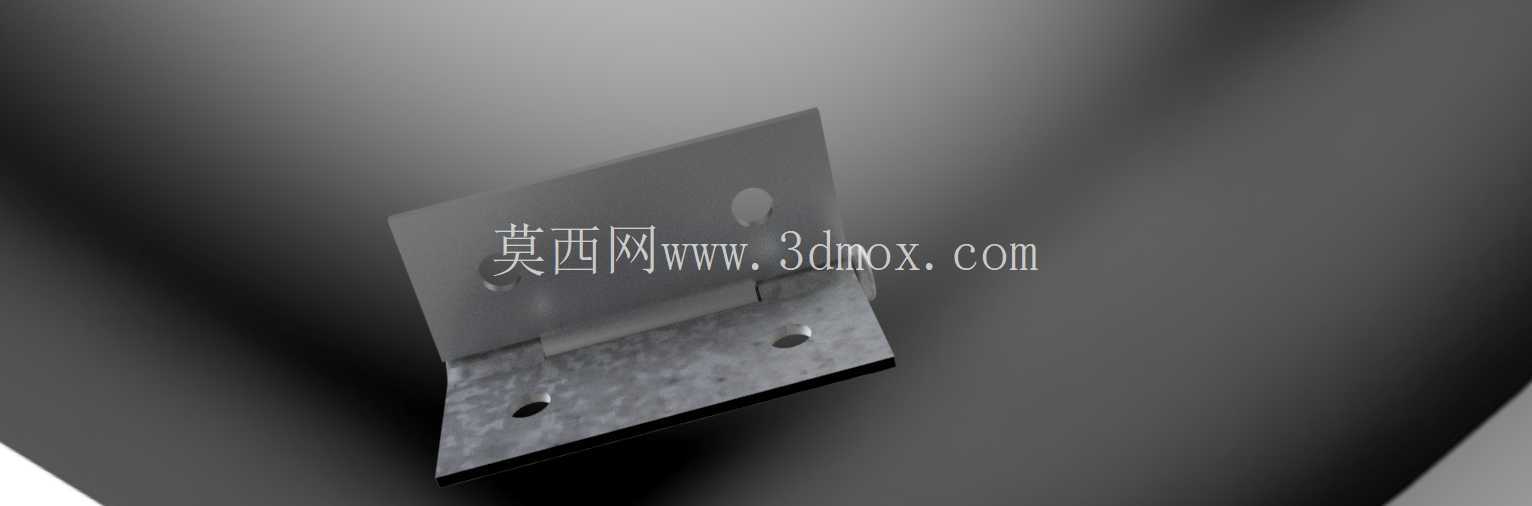

多布拉迪卡可拆卸台阶式合页铰链结构

　　日常做设备防护门、机柜仓门、小型工业箱体翻盖的结构设计时，铰接部件的选型往往是容易被忽略但直接影响整机使用体验的环节，很多新手设计师会随便选个标准合页套用，等到实际装配时才发现干涉、开合卡滞、安装孔位不匹配等问题，反而拖慢项目进度。这款台阶式铰链的结构设计，刚好适配多数工业场景下的板件铰接需求，从实际使用的角度来看，它的两片页板采用台阶式错位结构，闭合状态下页板贴合面不会出现凸起错位，安装在厚度1.5英寸规格的板件边缘时，页板可以完全嵌入板件预设的沉台位，闭合后门板与框架的外表面能保持齐平，不会像普通平合页那样突出板面，既减少了外部磕碰勾挂的风险，也能让设备外观看上去更整洁规整。

　　从功能特性上看，这款铰链采用可拆卸销轴结构，销轴与页板筒身的配合间隙经过合理控制，既保证开合转动时无明显旷量，也不会因为公差过小出现转动卡涩，日常维护时只需要抽出销轴就能快速拆卸门板，不需要拧下全部安装螺丝，对于需要频繁拆装检修的设备仓门来说，能节省不少维护时间。页板上的三个安装孔位做了沉孔设计，装配时螺丝头可以完全埋入页板平面，不会突出影响门板闭合，孔位的排布间距经过优化，固定后受力分布均匀，承受门板自重时不会出现单颗螺丝应力集中的问题，常规厚度的冷轧钢板门板使用时，不需要额外在页板和门板之间加加强衬板也能满足强度要求。

　　设计思路上，这款铰链没有做多余的装饰性结构，所有几何特征都服务于功能实现：筒身部分做了三段式分隔，中间段与其中一片页板固定，上下两段与另一片页板固定，转动时接触面分段受力，比整段筒身的结构摩擦力更小，长期开合磨损也更均匀；页板边缘做了小尺寸倒角处理，既避免装配时割手，也不会因为倒角过大影响贴合密封性；销轴两端做了封边结构，装配后销轴不会因为门板开合震动从筒身滑出，不需要额外加装防脱卡簧，减少了装配零件数量。

　　在安装边界方面，这款铰链适配的板件边缘到安装孔中心的距离经过精准计算，安装时只需要在板件对应位置开出匹配页板厚度的沉台，按照孔位位置打螺丝过孔即可，不需要在板件上做复杂的避让槽，对于钣金加工来说，沉台和孔位都可以通过冲压一次成型，加工成本低，装配时的公差容忍度也比较高，即使板件安装孔位有0.2mm以内的位置偏差，也能顺利完成装配，不会出现螺丝拧不上的问题。从应用场景来看，这类铰链除了用在工业机柜、设备防护门之外，也可以用在工具箱翻盖、小型设备检修门、特种车厢侧门等位置，相比普通民用合页，它的结构强度更高，开合寿命更长，能适应工业环境下的震动、温湿度变化等工况，不会轻易出现锈蚀、松脱、转动失效的问题。做三维建模的时候，这类铰接件的模型需要重点关注转动副的配合间隙，还有安装孔位、沉台尺寸的准确性，因为这类零件属于标准装配部件，模型尺寸如果和实物有偏差，后续做整机装配干涉检查的时候就会出现误判，导致实际生产时装不上，所以建模时每一个配合面的尺寸、倒角大小、筒身的同轴度都要严格按照实际使用的参数来做，才能给后续的结构设计提供准确的参考。
