RM系列法兰式滚珠丝杠螺母结构

　　在非标自动化设备、小型CNC加工平台以及桌面级精密传动机构的设计选型过程中，滚珠丝杠副的适配螺母往往是决定整套传动系统精度、负载能力与安装便捷性的核心部件，本次涉及的法兰式滚珠丝杠螺母，正是面向小行程、中低负载直线传动场景开发的标准适配组件。从实际应用场景来看，这类螺母常被用在桌面型贴装设备的X/Y轴进给、小型雕刻机的Z轴升降、3D打印设备的精密位移平台，以及各类需要将旋转运动转化为高精度直线运动的工装夹具调整机构中，相比传统滑动丝杠螺母，它的摩擦阻力更低，传动效率能达到九成以上，长时间运行下的温升更小，能有效降低驱动电机的负载扭矩需求，尤其适配步进电机或者小型伺服电机的直连传动方案。

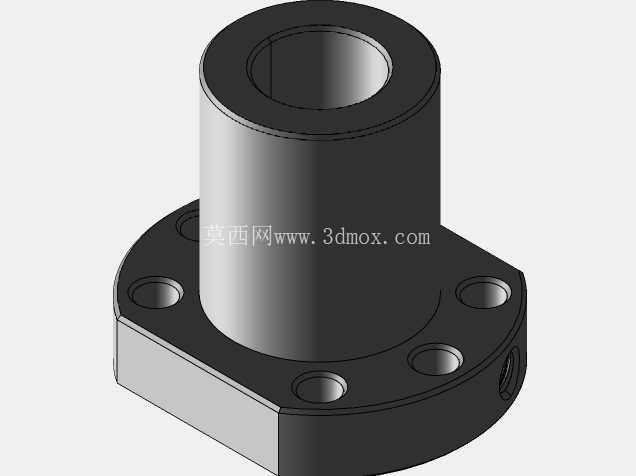

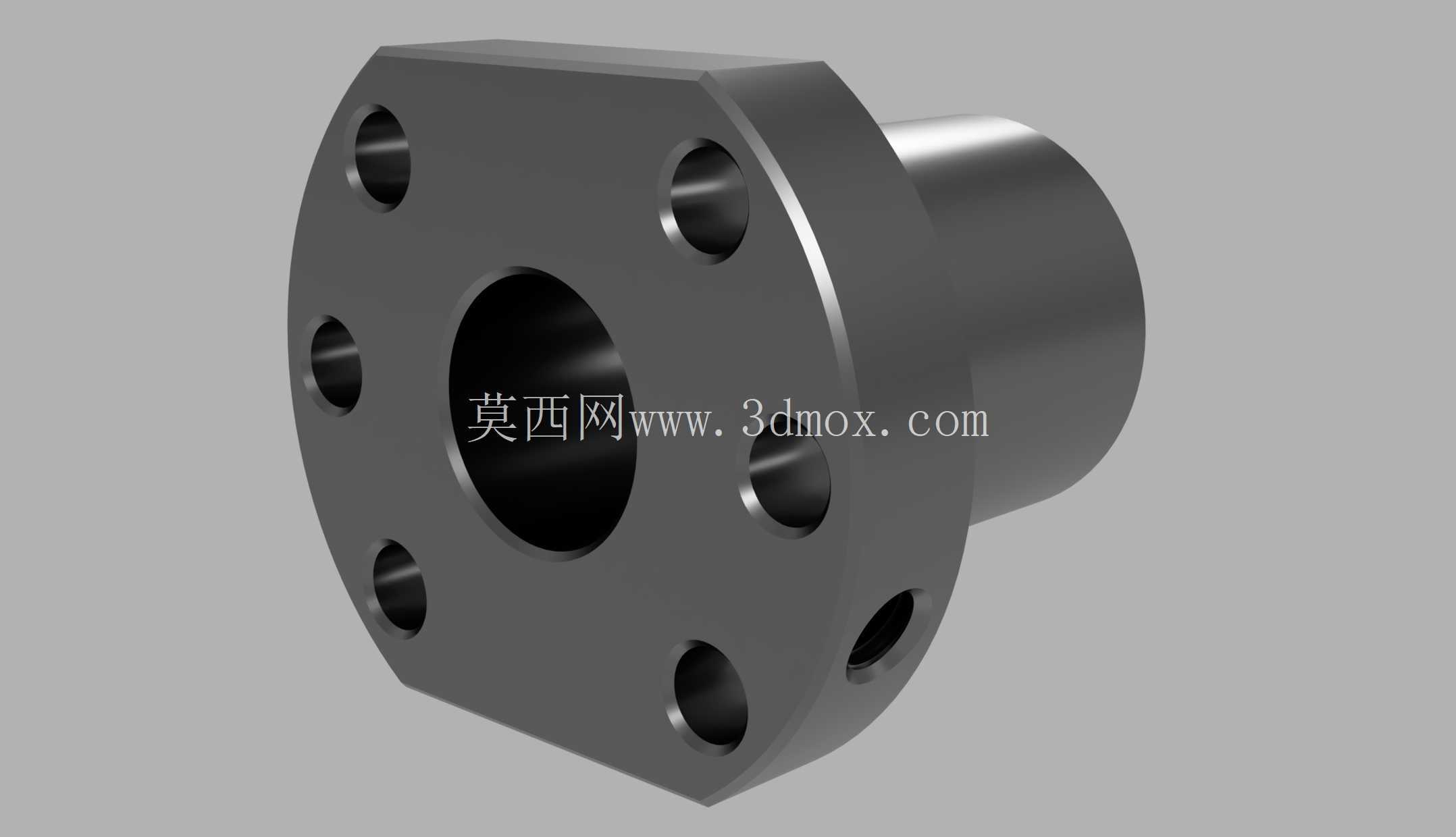

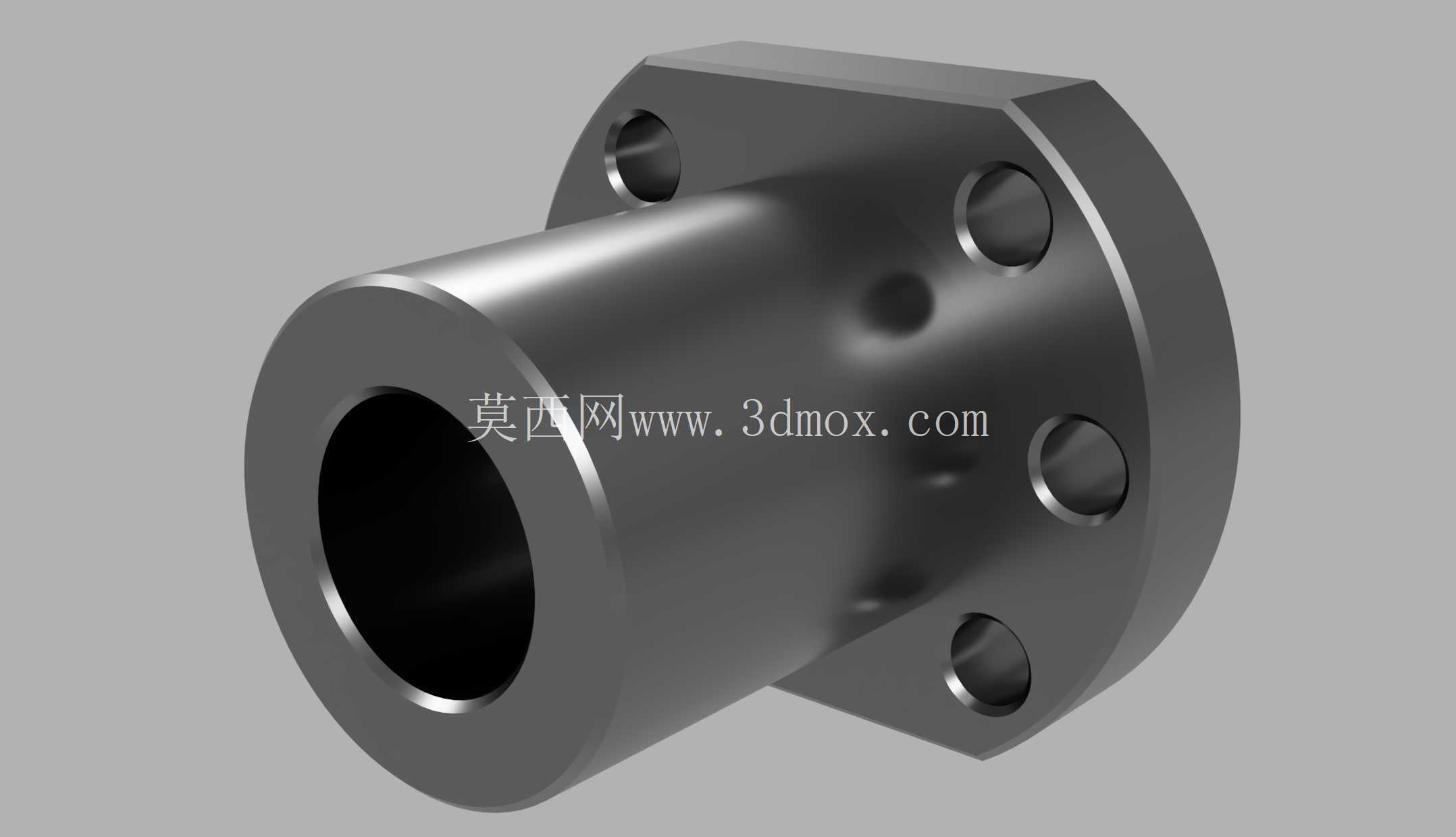

　　从结构设计思路来看，这款螺母采用了圆形法兰一体化的结构形式，法兰端面上均匀分布了六个安装通孔，安装时不需要额外加工复杂的定位卡槽，只需要将法兰端面贴合安装基准面，穿入对应规格的内六角螺丝即可完成固定，这种设计大幅降低了安装座的加工难度，普通的铣削加工就能满足安装面的精度要求，不需要做高精度的镗孔定位，对于小批量设备研发或者DIY类的项目来说，能有效缩短加工周期、降低制造成本。螺母主体的圆柱段与法兰段为同轴一体式结构，避免了分体式装配带来的同轴度误差，能保证丝杠穿入后运行的顺畅度，减少卡滞、爬行等不良现象的出现。

　　从尺寸与安装边界来看，这款适配RM16xx系列丝杠的螺母，整体宽度为48mm，也就是法兰端面的最大外径尺寸，安装时需要在安装板上预留至少50mm的避让空间，避免法兰边缘与周边结构产生干涉；螺母的整体高度为40mm，即从法兰安装端面到螺母圆柱段尾端的轴向总长度，设计安装座的沉孔深度时，需要结合这个尺寸预留足够的丝杠穿入空间，同时要考虑螺母运行到行程端点时不会与端部的轴承座、限位开关产生碰撞；螺母的径向深度为42mm，这个尺寸决定了内部滚珠循环轨道的有效长度，直接关系到螺母与丝杠的啮合滚珠数量，进而影响整体的负载承受能力，选型时如果设备的轴向负载超过常规范围，就需要核对这个参数对应的额定动负载、静负载数值，避免长期过载运行导致滚珠磨损、精度下降。

　　在实际装配调试环节，这类法兰式螺母的安装需要注意几个工程细节：首先是法兰安装面的平面度需要控制在0.02mm以内，如果安装面存在翘曲或者凹凸不平，锁紧螺丝后会导致螺母本体产生形变，内部的滚珠循环轨道会出现错位，运行时会出现阻力骤增、异响甚至卡死的问题；其次是安装时要保证螺母的轴线与丝杠的轴线完全同轴，允许的偏心量不能超过0.05mm，偏心过大会加剧滚珠与滚道的磨损，大幅缩短整套丝杠副的使用寿命；另外，法兰上的六个安装螺丝需要采用对角分次锁紧的方式，不能一次性将单颗螺丝锁死，避免法兰受力不均导致螺母偏斜。

　　从功能特性上来说，这款螺母内部采用的是内循环滚珠结构，滚珠在螺母内部通过反向器完成循环，不需要额外的外循环管道，整体结构更加紧凑，径向尺寸更小，适合安装空间比较局促的小型设备。滚道的型线设计经过优化，滚珠与滚道的接触为点接触向面接触过渡的适配形态，既能保证低摩擦的传动特性，又能承受一定的径向倾覆力矩，在一些没有额外导向轴的简易传动结构中，也能维持基本的运行精度。日常维护时，只需要定期通过螺母上预留的注油孔添加润滑脂，就能保证长期运行的顺畅性，不需要频繁拆解保养，对于免维护要求较高的自动化设备来说十分友好。

　　在做设备结构布局时，还要注意螺母的法兰安装孔的分布角度，六个孔是沿圆周均匀分布的，相邻孔的夹角为60度，设计安装座的螺丝孔位时，可以根据设备的走线、周边部件避让需求，选择合适的安装角度，不需要强制对应某一个孔位方向，这种均匀分布的设计也让安装调整更加灵活。另外，螺母圆柱段的外圆表面可以作为辅助的定位基准，在一些需要加装防尘圈、防撞缓冲垫的场景中，可以直接依托这个圆柱面进行配套零件的设计，不需要额外加工定位结构，进一步简化了周边配套零件的设计难度。
