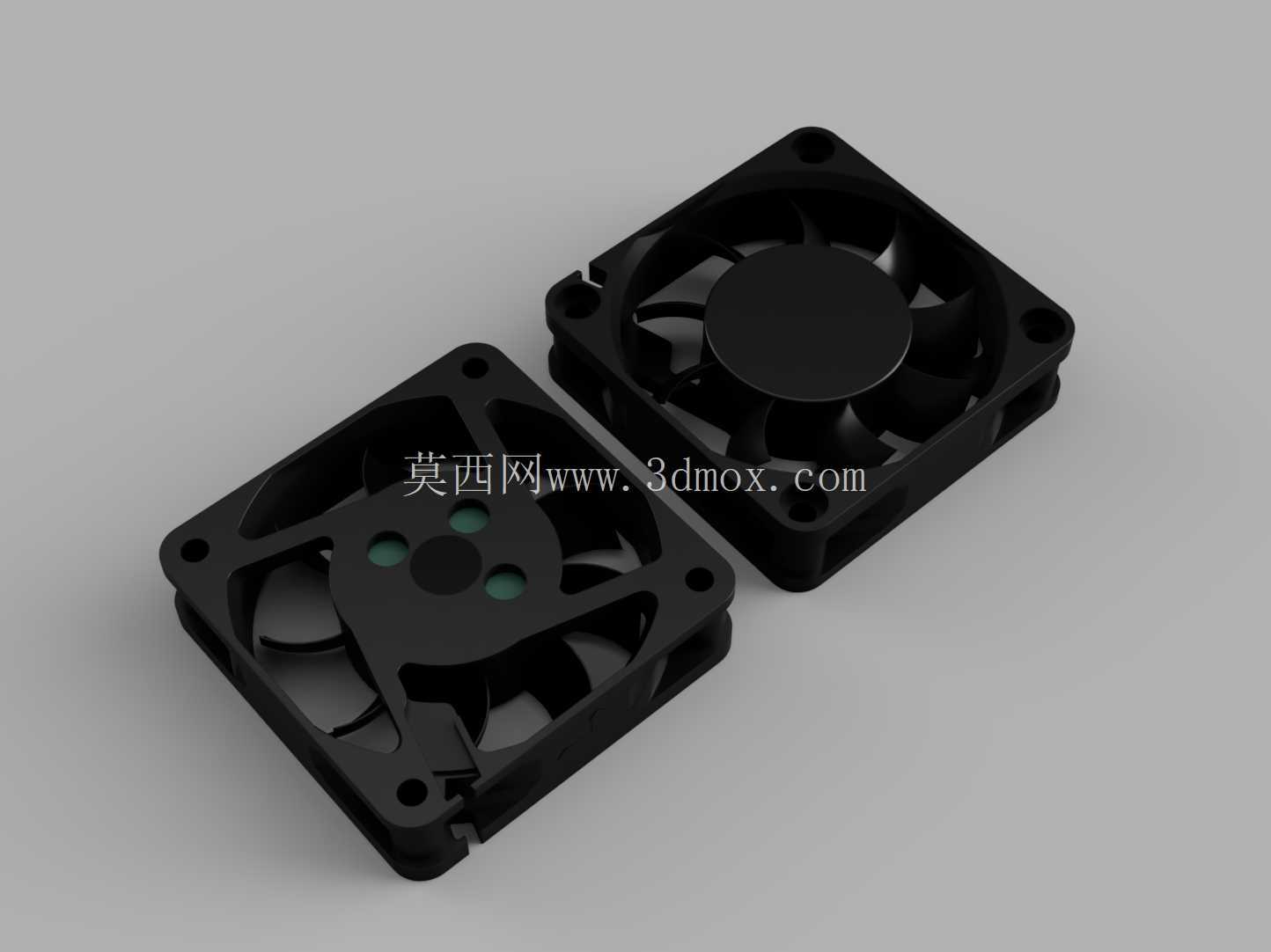

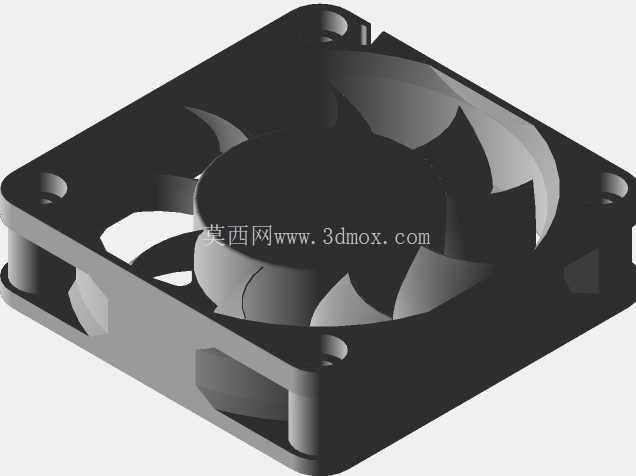

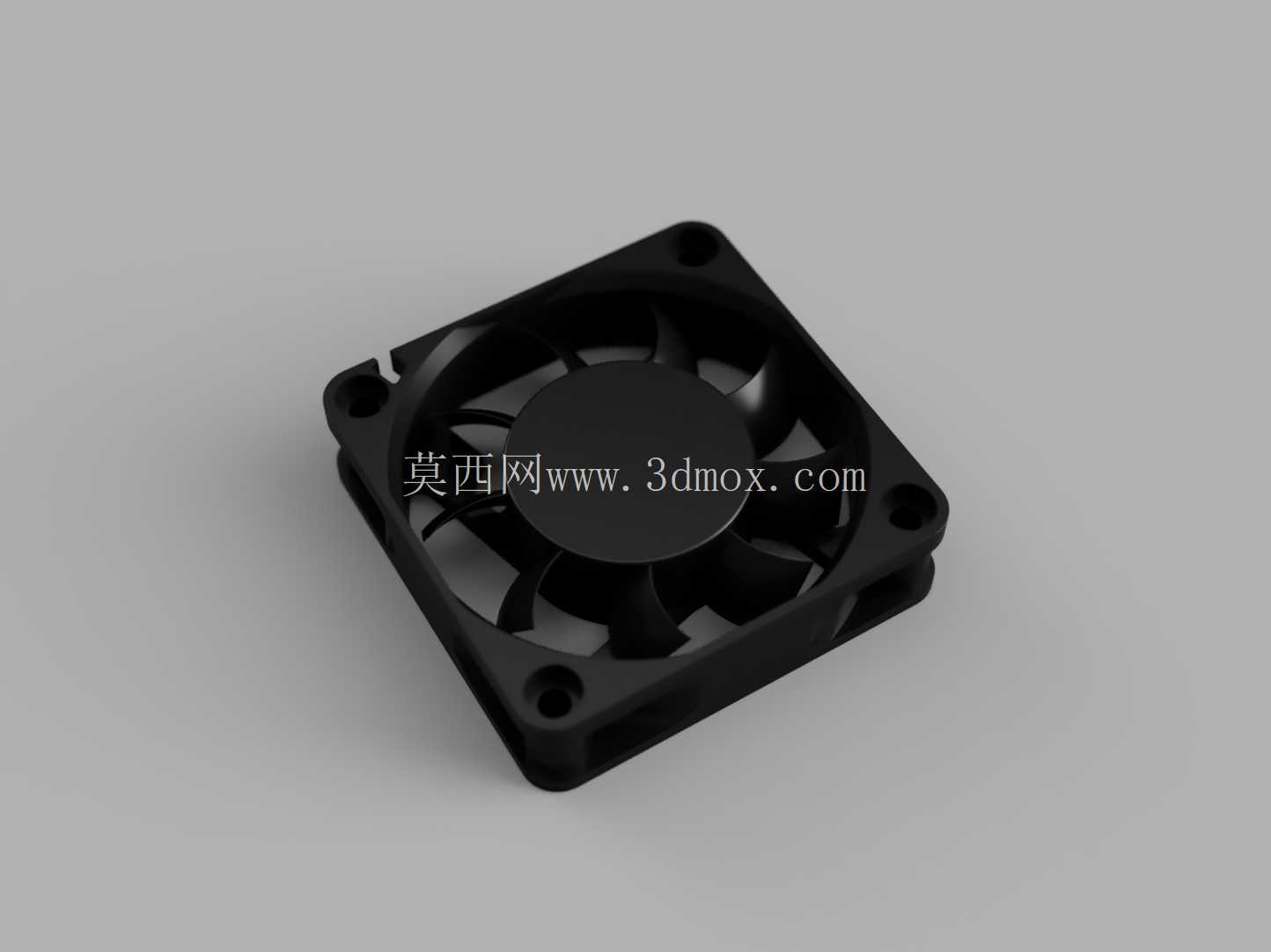

60mm规格电脑散热风扇结构设计

　　在消费电子、小型工业控制设备的散热方案选型中，小尺寸轴流风扇是应用最广泛的风冷执行部件，这款60mm规格的方形轴流风扇，正是针对紧凑型安装空间的散热需求设计的通用型风冷组件。日常做结构设计时，很多工控板卡、小型ITX机箱、桌面级3D打印机控制仓、迷你主机的散热位都会预留60mm风扇的安装孔位，这类尺寸的风扇不会占用过多内部空间，同时能提供足够的风压带走密闭仓内的积热，避免功率器件因过热出现降频、寿命衰减的问题。

　　从实际使用场景来看，这类风扇既可以作为机箱排风部件，将仓内热空气直接抽出形成内外空气循环，也可以搭配散热鳍片作为主动风冷模块，直接贴装在CPU、功率MOS管、驱动板这类发热器件表面，通过强制对流带走鳍片上蓄积的热量。设计这款风扇结构时，首先要明确安装边界的硬性要求，整体外框尺寸严格控制在60×60mm的方形轮廓内，厚度为16mm，四个角的安装孔位完全遵循行业通用的孔距标准，确保可以直接替换同规格的市售量产风扇，不需要额外修改安装位的结构。

　　外框的设计上，四个角做了圆弧过渡处理，既可以避免安装时锐角划伤操作人员，也能减少注塑成型时的应力集中问题，外框的侧壁厚度经过反复校核，既要保证足够的结构强度，在安装锁付螺丝时不会出现开裂变形，也要尽可能减少对进出风气流的遮挡，提升有效通风面积。内部的转子、定子腔体布局完全匹配量产风扇的实际结构，轴承位的同轴度公差严格控制在合理范围内，保证扇叶转动时不会出现扫膛、偏心抖动的问题。扇叶采用七叶后掠式的螺旋桨结构，这种叶型设计可以在相同转速下获得更高的风压，同时降低转动时的气流切变噪音，扇叶的曲面弧度经过多轮调整，兼顾进风效率与出风的指向性，避免气流在扇叶表面形成紊流损失。

　　结构拆分设计上，除了完全还原量产风扇的转子、定子、PCB驱动板、轴承这些核心部件的装配关系，还对轴体、挡圈这类易损耗的小零件做了可单独拆分的结构设计，日常做3D打印替换件时，可以单独打印外框、扇叶这类易老化损坏的部件，不需要重新制作整个风扇总成，只需要对PCB板嵌入外框的卡槽位置做少量适配调整，就可以将原有风扇的驱动部件直接装到打印的替换外壳上，大幅降低维修替换的成本。PCB的安装位预留了标准的走线槽与固定卡扣，装配时不需要额外打胶固定，依靠卡扣的过盈配合就可以将驱动板牢牢固定在外框的对应位置，避免风扇长期转动产生的振动导致驱动板移位、引线松脱。

　　做这类小尺寸风扇的建模时，最容易忽略的是扇叶与外框内壁的间隙控制，间隙过大会导致风压回流损失，降低散热效率，间隙过小则容易因为注塑收缩、安装偏心导致扇叶刮擦外框内壁，产生异响甚至卡滞停转，这款模型的间隙值完全参照量产产品的公差标准设定，既保证转动时的安全余量，也尽可能减少风压损失。另外外框的进出风侧做了微小的导流倒角，可以引导气流平顺进入扇叶区域，减少进风侧的气流涡流，提升整体的通风效率。对于结构设计从业者来说，这个模型既可以直接用于设备散热系统的装配干涉校验，也可以作为小尺寸风冷部件设计的参考基准，快速匹配不同设备的安装空间需求，缩短散热方案的开发周期。
