方形轴流散热风扇结构设计方案

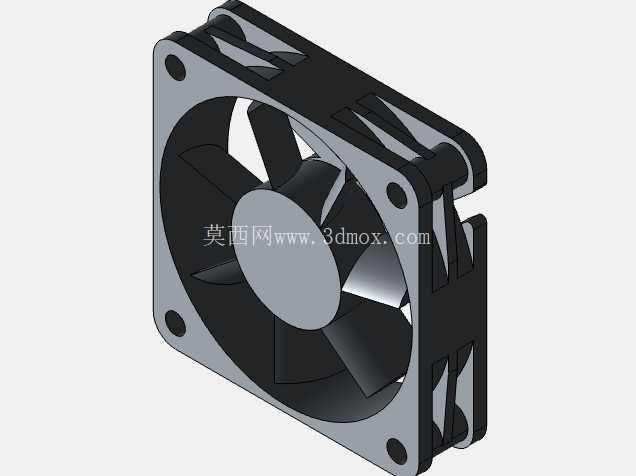

　　在工业控制机柜、嵌入式计算设备、小型电源模块、桌面级电子装置的热管理设计中，这类小尺寸轴流散热风扇是应用频次极高的风冷执行部件，其核心作用是通过定向气流流动带走发热元器件表面累积的热量，将设备内部工作温度维持在电子元器件允许的额定工作区间内，避免因过热引发的元器件性能衰减、寿命缩短甚至热击穿故障。不同于大尺寸工业排风扇，这类小规格方形风扇的安装空间往往被严格限制，多数场景下安装位预留的厚度空间不足20mm，安装孔位的中心距也有统一的行业通用规格，设计过程中首先要匹配通用安装边界，确保产品可以直接替换同规格市售标准件，无需用户额外修改设备的安装结构。从结构设计逻辑来看，外框采用方形切角结构，四个角位预留沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出外框表面，既可以保证风扇安装后与安装面完全贴合，避免长期运行产生的振动引发螺丝松动，也能减少安装后整体占用的空间厚度。外框的侧边做了多道镂空加强筋设计，并非单纯为了减重，一方面是可以减少注塑成型时的材料收缩变形，保证外框的平面度公差控制在0.1mm以内，避免安装后出现缝隙漏风影响散热效率；另一方面，加强筋的排布方向顺着气流流动方向做了导流优化，可以减少气流经过外框时的紊流损失，提升有效送风距离。

　　扇叶部分采用七叶后掠式设计，相比常见的五叶结构，七叶设计可以在相同转速下获得更大的风量，同时降低单叶承受的气动载荷，运行时的气动噪音也能得到有效控制，适合对噪音有一定要求的办公电子、家用小型设备场景。扇叶中心的轮毂部分做了圆弧过渡处理，既可以减少轮毂位置的气流滞止区，也能为内部的转子、轴承组件预留足够的安装空间，轮毂与外框内壁之间的间隙控制在0.3mm左右，间隙过大会产生回流损失降低风压，间隙过小则容易因为扇叶动平衡偏差、外框注塑变形出现擦碰故障，这个间隙值是结合常用注塑工艺的公差等级、普通含油轴承的装配精度反复调整确定的，兼顾了性能与生产良率。

　　在实际选型应用中，这类风扇可以根据设备的发热功率匹配不同的转速规格，低转速版本适合低发热、低噪音要求的场景，比如小型桌面交换机、机顶盒类产品，高转速版本可以用于工控机、小型伺服驱动器这类发热密度较高的设备，安装时既可以采用螺丝直接固定的方式，也可以搭配减震橡胶钉使用，进一步降低运行振动向设备壳体的传递，减少整机的共振噪音。设计过程中还需要考虑扇叶的动平衡调校，每片扇叶的重量偏差需要控制在0.02g以内，避免高速运行时产生过大的振动，影响轴承的使用寿命，外框的进出风侧都做了微小的倒角处理，避免气流进出时产生尖锐的风切噪音。

　　从安装边界来看，这类标准60mm规格的方形风扇，安装孔中心距统一为50mm，适配M3规格的安装螺丝，整体外框尺寸为60mm见方，厚度根据版本不同有10mm、15mm、20mm等多个规格，本次设计的15mm厚度版本可以兼容绝大多数紧凑型设备的安装空间，既不会因为厚度过大挤占设备内部的走线、元器件布局空间，也不会因为厚度过小导致扇叶弦长不足，无法提供足够的散热风量。在结构细节上，外框的四个安装孔位周边做了局部加厚处理，避免安装时螺丝锁紧力过大导致外框角位开裂，扇叶与外框的配合位置没有尖锐的棱角，所有棱边都做了R0.5以上的圆角处理，既可以减少注塑时的应力集中，也能避免装配过程中划伤操作人员。这类风扇的气流方向为轴向直吹，相比离心式风扇，其结构更简单，厚度更薄，安装方式更灵活，既可以安装在设备的进风口位置向内部鼓风，也可以安装在设备的出风口位置向外抽风，具体安装方式可以根据设备内部的风道布局灵活调整，当设备内部存在局部高热元器件时，还可以搭配导风罩使用，将气流直接导向发热区域，进一步提升散热效率。
