XT30U-F带电缆帽电连接器结构设计

　　在小型动力电源连接场景中，大电流接插件的结构合理性直接决定了设备供电的可靠性，XT30系列接插件广泛应用在航模动力、小型电动设备、低压直流供电回路中，本次设计的XT30/XT30U-F母端结构，额外整合了电缆帽的配套结构，解决了常规接插件出线端无防护、线缆弯折易断芯、焊点外露易短路的常见工程问题。从实际使用场景来看，这类接插件多用于持续电流30A以内的低压直流回路，常见于小型无人机动力供电、便携式电动工具电池接口、桌面级3D打印机电源接驳、小型移动机器人供电分线等场景，这类场景普遍存在安装空间紧凑、设备存在一定振动、线缆需要反复插拔的特点，对接插件的结构强度、对位精度、出线防护都有明确的工程要求。

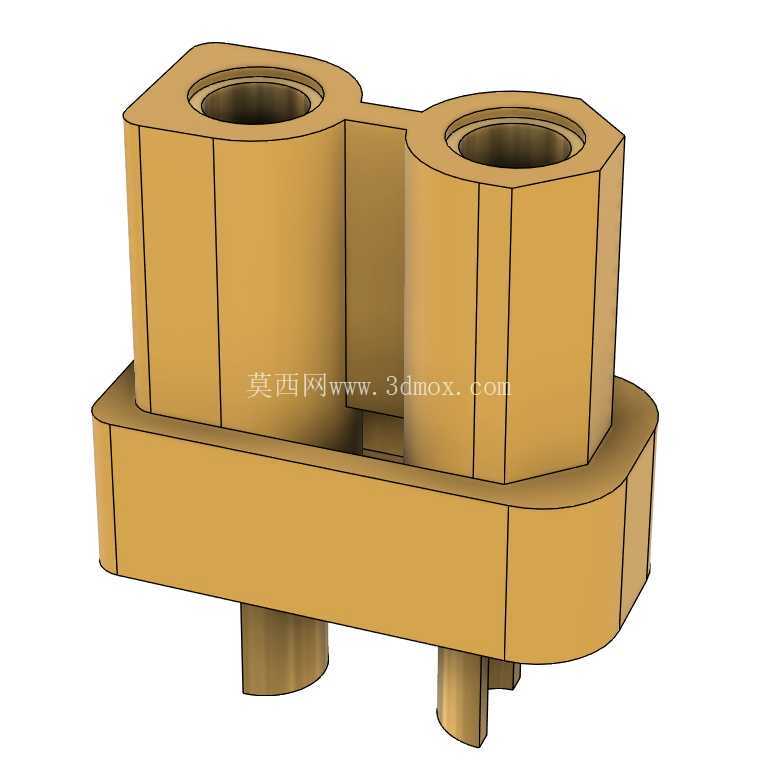

　　设计过程中首先确定了接插件的主体基座形态，采用双孔并列的绝缘基座结构，两个插装孔位保持标准XT30的中心距参数，确保与公端插头的完全互换性，插装孔内部预留了铜插针的安装卡槽，卡槽深度匹配标准插针的压接段长度，避免插针压装后出现轴向窜动。基座主体采用带圆角的类矩形轮廓，两侧对应插装孔的位置做了切边处理，既可以在插拔时提供明确的握持受力面，也能在密集安装时减少相邻接插件的空间干涉。基座底部设置了定位凸台结构，凸台尺寸匹配常见的设备面板安装开孔公差，安装时可以直接卡入面板开孔，不需要额外设计定位结构，降低设备端的安装加工成本。

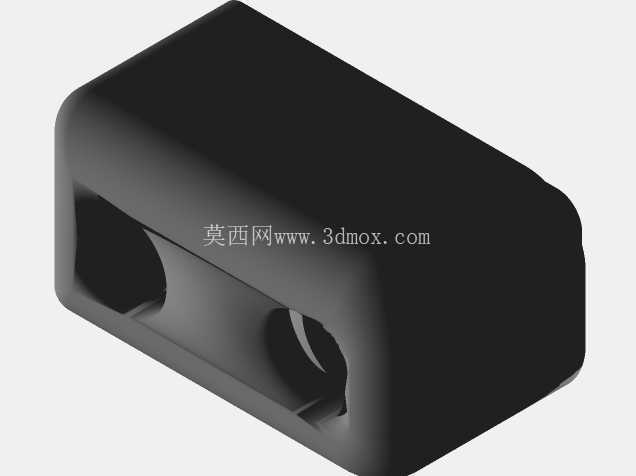

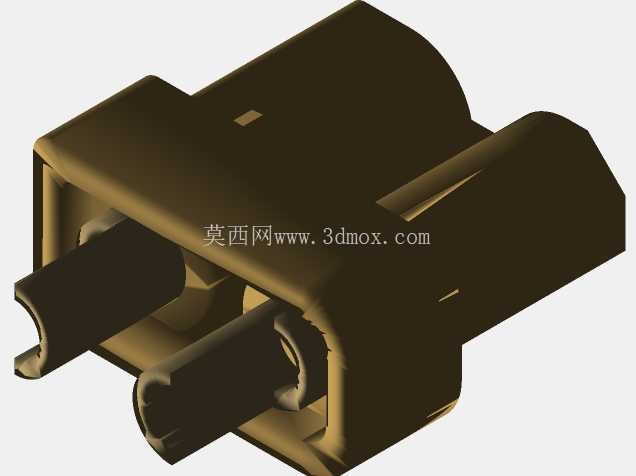

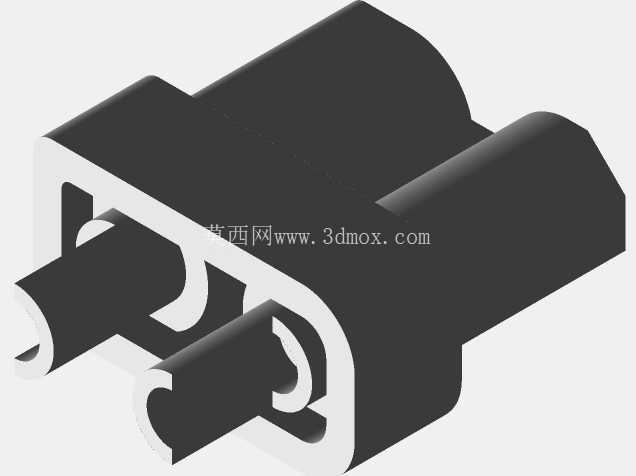

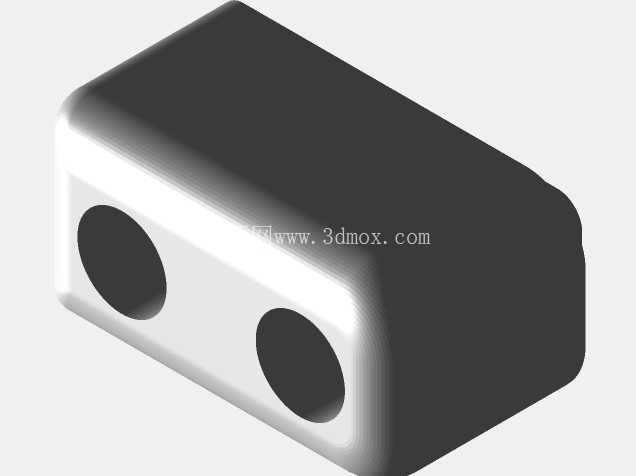

　　本次设计重点优化的电缆帽结构，与基座出线端做了一体化的适配设计，电缆帽内腔预留了线缆弯折的缓冲空间，当线缆从接插件尾部引出后，电缆帽可以完全包裹焊点位置，避免焊点与外部金属构件接触造成短路，同时电缆帽的出线口做了圆弧过渡处理，当线缆受到侧向弯折力时，应力会分散在电缆帽的接触面上，而不是集中在焊锡与铜线的连接位置，大幅降低反复弯折后断芯的概率。从安装边界来看，整个接插件的外形尺寸严格控制在标准XT30母端的安装公差范围内，总宽度不超过两个插装孔的外接圆最大间距，总高度满足面板安装后外露尺寸不超过12mm的要求，尾部电缆帽的出线方向与插装孔轴线保持平行，不会额外增加侧向的安装空间需求，适配现有所有标准XT30公端的插拔行程，插拔力控制在15N-25N的合理区间，既保证连接后不会因为振动松脱，也不会出现插拔过于困难的问题。

　　从结构细节来看，基座底部的两个焊杯引脚做了偏心定位设计，两个引脚的中心距匹配常见PCB板的焊盘孔距，既可以用于线缆直接压接焊接，也可以直接插装在PCB板上做板载电源接口使用，引脚伸出基座底面的长度控制在3.2mm，满足波峰焊的工艺要求，焊接后焊锡可以完全包裹引脚根部，避免出现虚焊问题。插装孔内部做了防呆导向槽，公端插针插入时会沿着导向槽滑入，不会出现插反、插针顶弯的问题，导向槽的深度为3mm，在插针完全接触导电前就完成对位引导，避免错位插拔造成的插针变形。基座外壁的加强筋结构从底部凸台一直延伸到插装孔顶面，提升了整个基座的结构强度，当受到侧向挤压力时，加强筋可以分散受力，避免插装孔开裂导致插针松动。

　　在实际选型应用中，这类带集成电缆帽的母端接插件，可以省去额外采购热缩管、护线套的工序，装配时只需要将线缆焊接在插针尾部，压入基座后直接扣合电缆帽即可完成装配，单组接插件的装配时间可以缩短40%左右，同时电缆帽与基座的卡扣配合结构可以承受不低于50N的线缆拉脱力，满足常规移动设备的线缆抗拉要求。针对不同的安装场景，该结构既可以用于线对线连接，也可以通过底部定位凸台固定在设备面板、PCB支架上做线对板连接，不需要额外修改结构尺寸，适配性更强。
