方形法兰安装式气动快接插座结构设计

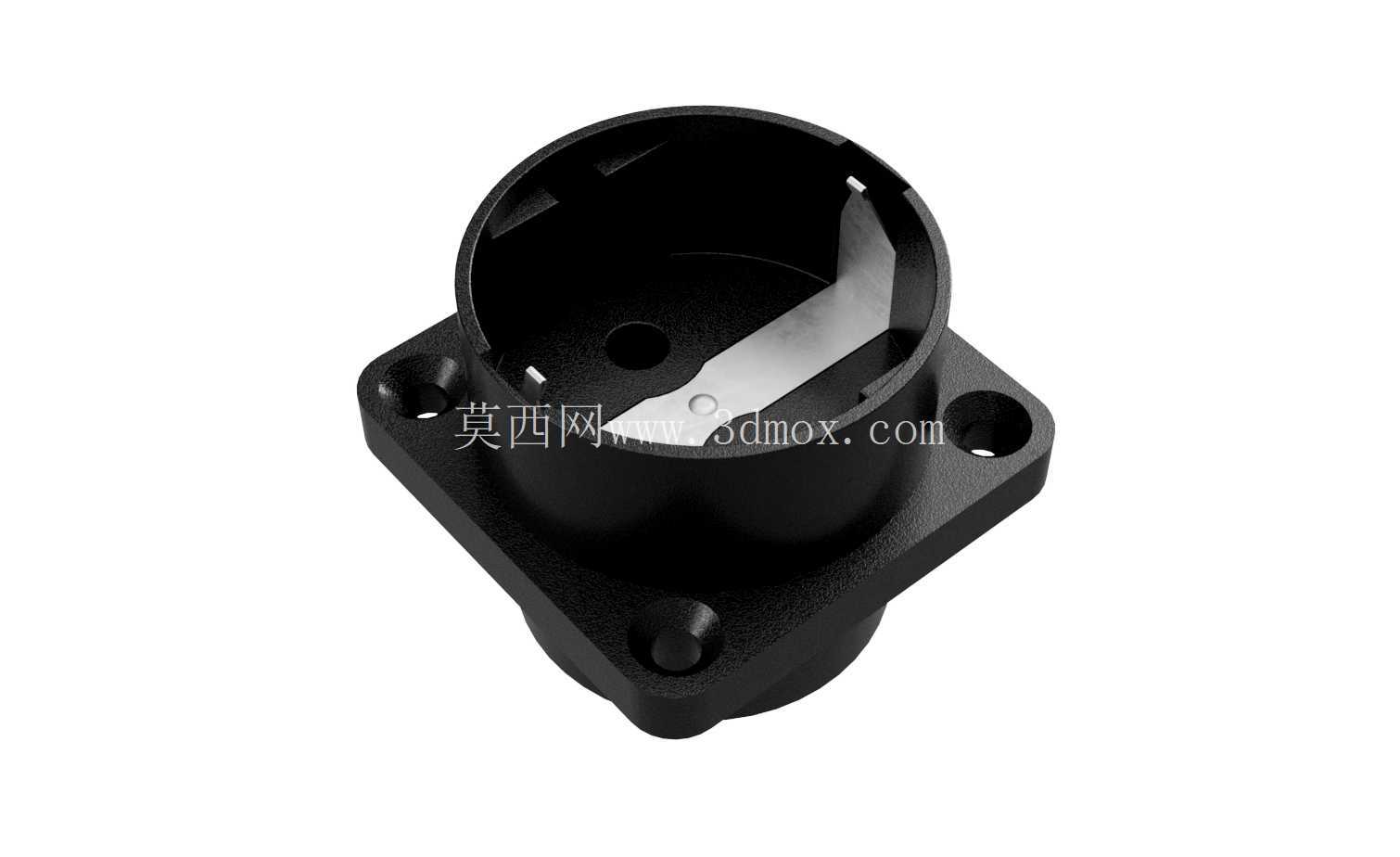

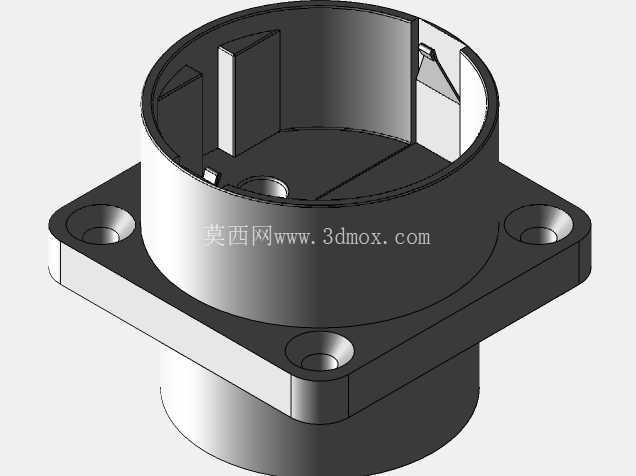

　　这款方形法兰安装的连接插座，主要面向工业气路、小型流体回路的终端快接场景，常见于自动化生产线的工位气源终端、小型检测设备的气路接驳口、实验室气动试验台的外接接口位置，日常使用中需要配合对应规格的公头快插实现快速通断，减少管路接驳的拆装时间，同时保证连接状态下的密封可靠性，避免气路泄压或者流体渗漏的问题。从结构设计来看，主体采用带方形安装法兰的筒式壳体结构，法兰四角设置沉头安装孔，安装时可以直接通过螺栓将整个插座固定在设备面板、安装支架或者气路集成块的表面，沉孔设计能够让螺栓头部完全没入法兰平面，不会突出安装面干涉后续的插头插拔操作，也能避免螺栓外露造成的磕碰锈蚀问题。

　　筒身内部设置有定位卡槽与金属弹片卡位结构，当配套公头插入筒腔后，弹片会自动卡入公头对应的卡位槽内，实现轴向的位置锁定，不需要额外的锁止操作，插拔时只需要按压公头对应的解锁套就能解除卡位，单手即可完成接驳操作，适配工位上频繁换接气管、气动工具的使用需求。内部腔体的尺寸公差控制在IT7级精度，腔体内壁设置有密封件安装槽，装配对应规格的O型密封圈后，公头插入时密封圈会紧密贴合公头的外圆柱面，在0-1MPa的常规气动工作压力下不会出现泄漏，同时腔体底部设置有贯通的通气小孔，气流可以直接从插座尾部的接口进入，通过腔体内部通道输送到连接的公头端，流道内壁做了顺滑过渡处理，没有直角突变结构，能够减少气流通过时的压力损失，降低气路工作时的节流噪音。

　　设计过程中充分考虑了安装边界的限制，方形法兰的对角安装孔距适配市面上常见的面板开孔尺寸，不需要对现有设备的安装面板做二次改孔就能直接替换同规格的老旧插座，筒身的外圆直径控制在合理范围内，相邻安装的多个插座之间不会出现干涉，预留足够的手部操作空间，方便操作人员插拔接头。壳体主体采用增强尼龙材质注塑成型，兼顾结构强度与绝缘性能，内部的卡位弹片采用不锈钢材质冲压而成，具备足够的弹性与耐磨性，经过上万次插拔测试后依然能保持可靠的卡位力，不会出现弹片疲劳失效导致的接头意外脱落问题。

　　法兰背面与安装面接触的位置设置有一圈浅槽，可以加装密封垫片，当插座安装在设备外壳上时，能够实现安装面的防尘防水，避免外部的粉尘、水渍从安装缝隙进入设备内部，适配车间多尘、偶尔有液体飞溅的工作环境。筒腔入口处做了倒角导向结构，公头插入时不需要完全对准就能顺着倒角滑入腔体内部，降低对位难度，即使操作人员戴着手套也能快速完成接驳操作，提升工位的操作效率。整个结构没有多余的复杂零件，拆解后仅包含壳体、卡位弹片、密封圈三个核心部件，后期维护时只需要更换老化的密封圈就能恢复密封性能，不需要整体更换整个插座，降低设备的后期维护成本。在实际选型应用中，这款插座可以适配外径4mm、6mm的常规气动气管公头，也可以根据使用场景更换不同的尾部接插结构，适配硬管连接或者软管快插的不同安装需求，法兰的厚度经过强度校核，在螺栓锁紧时不会出现法兰变形断裂的问题，能够承受常规安装力矩下的锁紧力，长期使用后安装位置不会出现松动移位的情况。
