明纬导轨式DC-DC电源转换组件三维结构

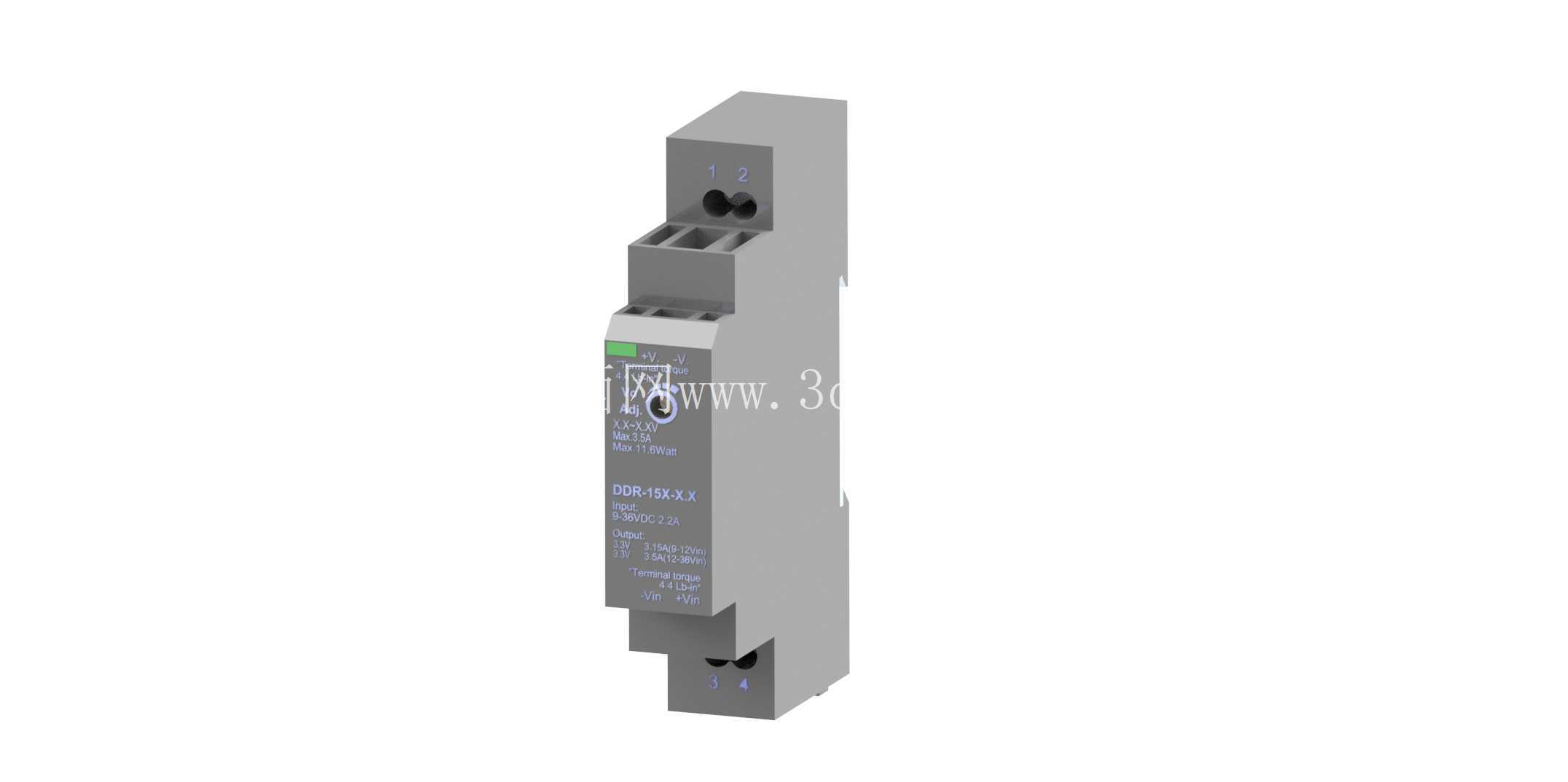

　　在工业控制柜、分布式配电模块、现场信号采集站点这类紧凑安装场景里，DIN导轨上的电源转换部件一直是结构布局时需要优先核对安装边界的元件，这类元件不需要额外打孔固定，直接卡装在标准35mm导轨上就能完成机械固定，搭配端子接线就能实现电能转换，是柜内直流供电链路里的核心小部件。这次还原的这款导轨式DC-DC转换组件，核心用途是将柜内输入的宽范围直流电压，转换为后端传感模块、小型控制板、通讯中继模块需要的稳定低压直流，相比传统的一体式开关电源，这类窄款导轨组件宽度仅占1个标准模数位，在高密度排布的柜内空间里，能大幅节省横向安装位置，给后续的信号隔离器、继电器、端子排留出足够的排布余量。

　　做结构建模的时候，首先要卡准的是DIN导轨安装的卡扣配合尺寸，标准35mm导轨的卡装槽深度、卡扣的弹性让位距离必须和实际件匹配，不然做出来的模型在装配模拟时会出现卡装过松卡不住、或者过紧无法推入的问题，很多新手建模时容易忽略卡扣的让位间隙，直接把安装槽做成和导轨等宽的实体，实际装配验证时就会出现干涉。外形尺寸上，这款组件整体为窄长立式结构，上下两端分别布置输入输出接线端子，端子的螺丝孔位、压线范围都按照实际 datasheet 里的参数做了还原，接线时导线从端子正面插入，拧紧顶部螺丝就能完成压接，端子旁标注的极性标识也在模型表面做了凹凸示意，方便布局时核对接线方向，避免接反输入输出导致器件烧毁。组件正面的状态指示灯位置也做了对应还原，正常供电时指示灯点亮，能直观判断供电状态，不需要额外用万用表测量输出端电压，现场运维排查故障时能节省不少时间。设计思路上没有做过度的细节冗余，比如内部的PCB走线、电容电阻这类不影响外部装配的元件都做了简化，保留了外壳的所有安装干涉边界、端子位置、导轨卡扣结构、散热槽的凹凸轮廓，足够支撑结构工程师做柜内布局校验、安装干涉检查、布线空间预留的工作。

　　要注意的是，这类模型的尺寸参考来自公开的产品规格表，做装配模拟时如果是用于高精度的开孔、定制安装座场景，还是需要拿到实物做最终尺寸复核，毕竟不同批次的外壳注塑件可能存在微小的尺寸公差，模型主要用于前期方案布局阶段的空间占位、排布验证，能帮结构工程师在方案阶段就快速评估柜内的元件排布密度，算清楚导轨上需要预留的总长度，避免后期实际装配时出现元件挤不下、接线空间不足、柜门关闭时和元件干涉的问题。在实际的设备应用里，这类DC-DC转换组件经常用在输入直流电压波动较大的现场，比如光伏配套的柜内设备、车载移动控制柜、分布式IO站点，能把波动的输入电压稳定在后端设备需要的额定值，避免电压波动导致后端控制模块重启、采样数据出错。

　　建模时特意核对了组件的突出高度，也就是从导轨安装面到元件最顶端的距离，这个尺寸直接关系到柜内的深度预留，如果柜内布线槽布置在元件前方，还要留出导线弯曲的半径空间，不能让导线直接压在元件外壳上，长期运行时导线绝缘层磨损可能引发短路风险。另外组件两侧的拼接间隙也做了对应设置，多个同类型导轨元件并排安装时，不需要额外留间隙就能紧密排布，但是要注意散热空间，如果是满负载运行的场景，建议在发热较大的元件之间留出半个模数的空隙，保证空气流通散热，避免高温导致元件寿命缩短。
